Устройство для крепления длинномерных объектов типа гофрированной трубы

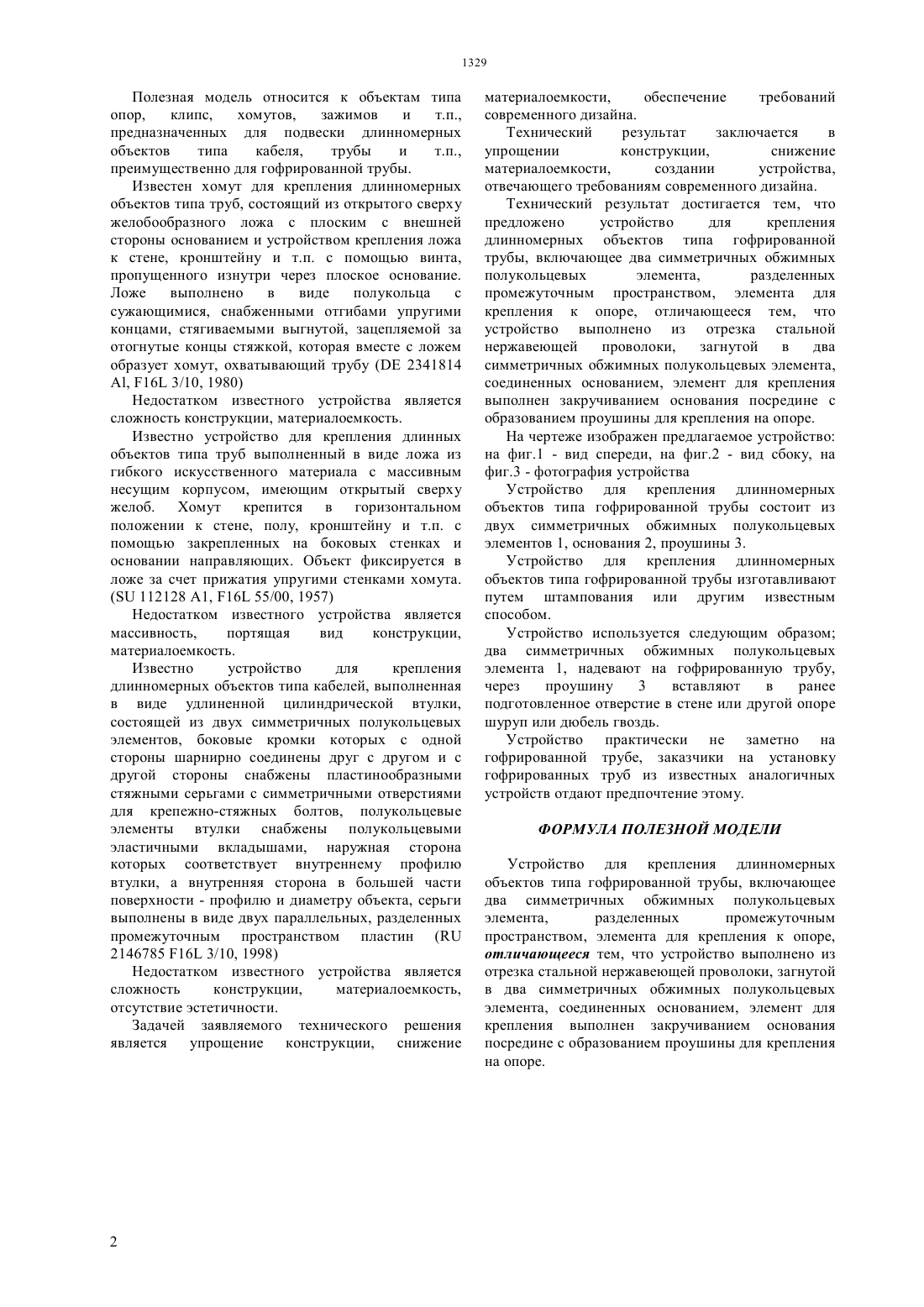

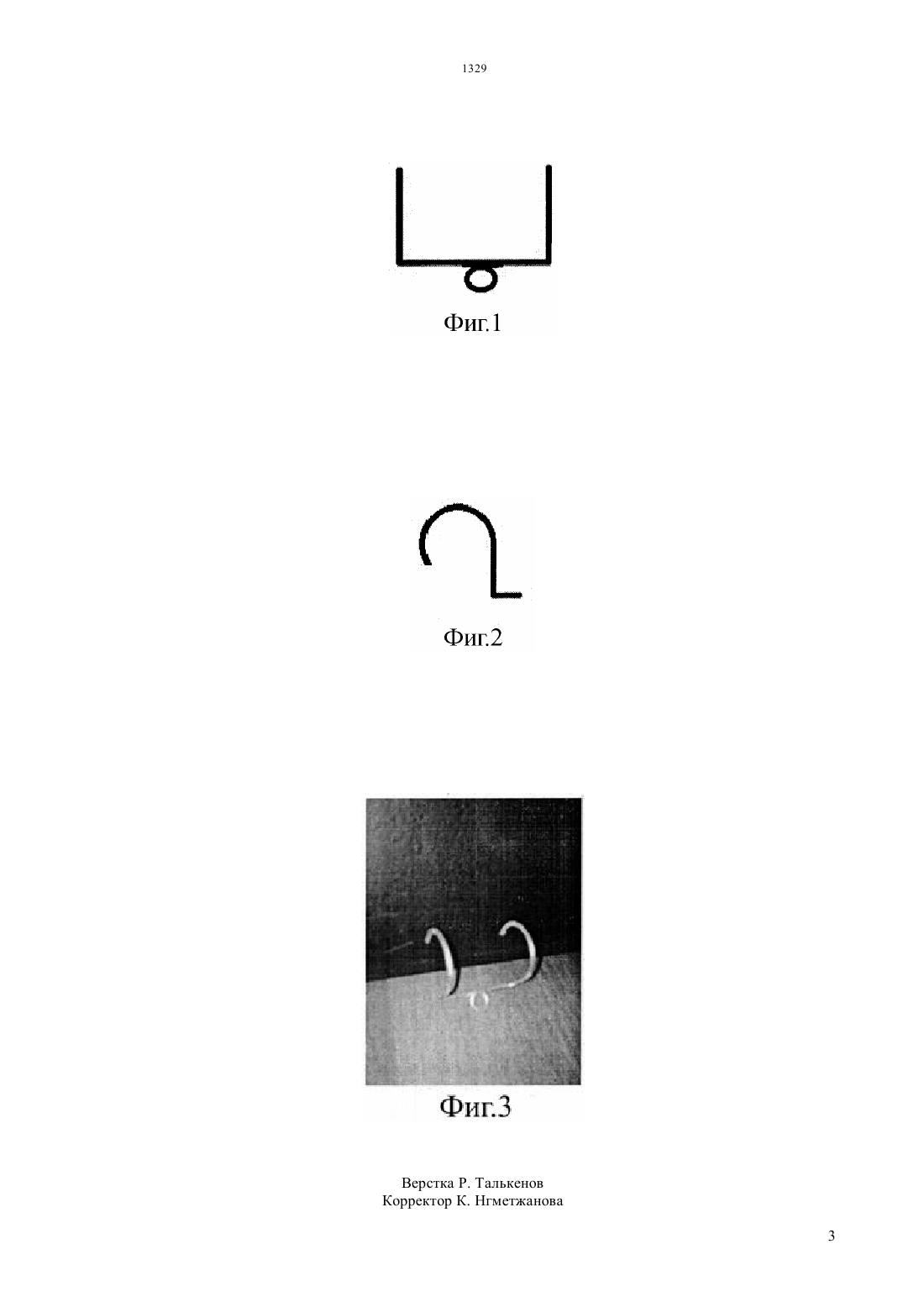

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ материалоемкости,создании устройства,отвечающего требованиям современного дизайна. Технический результат достигается тем, что предложено устройство для крепления длинномерных объектов типа гофрированной трубы, включающее два симметричных обжимных полукольцевых элемента,разделенных промежуточным пространством, элемента для крепления к опоре, отличающееся тем, что устройство выполнено из отрезка стальной нержавеющей проволоки,загнутой в два симметричных обжимных полукольцевых элемента,соединенных основанием, элемент для крепления выполнен закручиванием основания посредине с образованием проушины для крепления на опоре. Устройство практически не заметно на гофрированной трубе, заказчики на установку гофрированных труб из известных аналогичных устройств отдают предпочтение этому.(72) Рычагов Николай Борисович Ананьев Павел Павлович Андреев Анатолий Сергеевич(73) Товарищество с ограниченной ответственностью КОМПАНИЯ ДОБРЫНЯ(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЛИННОМЕРНЫХ ОБЪЕКТОВ ТИПА ГОФРИРОВАННОЙ ТРУБЫ(57) Полезная модель относится к объектам типа опор,клипс,хомутов,зажимов и т.п.,предназначенных для подвески длинномерных объектов типа кабеля,трубы и т.п.,преимущественно для гофрированной трубы. Технический результат заключается в упрощении конструкции,снижение Полезная модель относится к объектам типа опор,клипс,хомутов,зажимов и т.п.,предназначенных для подвески длинномерных объектов типа кабеля,трубы и т.п.,преимущественно для гофрированной трубы. Известен хомут для крепления длинномерных объектов типа труб, состоящий из открытого сверху желобообразного ложа с плоским с внешней стороны основанием и устройством крепления ложа к стене, кронштейну и т.п. с помощью винта,пропущенного изнутри через плоское основание. Ложе выполнено в виде полукольца с сужающимися, снабженными отгибами упругими концами, стягиваемыми выгнутой, зацепляемой за отогнутые концы стяжкой, которая вместе с ложем образует хомут, охватывающий трубу ( 2341814, 16 3/10, 1980) Недостатком известного устройства является сложность конструкции, материалоемкость. Известно устройство для крепления длинных объектов типа труб выполненный в виде ложа из гибкого искусственного материала с массивным несущим корпусом, имеющим открытый сверху желоб. Хомут крепится в горизонтальном положении к стене, полу, кронштейну и т.п. с помощью закрепленных на боковых стенках и основании направляющих. Объект фиксируется в ложе за счет прижатия упругими стенками хомута.( 112128 1, 16 55/00, 1957) Недостатком известного устройства является массивность,портящая вид конструкции,материалоемкость. Известно устройство для крепления длинномерных объектов типа кабелей, выполненная в виде удлиненной цилиндрической втулки,состоящей из двух симметричных полукольцевых элементов, боковые кромки которых с одной стороны шарнирно соединены друг с другом и с другой стороны снабжены пластинообразными стяжными серьгами с симметричными отверстиями для крепежно-стяжных болтов, полукольцевые элементы втулки снабжены полукольцевыми эластичными вкладышами, наружная сторона которых соответствует внутреннему профилю втулки, а внутренняя сторона в большей части поверхности - профилю и диаметру объекта, серьги выполнены в виде двух параллельных, разделенных промежуточным пространством пластин ( 2146785 16 3/10, 1998) Недостатком известного устройства является сложность конструкции,материалоемкость,отсутствие эстетичности. Задачей заявляемого технического решения является упрощение конструкции, снижение материалоемкости,обеспечение требований современного дизайна. Технический результат заключается в упрощении конструкции,снижение материалоемкости,создании устройства,отвечающего требованиям современного дизайна. Технический результат достигается тем, что предложено устройство для крепления длинномерных объектов типа гофрированной трубы, включающее два симметричных обжимных полукольцевых элемента,разделенных промежуточным пространством, элемента для крепления к опоре, отличающееся тем, что устройство выполнено из отрезка стальной нержавеющей проволоки,загнутой в два симметричных обжимных полукольцевых элемента,соединенных основанием, элемент для крепления выполнен закручиванием основания посредине с образованием проушины для крепления на опоре. На чертеже изображен предлагаемое устройство на фиг.1 - вид спереди, на фиг.2 - вид сбоку, на фиг.3 - фотография устройства Устройство для крепления длинномерных объектов типа гофрированной трубы состоит из двух симметричных обжимных полукольцевых элементов 1, основания 2, проушины 3. Устройство для крепления длинномерных объектов типа гофрированной трубы изготавливают путем штампования или другим известным способом. Устройство используется следующим образом два симметричных обжимных полукольцевых элемента 1, надевают на гофрированную трубу,через проушину 3 вставляют в ранее подготовленное отверстие в стене или другой опоре шуруп или дюбель гвоздь. Устройство практически не заметно на гофрированной трубе, заказчики на установку гофрированных труб из известных аналогичных устройств отдают предпочтение этому. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для крепления длинномерных объектов типа гофрированной трубы, включающее два симметричных обжимных полукольцевых элемента,разделенных промежуточным пространством, элемента для крепления к опоре,отличающееся тем, что устройство выполнено из отрезка стальной нержавеющей проволоки, загнутой в два симметричных обжимных полукольцевых элемента, соединенных основанием, элемент для крепления выполнен закручиванием основания посредине с образованием проушины для крепления на опоре.
