Навесной замок

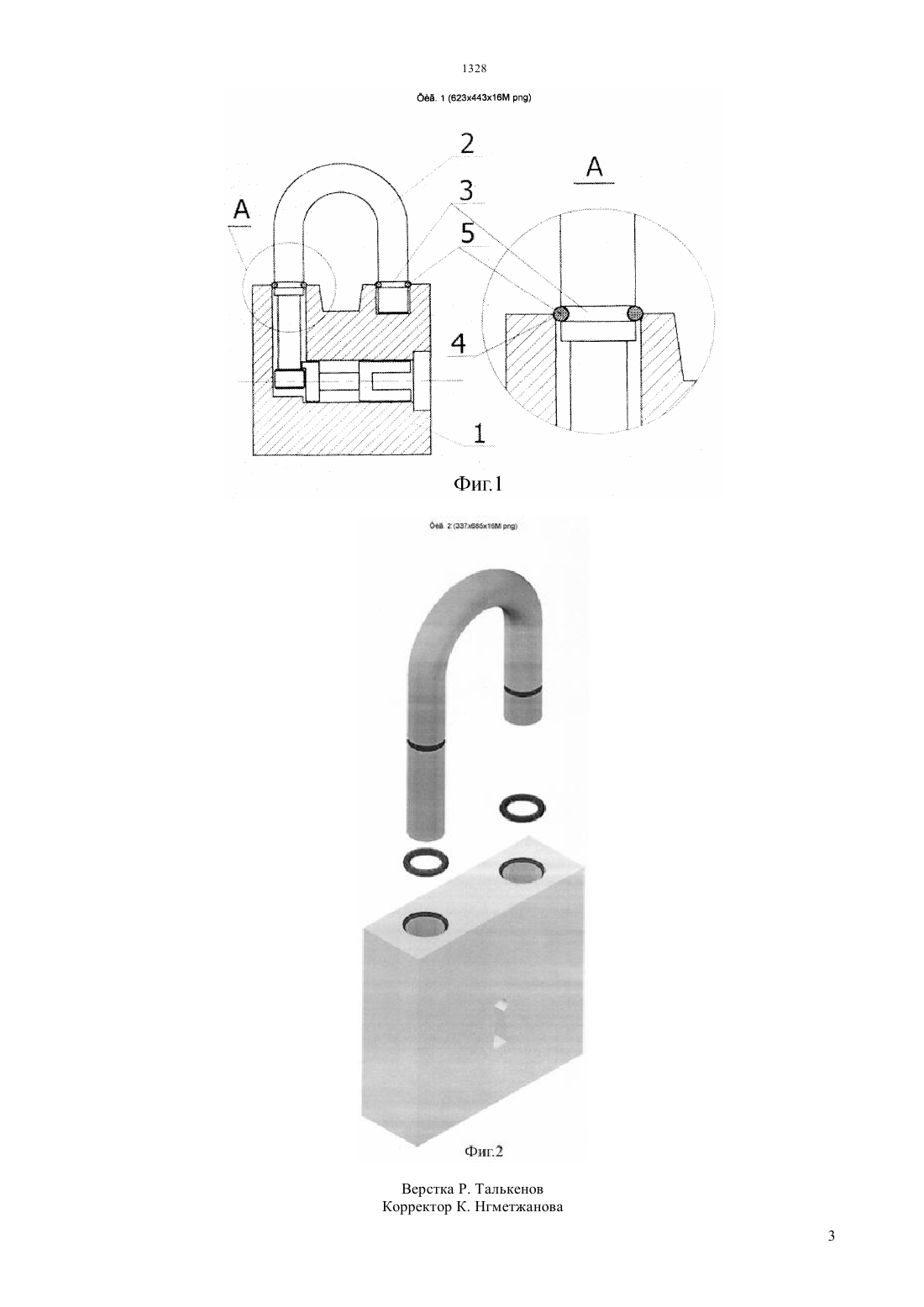

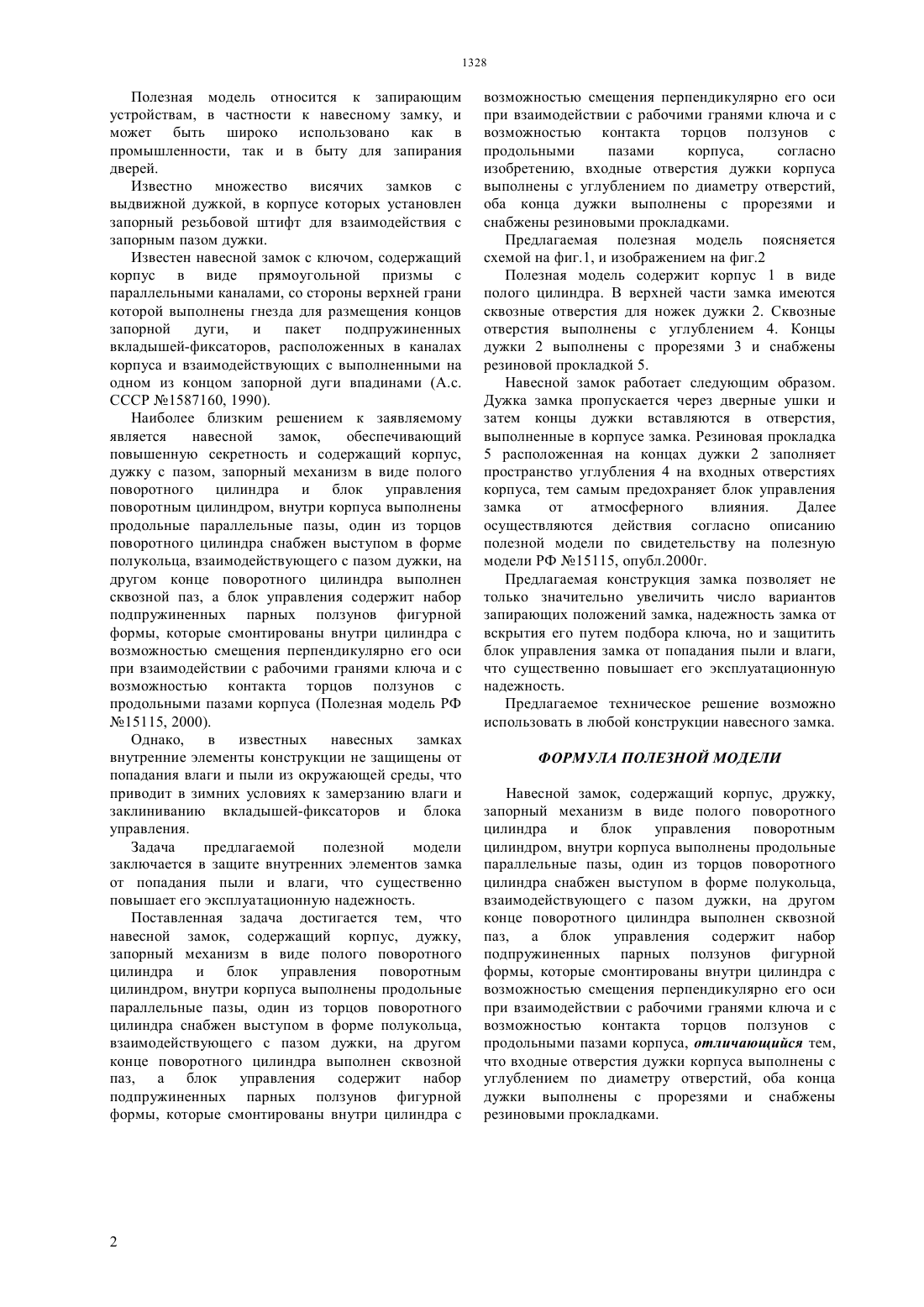

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ цилиндра снабжен выступом в форме полукольца,взаимодействующего с пазом дужки, на другом конце поворотного цилиндра выполнен сквозной паз, а блок управления содержит набор подпружиненных парных ползунов фигурной формы, которые смонтированы внутри цилиндра с возможностью смещения перпендикулярно его оси при взаимодействии с рабочими гранями ключа и с возможностью контакта торцов ползунов с продольными пазами корпуса, а входные отверстия дужки корпуса выполнены с углублением по диаметру отверстий, оба конца дужки выполнены с прорезями и снабжены резиновыми прокладками. Предлагаемая конструкция навесного замка позволяет не только значительно увеличить число вариантов запирающих положений замка,надежность замка от вскрытия его путем подбора ключа, но и защитить блок управления замка от попадания пыли и влаги, что существенно повышает его эксплуатационную надежность. Предлагаемое техническое решение возможно использовать в любой конструкции навесного замка.(72) Ходжибергенов Давлатбек Турганбекович Мырхалыков Жумахан Ушкемпирович Порошин Андрей Вячеславович Есиркепов Азимбек(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(57) Полезная модель относится к запирающим устройствам, в частности к навесному замку, и может быть широко использовано как в промышленности, так и в быту для запирания дверей. Навесной замок содержит корпус, дужку,запорный механизм в виде полого поворотного цилиндра и блок управления поворотным цилиндром, внутри корпуса выполнены продольные параллельные пазы, один из торцов поворотного Полезная модель относится к запирающим устройствам, в частности к навесному замку, и может быть широко использовано как в промышленности, так и в быту для запирания дверей. Известно множество висячих замков с выдвижной дужкой, в корпусе которых установлен запорный резьбовой штифт для взаимодействия с запорным пазом дужки. Известен навесной замок с ключом, содержащий корпус в виде прямоугольной призмы с параллельными каналами, со стороны верхней грани которой выполнены гнезда для размещения концов запорной дуги,и пакет подпружиненных вкладышей-фиксаторов, расположенных в каналах корпуса и взаимодействующих с выполненными на одном из концом запорной дуги впадинами (А.с. СССР 1587160, 1990). Наиболее близким решением к заявляемому является навесной замок,обеспечивающий повышенную секретность и содержащий корпус,дужку с пазом, запорный механизм в виде полого поворотного цилиндра и блок управления поворотным цилиндром, внутри корпуса выполнены продольные параллельные пазы, один из торцов поворотного цилиндра снабжен выступом в форме полукольца, взаимодействующего с пазом дужки, на другом конце поворотного цилиндра выполнен сквозной паз, а блок управления содержит набор подпружиненных парных ползунов фигурной формы, которые смонтированы внутри цилиндра с возможностью смещения перпендикулярно его оси при взаимодействии с рабочими гранями ключа и с возможностью контакта торцов ползунов с продольными пазами корпуса (Полезная модель РФ 15115, 2000). Однако,в известных навесных замках внутренние элементы конструкции не защищены от попадания влаги и пыли из окружающей среды, что приводит в зимних условиях к замерзанию влаги и заклиниванию вкладышей-фиксаторов и блока управления. Задача предлагаемой полезной модели заключается в защите внутренних элементов замка от попадания пыли и влаги, что существенно повышает его эксплуатационную надежность. Поставленная задача достигается тем, что навесной замок, содержащий корпус, дужку,запорный механизм в виде полого поворотного цилиндра и блок управления поворотным цилиндром, внутри корпуса выполнены продольные параллельные пазы, один из торцов поворотного цилиндра снабжен выступом в форме полукольца,взаимодействующего с пазом дужки, на другом конце поворотного цилиндра выполнен сквозной паз, а блок управления содержит набор подпружиненных парных ползунов фигурной формы, которые смонтированы внутри цилиндра с возможностью смещения перпендикулярно его оси при взаимодействии с рабочими гранями ключа и с возможностью контакта торцов ползунов с продольными пазами корпуса,согласно изобретению, входные отверстия дужки корпуса выполнены с углублением по диаметру отверстий,оба конца дужки выполнены с прорезями и снабжены резиновыми прокладками. Предлагаемая полезная модель поясняется схемой на фиг.1, и изображением на фиг.2 Полезная модель содержит корпус 1 в виде полого цилиндра. В верхней части замка имеются сквозные отверстия для ножек дужки 2. Сквозные отверстия выполнены с углублением 4. Концы дужки 2 выполнены с прорезями 3 и снабжены резиновой прокладкой 5. Навесной замок работает следующим образом. Дужка замка пропускается через дверные ушки и затем концы дужки вставляются в отверстия,выполненные в корпусе замка. Резиновая прокладка 5 расположенная на концах дужки 2 заполняет пространство углубления 4 на входных отверстиях корпуса, тем самым предохраняет блок управления замка от атмосферного влияния. Далее осуществляются действия согласно описанию полезной модели по свидетельству на полезную модели РФ 15115, опубл.2000 г. Предлагаемая конструкция замка позволяет не только значительно увеличить число вариантов запирающих положений замка, надежность замка от вскрытия его путем подбора ключа, но и защитить блок управления замка от попадания пыли и влаги,что существенно повышает его эксплуатационную надежность. Предлагаемое техническое решение возможно использовать в любой конструкции навесного замка. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Навесной замок, содержащий корпус, дружку,запорный механизм в виде полого поворотного цилиндра и блок управления поворотным цилиндром, внутри корпуса выполнены продольные параллельные пазы, один из торцов поворотного цилиндра снабжен выступом в форме полукольца,взаимодействующего с пазом дужки, на другом конце поворотного цилиндра выполнен сквозной паз, а блок управления содержит набор подпружиненных парных ползунов фигурной формы, которые смонтированы внутри цилиндра с возможностью смещения перпендикулярно его оси при взаимодействии с рабочими гранями ключа и с возможностью контакта торцов ползунов с продольными пазами корпуса, отличающийся тем,что входные отверстия дужки корпуса выполнены с углублением по диаметру отверстий, оба конца дужки выполнены с прорезями и снабжены резиновыми прокладками.
