Составной кирпич с ребрами жесткости

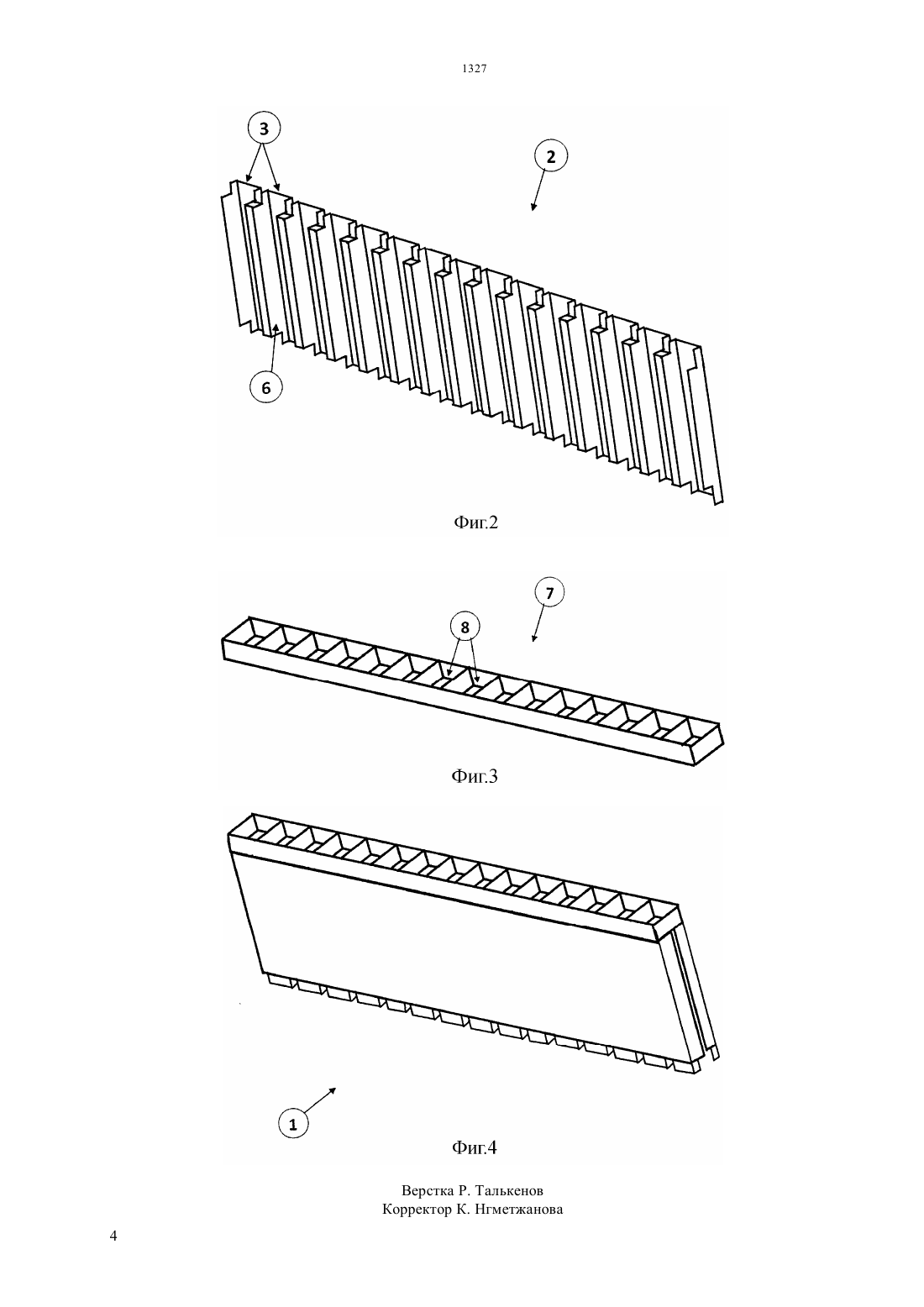

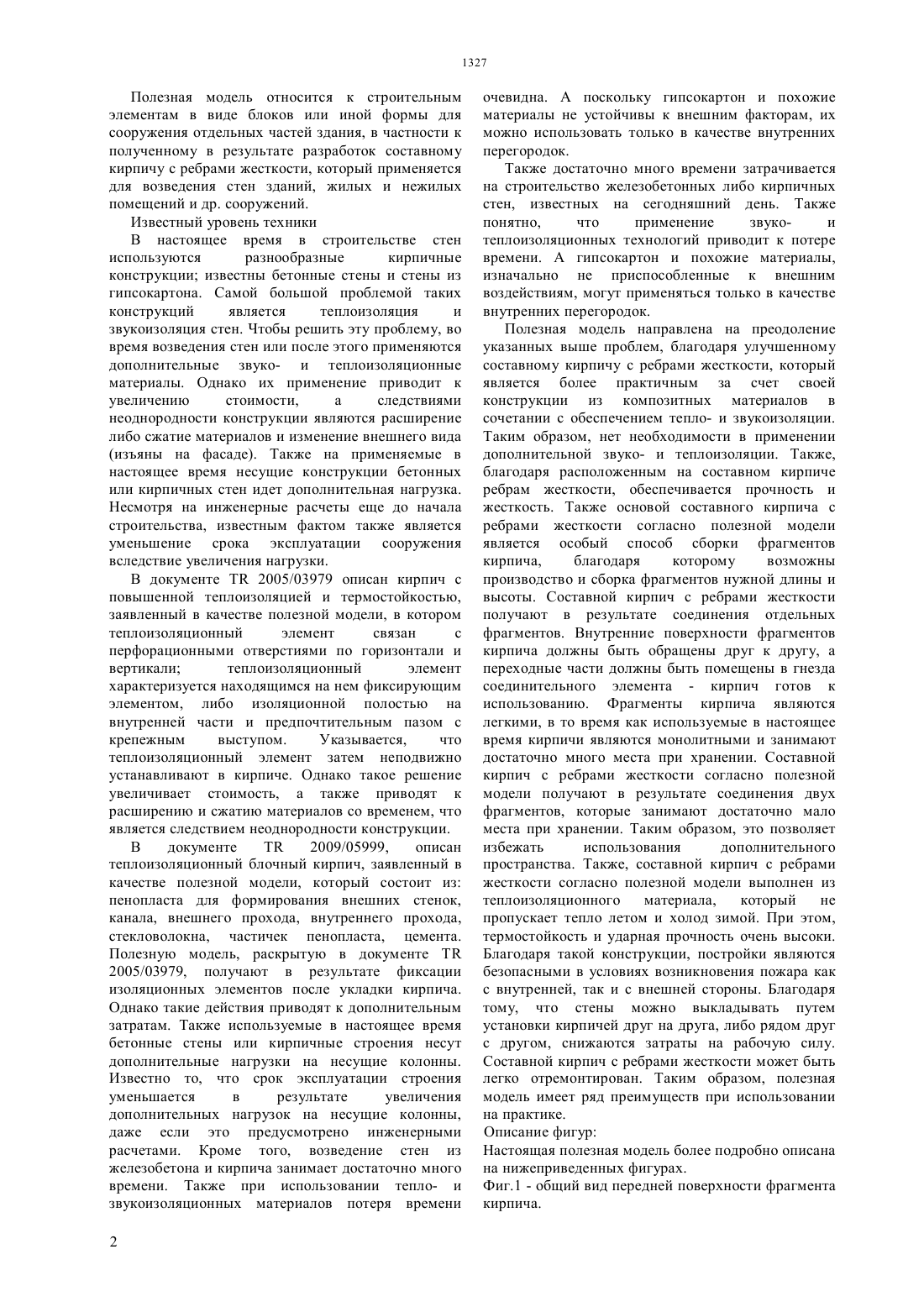

(51) 04 1/00 (2006.01) 04 1/40 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ полученному в результате разработок составному кирпичу с ребрами жесткости, который применяется для возведения стен зданий, жилых и нежилых помещений и др. сооружений. Полезная модель служит для возведения стен различных сооружений и представляет собой составной кирпич (1) с ребрами жесткости,состоящий из фрагмента (2) кирпича, верхней переходной части (3), нижней переходной части (4),передней поверхности (5) кирпича, ребра (6) жесткости, соединительного элемента (7) и соединительных гнезд (8).(57) Полезная модель относится к строительным элементам в виде блоков или иной формы для сооружения отдельных частей здания, в частности к Полезная модель относится к строительным элементам в виде блоков или иной формы для сооружения отдельных частей здания, в частности к полученному в результате разработок составному кирпичу с ребрами жесткости, который применяется для возведения стен зданий, жилых и нежилых помещений и др. сооружений. Известный уровень техники В настоящее время в строительстве стен используются разнообразные кирпичные конструкции известны бетонные стены и стены из гипсокартона. Самой большой проблемой таких конструкций является теплоизоляция и звукоизоляция стен. Чтобы решить эту проблему, во время возведения стен или после этого применяются дополнительные звуко- и теплоизоляционные материалы. Однако их применение приводит к увеличению стоимости,а следствиями неоднородности конструкции являются расширение либо сжатие материалов и изменение внешнего вида(изъяны на фасаде). Также на применяемые в настоящее время несущие конструкции бетонных или кирпичных стен идет дополнительная нагрузка. Несмотря на инженерные расчеты еще до начала строительства, известным фактом также является уменьшение срока эксплуатации сооружения вследствие увеличения нагрузки. В документе 2005/03979 описан кирпич с повышенной теплоизоляцией и термостойкостью,заявленный в качестве полезной модели, в котором теплоизоляционный элемент связан с перфорационными отверстиями по горизонтали и вертикали теплоизоляционный элемент характеризуется находящимся на нем фиксирующим элементом, либо изоляционной полостью на внутренней части и предпочтительным пазом с крепежным выступом. Указывается,что теплоизоляционный элемент затем неподвижно устанавливают в кирпиче. Однако такое решение увеличивает стоимость, а также приводят к расширению и сжатию материалов со временем, что является следствием неоднородности конструкции. В документе 2009/05999,описан теплоизоляционный блочный кирпич, заявленный в качестве полезной модели, который состоит из пенопласта для формирования внешних стенок,канала, внешнего прохода, внутреннего прохода,стекловолокна, частичек пенопласта, цемента. Полезную модель, раскрытую в документе 2005/03979, получают в результате фиксации изоляционных элементов после укладки кирпича. Однако такие действия приводят к дополнительным затратам. Также используемые в настоящее время бетонные стены или кирпичные строения несут дополнительные нагрузки на несущие колонны. Известно то, что срок эксплуатации строения уменьшается в результате увеличения дополнительных нагрузок на несущие колонны,даже если это предусмотрено инженерными расчетами. Кроме того, возведение стен из железобетона и кирпича занимает достаточно много времени. Также при использовании тепло- и звукоизоляционных материалов потеря времени 2 очевидна. А поскольку гипсокартон и похожие материалы не устойчивы к внешним факторам, их можно использовать только в качестве внутренних перегородок. Также достаточно много времени затрачивается на строительство железобетонных либо кирпичных стен, известных на сегодняшний день. Также понятно,что применение звукои теплоизоляционных технологий приводит к потере времени. А гипсокартон и похожие материалы,изначально не приспособленные к внешним воздействиям, могут применяться только в качестве внутренних перегородок. Полезная модель направлена на преодоление указанных выше проблем, благодаря улучшенному составному кирпичу с ребрами жесткости, который является более практичным за счет своей конструкции из композитных материалов в сочетании с обеспечением тепло- и звукоизоляции. Таким образом, нет необходимости в применении дополнительной звуко- и теплоизоляции. Также,благодаря расположенным на составном кирпиче ребрам жесткости, обеспечивается прочность и жесткость. Также основой составного кирпича с ребрами жесткости согласно полезной модели является особый способ сборки фрагментов кирпича,благодаря которому возможны производство и сборка фрагментов нужной длины и высоты. Составной кирпич с ребрами жесткости получают в результате соединения отдельных фрагментов. Внутренние поверхности фрагментов кирпича должны быть обращены друг к другу, а переходные части должны быть помещены в гнезда соединительного элемента - кирпич готов к использованию. Фрагменты кирпича являются легкими, в то время как используемые в настоящее время кирпичи являются монолитными и занимают достаточно много места при хранении. Составной кирпич с ребрами жесткости согласно полезной модели получают в результате соединения двух фрагментов, которые занимают достаточно мало места при хранении. Таким образом, это позволяет избежать использования дополнительного пространства. Также, составной кирпич с ребрами жесткости согласно полезной модели выполнен из теплоизоляционного материала,который не пропускает тепло летом и холод зимой. При этом,термостойкость и ударная прочность очень высоки. Благодаря такой конструкции, постройки являются безопасными в условиях возникновения пожара как с внутренней, так и с внешней стороны. Благодаря тому, что стены можно выкладывать путем установки кирпичей друг на друга, либо рядом друг с другом, снижаются затраты на рабочую силу. Составной кирпич с ребрами жесткости может быть легко отремонтирован. Таким образом, полезная модель имеет ряд преимуществ при использовании на практике. Описание фигур Настоящая полезная модель более подробно описана на нижеприведенных фигурах. Фиг.1 - общий вид передней поверхности фрагмента кирпича. Фиг.2 - общий вид передней поверхности фрагмента кирпича. Фиг.3 - вид на соединительный элемент кирпича в перспективе. Фиг.4 - общий вид составного кирпича с ребрами жесткости в перспективе. Для понимания сути полезной модели, на чертежах приведены ссылки,расшифровка которых приведена ниже. Расшифровка ссылок 1. Составной кирпич с ребрами жесткости 2. Фрагмент кирпича 3. Верхняя переходная часть кирпича 4. Нижняя переходная часть кирпича 5. Передняя поверхность кирпича 6. Ребро жесткости 7. Соединительный элемент 8. Соединительное гнездо Подробное описание полезной модели Данная полезная модель служит для возведения стен сооружений и представляет собой составной кирпич (1) с ребрами жесткости, состоящий из фрагмента (2) кирпича, верхней переходной части(3), нижней переходной части (4), передней поверхности(6) жесткости,соединительного элемента (7) и соединительных гнезд (8). Соединение указанных элементов заключается в следующем. Внутренние поверхности фрагментов (2) кирпича должны быть обращены друг к другу и размещены напротив верхние переходные части (3) кирпича и нижние переходные части (4) кирпича должны быть помещены в соединительные гнезда(8) соединительного элемента (7) кирпича. Расположенные внутри кирпича (1) ребра (6) жесткости придают кирпичу дополнительную прочность. Составные кирпичи (1) с ребрами жесткости могут быть выполнены необходимой длины и высоты. Это обеспечивает удобство использования. Также, при необходимости технического обслуживания или ремонта,фрагменты (2) кирпича можно легко заменить,удалив соединительные элементы (7). Составной кирпич (1) с ребрами жесткости и соединительный элемент (7) выполнены из композиционных материалов и обладают повышенной износостойкостью и механической прочностью конструкции. Также, составная конструкция кирпича (1) с ребрами жесткости и соединительного элемента (7) обеспечивает достаточно высокую термостойкость. Поэтому при возникновении пожара с внутренней или внешней стороны, а также в похожих ситуациях, постройки являются безопасными. Благодаря термоизоляционным свойствам композитного материала,предотвращается проникновение тепла летом и холода зимой. Опять же, благодаря своей конструкции, постройки достаточно легкие и срок их эксплуатации продлевается,благодаря предотвращению нагрузок на балки и колонны. Также, благодаря очень низкой стоимости кирпича,снижается стоимость строительства в целом. Стены могут быть образованы из желаемого количества составного кирпича (1) с ребрами жесткости согласно полезной модели путем горизонтального или вертикального соединения. Благодаря этой особенности составной кирпич (1) с ребрами жесткости согласно полезной модели можно легко применять в любом строительстве. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Составной кирпич (1) с ребрами жесткости для возведения стен, содержащий фрагменты (2) кирпича, по меньшей мере, одно ребро (6) жесткости и,по меньшей мере,один соединительный элемент (7). 2. Составной кирпич (1) с ребрами жесткости по п.1, отличающийся тем, что ребро (6) жесткости находится на внутренней поверхности фрагмента (2) кирпича. 3. Составной кирпич (1) с ребрами жесткости по п.1, отличающийся тем, что соединительный элемент (7) содержит соединительные гнезда (8). 4. Составной кирпич (1) с ребрами жесткости по п.1, отличающийся тем, что фрагмент (2) кирпича содержит верхнюю и нижнюю переходные части (3,4), которые выполнены с возможностью соединения с соединительными элементами (7).
