Подошва устройства для тепловой обработки текстильных изделий

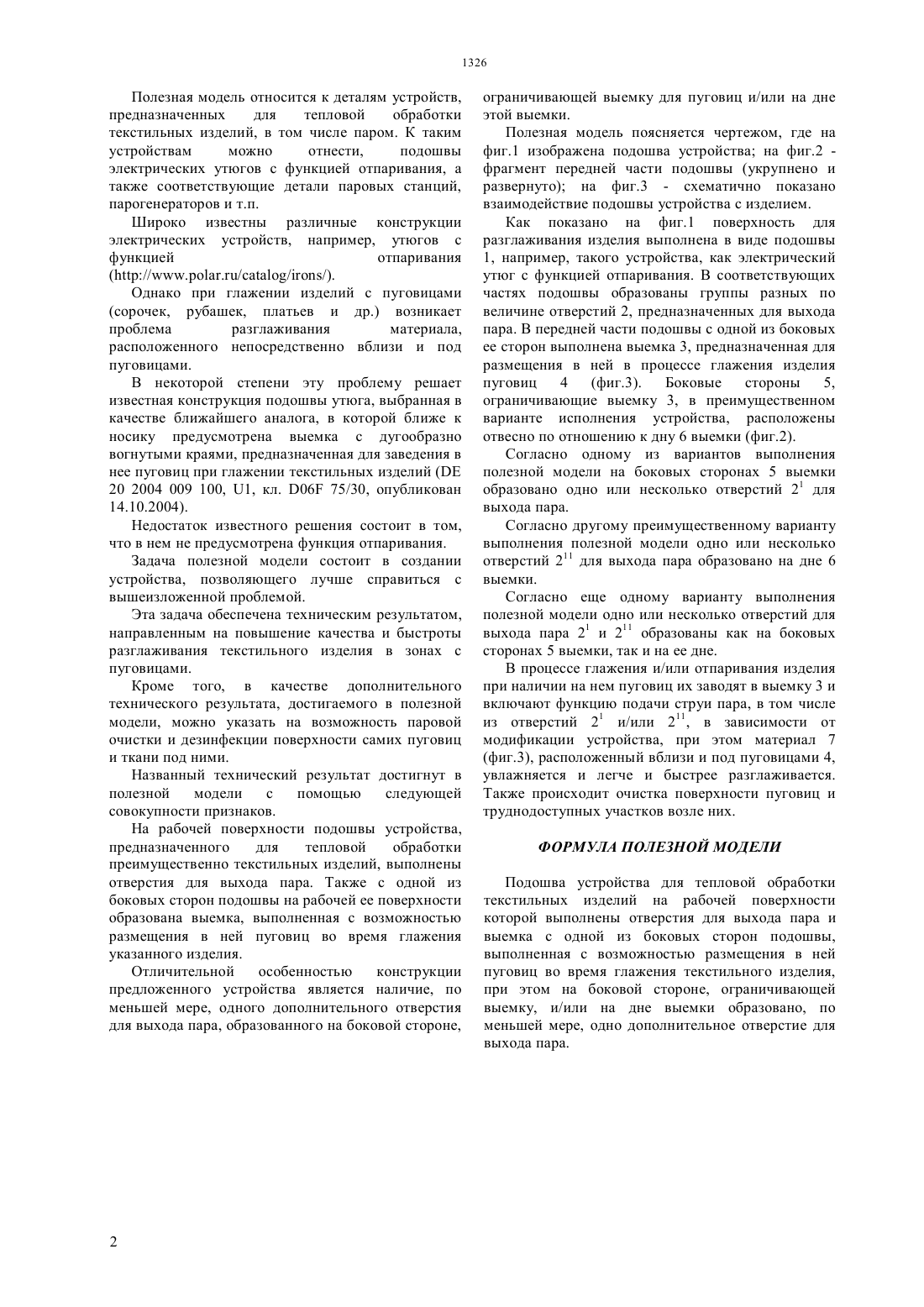

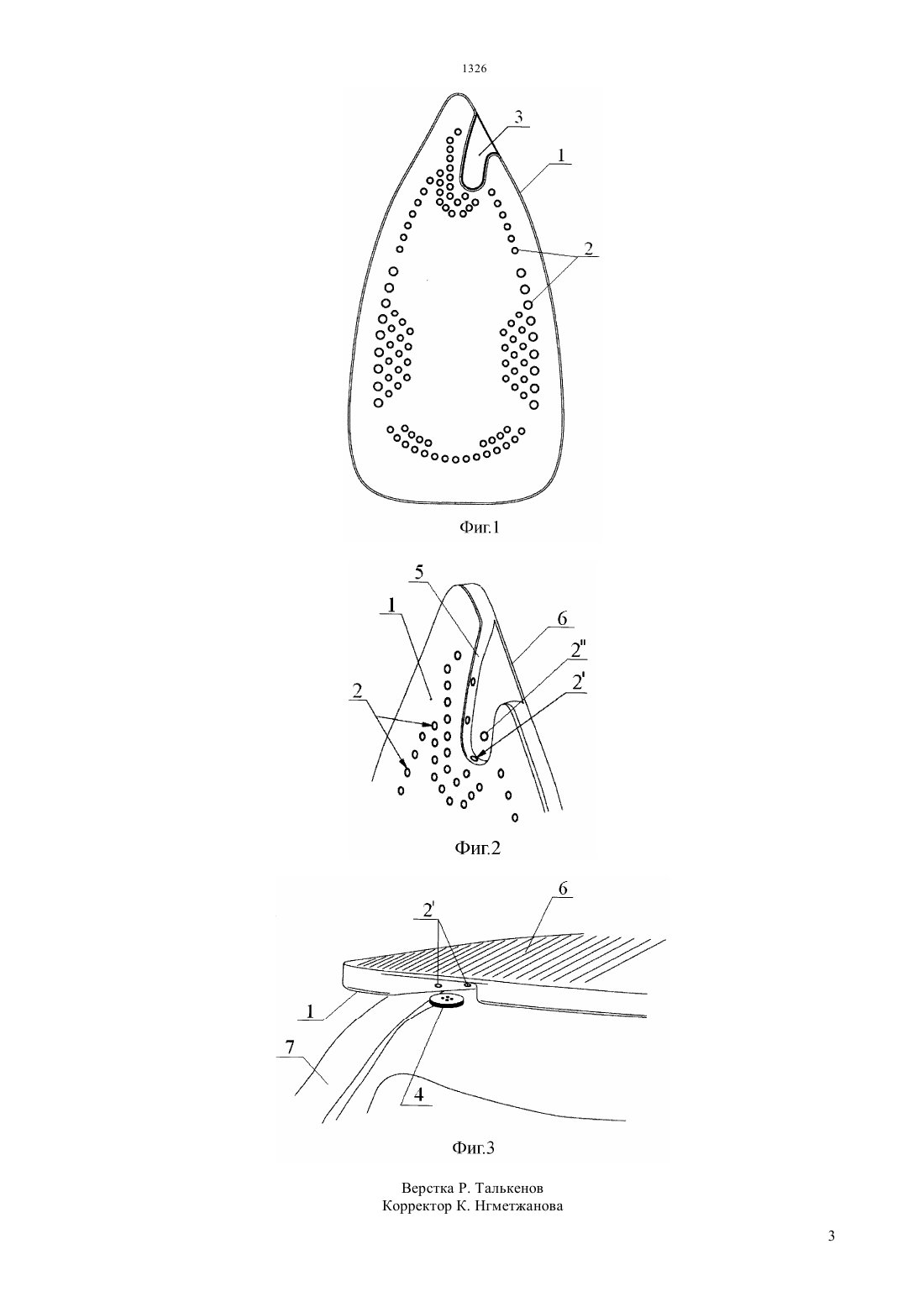

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) ПОДОШВА УСТРОЙСТВА ДЛЯ ТЕПЛОВОЙ ОБРАБОТКИ ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ(57) Полезная модель относится к такому устройству, как, например, подошва утюга,отличительной особенностью которой является выемка на рабочей поверхности для пуговиц обрабатываемого изделия, а также наличие, по меньшей мере, одного отверстия для выхода пара,образованного на боковой стороне, ограничивающей эту выемку, и/или на ее дне. Технический результат полезной модели направлен на повышение качества и быстроты разглаживания изделия в зонах с пуговицами.(73) Общество с ограниченной ответственностью ПОЛАРИС ИНТЕРНЕЙШНЛ ЛИМИТЕД(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Полезная модель относится к деталям устройств,предназначенных для тепловой обработки текстильных изделий, в том числе паром. К таким устройствам можно отнести,подошвы электрических утюгов с функцией отпаривания, а также соответствующие детали паровых станций,парогенераторов и т.п. Широко известны различные конструкции электрических устройств, например, утюгов с функцией отпаривания(/////). Однако при глажении изделий с пуговицами(сорочек, рубашек, платьев и др.) возникает проблема разглаживания материала,расположенного непосредственно вблизи и под пуговицами. В некоторой степени эту проблему решает известная конструкция подошвы утюга, выбранная в качестве ближайшего аналога, в которой ближе к носику предусмотрена выемка с дугообразно вогнутыми краями, предназначенная для заведения в нее пуговиц при глажении текстильных изделий ( 20 2004 009 100, 1, кл. 06 75/30, опубликован 14.10.2004). Недостаток известного решения состоит в том,что в нем не предусмотрена функция отпаривания. Задача полезной модели состоит в создании устройства, позволяющего лучше справиться с вышеизложенной проблемой. Эта задача обеспечена техническим результатом,направленным на повышение качества и быстроты разглаживания текстильного изделия в зонах с пуговицами. Кроме того, в качестве дополнительного технического результата, достигаемого в полезной модели, можно указать на возможность паровой очистки и дезинфекции поверхности самих пуговиц и ткани под ними. Названный технический результат достигнут в полезной модели с помощью следующей совокупности признаков. На рабочей поверхности подошвы устройства,предназначенного для тепловой обработки преимущественно текстильных изделий, выполнены отверстия для выхода пара. Также с одной из боковых сторон подошвы на рабочей ее поверхности образована выемка, выполненная с возможностью размещения в ней пуговиц во время глажения указанного изделия. Отличительной особенностью конструкции предложенного устройства является наличие, по меньшей мере, одного дополнительного отверстия для выхода пара, образованного на боковой стороне, 2 ограничивающей выемку для пуговиц и/или на дне этой выемки. Полезная модель поясняется чертежом, где на фиг.1 изображена подошва устройства на фиг.2 фрагмент передней части подошвы (укрупнено и развернуто) на фиг.3 - схематично показано взаимодействие подошвы устройства с изделием. Как показано на фиг.1 поверхность для разглаживания изделия выполнена в виде подошвы 1, например, такого устройства, как электрический утюг с функцией отпаривания. В соответствующих частях подошвы образованы группы разных по величине отверстий 2, предназначенных для выхода пара. В передней части подошвы с одной из боковых ее сторон выполнена выемка 3, предназначенная для размещения в ней в процессе глажения изделия пуговиц 4 (фиг.3). Боковые стороны 5,ограничивающие выемку 3, в преимущественном варианте исполнения устройства, расположены отвесно по отношению к дну 6 выемки (фиг.2). Согласно одному из вариантов выполнения полезной модели на боковых сторонах 5 выемки образовано одно или несколько отверстий 21 для выхода пара. Согласно другому преимущественному варианту выполнения полезной модели одно или несколько отверстий 211 для выхода пара образовано на дне 6 выемки. Согласно еще одному варианту выполнения полезной модели одно или несколько отверстий для выхода пара 21 и 211 образованы как на боковых сторонах 5 выемки, так и на ее дне. В процессе глажения и/или отпаривания изделия при наличии на нем пуговиц их заводят в выемку 3 и включают функцию подачи струи пара, в том числе из отверстий 21 и/или 211, в зависимости от модификации устройства, при этом материал 7(фиг.3), расположенный вблизи и под пуговицами 4,увлажняется и легче и быстрее разглаживается. Также происходит очистка поверхности пуговиц и труднодоступных участков возле них. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Подошва устройства для тепловой обработки текстильных изделий на рабочей поверхности которой выполнены отверстия для выхода пара и выемка с одной из боковых сторон подошвы,выполненная с возможностью размещения в ней пуговиц во время глажения текстильного изделия,при этом на боковой стороне, ограничивающей выемку, и/или на дне выемки образовано, по меньшей мере, одно дополнительное отверстие для выхода пара.
