Способ тепловой обработки бетонных изделий

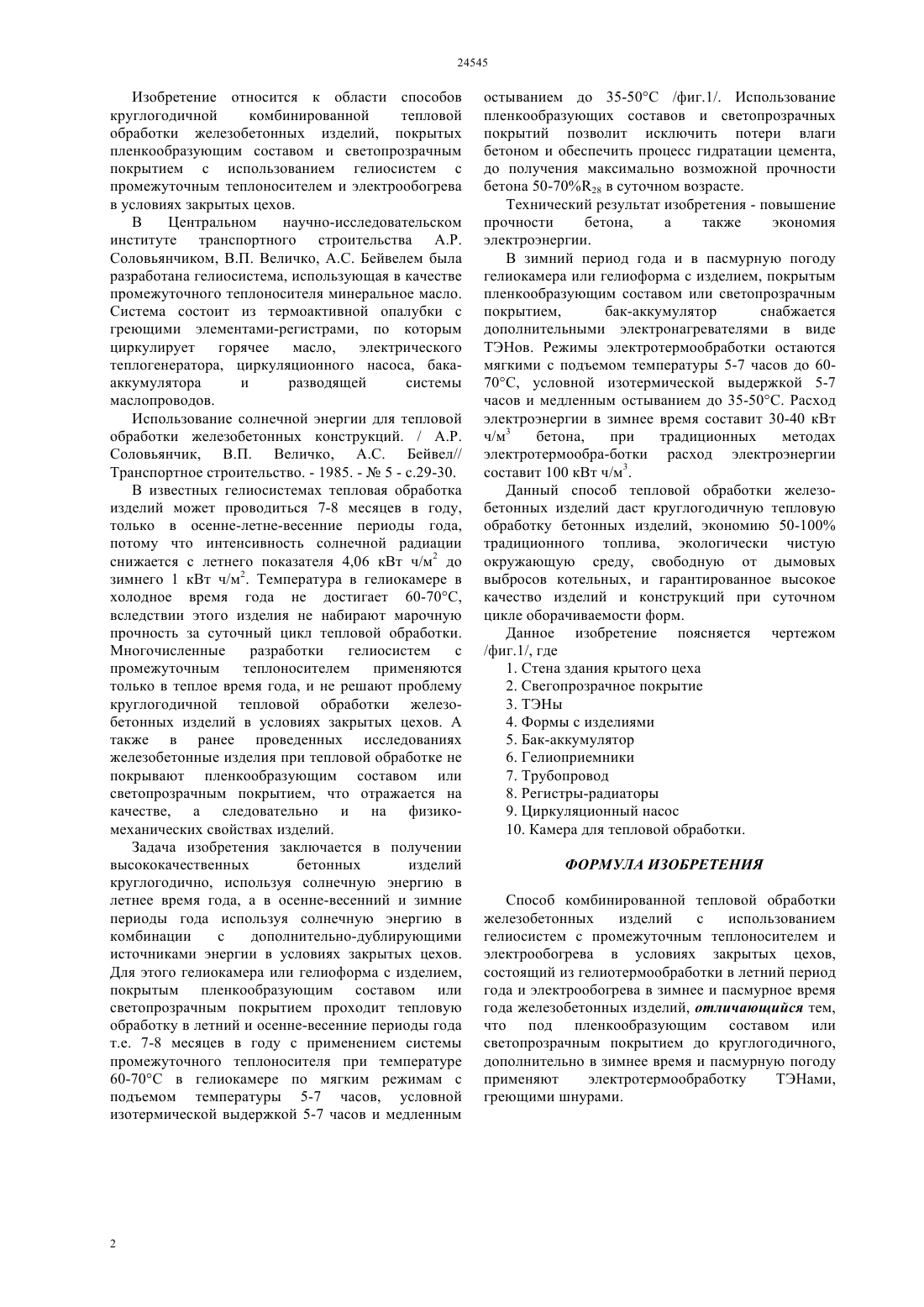

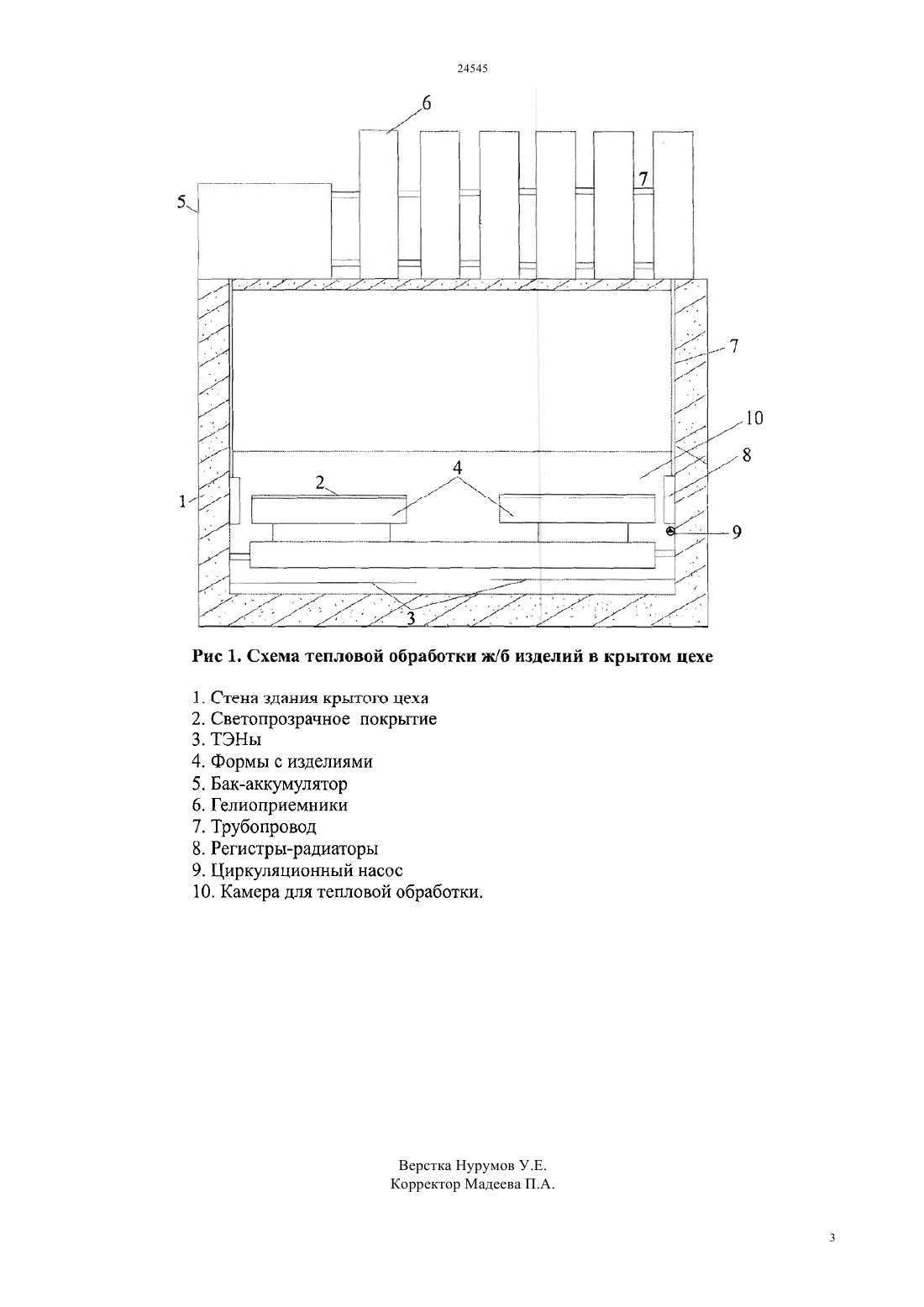

(51) 04 41/00 (2010.01) 04 32/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ тепловой обработки железобетонных изделий в условиях закрытых цехов. Задача изобретения заключается в получении высококачественных бетонных изделий круглогодично, используя солнечную энергию в летнее время года, а в осенне-весенний и зимние периоды года используя солнечную энергию в комбинации с дополнительно-дублирующими источниками энергии в условиях закрытых цехов. Для этого гелиокамера или гелиоформа с изделием,покрытым пленкообразующим составом или светопрозрачным покрытием проходит тепловую обработку в летний и осенне-весенние периоды года т.е. 7-8 месяцев в году с применением системы промежуточного теплоносителя при температуре 60-70 С в гелиокамере по мягким режимам с подъемом температуры 5-7 часов, условной изотермической выдержкой 5-7 часов и медленным остыванием до 35-50 С. Прочность бетона достигнет 50-7028 в суточном возрасте. В зимний период года и в пасмурную погоду гелиокамера или гелиоформа с изделием, покрытым пленкообразующим составом или светопрозрачным покрытием, бак - аккумулятор снабжается дополнительными электронагревателями в виде ТЭНов. Расход электроэнергии в зимнее время составит 30-40 кВт ч/м 3 бетона, при традиционных методах электротермообработки расход электроэнергии составит 100 кВт ч/м 3. Данный способ тепловой обработки железобетонных изделий даст круглогодичную тепловую обработку бетонных изделий, экономию 50-100 традиционного топлива, экологически чистую окружающую среду, свободную от дымовых выбросов котельных, и гарантированное высокое качество изделий и конструкций при суточном цикле оборачиваемости форм.(76) Даужанов Наби Токмурзаевич Аруова Лязат Боранбаевна(54) СПОСОБ ТЕПЛОВОЙ ОБРАБОТКИ БЕТОННЫХ ИЗДЕЛИЙ(57) Изобретение относится к области способов круглогодичной комбинированной тепловой обработки бетонных изделий,покрытых пленкообразующим составом и светопрозрачным покрытием с использованием гелиосистем с промежуточным теплоносителем и электрообогрева в условиях закрытых цехов. В Центральном научно-исследовательском институте транспортного строительства А.Р. Соловьянчиком, В.П. Величко, А.С. Бейвелем была разработана гелиосистема, использующая в качестве промежуточного теплоносителя минеральное масло. Система состоит из термоактивной опалубки с греющими элементами-регистрами, по которым циркулирует горячее масло,электрического теплогенератора, циркуляционного насоса, бакааккумулятора и разводящей системы маслопроводов. Использование солнечной энергии для тепловой обработки железобетонных конструкций. / А.Р. Соловьянчик, В.П. Величко,А.С. Бейвел// Транспортное строительство. - 1985.5 - с.29-30. В известных гелиосистемах тепловая обработка изделий может проводиться 7-8 месяцев в году. Температура в гелиокамере в холодное время года не достигает 60-70 С, вследствии этого изделия не набирают марочную прочность. Многочисленные разработки гелиосистем с промежуточным теплоносителем применяются только в теплое время года, и не решают проблему круглогодичной Изобретение относится к области способов круглогодичной комбинированной тепловой обработки железобетонных изделий, покрытых пленкообразующим составом и светопрозрачным покрытием с использованием гелиосистем с промежуточным теплоносителем и электрообогрева в условиях закрытых цехов. В Центральном научно-исследовательском институте транспортного строительства А.Р. Соловьянчиком, В.П. Величко, А.С. Бейвелем была разработана гелиосистема, использующая в качестве промежуточного теплоносителя минеральное масло. Система состоит из термоактивной опалубки с греющими элементами-регистрами, по которым циркулирует горячее масло,электрического теплогенератора, циркуляционного насоса, бакааккумулятора и разводящей системы маслопроводов. Использование солнечной энергии для тепловой обработки железобетонных конструкций. / А.Р. Соловьянчик, В.П. Величко, А.С. Бейвел// Транспортное строительство. - 1985. -5 - с.29-30. В известных гелиосистемах тепловая обработка изделий может проводиться 7-8 месяцев в году,только в осенне-летне-весенние периоды года,потому что интенсивность солнечной радиации снижается с летнего показателя 4,06 кВт ч/м 2 до зимнего 1 кВт ч/м 2. Температура в гелиокамере в холодное время года не достигает 60-70 С,вследствии этого изделия не набирают марочную прочность за суточный цикл тепловой обработки. Многочисленные разработки гелиосистем с промежуточным теплоносителем применяются только в теплое время года, и не решают проблему круглогодичной тепловой обработки железобетонных изделий в условиях закрытых цехов. А также в ранее проведенных исследованиях железобетонные изделия при тепловой обработке не покрывают пленкообразующим составом или светопрозрачным покрытием, что отражается на качестве, а следовательно и на физикомеханических свойствах изделий. Задача изобретения заключается в получении высококачественных бетонных изделий круглогодично, используя солнечную энергию в летнее время года, а в осенне-весенний и зимние периоды года используя солнечную энергию в комбинации с дополнительно-дублирующими источниками энергии в условиях закрытых цехов. Для этого гелиокамера или гелиоформа с изделием,покрытым пленкообразующим составом или светопрозрачным покрытием проходит тепловую обработку в летний и осенне-весенние периоды года т.е. 7-8 месяцев в году с применением системы промежуточного теплоносителя при температуре 60-70 С в гелиокамере по мягким режимам с подъемом температуры 5-7 часов, условной изотермической выдержкой 5-7 часов и медленным остыванием до 35-50 С /фиг.1/. Использование пленкообразующих составов и светопрозрачных покрытий позволит исключить потери влаги бетоном и обеспечить процесс гидратации цемента,до получения максимально возможной прочности бетона 50-7028 в суточном возрасте. Технический результат изобретения - повышение прочности бетона,а также экономия электроэнергии. В зимний период года и в пасмурную погоду гелиокамера или гелиоформа с изделием, покрытым пленкообразующим составом или светопрозрачным покрытием,бак-аккумулятор снабжается дополнительными электронагревателями в виде ТЭНов. Режимы электротермообработки остаются мягкими с подъемом температуры 5-7 часов до 6070 С, условной изотермической выдержкой 5-7 часов и медленным остыванием до 35-50 С. Расход электроэнергии в зимнее время составит 30-40 кВт ч/м 3 бетона,при традиционных методах электротермообра-ботки расход электроэнергии составит 100 кВт ч/м 3. Данный способ тепловой обработки железобетонных изделий даст круглогодичную тепловую обработку бетонных изделий, экономию 50-100 традиционного топлива, экологически чистую окружающую среду, свободную от дымовых выбросов котельных, и гарантированное высокое качество изделий и конструкций при суточном цикле оборачиваемости форм. Данное изобретение поясняется чертежом/фиг.1/, где 1. Стена здания крытого цеха 2. Свегопрозрачное покрытие 3. ТЭНы 4. Формы с изделиями 5. Бак-аккумулятор 6. Гелиоприемники 7. Трубопровод 8. Регистры-радиаторы 9. Циркуляционный насос 10. Камера для тепловой обработки. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ комбинированной тепловой обработки железобетонных изделий с использованием гелиосистем с промежуточным теплоносителем и электрообогрева в условиях закрытых цехов,состоящий из гелиотермообработки в летний период года и электрообогрева в зимнее и пасмурное время года железобетонных изделий, отличающийся тем,что под пленкообразующим составом или светопрозрачным покрытием до круглогодичного,дополнительно в зимнее время и пасмурную погоду применяют электротермообработку ТЭНами,греющими шнурами.
