Уплотнитель анкера

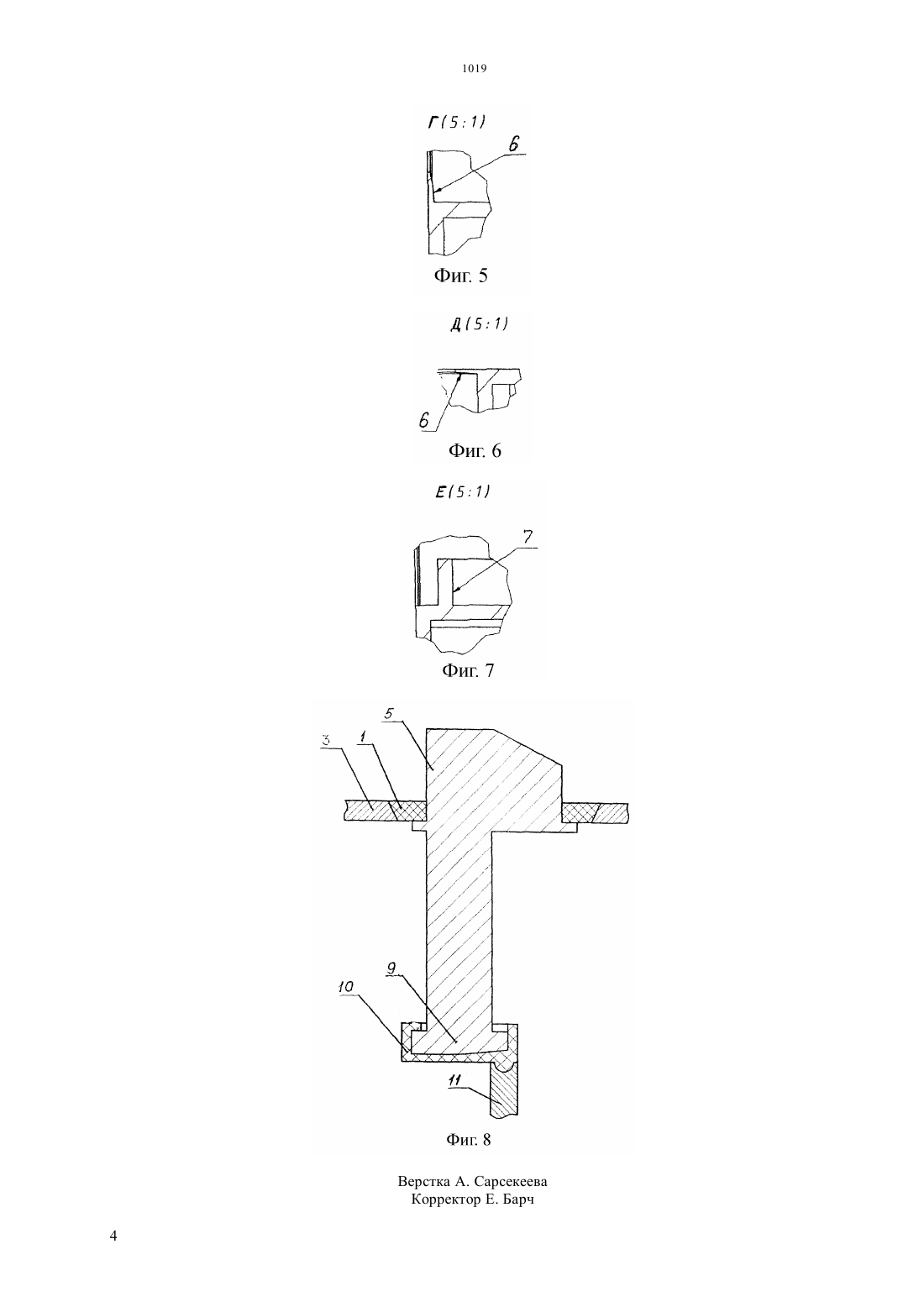

(51) 01 3/32 (2006.01) 28 23/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ биохимических и других лабораториях и производствах при долговременном сроке использования. Указанный технический результат обеспечивается тем, что уплотнитель анкера,включающий пластину П-образной замкнутой формы с наклонной наружной поверхностью для прилегания к шпальной оснастке и внутренней поверхностью для охватывания верхней части анкера, при этом на внутренней поверхности по всему периметру выполнена уплотняющая юбка, а на части внутренней поверхности - горизонтальная полка, причем по всему периметру пластины между наружной и внутренней поверхностью выполнены ребра жесткости. Кроме того, уплотняющая юбка расположена под углом 90 к внутренней поверхности уплотнителя, а сам уплотнитель выполнен из полимерного материала. Таким образом данная конструкция уплотнителя анкера позволяет максимально снизить подтекание бетонной смеси у поверхности анкера, тем самым снижая трудовые и временные затраты по удалению подтеков бетонной смеси на готовой шпале.(73) Закрытое акционерное общество ПОЛИТЭКСНН(57) Полезная модель относится к верхнему строению железнодорожного пути и предназначена для прикрепления рельсов к железобетонным подрельсовым основаниям, таким как шпалы,брусья, плиты, блоки и другие, а именно к изготовлению железобетонных шпал для высокоскоростных магистральных линий, линий с повышенными осевыми нагрузками и высокой грузонапряженностью. Технический результат, на который направлена данная полезная модель, заключается в снижении риска вторичной контаминации в химических,фармацевтических,микробиологических, 1019 Полезная модель относится к верхнему строению железнодорожного пути и предназначена для прикрепления рельсов к железобетонным подрельсовым основаниям, таким как шпалы,брусья, плиты, блоки и другие, а именно к изготовлению железобетонных шпал для высокоскоростных магистральных линий, линий с повышенными осевыми нагрузками и высокой грузонапряженностью. Известен уплотнитель анкера,имеющий внешнюю скошенную поверхность, центральную и две боковые перемычки и внутреннюю поверхность для охватывания основания головки анкера, при этом внутренняя поверхность вдоль, по меньшей мере, двух длинных ее сторон выполнена с наклоном, образуя сужение с противоположной от перемычек стороны, а внешняя боковая поверхность наклонена под углом 5-30 (Патент РФ 45951,опублик. 10.06.2005). Уплотнитель анкера, входящий в комплект технологической оснастки, (описанной в указанном патенте) охватывает основание анкера и служит для герметизации от протечки цементного раствора. Указанный выше уплотнитель анкера предназначен для анкера, состоящего из двух головок,соединенных перемычкой, и двух гофрированных хвостовиков (см.тот же патент) Известный из указанного выше технического решения уплотнитель невозможно использовать для технологической оснастки железобетонной шпалы,в которой применяется анкер, выполненный из двух имеющих продольную полость кронштейнов и перемычки, ножки, и верхней части в виде полок с образованием между ними зева с возможностью размещения в нем перемычки (см. Патент РФ 109465, опублик.20.10.2011). Технический результат, на который направлена данная полезная модель, заключается в исключении протечек бетона между анкером и оснасткой, а также в уменьшении износа самой шпальной оснастки при изготовлении шпалы с анкером по указанному выше техническому решению. Указанный технический результат обеспечивается тем, что в уплотнителе анкера,включающем пластину П-образной замкнутой формы с наклонной наружной поверхностью для прилегания к шпальной оснастке и внутренней поверхностью для охватывания верхней части анкера, на внутренней поверхности по всему периметру выполнена уплотняющая юбка, а на части внутренней поверхности - горизонтальная полка, причем по всему периметру пластины между наружной и внутренней поверхностью выполнены ребра жесткости. А также тем, что уплотняющая юбка расположена под углом 90 к внутренней поверхности уплотнителя. А также тем, что он выполнен из полимерного материала. Полезная модель поясняется чертежами, где на фиг.1 схематично изображен общий вид уплотнителя анкера на фиг.2 - разрез А-А на фиг.1 на фиг.3 - разрез Б-Б на фиг.1 на фиг. 4 - вид В на фиг.2 на фиг. 5 - узел Г на фиг.3 на фиг.6 - узел Д на фиг.2 на фиг.7 - узел Е на фиг.3 на фиг.8 схематично изображено размещение уплотнителя с анкером при изготовлении железобетонной шпалы. Уплотнитель анкера состоит из пластины 1 Побразной замкнутой формы с наклонной наружной поверхностью 2 для прилегания к шпальной форме(оснастке) 3 и внутренней поверхностью 4 для охватывания верхней части анкера 5. На внутренней поверхности 4 по всему периметру выполнена уплотняющая юбка 6, а на части внутренней поверхности - горизонтальная полка 7. По всему периметру пластины 1 между наружной поверхностью 2 и внутренней поверхностью 4 выполнены ребра жесткости 8. Уплотняющая юбка 6 расположена под углом 90 к внутренней поверхности 4 уплотнителя 1. Уплотнитель 1 выполнен из полимерного материала. Используется уплотнитель следующим образом. При изготовлении железобетонной шпалы (см. фиг.8) в подготовленную шпальную форму 3(оснастку) устанавливают уплотнители 1 анкера 5. На нижнюю часть ножки - пяту 9 анкера 5 надевают колпачок 10 и позиционируют анкер 5 в шпальной форме 3 и в уплотнителе 1. Зажимают нажимным винтом 11 анкер 5, упираясь в колпачок 12. В продольном направлении шпалы натягивают армирующие элементы (не показаны) и шпальную форму заливают бетонной смесью. Далее шпальную форму подвергают вибрации и термической обработке. После застывания бетонной смеси убирают нажимной винт 11, шпала выходит из шпальной формы, колпачок 11 остается на анкере внутри шпалы. Затем с анкера 5 удаляют уплотнители 1,которые далее утилизируют. Таким образом данная конструкция уплотнителя анкера позволяет максимально снизить подтекание бетонной смеси у поверхности анкера, тем самым снижая трудовые и временные затраты по удалению подтеков бетонной смеси на готовой шпале. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Уплотнитель анкера, включающий пластину П-образной замкнутой формы с наклонной наружной поверхностью для прилегания к шпальной оснастке и внутренней поверхностью для охватывания верхней части анкера, при этом на внутренней поверхности по всему периметру выполнена уплотняющая юбка, а на части внутренней поверхности - горизонтальная полка,причем по всему периметру пластины между наружной и внутренней поверхностью выполнены ребра жесткости. 2. Уплотнитель по п.1, отличающийся тем, что уплотняющая юбка расположена под углом 90 к внутренней поверхности уплотнителя. 3. Уплотнитель по п.1, отличающийся тем, что он выполнен из полимерного материала.
