Выпускной механизм для бункера

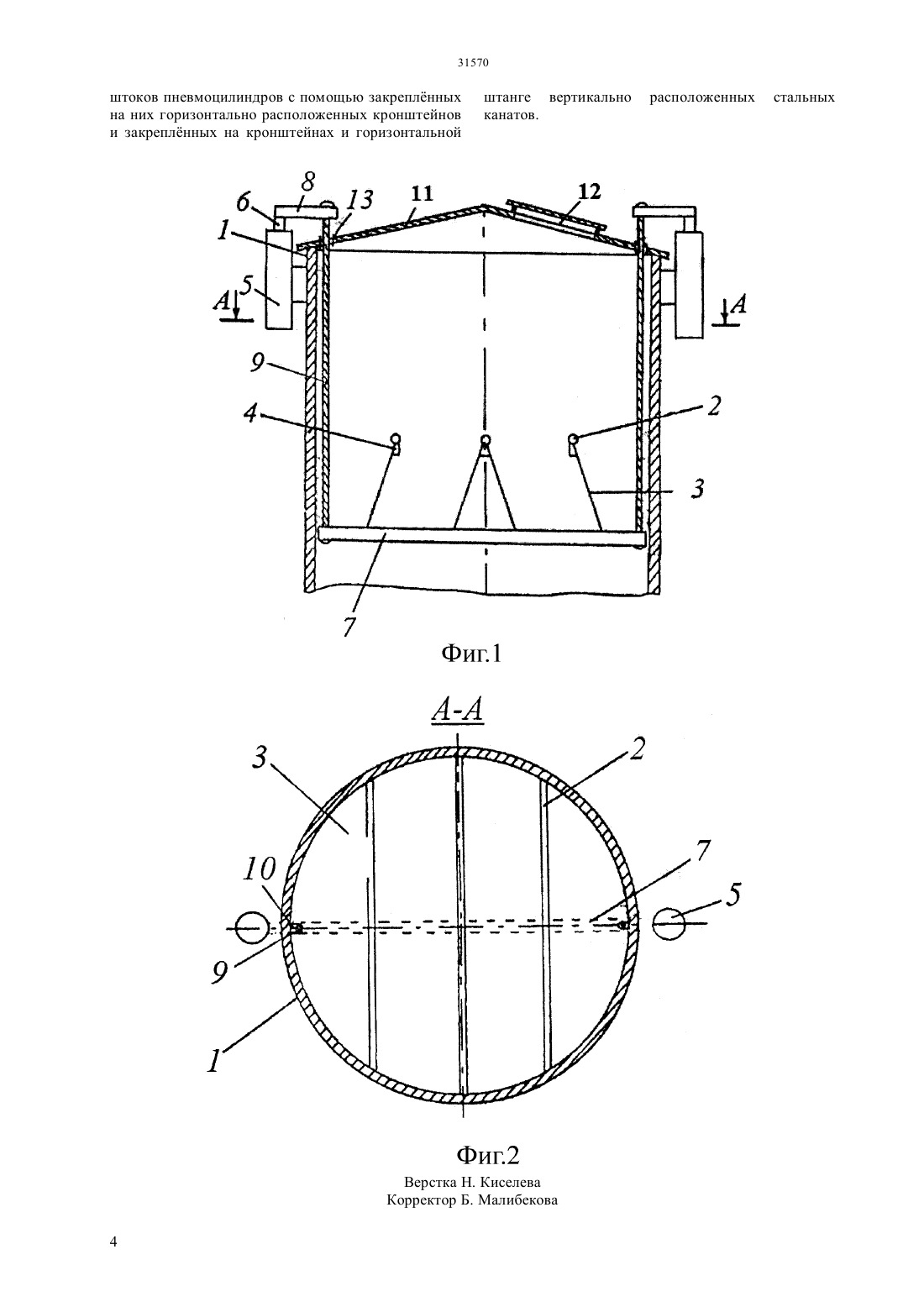

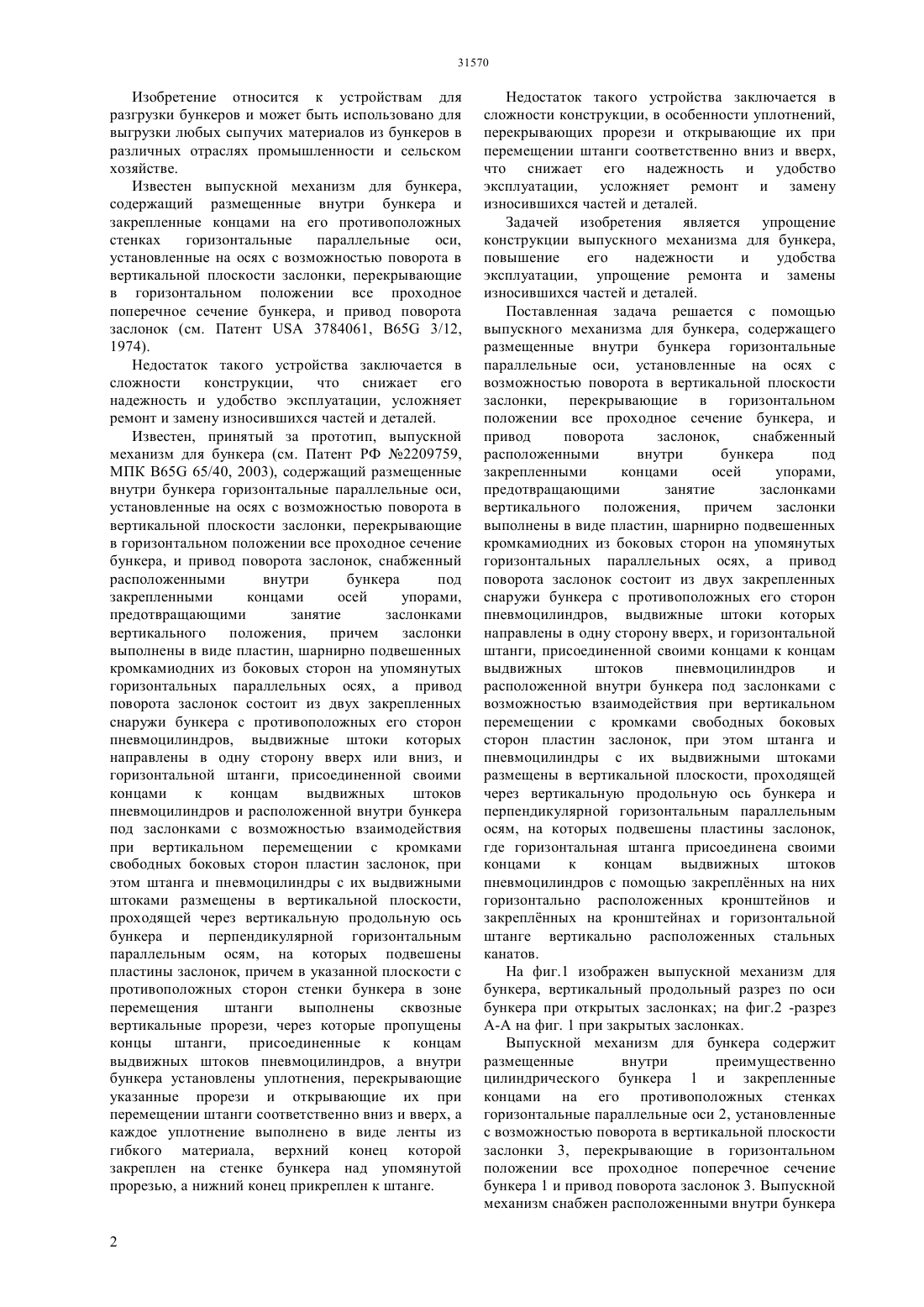

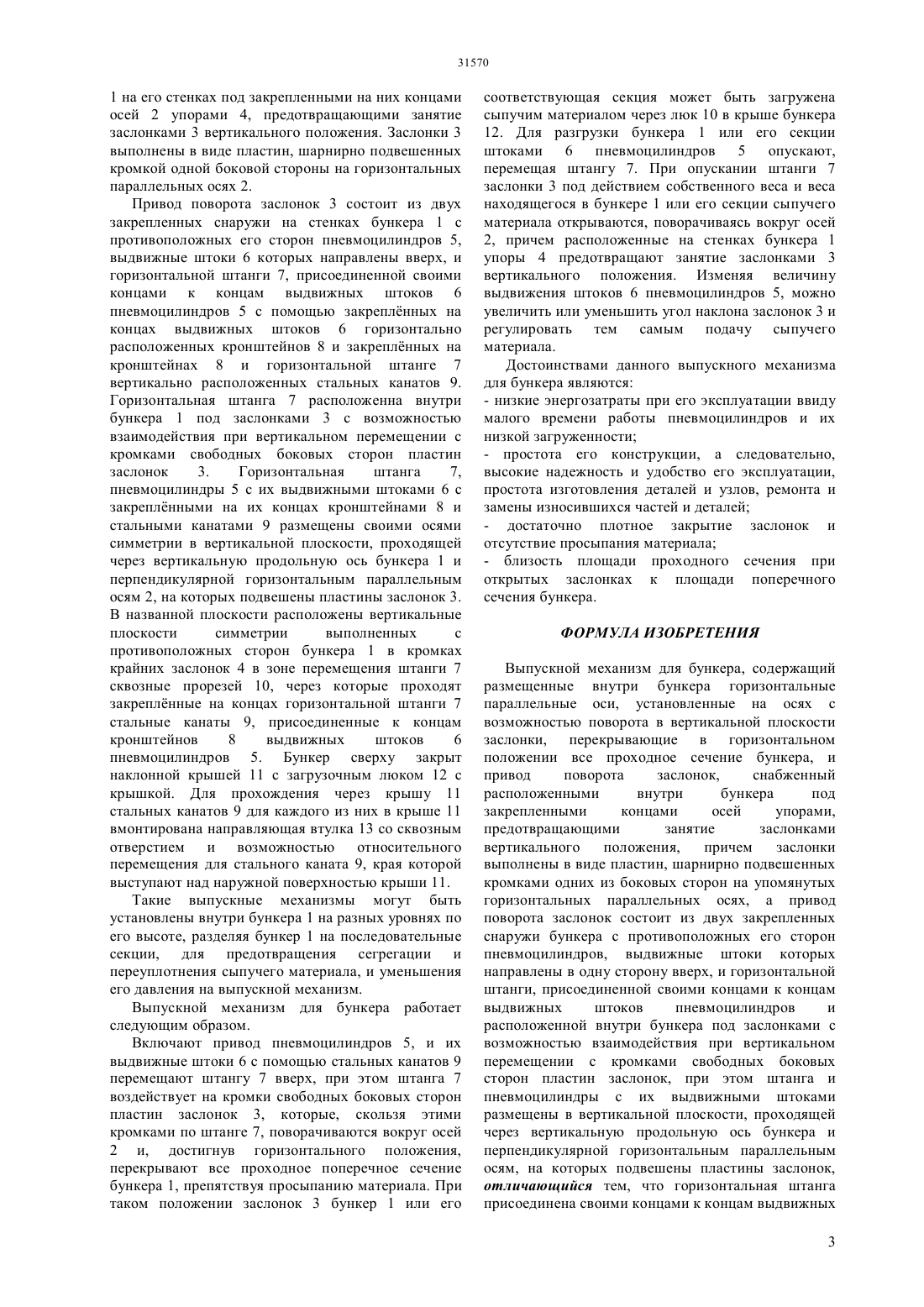

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заслонки 3, перекрывающие в горизонтальном положении все проходное сечение бункера, и привод поворота заслонок,снабженный расположенными внутри бункера под закрепленными концами осей упорами 4,предотвращающими занятие заслонками вертикального положения,причем заслонки выполнены в виде пластин, шарнирно подвешенных кромкамиодних из боковых сторон на упомянутых горизонтальных параллельных осях 2, а привод поворота заслонок состоит из двух закрепленных снаружи бункера с противоположных его сторон пневмоцилиндров 5, выдвижные штоки 6 которых направлены в одну сторону вверх, и горизонтальной штанги 7, присоединенной своими концами к концам выдвижных штоков 6 пневмоцилиндров 5 и расположенной внутри бункера под заслонками 3 с возможностью взаимодействия при вертикальном перемещении с кромками свободных боковых сторон пластин заслонок 3, при этом штанга 6 и пневмоцилиндры 5 с их выдвижными штоками размещены в вертикальной плоскости, проходящей через вертикальную продольную ось бункера и перпендикулярной горизонтальным параллельным осям 2, на которых подвешены пластины 3 заслонок,где горизонтальная штанга 7 присоединена своими концами к концам выдвижных штоков 6 пневмоцилиндров с помощью закреплнных на них горизонтально расположенных кронштейнов и закреплнных на кронштейнах и горизонтальной штанге 7 вертикально расположенных стальных канатов 9.(72) Нукешев Саяхат ОразовичШило Иван НиколаевичРоманюк Николай Николаевич Агейчик Валерий АлександровичТойгамбаев Серик КокибаевичАхметов Ержан Советович Есхожин Кайрат ДжадыгеровичАгейчик Юрий Валерьевич Муращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) ВЫПУСКНОЙ МЕХАНИЗМ ДЛЯ БУНКЕРА(57) Изобретение относится к устройствам для разгрузки бункеров и может быть использовано для выгрузки любых сыпучих материалов из бункеров в различных отраслях промышленности и сельском хозяйстве. Задачей изобретения является упрощение конструкции выпускного механизма для бункера,повышение его надежности и удобства эксплуатации, упрощение ремонта и замены износившихся частей и деталей. Поставленная задача решается с помощью выпускного механизма для бункера 1, содержащего размещенные внутри бункера горизонтальные параллельные оси 2, установленные на осях с возможностью поворота в вертикальной плоскости Изобретение относится к устройствам для разгрузки бункеров и может быть использовано для выгрузки любых сыпучих материалов из бункеров в различных отраслях промышленности и сельском хозяйстве. Известен выпускной механизм для бункера,содержащий размещенные внутри бункера и закрепленные концами на его противоположных стенках горизонтальные параллельные оси,установленные на осях с возможностью поворота в вертикальной плоскости заслонки, перекрывающие в горизонтальном положении все проходное поперечное сечение бункера, и привод поворота заслонок (см. Патент 3784061, В 65 3/12,1974). Недостаток такого устройства заключается в сложности конструкции,что снижает его надежность и удобство эксплуатации, усложняет ремонт и замену износившихся частей и деталей. Известен, принятый за прототип, выпускной механизм для бункера (см. Патент РФ 2209759,МПК 65 65/40, 2003), содержащий размещенные внутри бункера горизонтальные параллельные оси,установленные на осях с возможностью поворота в вертикальной плоскости заслонки, перекрывающие в горизонтальном положении все проходное сечение бункера, и привод поворота заслонок, снабженный расположенными внутри бункера под закрепленными концами осей упорами,предотвращающими занятие заслонками вертикального положения,причем заслонки выполнены в виде пластин, шарнирно подвешенных кромкамиодних из боковых сторон на упомянутых горизонтальных параллельных осях, а привод поворота заслонок состоит из двух закрепленных снаружи бункера с противоположных его сторон пневмоцилиндров, выдвижные штоки которых направлены в одну сторону вверх или вниз, и горизонтальной штанги, присоединенной своими концами к концам выдвижных штоков пневмоцилиндров и расположенной внутри бункера под заслонками с возможностью взаимодействия при вертикальном перемещении с кромками свободных боковых сторон пластин заслонок, при этом штанга и пневмоцилиндры с их выдвижными штоками размещены в вертикальной плоскости,проходящей через вертикальную продольную ось бункера и перпендикулярной горизонтальным параллельным осям, на которых подвешены пластины заслонок, причем в указанной плоскости с противоположных сторон стенки бункера в зоне перемещения штанги выполнены сквозные вертикальные прорези, через которые пропущены концы штанги, присоединенные к концам выдвижных штоков пневмоцилиндров, а внутри бункера установлены уплотнения, перекрывающие указанные прорези и открывающие их при перемещении штанги соответственно вниз и вверх, а каждое уплотнение выполнено в виде ленты из гибкого материала, верхний конец которой закреплен на стенке бункера над упомянутой прорезью, а нижний конец прикреплен к штанге. Недостаток такого устройства заключается в сложности конструкции, в особенности уплотнений,перекрывающих прорези и открывающие их при перемещении штанги соответственно вниз и вверх,что снижает его надежность и удобство эксплуатации, усложняет ремонт и замену износившихся частей и деталей. Задачей изобретения является упрощение конструкции выпускного механизма для бункера,повышение его надежности и удобства эксплуатации, упрощение ремонта и замены износившихся частей и деталей. Поставленная задача решается с помощью выпускного механизма для бункера, содержащего размещенные внутри бункера горизонтальные параллельные оси, установленные на осях с возможностью поворота в вертикальной плоскости заслонки, перекрывающие в горизонтальном положении все проходное сечение бункера, и привод поворота заслонок,снабженный расположенными внутри бункера под закрепленными концами осей упорами,предотвращающими занятие заслонками вертикального положения,причем заслонки выполнены в виде пластин, шарнирно подвешенных кромкамиодних из боковых сторон на упомянутых горизонтальных параллельных осях, а привод поворота заслонок состоит из двух закрепленных снаружи бункера с противоположных его сторон пневмоцилиндров, выдвижные штоки которых направлены в одну сторону вверх, и горизонтальной штанги, присоединенной своими концами к концам выдвижных штоков пневмоцилиндров и расположенной внутри бункера под заслонками с возможностью взаимодействия при вертикальном перемещении с кромками свободных боковых сторон пластин заслонок, при этом штанга и пневмоцилиндры с их выдвижными штоками размещены в вертикальной плоскости, проходящей через вертикальную продольную ось бункера и перпендикулярной горизонтальным параллельным осям, на которых подвешены пластины заслонок,где горизонтальная штанга присоединена своими концами к концам выдвижных штоков пневмоцилиндров с помощью закреплнных на них горизонтально расположенных кронштейнов и закреплнных на кронштейнах и горизонтальной штанге вертикально расположенных стальных канатов. На фиг.1 изображен выпускной механизм для бункера, вертикальный продольный разрез по оси бункера при открытых заслонках на фиг.2 -разрез А-А на фиг. 1 при закрытых заслонках. Выпускной механизм для бункера содержит размещенные внутри преимущественно цилиндрического бункера 1 и закрепленные концами на его противоположных стенках горизонтальные параллельные оси 2, установленные с возможностью поворота в вертикальной плоскости заслонки 3, перекрывающие в горизонтальном положении все проходное поперечное сечение бункера 1 и привод поворота заслонок 3. Выпускной механизм снабжен расположенными внутри бункера 1 на его стенках под закрепленными на них концами осей 2 упорами 4, предотвращающими занятие заслонками 3 вертикального положения. Заслонки 3 выполнены в виде пластин, шарнирно подвешенных кромкой одной боковой стороны на горизонтальных параллельных осях 2. Привод поворота заслонок 3 состоит из двух закрепленных снаружи на стенках бункера 1 с противоположных его сторон пневмоцилиндров 5,выдвижные штоки 6 которых направлены вверх, и горизонтальной штанги 7, присоединенной своими концами к концам выдвижных штоков 6 пневмоцилиндров 5 с помощью закреплнных на концах выдвижных штоков 6 горизонтально расположенных кронштейнов 8 и закреплнных на кронштейнах 8 и горизонтальной штанге 7 вертикально расположенных стальных канатов 9. Горизонтальная штанга 7 расположенна внутри бункера 1 под заслонками 3 с возможностью взаимодействия при вертикальном перемещении с кромками свободных боковых сторон пластин заслонок 3. Горизонтальная штанга 7,пневмоцилиндры 5 с их выдвижными штоками 6 с закреплнными на их концах кронштейнами 8 и стальными канатами 9 размещены своими осями симметрии в вертикальной плоскости, проходящей через вертикальную продольную ось бункера 1 и перпендикулярной горизонтальным параллельным осям 2, на которых подвешены пластины заслонок 3. В названной плоскости расположены вертикальные плоскости симметрии выполненных с противоположных сторон бункера 1 в кромках крайних заслонок 4 в зоне перемещения штанги 7 сквозные прорезей 10, через которые проходят закреплнные на концах горизонтальной штанги 7 стальные канаты 9, присоединенные к концам кронштейнов 8 выдвижных штоков 6 пневмоцилиндров 5. Бункер сверху закрыт наклонной крышей 11 с загрузочным люком 12 с крышкой. Для прохождения через крышу 11 стальных канатов 9 для каждого из них в крыше 11 вмонтирована направляющая втулка 13 со сквозным отверстием и возможностью относительного перемещения для стального каната 9, края которой выступают над наружной поверхностью крыши 11. Такие выпускные механизмы могут быть установлены внутри бункера 1 на разных уровнях по его высоте, разделяя бункер 1 на последовательные секции, для предотвращения сегрегации и переуплотнения сыпучего материала, и уменьшения его давления на выпускной механизм. Выпускной механизм для бункера работает следующим образом. Включают привод пневмоцилиндров 5, и их выдвижные штоки 6 с помощью стальных канатов 9 перемещают штангу 7 вверх, при этом штанга 7 воздействует на кромки свободных боковых сторон пластин заслонок 3, которые, скользя этими кромками по штанге 7, поворачиваются вокруг осей 2 и, достигнув горизонтального положения,перекрывают все проходное поперечное сечение бункера 1, препятствуя просыпанию материала. При таком положении заслонок 3 бункер 1 или его соответствующая секция может быть загружена сыпучим материалом через люк 10 в крыше бункера 12. Для разгрузки бункера 1 или его секции штоками 6 пневмоцилиндров 5 опускают,перемещая штангу 7. При опускании штанги 7 заслонки 3 под действием собственного веса и веса находящегося в бункере 1 или его секции сыпучего материала открываются, поворачиваясь вокруг осей 2, причем расположенные на стенках бункера 1 упоры 4 предотвращают занятие заслонками 3 вертикального положения. Изменяя величину выдвижения штоков 6 пневмоцилиндров 5, можно увеличить или уменьшить угол наклона заслонок 3 и регулировать тем самым подачу сыпучего материала. Достоинствами данного выпускного механизма для бункера являются- низкие энергозатраты при его эксплуатации ввиду малого времени работы пневмоцилиндров и их низкой загруженности- простота его конструкции, а следовательно,высокие надежность и удобство его эксплуатации,простота изготовления деталей и узлов, ремонта и замены износившихся частей и деталей- достаточно плотное закрытие заслонок и отсутствие просыпания материала- близость площади проходного сечения при открытых заслонках к площади поперечного сечения бункера. ФОРМУЛА ИЗОБРЕТЕНИЯ Выпускной механизм для бункера, содержащий размещенные внутри бункера горизонтальные параллельные оси, установленные на осях с возможностью поворота в вертикальной плоскости заслонки, перекрывающие в горизонтальном положении все проходное сечение бункера, и привод поворота заслонок,снабженный расположенными внутри бункера под закрепленными концами осей упорами,предотвращающими занятие заслонками вертикального положения,причем заслонки выполнены в виде пластин, шарнирно подвешенных кромками одних из боковых сторон на упомянутых горизонтальных параллельных осях, а привод поворота заслонок состоит из двух закрепленных снаружи бункера с противоположных его сторон пневмоцилиндров, выдвижные штоки которых направлены в одну сторону вверх, и горизонтальной штанги, присоединенной своими концами к концам выдвижных штоков пневмоцилиндров и расположенной внутри бункера под заслонками с возможностью взаимодействия при вертикальном перемещении с кромками свободных боковых сторон пластин заслонок, при этом штанга и пневмоцилиндры с их выдвижными штоками размещены в вертикальной плоскости, проходящей через вертикальную продольную ось бункера и перпендикулярной горизонтальным параллельным осям, на которых подвешены пластины заслонок,отличающийся тем, что горизонтальная штанга присоединена своими концами к концам выдвижных 3 штоков пневмоцилиндров с помощью закреплнных на них горизонтально расположенных кронштейнов и закреплнных на кронштейнах и горизонтальной
