Затвор бункера

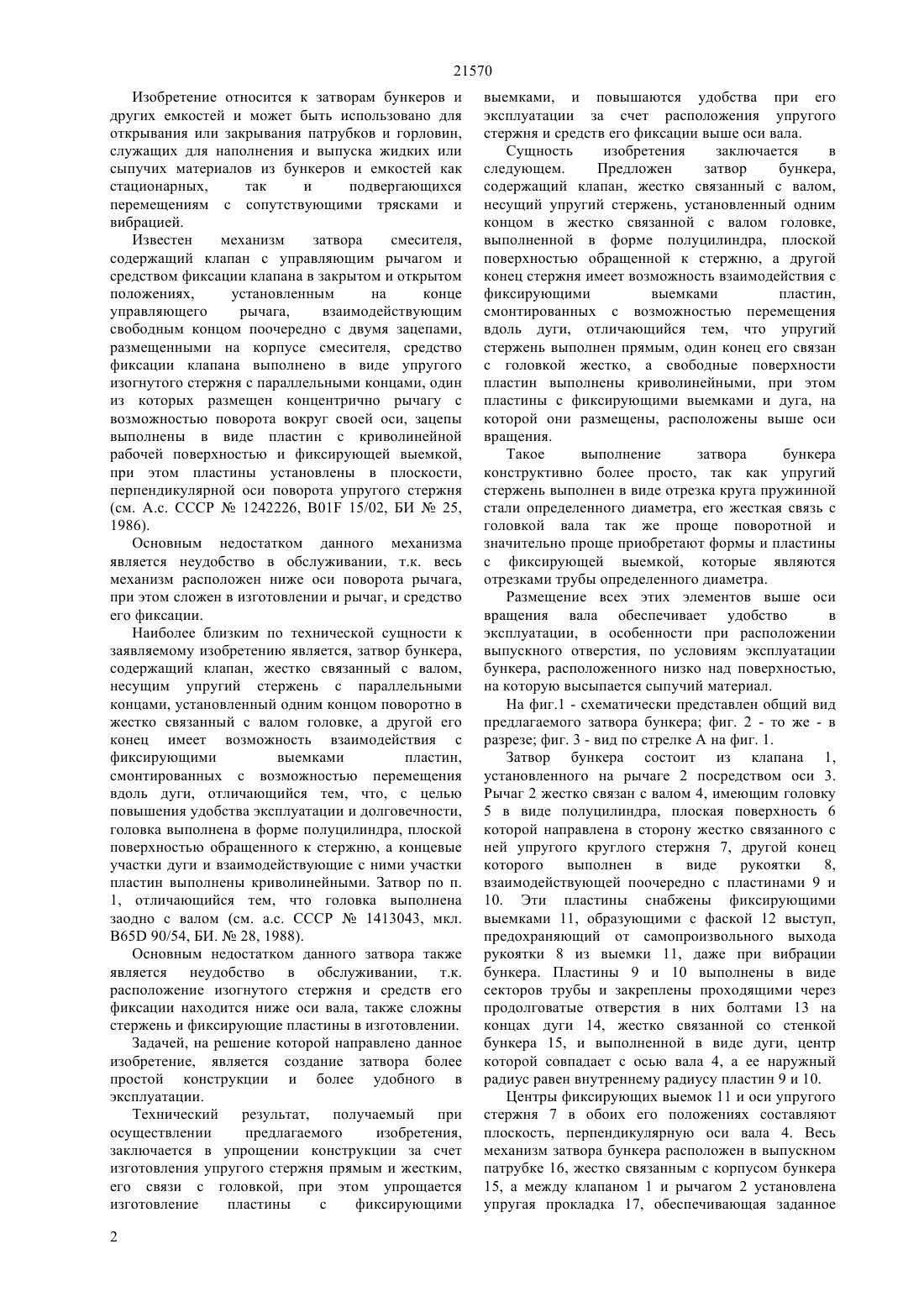

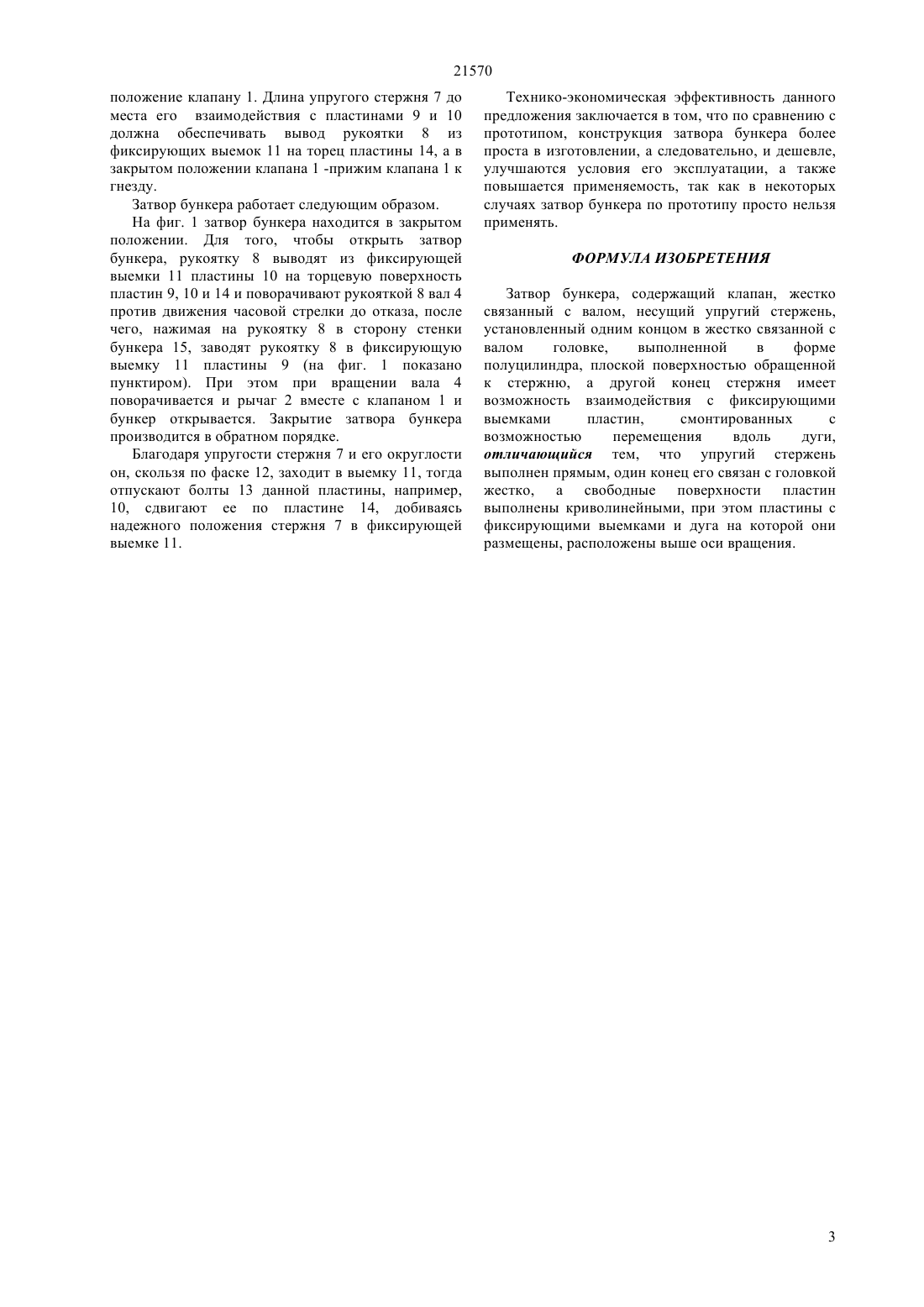

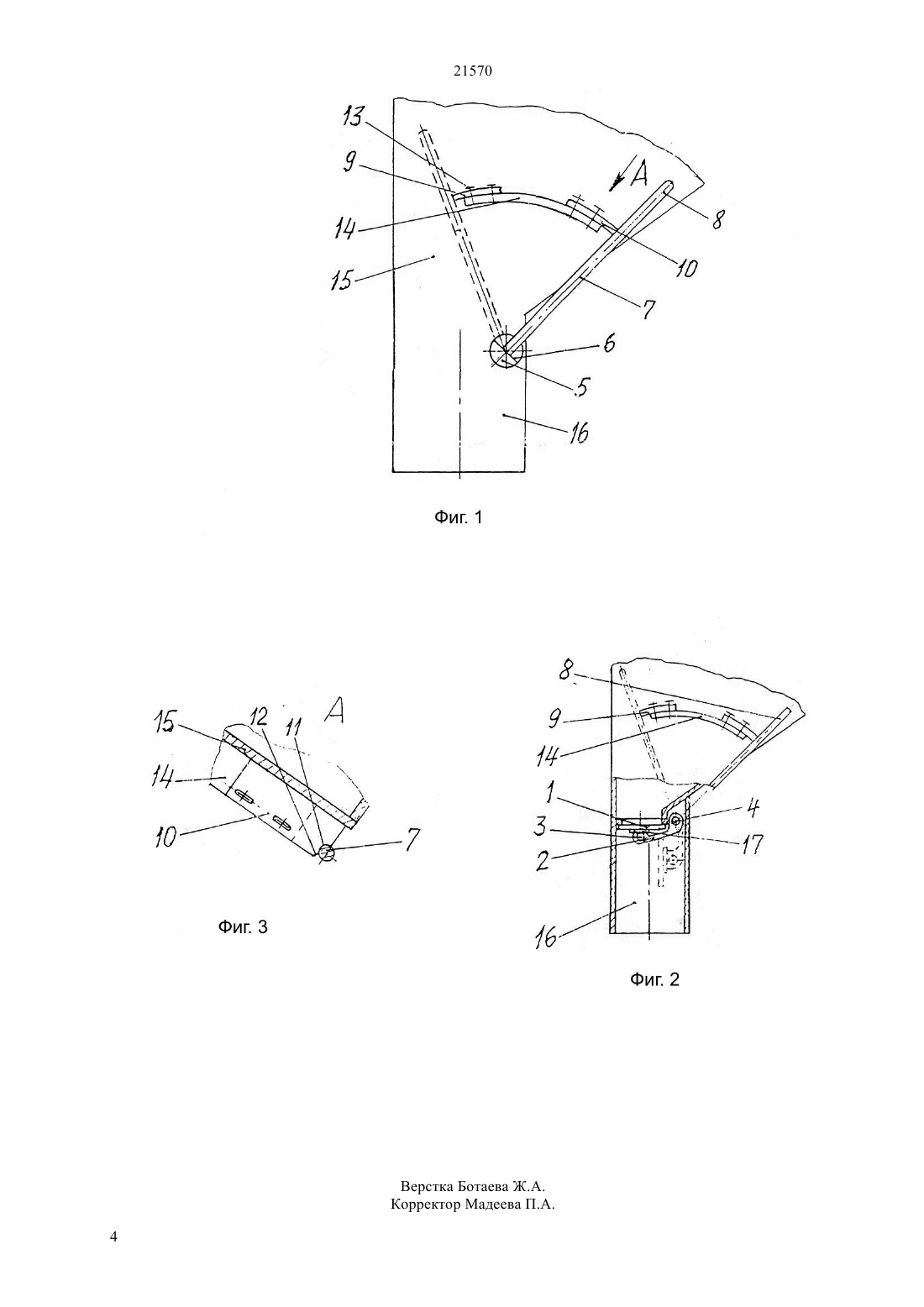

(51) 65 90/54 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат,получаемый при осуществлении предлагаемого изобретения,заключается в упрощении конструкции, при этом повышаются удобства при его эксплуатации. Сущность изобретения заключается в следующем. Предложен затвор бункера, содержащий клапан,жестко связанный с валом, несущий упругий стержень, установленный одним концом в жестко связанной с валом головке, выполненной в форме полуцилиндра, плоской поверхностью обращенной к стержню, а другой конец стержня имеет возможность взаимодействия с фиксирующими выемками пластин,смонтированных с возможностью перемещения вдоль дуги,отличающийся тем, что упругий стержень выполнен прямым, один конец его связан с головкой жестко, а свободные поверхности пластин выполнены криволинейными,при этом пластины с фиксирующими выемками и дуга, на которой они размещены, расположены выше оси вращения.(72) Асангалиев Елибек Атрауович Асангалиева Мадина Елибековна Дейнеко Павел Федорович Тюлежанова Айгуль Сагындыковна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к затворам бункеров и других емкостей и может быть использовано для открывания или закрывания патрубков и горловин,служащих для наполнения и выпуска жидких или сыпучих материалов из бункеров. Задачей, на решение которой направлено данное изобретение,является создание затвора более простой конструкции и более удобного в эксплуатации. 21570 Изобретение относится к затворам бункеров и других емкостей и может быть использовано для открывания или закрывания патрубков и горловин,служащих для наполнения и выпуска жидких или сыпучих материалов из бункеров и емкостей как стационарных,так и подвергающихся перемещениям с сопутствующими трясками и вибрацией. Известен механизм затвора смесителя,содержащий клапан с управляющим рычагом и средством фиксации клапана в закрытом и открытом положениях,установленным на конце управляющего рычага,взаимодействующим свободным концом поочередно с двумя зацепами,размещенными на корпусе смесителя, средство фиксации клапана выполнено в виде упругого изогнутого стержня с параллельными концами, один из которых размещен концентрично рычагу с возможностью поворота вокруг своей оси, зацепы выполнены в виде пластин с криволинейной рабочей поверхностью и фиксирующей выемкой,при этом пластины установлены в плоскости,перпендикулярной оси поворота упругого стержня(см. А.с. СССР 1242226, 01 15/02, БИ 25,1986). Основным недостатком данного механизма является неудобство в обслуживании, т.к. весь механизм расположен ниже оси поворота рычага,при этом сложен в изготовлении и рычаг, и средство его фиксации. Наиболее близким по технической сущности к заявляемому изобретению является, затвор бункера,содержащий клапан, жестко связанный с валом,несущим упругий стержень с параллельными концами, установленный одним концом поворотно в жестко связанный с валом головке, а другой его конец имеет возможность взаимодействия с фиксирующими выемками пластин,смонтированных с возможностью перемещения вдоль дуги, отличающийся тем, что, с целью повышения удобства эксплуатации и долговечности,головка выполнена в форме полуцилиндра, плоской поверхностью обращенного к стержню, а концевые участки дуги и взаимодействующие с ними участки пластин выполнены криволинейными. Затвор по п. 1, отличающийся тем, что головка выполнена заодно с валом (см. а.с. СССР 1413043, мкл. В 65 90/54, БИ.28, 1988). Основным недостатком данного затвора также является неудобство в обслуживании, т.к. расположение изогнутого стержня и средств его фиксации находится ниже оси вала, также сложны стержень и фиксирующие пластины в изготовлении. Задачей, на решение которой направлено данное изобретение, является создание затвора более простой конструкции и более удобного в эксплуатации. Технический результат, получаемый при осуществлении предлагаемого изобретения,заключается в упрощении конструкции за счет изготовления упругого стержня прямым и жестким,его связи с головкой, при этом упрощается изготовление пластины с фиксирующими 2 выемками, и повышаются удобства при его эксплуатации за счет расположения упругого стержня и средств его фиксации выше оси вала. Сущность изобретения заключается в следующем. Предложен затвор бункера,содержащий клапан, жестко связанный с валом,несущий упругий стержень, установленный одним концом в жестко связанной с валом головке,выполненной в форме полуцилиндра, плоской поверхностью обращенной к стержню, а другой конец стержня имеет возможность взаимодействия с фиксирующими выемками пластин,смонтированных с возможностью перемещения вдоль дуги, отличающийся тем, что упругий стержень выполнен прямым, один конец его связан с головкой жестко, а свободные поверхности пластин выполнены криволинейными, при этом пластины с фиксирующими выемками и дуга, на которой они размещены, расположены выше оси вращения. Такое выполнение затвора бункера конструктивно более просто, так как упругий стержень выполнен в виде отрезка круга пружинной стали определенного диаметра, его жесткая связь с головкой вала так же проще поворотной и значительно проще приобретают формы и пластины с фиксирующей выемкой, которые являются отрезками трубы определенного диаметра. Размещение всех этих элементов выше оси вращения вала обеспечивает удобство в эксплуатации, в особенности при расположении выпускного отверстия, по условиям эксплуатации бункера, расположенного низко над поверхностью,на которую высыпается сыпучий материал. На фиг.1 - схематически представлен общий вид предлагаемого затвора бункера фиг. 2 - то же - в разрезе фиг. 3 - вид по стрелке А на фиг. 1. Затвор бункера состоит из клапана 1,установленного на рычаге 2 посредством оси 3. Рычаг 2 жестко связан с валом 4, имеющим головку 5 в виде полуцилиндра, плоская поверхность 6 которой направлена в сторону жестко связанного с ней упругого круглого стержня 7, другой конец которого выполнен в виде рукоятки 8,взаимодействующей поочередно с пластинами 9 и 10. Эти пластины снабжены фиксирующими выемками 11, образующими с фаской 12 выступ,предохраняющий от самопроизвольного выхода рукоятки 8 из выемки 11, даже при вибрации бункера. Пластины 9 и 10 выполнены в виде секторов трубы и закреплены проходящими через продолговатые отверстия в них болтами 13 на концах дуги 14, жестко связанной со стенкой бункера 15, и выполненной в виде дуги, центр которой совпадает с осью вала 4, а ее наружный радиус равен внутреннему радиусу пластин 9 и 10. Центры фиксирующих выемок 11 и оси упругого стержня 7 в обоих его положениях составляют плоскость, перпендикулярную оси вала 4. Весь механизм затвора бункера расположен в выпускном патрубке 16, жестко связанным с корпусом бункера 15, а между клапаном 1 и рычагом 2 установлена упругая прокладка 17, обеспечивающая заданное 21570 положение клапану 1. Длина упругого стержня 7 до места его взаимодействия с пластинами 9 и 10 должна обеспечивать вывод рукоятки 8 из фиксирующих выемок 11 на торец пластины 14, а в закрытом положении клапана 1 -прижим клапана 1 к гнезду. Затвор бункера работает следующим образом. На фиг. 1 затвор бункера находится в закрытом положении. Для того, чтобы открыть затвор бункера, рукоятку 8 выводят из фиксирующей выемки 11 пластины 10 на торцевую поверхность пластин 9, 10 и 14 и поворачивают рукояткой 8 вал 4 против движения часовой стрелки до отказа, после чего, нажимая на рукоятку 8 в сторону стенки бункера 15, заводят рукоятку 8 в фиксирующую выемку 11 пластины 9 (на фиг. 1 показано пунктиром). При этом при вращении вала 4 поворачивается и рычаг 2 вместе с клапаном 1 и бункер открывается. Закрытие затвора бункера производится в обратном порядке. Благодаря упругости стержня 7 и его округлости он, скользя по фаске 12, заходит в выемку 11, тогда отпускают болты 13 данной пластины, например,10, сдвигают ее по пластине 14, добиваясь надежного положения стержня 7 в фиксирующей выемке 11. Технико-экономическая эффективность данного предложения заключается в том, что по сравнению с прототипом, конструкция затвора бункера более проста в изготовлении, а следовательно, и дешевле,улучшаются условия его эксплуатации, а также повышается применяемость, так как в некоторых случаях затвор бункера по прототипу просто нельзя применять. ФОРМУЛА ИЗОБРЕТЕНИЯ Затвор бункера, содержащий клапан, жестко связанный с валом, несущий упругий стержень,установленный одним концом в жестко связанной с валом головке,выполненной в форме полуцилиндра, плоской поверхностью обращенной к стержню, а другой конец стержня имеет возможность взаимодействия с фиксирующими выемками пластин,смонтированных с возможностью перемещения вдоль дуги,отличающийся тем, что упругий стержень выполнен прямым, один конец его связан с головкой жестко, а свободные поверхности пластин выполнены криволинейными, при этом пластины с фиксирующими выемками и дуга на которой они размещены, расположены выше оси вращения.
