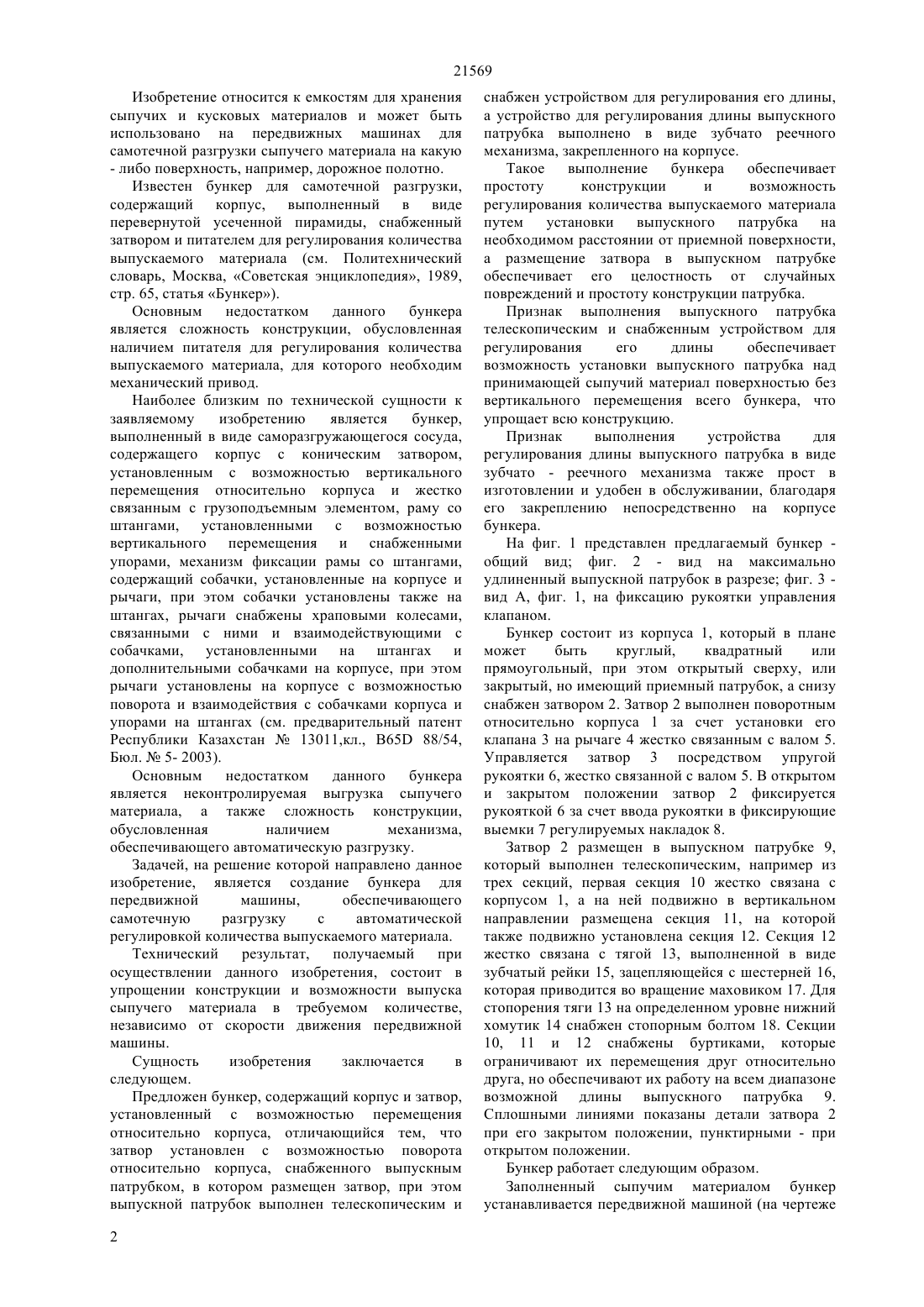

(51) 65 88/54 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машины, обеспечивающего самотечную разгрузку с автоматической регулировкой количества выпускаемого материала. Технический результат,получаемый при осуществлении данного изобретения, состоит в упрощении конструкции и возможности выпуска сыпучего материала в требуемом количестве, независимо от скорости движения передвижной машины. Сущность изобретения заключается в следующем. Предложен бункер,содержащий корпус и затвор,установленный с возможностью перемещения относительно корпуса, отличающийся тем, что затвор установлен с возможностью поворота относительно корпуса, снабженного выпускным патрубком, в котором размещен затвор, при этом выпускной патрубок выполнен телескопическим и снабжен устройством для регулирования его длины,а устройство для регулирования длины выпускного патрубка выполнено в виде зубчато - реечного механизма, закрепленного на корпусе.(72) Асангалиев Елибек Атрауович Асангалиева Мадина Елибековна Дейнеко Павел Федорович Еспергенов Жанболат Кабдрашитович Тюлежанова Айгуль Сагындыковна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 13011, кл. В 65 88/54, 2003(57) Изобретение относится к емкостям для хранения сыпучих и кусковых материалов и может быть использовано на передвижных машинах для самотечной разгрузки сыпучего. Задачей, на решение которой направлено данное изобретение,является создание бункера для передвижной 21569 Изобретение относится к емкостям для хранения сыпучих и кусковых материалов и может быть использовано на передвижных машинах для самотечной разгрузки сыпучего материала на какую- либо поверхность, например, дорожное полотно. Известен бункер для самотечной разгрузки,содержащий корпус, выполненный в виде перевернутой усеченной пирамиды, снабженный затвором и питателем для регулирования количества выпускаемого материала (см. Политехнический словарь, Москва, Советская энциклопедия, 1989,стр. 65, статья Бункер). Основным недостатком данного бункера является сложность конструкции, обусловленная наличием питателя для регулирования количества выпускаемого материала, для которого необходим механический привод. Наиболее близким по технической сущности к заявляемому изобретению является бункер,выполненный в виде саморазгружающегося сосуда,содержащего корпус с коническим затвором,установленным с возможностью вертикального перемещения относительно корпуса и жестко связанным с грузоподъемным элементом, раму со штангами, установленными с возможностью вертикального перемещения и снабженными упорами, механизм фиксации рамы со штангами,содержащий собачки, установленные на корпусе и рычаги, при этом собачки установлены также на штангах, рычаги снабжены храповыми колесами,связанными с ними и взаимодействующими с собачками, установленными на штангах и дополнительными собачками на корпусе, при этом рычаги установлены на корпусе с возможностью поворота и взаимодействия с собачками корпуса и упорами на штангах (см. предварительный патент Республики Казахстан 13011,кл., В 65 88/54,Бюл.5- 2003). Основным недостатком данного бункера является неконтролируемая выгрузка сыпучего материала, а также сложность конструкции,обусловленная наличием механизма,обеспечивающего автоматическую разгрузку. Задачей, на решение которой направлено данное изобретение, является создание бункера для передвижной машины,обеспечивающего самотечную разгрузку с автоматической регулировкой количества выпускаемого материала. Технический результат, получаемый при осуществлении данного изобретения, состоит в упрощении конструкции и возможности выпуска сыпучего материала в требуемом количестве,независимо от скорости движения передвижной машины. Сущность изобретения заключается в следующем. Предложен бункер, содержащий корпус и затвор,установленный с возможностью перемещения относительно корпуса, отличающийся тем, что затвор установлен с возможностью поворота относительно корпуса, снабженного выпускным патрубком, в котором размещен затвор, при этом выпускной патрубок выполнен телескопическим и 2 снабжен устройством для регулирования его длины,а устройство для регулирования длины выпускного патрубка выполнено в виде зубчато реечного механизма, закрепленного на корпусе. Такое выполнение бункера обеспечивает простоту конструкции и возможность регулирования количества выпускаемого материала путем установки выпускного патрубка на необходимом расстоянии от приемной поверхности,а размещение затвора в выпускном патрубке обеспечивает его целостность от случайных повреждений и простоту конструкции патрубка. Признак выполнения выпускного патрубка телескопическим и снабженным устройством для регулирования его длины обеспечивает возможность установки выпускного патрубка над принимающей сыпучий материал поверхностью без вертикального перемещения всего бункера, что упрощает всю конструкцию. Признак выполнения устройства для регулирования длины выпускного патрубка в виде зубчато - реечного механизма также прост в изготовлении и удобен в обслуживании, благодаря его закреплению непосредственно на корпусе бункера. На фиг. 1 представлен предлагаемый бункер общий вид фиг. 2 - вид на максимально удлиненный выпускной патрубок в разрезе фиг. 3 вид А, фиг. 1, на фиксацию рукоятки управления клапаном. Бункер состоит из корпуса 1, который в плане может быть круглый,квадратный или прямоугольный, при этом открытый сверху, или закрытый, но имеющий приемный патрубок, а снизу снабжен затвором 2. Затвор 2 выполнен поворотным относительно корпуса 1 за счет установки его клапана 3 на рычаге 4 жестко связанным с валом 5. Управляется затвор 3 посредством упругой рукоятки 6, жестко связанной с валом 5. В открытом и закрытом положении затвор 2 фиксируется рукояткой 6 за счет ввода рукоятки в фиксирующие выемки 7 регулируемых накладок 8. Затвор 2 размещен в выпускном патрубке 9,который выполнен телескопическим, например из трех секций, первая секция 10 жестко связана с корпусом 1, а на ней подвижно в вертикальном направлении размещена секция 11, на которой также подвижно установлена секция 12. Секция 12 жестко связана с тягой 13, выполненной в виде зубчатый рейки 15, зацепляющейся с шестерней 16,которая приводится во вращение маховиком 17. Для стопорения тяги 13 на определенном уровне нижний хомутик 14 снабжен стопорным болтом 18. Секции 10, 11 и 12 снабжены буртиками, которые ограничивают их перемещения друг относительно друга, но обеспечивают их работу на всем диапазоне возможной длины выпускного патрубка 9. Сплошными линиями показаны детали затвора 2 при его закрытом положении, пунктирными - при открытом положении. Бункер работает следующим образом. Заполненный сыпучим материалом бункер устанавливается передвижной машиной (на чертеже 21569 не показана) таким образом, чтобы патрубок 9 был в начале поверхности, на которую будет выгружаться сыпучий материал при перемещении бункера машиной. В этом месте отпускают стопорный болт 18 и,вращая маховик 17 по направлению движения часовой стрелки, опускают затвор 2 до тех пор, пока его секция 12 не окажется на таком расстоянии от поверхности, на которую поступит сыпучий материал, которое будет равно толщине слоя этого материала, и открывают затвор 2, переводя рукоятку 6 в положение, изображенное пунктиром. При этом клапан 3 открывает выпускное отверстие корпуса 1 и сыпучий материал заполняет патрубок 9 и расстояние от патрубка до приемной поверхности. В этом положении включают передвижную машину в движение и при смещении затвора 2 на новое место через патрубок 9 сыпучий материал высыпается на приемную поверхность и его толщина будет равна расстоянию от секции 12 до поверхности,независимо от скорости передвижной машины. Технико-экономическая эффективность данного предложения заключается в том, что, по сравнению с прототипом, предлагаемый бункер обеспечивает равномерную выгрузку сыпучего материала на покрываемую поверхность, при этом регулирование количества выпускаемого материала обеспечивается без дополнительного механизма,например питателя. ФОРМУЛА ИЗОБРЕТЕНИЯ Бункер,содержащий корпус и затвор,установленный с возможностью перемещения относительно корпуса, отличающийся тем, что затвор установлен с возможностью поворота относительно корпуса, снабженного выпускным патрубком, в котором размещен затвор, при этом выпускной патрубок выполнен телескопическим и снабжен устройством для регулирования его длины,а устройство для регулирования длины выпускного патрубка выполнено в виде зубчато-реечного механизма, закрепленного на корпусе.
