Подвижная секционная нерестовая рама для фитофильных рыб

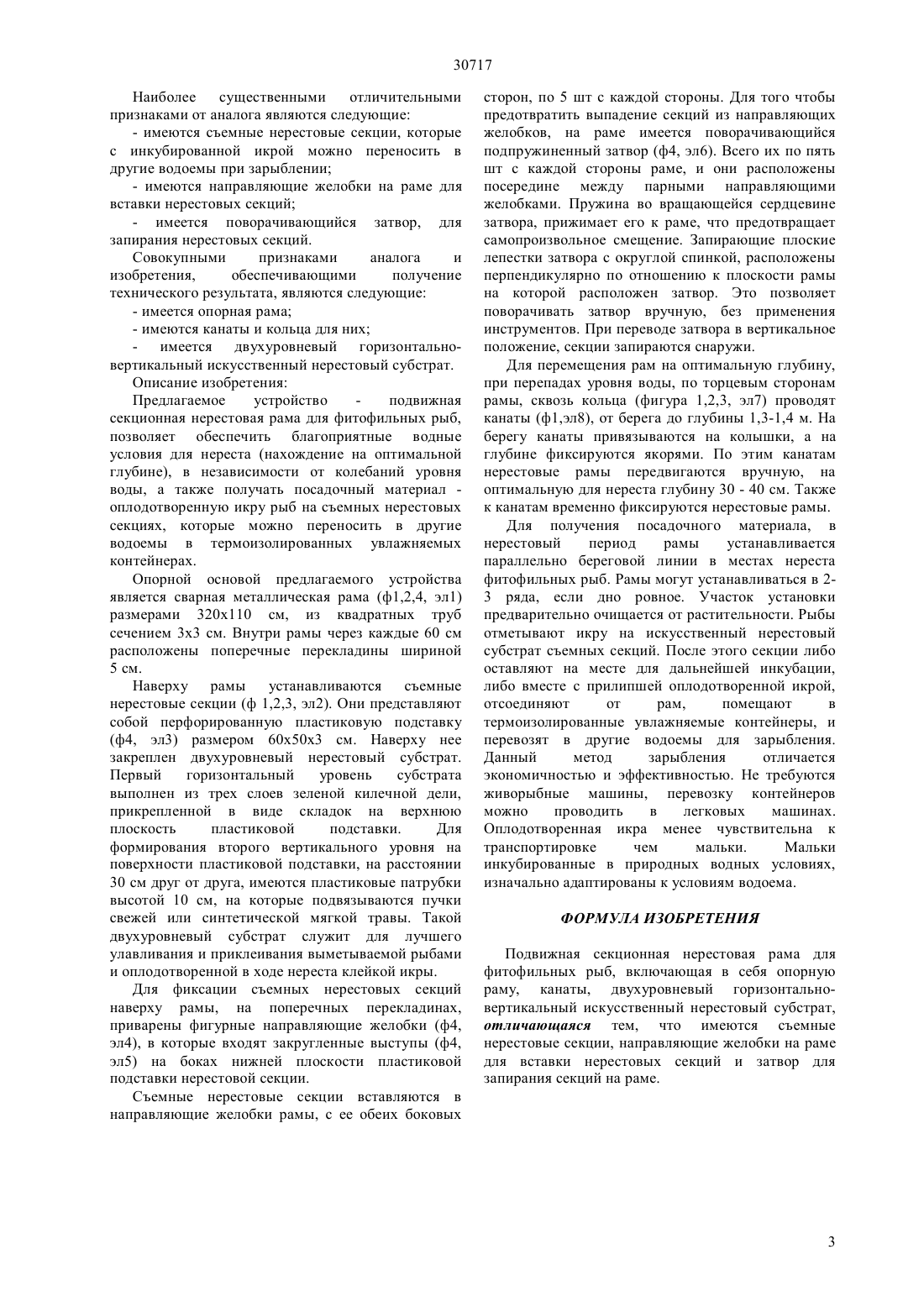

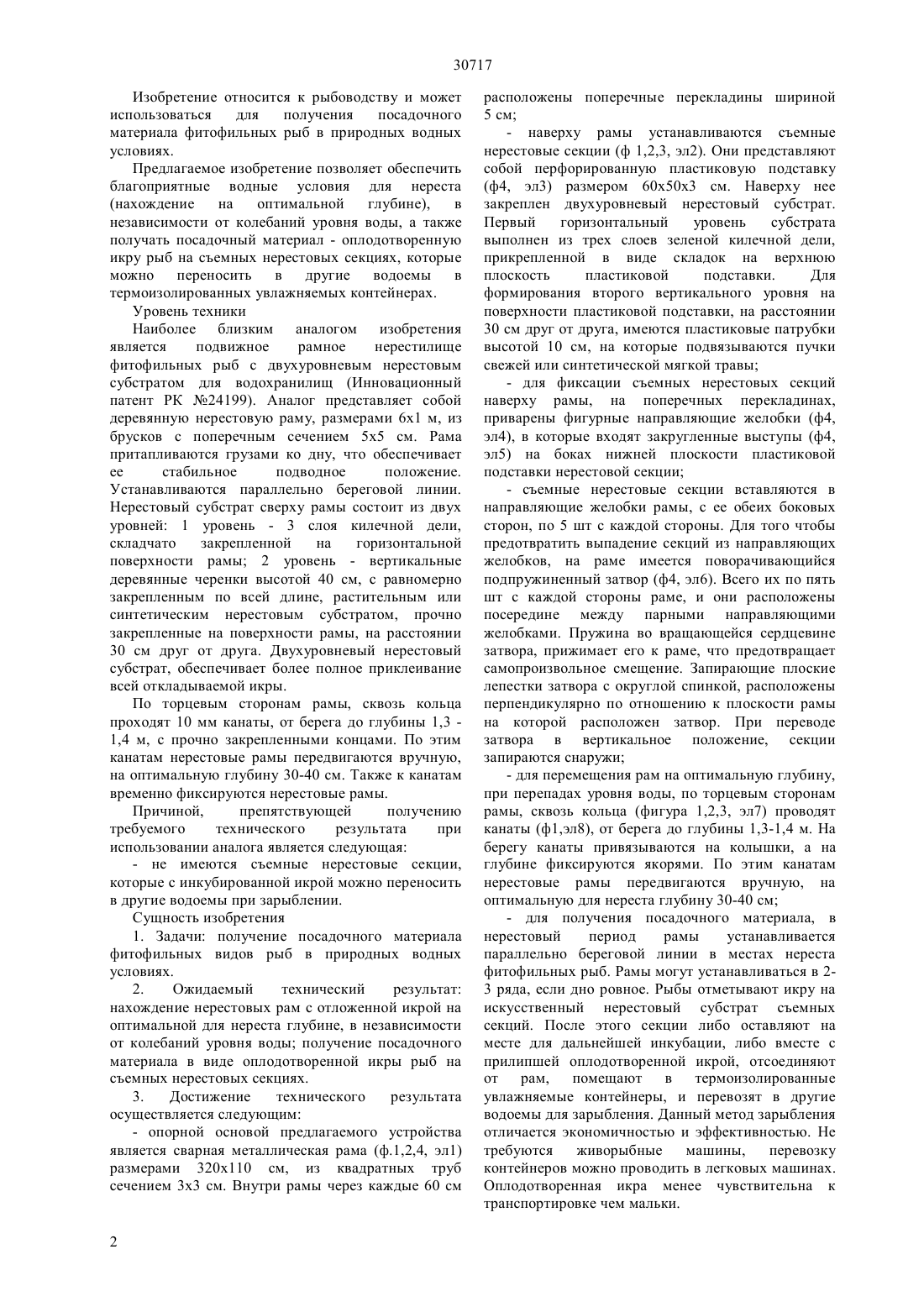

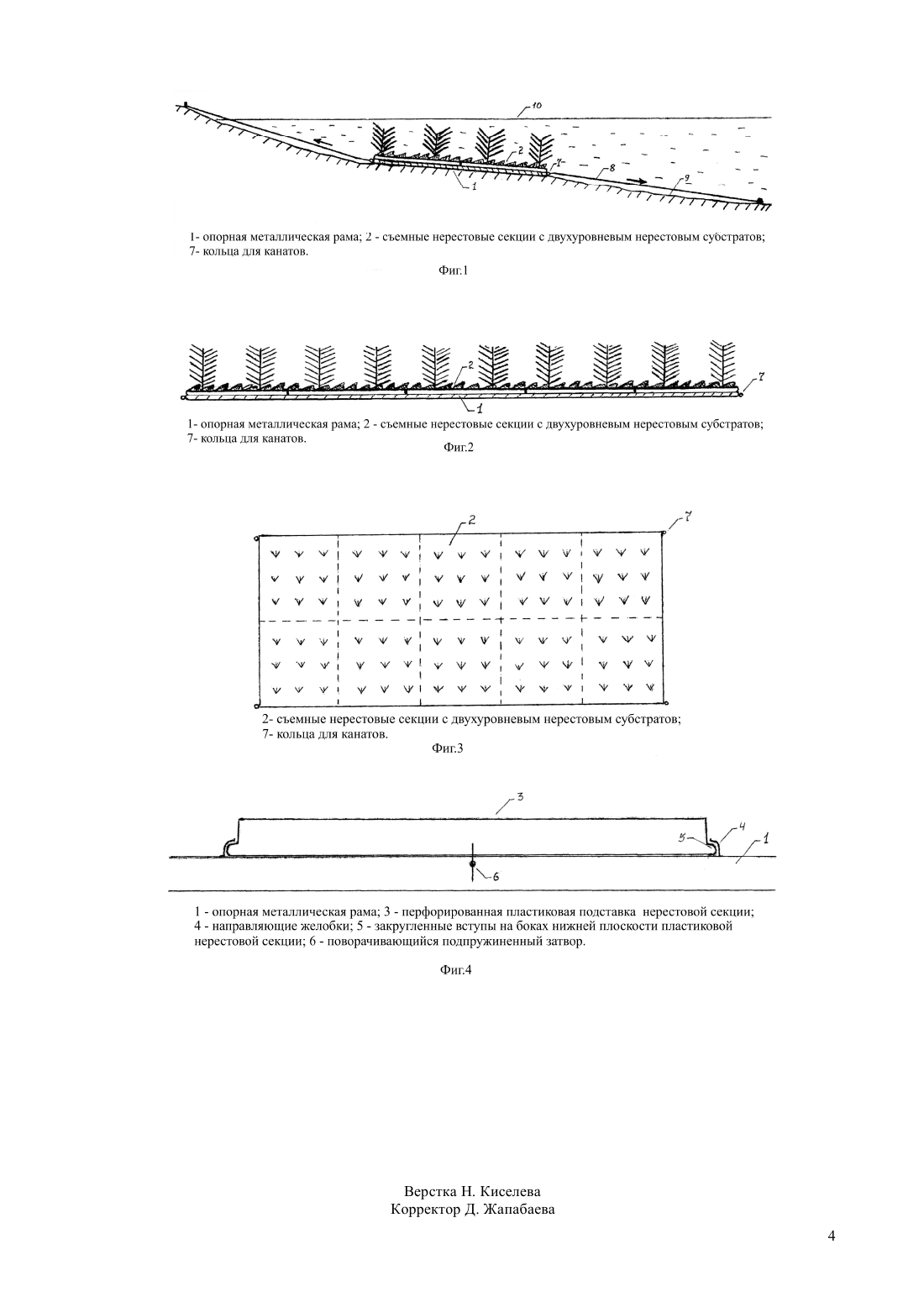

(51) 01 61/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется опорная рама имеются канаты и кольца для них имеется двухуровневый горизонтальновертикальный искусственный нерестовый субстрат. Опорной основой предлагаемого устройства является сварная металлическая рама с поперечными перекладинами. Наверху рамы устанавливаются съемные нерестовые секции с двухуровневым нерестовым субстратом. Для фиксации съемных нерестовых секций наверху рамы, на поперечных перекладинах, приварены фигурные направляющие желобки. Для того чтобы предотвратить выпадение секций из направляющих желобков, на раме имеются поворачивающиеся подпружиненные затворы. Для перемещения рам на оптимальную глубину,при перепадах уровня воды, по торцевым сторонам рамы, сквозь кольца проводят канаты. Для получения посадочного материала, в нерестовый период рамы устанавливается параллельно береговой линии в местах нереста фитофильных рыб. Рыбы отметывают икру на искусственный нерестовый субстрат съемных секций. После этого секции либо оставляют на месте для дальнейшей инкубации,либо вместе с прилипшей оплодотворенной икрой, отсоединяют от рам,помещают в термоизолированные увлажняемые контейнеры, и перевозят в другие водоемы для зарыбления.(72) Исбеков Куаныш Байболатович Ярмолкевич Анна Александровна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ПОДВИЖНАЯ СЕКЦИОННАЯ НЕРЕСТОВАЯ РАМА ДЛЯ ФИТОФИЛЬНЫХ РЫБ(57) Предлагаемое устройство - подвижная секционная нерестовая рама для фитофильных рыб,позволяет обеспечить благоприятные водные условия для нереста, а также получать посадочный материал - оплодотворенную икру рыб на съемных нерестовых секциях, которые можно переносить в другие водоемы в термоизолированных увлажняемых контейнерах. Наиболее близким аналогом изобретения является подвижное рамное нерестилище фитофильных рыб с двухуровневым нерестовым субстратом для водохранилищ (Инновационный патент РК 24199). Наиболее существенными отличительными признаками от аналога являются следующие имеются съемные нерестовые секции имеются направляющие желобки на раме для вставки нерестовых секций имеется поворачивающийся затвор, для запирания нерестовых секций. 30717 Изобретение относится к рыбоводству и может использоваться для получения посадочного материала фитофильных рыб в природных водных условиях. Предлагаемое изобретение позволяет обеспечить благоприятные водные условия для нереста(нахождение на оптимальной глубине),в независимости от колебаний уровня воды, а также получать посадочный материал - оплодотворенную икру рыб на съемных нерестовых секциях, которые можно переносить в другие водоемы в термоизолированных увлажняемых контейнерах. Уровень техники Наиболее близким аналогом изобретения является подвижное рамное нерестилище фитофильных рыб с двухуровневым нерестовым субстратом для водохранилищ (Инновационный патент РК 24199). Аналог представляет собой деревянную нерестовую раму, размерами 61 м, из брусков с поперечным сечением 55 см. Рама притапливаются грузами ко дну, что обеспечивает ее стабильное подводное положение. Устанавливаются параллельно береговой линии. Нерестовый субстрат сверху рамы состоит из двух уровней 1 уровень - 3 слоя килечной дели,складчато закрепленной на горизонтальной поверхности рамы 2 уровень - вертикальные деревянные черенки высотой 40 см, с равномерно закрепленным по всей длине, растительным или синтетическим нерестовым субстратом, прочно закрепленные на поверхности рамы, на расстоянии 30 см друг от друга. Двухуровневый нерестовый субстрат, обеспечивает более полное приклеивание всей откладываемой икры. По торцевым сторонам рамы, сквозь кольца проходят 10 мм канаты, от берега до глубины 1,3 1,4 м, с прочно закрепленными концами. По этим канатам нерестовые рамы передвигаются вручную,на оптимальную глубину 30-40 см. Также к канатам временно фиксируются нерестовые рамы. Причиной,препятствующей получению требуемого технического результата при использовании аналога является следующая- не имеются съемные нерестовые секции,которые с инкубированной икрой можно переносить в другие водоемы при зарыблении. Сущность изобретения 1. Задачи получение посадочного материала фитофильных видов рыб в природных водных условиях. 2. Ожидаемый технический результат нахождение нерестовых рам с отложенной икрой на оптимальной для нереста глубине, в независимости от колебаний уровня воды получение посадочного материала в виде оплодотворенной икры рыб на съемных нерестовых секциях. 3. Достижение технического результата осуществляется следующим- опорной основой предлагаемого устройства является сварная металлическая рама (ф.1,2,4, эл 1) размерами 320110 см, из квадратных труб сечением 33 см. Внутри рамы через каждые 60 см расположены поперечные перекладины шириной 5 см- наверху рамы устанавливаются съемные нерестовые секции (ф 1,2,3, эл 2). Они представляют собой перфорированную пластиковую подставку(ф 4, эл 3) размером 60503 см. Наверху нее закреплен двухуровневый нерестовый субстрат. Первый горизонтальный уровень субстрата выполнен из трех слоев зеленой килечной дели,прикрепленной в виде складок на верхнюю плоскость пластиковой подставки. Для формирования второго вертикального уровня на поверхности пластиковой подставки, на расстоянии 30 см друг от друга, имеются пластиковые патрубки высотой 10 см, на которые подвязываются пучки свежей или синтетической мягкой травы- для фиксации съемных нерестовых секций наверху рамы, на поперечных перекладинах,приварены фигурные направляющие желобки (ф 4,эл 4), в которые входят закругленные выступы (ф 4,эл 5) на боках нижней плоскости пластиковой подставки нерестовой секции- съемные нерестовые секции вставляются в направляющие желобки рамы, с ее обеих боковых сторон, по 5 шт с каждой стороны. Для того чтобы предотвратить выпадение секций из направляющих желобков, на раме имеется поворачивающийся подпружиненный затвор (ф 4, эл 6). Всего их по пять шт с каждой стороны раме, и они расположены посередине между парными направляющими желобками. Пружина во вращающейся сердцевине затвора, прижимает его к раме, что предотвращает самопроизвольное смещение. Запирающие плоские лепестки затвора с округлой спинкой, расположены перпендикулярно по отношению к плоскости рамы на которой расположен затвор. При переводе затвора в вертикальное положение, секции запираются снаружи- для перемещения рам на оптимальную глубину,при перепадах уровня воды, по торцевым сторонам рамы, сквозь кольца (фигура 1,2,3, эл 7) проводят канаты (ф 1,эл 8), от берега до глубины 1,3-1,4 м. На берегу канаты привязываются на колышки, а на глубине фиксируются якорями. По этим канатам нерестовые рамы передвигаются вручную, на оптимальную для нереста глубину 30-40 см- для получения посадочного материала, в нерестовый период рамы устанавливается параллельно береговой линии в местах нереста фитофильных рыб. Рамы могут устанавливаться в 23 ряда, если дно ровное. Рыбы отметывают икру на искусственный нерестовый субстрат съемных секций. После этого секции либо оставляют на месте для дальнейшей инкубации, либо вместе с прилипшей оплодотворенной икрой, отсоединяют от рам, помещают в термоизолированные увлажняемые контейнеры, и перевозят в другие водоемы для зарыбления. Данный метод зарыбления отличается экономичностью и эффективностью. Не требуются живорыбные машины,перевозку контейнеров можно проводить в легковых машинах. Оплодотворенная икра менее чувствительна к транспортировке чем мальки. 30717 Наиболее существенными отличительными признаками от аналога являются следующие- имеются съемные нерестовые секции, которые с инкубированной икрой можно переносить в другие водоемы при зарыблении- имеются направляющие желобки на раме для вставки нерестовых секций- имеется поворачивающийся затвор, для запирания нерестовых секций. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется двухуровневый горизонтальновертикальный искусственный нерестовый субстрат. Описание изобретения Предлагаемое устройство подвижная секционная нерестовая рама для фитофильных рыб,позволяет обеспечить благоприятные водные условия для нереста (нахождение на оптимальной глубине), в независимости от колебаний уровня воды, а также получать посадочный материал оплодотворенную икру рыб на съемных нерестовых секциях, которые можно переносить в другие водоемы в термоизолированных увлажняемых контейнерах. Опорной основой предлагаемого устройства является сварная металлическая рама (ф 1,2,4, эл 1) размерами 320110 см, из квадратных труб сечением 33 см. Внутри рамы через каждые 60 см расположены поперечные перекладины шириной 5 см. Наверху рамы устанавливаются съемные нерестовые секции (ф 1,2,3, эл 2). Они представляют собой перфорированную пластиковую подставку(ф 4, эл 3) размером 60503 см. Наверху нее закреплен двухуровневый нерестовый субстрат. Первый горизонтальный уровень субстрата выполнен из трех слоев зеленой килечной дели,прикрепленной в виде складок на верхнюю плоскость пластиковой подставки. Для формирования второго вертикального уровня на поверхности пластиковой подставки, на расстоянии 30 см друг от друга, имеются пластиковые патрубки высотой 10 см, на которые подвязываются пучки свежей или синтетической мягкой травы. Такой двухуровневый субстрат служит для лучшего улавливания и приклеивания выметываемой рыбами и оплодотворенной в ходе нереста клейкой икры. Для фиксации съемных нерестовых секций наверху рамы, на поперечных перекладинах,приварены фигурные направляющие желобки (ф 4,эл 4), в которые входят закругленные выступы (ф 4,эл 5) на боках нижней плоскости пластиковой подставки нерестовой секции. Съемные нерестовые секции вставляются в направляющие желобки рамы, с ее обеих боковых сторон, по 5 шт с каждой стороны. Для того чтобы предотвратить выпадение секций из направляющих желобков, на раме имеется поворачивающийся подпружиненный затвор (ф 4, эл 6). Всего их по пять шт с каждой стороны раме, и они расположены посередине между парными направляющими желобками. Пружина во вращающейся сердцевине затвора, прижимает его к раме, что предотвращает самопроизвольное смещение. Запирающие плоские лепестки затвора с округлой спинкой, расположены перпендикулярно по отношению к плоскости рамы на которой расположен затвор. Это позволяет поворачивать затвор вручную, без применения инструментов. При переводе затвора в вертикальное положение, секции запираются снаружи. Для перемещения рам на оптимальную глубину,при перепадах уровня воды, по торцевым сторонам рамы, сквозь кольца (фигура 1,2,3, эл 7) проводят канаты (ф 1,эл 8), от берега до глубины 1,3-1,4 м. На берегу канаты привязываются на колышки, а на глубине фиксируются якорями. По этим канатам нерестовые рамы передвигаются вручную, на оптимальную для нереста глубину 30 - 40 см. Также к канатам временно фиксируются нерестовые рамы. Для получения посадочного материала, в нерестовый период рамы устанавливается параллельно береговой линии в местах нереста фитофильных рыб. Рамы могут устанавливаться в 23 ряда, если дно ровное. Участок установки предварительно очищается от растительности. Рыбы отметывают икру на искусственный нерестовый субстрат съемных секций. После этого секции либо оставляют на месте для дальнейшей инкубации,либо вместе с прилипшей оплодотворенной икрой,отсоединяют от рам,помещают в термоизолированные увлажняемые контейнеры, и перевозят в другие водоемы для зарыбления. Данный метод зарыбления отличается экономичностью и эффективностью. Не требуются живорыбные машины, перевозку контейнеров можно проводить в легковых машинах. Оплодотворенная икра менее чувствительна к транспортировке чем мальки. Мальки инкубированные в природных водных условиях,изначально адаптированы к условиям водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ Подвижная секционная нерестовая рама для фитофильных рыб, включающая в себя опорную раму, канаты, двухуровневый горизонтальновертикальный искусственный нерестовый субстрат,отличающаяся тем, что имеются съемные нерестовые секции, направляющие желобки на раме для вставки нерестовых секций и затвор для запирания секций на раме.
