Подвижные рамные нерестилища фитофильных рыб с двухуровневым нерестовым субстратом для водохранилищ

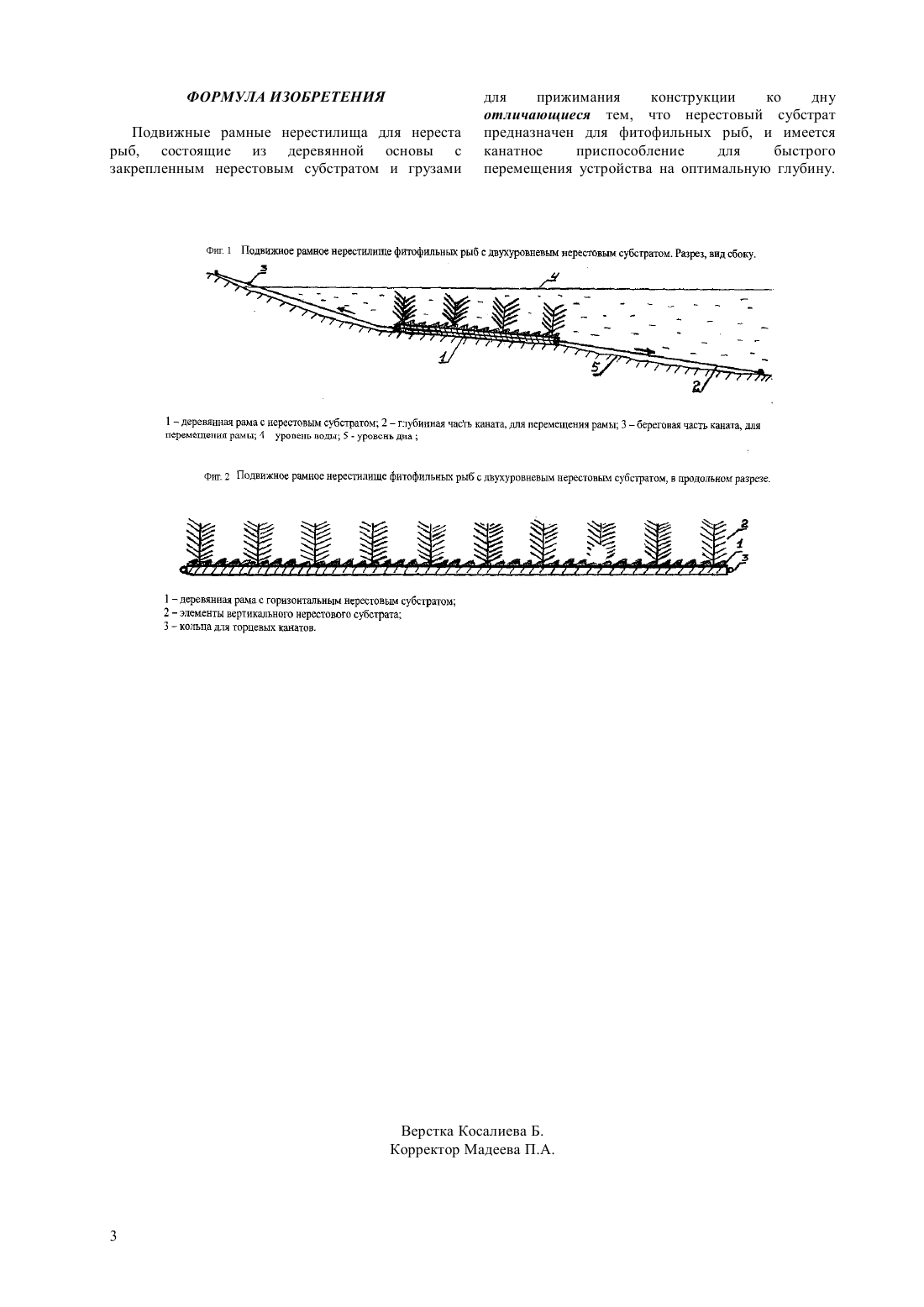

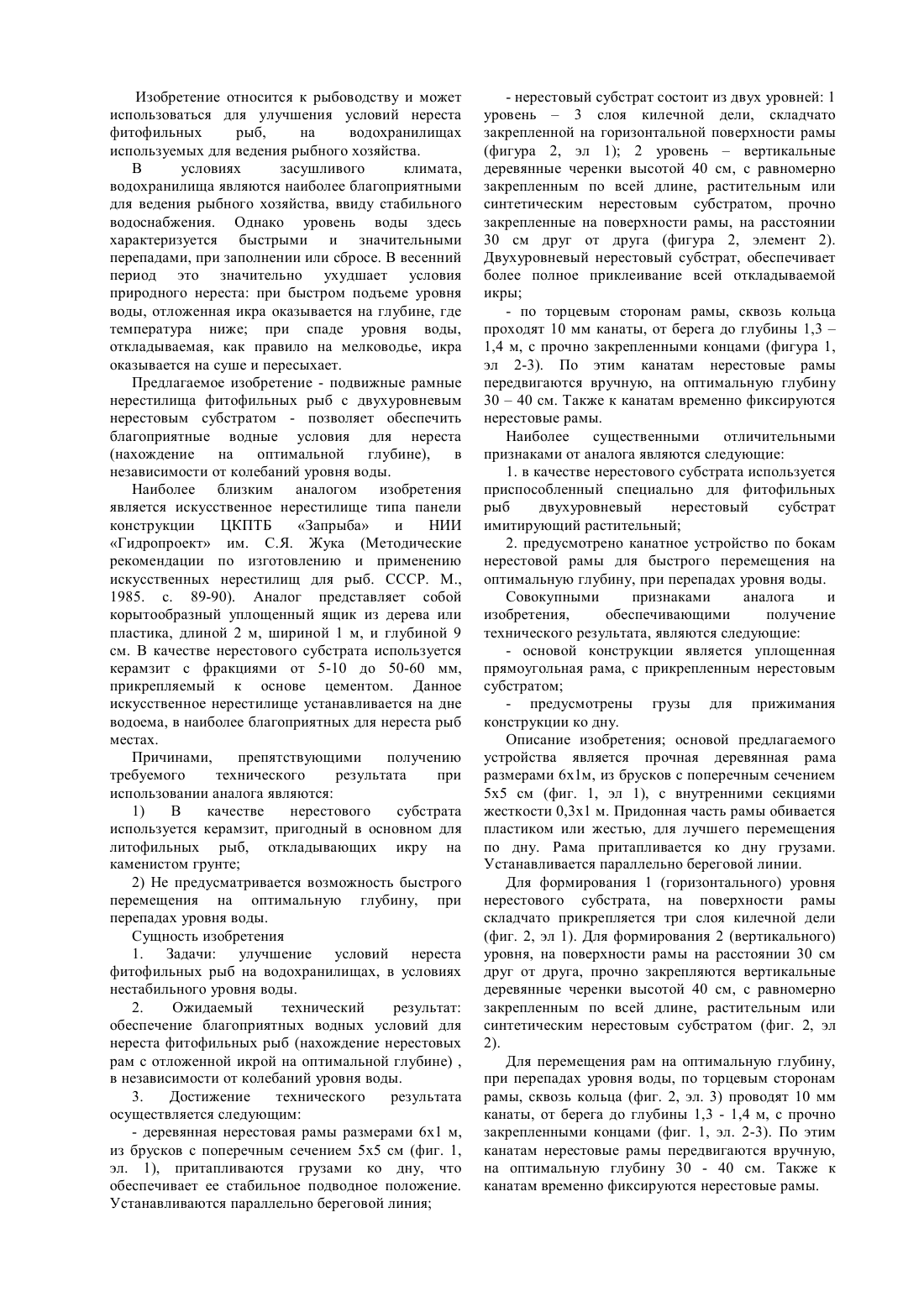

(51) 01 61/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ быстрого перемещения на оптимальную глубину,при перепадах уровня воды. Задачей изобретения является улучшение условий нереста фитофильных рыб на водохранилищах. Ожидаемый технический результат обеспечение благоприятных водных условий для нереста (нахождение отложенной икры на оптимальной глубине) фитофильных рыб, в независимости от колебаний уровня воды на водохранилищах. Основой предлагаемого устройства является прочная деревянная рама размерами 6 х 1 м, из брусков с поперечным сечением 55 см, с внутренними секциями жесткости 0,31 м. Рама притапливается ко дну грузами. Для формирования 1 (горизонтального) уровня нерестового субстрата,на поверхности рамы складчато прикрепляется три слоя килечной дели. Для формирования 2(вертикального) уровня, на поверхности рамы на расстоянии 30 см друг от друга, прочно закрепляются вертикальные деревянные черенки высотой 40 см, с равномерно закрепленным по всей длине,растительным или синтетическим нерестовым субстратом. Для перемещения рам на оптимальную глубину,при перепадах уровня воды, по торцевым сторонам рамы, сквозь кольца проводят 10 мм канаты, от берега до глубины 1,3-1,4 м, с прочно закрепленными концами. По этим канатам нерестовые рамы передвигаются вручную, на оптимальную глубину 30-40 см. Также к канатам временно фиксируются нерестовые рамы.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Жука С.Я.Методические рекомендации по изготовлению и применению искусственных нерестилищ для рыб. М., 1985, с. 89-90(54) ПОДВИЖНЫЕ РАМНЫЕ НЕРЕСТИЛИЩА ФИТОФИЛЬНЫХ РЫБ С ДВУХУРОВНЕВЫМ НЕРЕСТОВЫМ СУБСТРАТОМ ДЛЯ ВОДОХРАНИЛИЩ(57) Предлагаемое устройство - подвижное рамное нерестилище фитофильных рыб - позволяет обеспечить благоприятные водные условия для нереста (нахождение на оптимальной глубине), в независимости от частых колебаний уровня воды на водохранилищах. Наиболее близким аналогом изобретения является искусственное нерестилище типа панели конструкции ЦКПТБ Запрыба и НИИ Гидропроект им. С.Я. Жука. Наиболее существенными отличительными признаками от аналога являются следующие 1) в качестве нерестового субстрата используется приспособленный специально для фитофильных рыб двухуровневый нерестовый субстрат имитирующий растительный 2) предусмотрено канатное устройство по бокам нерестовой рамы для Изобретение относится к рыбоводству и может использоваться для улучшения условий нереста фитофильных рыб,на водохранилищах используемых для ведения рыбного хозяйства. В условиях засушливого климата,водохранилища являются наиболее благоприятными для ведения рыбного хозяйства, ввиду стабильного водоснабжения. Однако уровень воды здесь характеризуется быстрыми и значительными перепадами, при заполнении или сбросе. В весенний период это значительно ухудшает условия природного нереста при быстром подъеме уровня воды, отложенная икра оказывается на глубине, где температура ниже при спаде уровня воды,откладываемая, как правило на мелководье, икра оказывается на суше и пересыхает. Предлагаемое изобретение - подвижные рамные нерестилища фитофильных рыб с двухуровневым нерестовым субстратом - позволяет обеспечить благоприятные водные условия для нереста(нахождение на оптимальной глубине),в независимости от колебаний уровня воды. Наиболее близким аналогом изобретения является искусственное нерестилище типа панели конструкции ЦКПТБ Запрыба и НИИ Гидропроект им. С.Я. Жука (Методические рекомендации по изготовлению и применению искусственных нерестилищ для рыб. СССР. М.,1985. с. 89-90). Аналог представляет собой корытообразный уплощенный ящик из дерева или пластика, длиной 2 м, шириной 1 м, и глубиной 9 см. В качестве нерестового субстрата используется керамзит с фракциями от 5-10 до 50-60 мм,прикрепляемый к основе цементом. Данное искусственное нерестилище устанавливается на дне водоема, в наиболее благоприятных для нереста рыб местах. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются 1) В качестве нерестового субстрата используется керамзит, пригодный в основном для литофильных рыб, откладывающих икру на каменистом грунте 2) Не предусматривается возможность быстрого перемещения на оптимальную глубину, при перепадах уровня воды. Сущность изобретения 1. Задачи улучшение условий нереста фитофильных рыб на водохранилищах, в условиях нестабильного уровня воды. 2. Ожидаемый технический результат обеспечение благоприятных водных условий для нереста фитофильных рыб (нахождение нерестовых рам с отложенной икрой на оптимальной глубине) ,в независимости от колебаний уровня воды. 3. Достижение технического результата осуществляется следующим- деревянная нерестовая рамы размерами 61 м,из брусков с поперечным сечением 55 см (фиг. 1,эл. 1), притапливаются грузами ко дну, что обеспечивает ее стабильное подводное положение. Устанавливаются параллельно береговой линия- нерестовый субстрат состоит из двух уровней 1 уровень 3 слоя килечной дели, складчато закрепленной на горизонтальной поверхности рамы(фигура 2, эл 1) 2 уровеньвертикальные деревянные черенки высотой 40 см, с равномерно закрепленным по всей длине, растительным или синтетическим нерестовым субстратом, прочно закрепленные на поверхности рамы, на расстоянии 30 см друг от друга (фигура 2, элемент 2). Двухуровневый нерестовый субстрат, обеспечивает более полное приклеивание всей откладываемой икры- по торцевым сторонам рамы, сквозь кольца проходят 10 мм канаты, от берега до глубины 1,31,4 м, с прочно закрепленными концами (фигура 1,эл 2-3). По этим канатам нерестовые рамы передвигаются вручную, на оптимальную глубину 3040 см. Также к канатам временно фиксируются нерестовые рамы. Наиболее существенными отличительными признаками от аналога являются следующие 1. в качестве нерестового субстрата используется приспособленный специально для фитофильных рыб двухуровневый нерестовый субстрат имитирующий растительный 2. предусмотрено канатное устройство по бокам нерестовой рамы для быстрого перемещения на оптимальную глубину, при перепадах уровня воды. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- основой конструкции является уплощенная прямоугольная рама, с прикрепленным нерестовым субстратом- предусмотрены грузы для прижимания конструкции ко дну. Описание изобретения основой предлагаемого устройства является прочная деревянная рама размерами 6 х 1 м, из брусков с поперечным сечением 55 см (фиг. 1, эл 1), с внутренними секциями жесткости 0,31 м. Придонная часть рамы обивается пластиком или жестью, для лучшего перемещения по дну. Рама притапливается ко дну грузами. Устанавливается параллельно береговой линии. Для формирования 1 (горизонтального) уровня нерестового субстрата, на поверхности рамы складчато прикрепляется три слоя килечной дели(фиг. 2, эл 1). Для формирования 2 (вертикального) уровня, на поверхности рамы на расстоянии 30 см друг от друга, прочно закрепляются вертикальные деревянные черенки высотой 40 см, с равномерно закрепленным по всей длине, растительным или синтетическим нерестовым субстратом (фиг. 2, эл 2). Для перемещения рам на оптимальную глубину,при перепадах уровня воды, по торцевым сторонам рамы, сквозь кольца (фиг. 2, эл. 3) проводят 10 мм канаты, от берега до глубины 1,3 - 1,4 м, с прочно закрепленными концами (фиг. 1, эл. 2-3). По этим канатам нерестовые рамы передвигаются вручную,на оптимальную глубину 30 - 40 см. Также к канатам временно фиксируются нерестовые рамы. ФОРМУЛА ИЗОБРЕТЕНИЯ Подвижные рамные нерестилища для нереста рыб, состоящие из деревянной основы с закрепленным нерестовым субстратом и грузами для прижимания конструкции ко дну отличающиеся тем, что нерестовый субстрат предназначен для фитофильных рыб, и имеется канатное приспособление для быстрого перемещения устройства на оптимальную глубину.
