Электрозвуковой рыбозаградитель с якорным фиксатором для водохранилищ

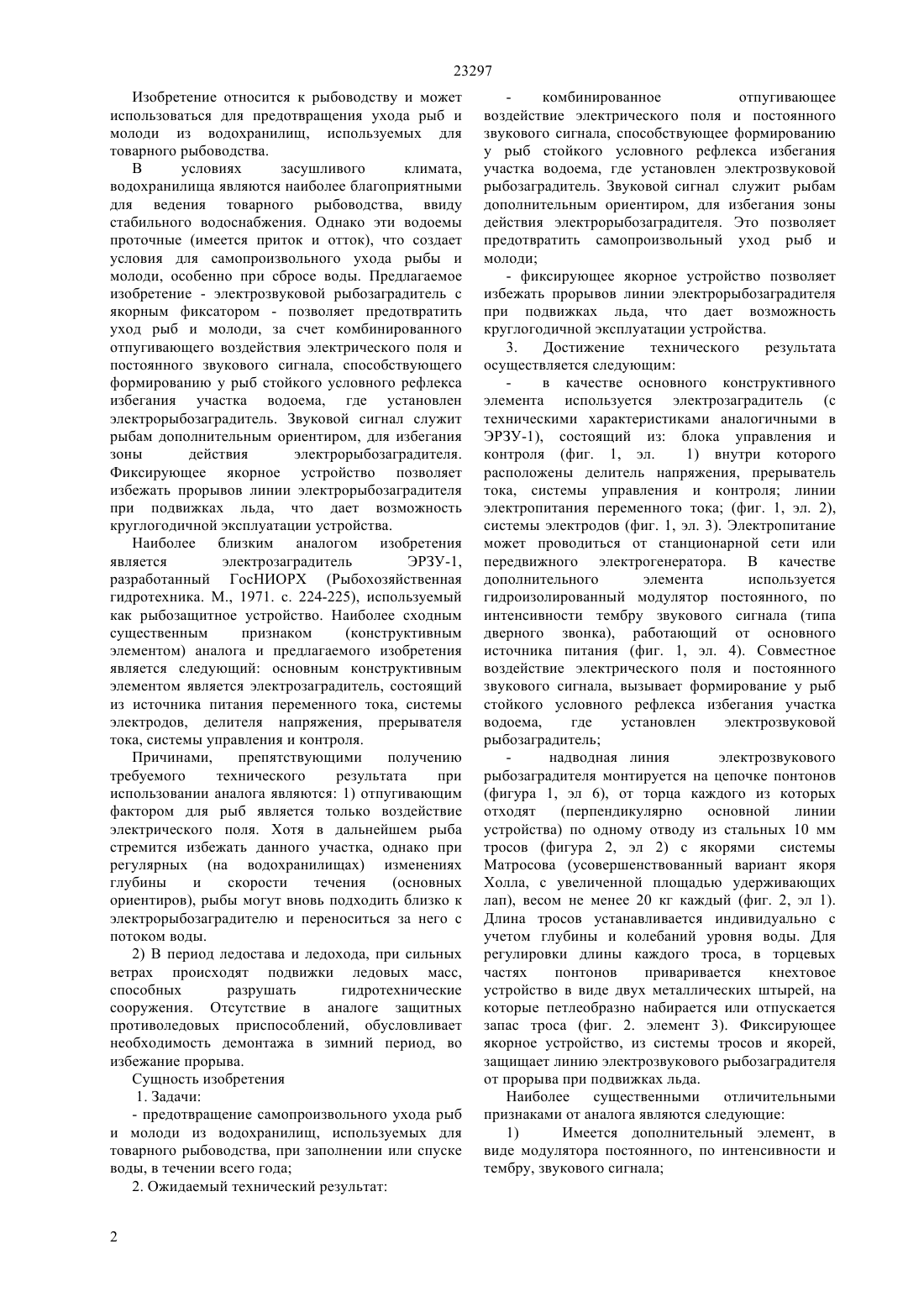

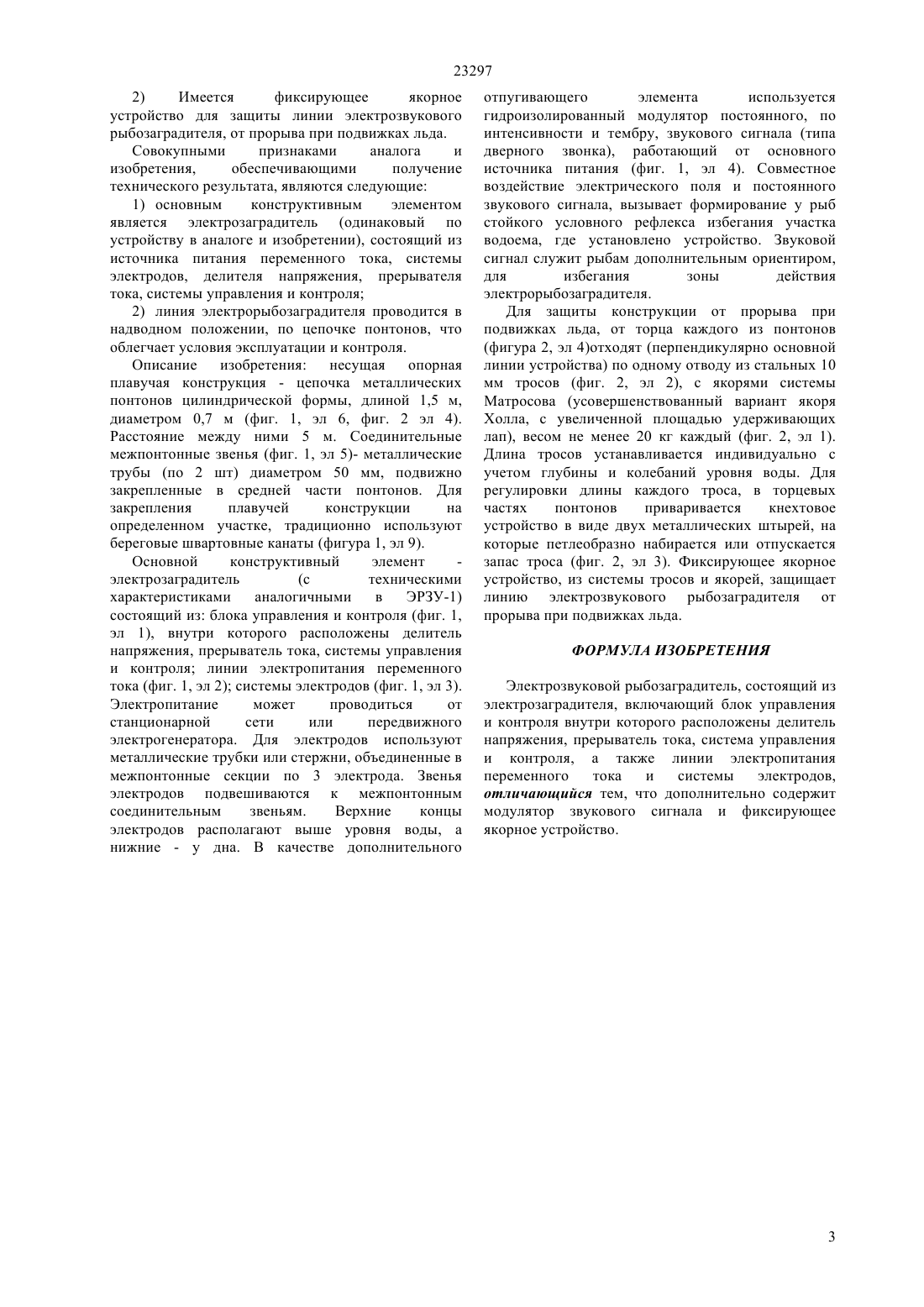

(51) 01 61/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Электропитание может проводиться от станционарной сети или передвижного электрогенератора. Для электродов используют металлические трубки или стержни, объединенные в межпонтонные секции по 3 электрода. Звенья электродов подвешиваются к межпонтонным концы соединительным звеньям. Верхние электродов располагают выше уровня воды, а нижние - у дна. В качестве дополнительного отпугивающего элемента используется гидроизолированный модулятор постоянного, по интенсивности и тембру, звукового сигнала (типа дверного звонка), работающий от основного источника питания. Совместное воздействие электрического поля и постоянного звукового сигнала, вызывает формирование у рыб стойкого условного рефлекса избегания участка водоема, где установлено устройство. Звуковой сигнал служит рыбам дополнительным ориентиром, для избегания зоны действия электрорыбозаградителя. надводная линия электрозвукового рыбозаградителя монтируется на цепочке понтонов,от торца каждого из которых отходят(перпендикулярно основной линии устройства) по одному отводу из стальных 10 мм тросов с якорями системы Матросова. Для регулировки длины каждого троса, в торцевых частях понтонов приваривается кнехтовое устройство в виде двух металлических штырей, на которые петлеобразно набирается или отпускается запас троса. Фиксирующее якорное устройство, из системы тросов и якорей, защищает линию электрозвукового рыбозаградителя от прорыва при подвижках льда.(72) Мурзашев Туреш Каиржанович Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ЭЛЕКТРОЗВУКОВОЙ РЫБОЗАГРАДИТЕЛЬ С ЯКОРНЫМ ФИКСАТОРОМ ДЛЯ ВОДОХРАНИЛИЩ(57) Задачей изобретения является предотвращение самопроизвольного ухода рыб и молоди из водохранилищ, при заполнении или спуске воды. Ожидаемый технический результат комбинированное отпугивающее воздействие электрического поля и постоянного звукового сигнала, способствующее формированию у рыб стойкого условного рефлекса избегания участка водоема,где установлен электрозвуковой рыбозаградитель фиксирующее якорное устройство позволяет избежать прорывов линии электрорыбозаградителя при подвижках льда, что дает возможность круглогодичной эксплуатации устройства. Достижение технического результата осуществляется следующим- основной конструктивный элемент это электрозаградитель(с техническими характеристиками аналогичными в ЭРЗУ-1),состоящий из блока управления и контроля(делителя напряжения, прерывателя тока, системы управления и контроля), линии электропитания переменного тока,системы электродов. 23297 Изобретение относится к рыбоводству и может использоваться для предотвращения ухода рыб и молоди из водохранилищ, используемых для товарного рыбоводства. В условиях засушливого климата,водохранилища являются наиболее благоприятными для ведения товарного рыбоводства, ввиду стабильного водоснабжения. Однако эти водоемы проточные (имеется приток и отток), что создает условия для самопроизвольного ухода рыбы и молоди, особенно при сбросе воды. Предлагаемое изобретение - электрозвуковой рыбозаградитель с якорным фиксатором - позволяет предотвратить уход рыб и молоди, за счет комбинированного отпугивающего воздействия электрического поля и постоянного звукового сигнала, способствующего формированию у рыб стойкого условного рефлекса избегания участка водоема, где установлен электрорыбозаградитель. Звуковой сигнал служит рыбам дополнительным ориентиром, для избегания зоны действия электрорыбозаградителя. Фиксирующее якорное устройство позволяет избежать прорывов линии электрорыбозаградителя при подвижках льда, что дает возможность круглогодичной эксплуатации устройства. Наиболее близким аналогом изобретения является электрозаградитель ЭРЗУ-1,разработанный ГосНИОРХ (Рыбохозяйственная гидротехника. М., 1971. с. 224-225), используемый как рыбозащитное устройство. Наиболее сходным существенным признаком(конструктивным элементом) аналога и предлагаемого изобретения является следующий основным конструктивным элементом является электрозаградитель, состоящий из источника питания переменного тока, системы электродов, делителя напряжения, прерывателя тока, системы управления и контроля. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются 1) отпугивающим фактором для рыб является только воздействие электрического поля. Хотя в дальнейшем рыба стремится избежать данного участка, однако при регулярных (на водохранилищах) изменениях глубины и скорости течения(основных ориентиров), рыбы могут вновь подходить близко к электрорыбозаградителю и переноситься за него с потоком воды. 2) В период ледостава и ледохода, при сильных ветрах происходят подвижки ледовых масс,способных разрушать гидротехнические сооружения. Отсутствие в аналоге защитных противоледовых приспособлений, обусловливает необходимость демонтажа в зимний период, во избежание прорыва. Сущность изобретения 1. Задачи- предотвращение самопроизвольного ухода рыб и молоди из водохранилищ, используемых для товарного рыбоводства, при заполнении или спуске воды, в течении всего года 2. Ожидаемый технический результат 2 комбинированное отпугивающее воздействие электрического поля и постоянного звукового сигнала, способствующее формированию у рыб стойкого условного рефлекса избегания участка водоема, где установлен электрозвуковой рыбозаградитель. Звуковой сигнал служит рыбам дополнительным ориентиром, для избегания зоны действия электрорыбозаградителя. Это позволяет предотвратить самопроизвольный уход рыб и молоди- фиксирующее якорное устройство позволяет избежать прорывов линии электрорыбозаградителя при подвижках льда, что дает возможность круглогодичной эксплуатации устройства. 3. Достижение технического результата осуществляется следующим в качестве основного конструктивного элемента используется электрозаградитель (с техническими характеристиками аналогичными в ЭРЗУ-1), состоящий из блока управления и контроля (фиг. 1, эл. 1) внутри которого расположены делитель напряжения, прерыватель тока, системы управления и контроля линии электропитания переменного тока (фиг. 1, эл. 2),системы электродов (фиг. 1, эл. 3). Электропитание может проводиться от станционарной сети или передвижного электрогенератора. В качестве дополнительного элемента используется гидроизолированный модулятор постоянного, по интенсивности тембру звукового сигнала (типа дверного звонка), работающий от основного источника питания (фиг. 1, эл. 4). Совместное воздействие электрического поля и постоянного звукового сигнала, вызывает формирование у рыб стойкого условного рефлекса избегания участка водоема,где установлен электрозвуковой рыбозаградитель надводная линия электрозвукового рыбозаградителя монтируется на цепочке понтонов(фигура 1, эл 6), от торца каждого из которых отходят(перпендикулярно основной линии устройства) по одному отводу из стальных 10 мм тросов (фигура 2, эл 2) с якорями системы Матросова (усовершенствованный вариант якоря Холла, с увеличенной площадью удерживающих лап), весом не менее 20 кг каждый (фиг. 2, эл 1). Длина тросов устанавливается индивидуально с учетом глубины и колебаний уровня воды. Для регулировки длины каждого троса, в торцевых частях понтонов приваривается кнехтовое устройство в виде двух металлических штырей, на которые петлеобразно набирается или отпускается запас троса (фиг. 2. элемент 3). Фиксирующее якорное устройство, из системы тросов и якорей,защищает линию электрозвукового рыбозаградителя от прорыва при подвижках льда. Наиболее существенными отличительными признаками от аналога являются следующие 1) Имеется дополнительный элемент, в виде модулятора постоянного, по интенсивности и тембру, звукового сигнала 23297 2) Имеется фиксирующее якорное устройство для защиты линии электрозвукового рыбозаградителя, от прорыва при подвижках льда. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие 1) основным конструктивным элементом является электрозаградитель (одинаковый по устройству в аналоге и изобретении), состоящий из источника питания переменного тока, системы электродов, делителя напряжения, прерывателя тока, системы управления и контроля 2) линия электрорыбозаградителя проводится в надводном положении, по цепочке понтонов, что облегчает условия эксплуатации и контроля. Описание изобретения несущая опорная плавучая конструкция - цепочка металлических понтонов цилиндрической формы, длиной 1,5 м,диаметром 0,7 м (фиг. 1, эл 6, фиг. 2 эл 4). Расстояние между ними 5 м. Соединительные межпонтонные звенья (фиг. 1, эл 5)- металлические трубы (по 2 шт) диаметром 50 мм, подвижно закрепленные в средней части понтонов. Для закрепления плавучей конструкции на определенном участке, традиционно используют береговые швартовные канаты (фигура 1, эл 9). Основной конструктивный элемент электрозаградитель(с техническими характеристиками аналогичными в ЭРЗУ-1) состоящий из блока управления и контроля (фиг. 1,эл 1), внутри которого расположены делитель напряжения, прерыватель тока, системы управления и контроля линии электропитания переменного тока (фиг. 1, эл 2) системы электродов (фиг. 1, эл 3). Электропитание может проводиться от станционарной сети или передвижного электрогенератора. Для электродов используют металлические трубки или стержни, объединенные в межпонтонные секции по 3 электрода. Звенья электродов подвешиваются к межпонтонным соединительным звеньям. Верхние концы электродов располагают выше уровня воды, а нижние - у дна. В качестве дополнительного отпугивающего элемента используется гидроизолированный модулятор постоянного, по интенсивности и тембру, звукового сигнала (типа дверного звонка), работающий от основного источника питания (фиг. 1, эл 4). Совместное воздействие электрического поля и постоянного звукового сигнала, вызывает формирование у рыб стойкого условного рефлекса избегания участка водоема, где установлено устройство. Звуковой сигнал служит рыбам дополнительным ориентиром,для избегания зоны действия электрорыбозаградителя. Для защиты конструкции от прорыва при подвижках льда, от торца каждого из понтонов(фигура 2, эл 4)отходят (перпендикулярно основной линии устройства) по одному отводу из стальных 10 мм тросов (фиг. 2, эл 2), с якорями системы Матросова (усовершенствованный вариант якоря Холла, с увеличенной площадью удерживающих лап), весом не менее 20 кг каждый (фиг. 2, эл 1). Длина тросов устанавливается индивидуально с учетом глубины и колебаний уровня воды. Для регулировки длины каждого троса, в торцевых частях понтонов приваривается кнехтовое устройство в виде двух металлических штырей, на которые петлеобразно набирается или отпускается запас троса (фиг. 2, эл 3). Фиксирующее якорное устройство, из системы тросов и якорей, защищает линию электрозвукового рыбозаградителя от прорыва при подвижках льда. ФОРМУЛА ИЗОБРЕТЕНИЯ Электрозвуковой рыбозаградитель, состоящий из электрозаградителя, включающий блок управления и контроля внутри которого расположены делитель напряжения, прерыватель тока, система управления и контроля, а также линии электропитания переменного тока и системы электродов,отличающийся тем, что дополнительно содержит модулятор звукового сигнала и фиксирующее якорное устройство.
