Рыбоводная установка замкнутого водоснабжения модульного типа “галс-м” (рузв “галс-м)

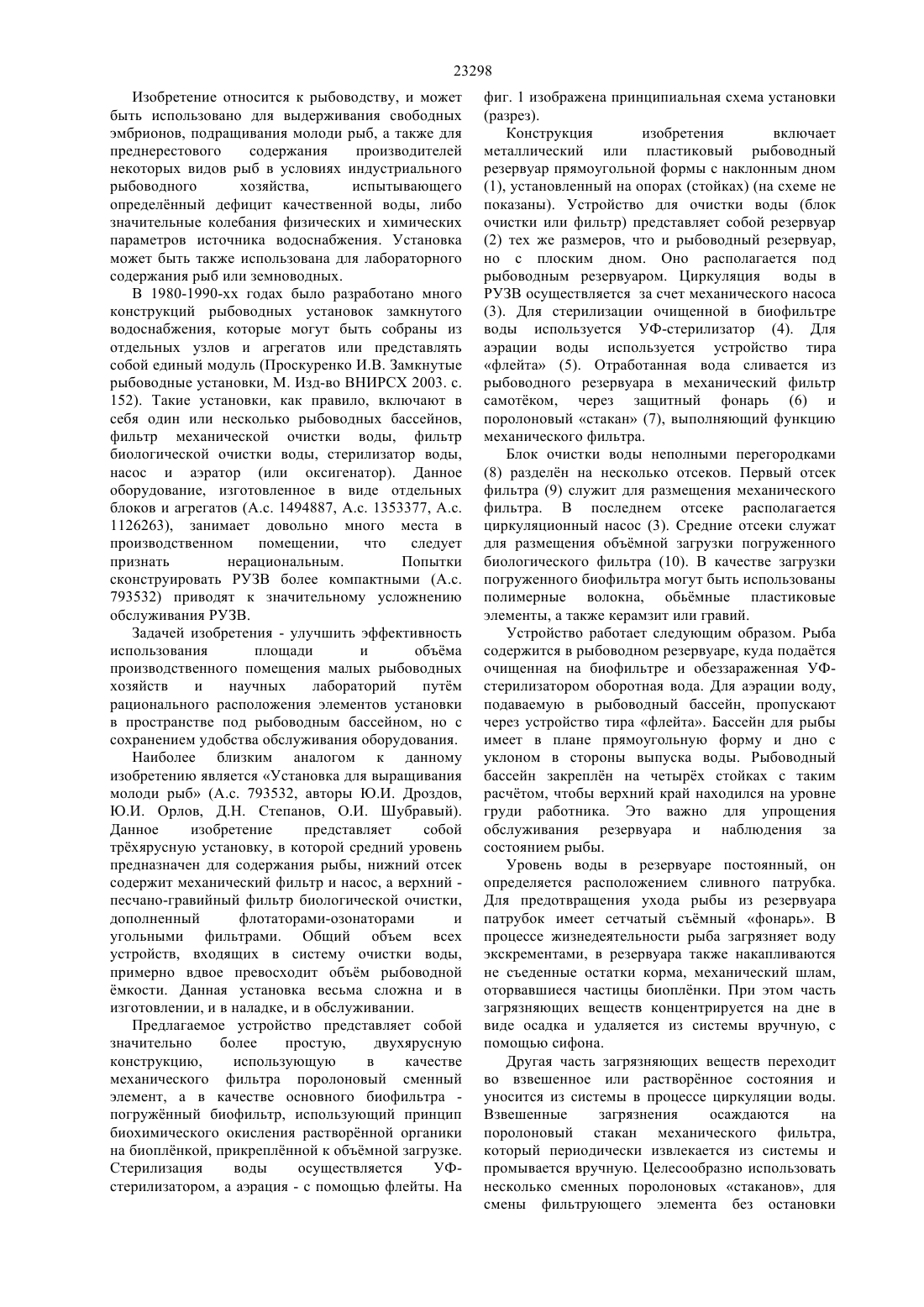

(51) 01 61/00 (2010.01) 02 3/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Уровень воды в бассейне постоянный, он определяется расположением сливного патрубка. Для предотвращения ухода рыбы из бассейна патрубок имеет сетчатый съмный фонарь. В процессе жизнедеятельности рыба загрязняет воду,при этом часть загрязняющих веществ концентрируется на дне в виде осадка и удаляется из системы вручную, с помощью сифона. Другая часть загрязняющих веществ переходит во взвешенное и растворнное состояния и уносится из системы в процессе циркуляции воды. Взвешенные загрязнения осаждаются на поролоновый стакан механического фильтра,который периодически извлекается из системы и промывается вручную. Целесообразно использовать несколько сменных поролоновых стаканов, для смены фильтрующего элемента без остановки системы. Растворнные загрязняющие вещества поглощаются микроорганизмами биоплнки,развивающейся на поверхности загрузки биологического фильтра. В качестве загрузки погруженного биофильтра могут быть использованы полимерные волокна, объмные пластиковые элементы, а также керамзит или гравий. Для улучшения очистки оборотной воды от нитратов, а следовательно и для снижения потребности в подпиточной воде, в биологическом фильтре можно разместить водные растения. В этом случае под рыбоводным бассейном необходимо поместить источник света для их жизнедеятельности. Циркуляция воды в РУЗВ осуществляется за счт механического насоса, расположенного в последнем отсеке комбинированного фильтра. В этот же отсек подводится труба (либо шланг) с подпиточной водой. В этом же отсеке можно расположить распылитель аэратора для дополнительной аэрации воды,а также нагревательный элемент терморегулятора,если в этом возникает необходимость. Основные конструктивные элементы установки рыбоводный бассейн и блок очистки воды могут быть выполнены из металла или пластика. Флейта выполняется из пластиковой трубки. Циркуляционный насос и УФ-стерилизатор устанавливаются в РУЗВ как готовые дополнительные устройства.(73) Товарищество с ограниченной ответственностью Казахский научно исследовательский институт рыбного хозяйства(54) РЫБОВОДНАЯ УСТАНОВКА ЗАМКНУТОГО ВОДОСНАБЖЕНИЯ МОДУЛЬНОГО ТИПА ГАЛС - М (РУЗВ ГАЛС - М)(57) Изобретение относится к рыбоводству, и может быть использовано для выдерживания свободных эмбрионов, подращивания молоди рыб, а также для преднерестового содержания производителей некоторых видов рыб в условиях индустриального рыбоводного хозяйства,испытывающего определнный дефицит качественной воды, либо значительные колебания физических и химических параметров источника водоснабжения. Установка может быть также использована для лабораторного содержания рыб или земноводных. Предлагаемое устройство представляет собой двухярусную конструкцию, использующую в качестве механического фильтра поролоновый сменный элемент, а в качестве основного биофильтра погружнный биофильтр,использующий принцип биохимического окисления растворнной органики на биоплнкой,прикреплнной к объмной загрузке. Стерилизация воды осуществляется УФ-стерилизатором, а аэрация- с помощью флейты. Устройство работает следующим образом. Рыба содержится в рыбоводном бассейне, куда податся очищенная на биофильтре и обеззараженная УФстерилизатором оборотная вода. Для аэрации воду,подаваемую в рыбоводный бассейн, пропускают через устройство тира флейта. Бассейн для рыбы имеет в плане прямоугольную форму и дно с уклоном в стороны выпуска воды. Рыбоводный бассейн закреплн на четырх стойках с таким расчтом, чтобы верхний край находился на уровне груди работника. Это важно для упрощения обслуживания бассейна и наблюдения за состоянием рыбы. 23298 Изобретение относится к рыбоводству, и может быть использовано для выдерживания свободных эмбрионов, подращивания молоди рыб, а также для преднерестового содержания производителей некоторых видов рыб в условиях индустриального рыбоводного хозяйства,испытывающего определнный дефицит качественной воды, либо значительные колебания физических и химических параметров источника водоснабжения. Установка может быть также использована для лабораторного содержания рыб или земноводных. В 1980-1990-хх годах было разработано много конструкций рыбоводных установок замкнутого водоснабжения, которые могут быть собраны из отдельных узлов и агрегатов или представлять собой единый модуль (Проскуренко И.В. Замкнутые рыбоводные установки, М. Изд-во ВНИРСХ 2003. с. 152). Такие установки, как правило, включают в себя один или несколько рыбоводных бассейнов,фильтр механической очистки воды, фильтр биологической очистки воды, стерилизатор воды,насос и аэратор (или оксигенатор). Данное оборудование, изготовленное в виде отдельных блоков и агрегатов (А.с. 1494887, А.с. 1353377, А.с. 1126263), занимает довольно много места в производственном помещении,что следует признать нерациональным. Попытки сконструировать РУЗВ более компактными (А.с. 793532) приводят к значительному усложнению обслуживания РУЗВ. Задачей изобретения - улучшить эффективность использования площади и объма производственного помещения малых рыбоводных хозяйств и научных лабораторий путм рационального расположения элементов установки в пространстве под рыбоводным бассейном, но с сохранением удобства обслуживания оборудования. Наиболее близким аналогом к данному изобретению является Установка для выращивания молоди рыб (А.с. 793532, авторы Ю.И. Дроздов,Ю.И. Орлов, Д.Н. Степанов, О.И. Шубравый). Данное изобретение представляет собой трхярусную установку, в которой средний уровень предназначен для содержания рыбы, нижний отсек содержит механический фильтр и насос, а верхний песчано-гравийный фильтр биологической очистки,дополненный флотаторами-озонаторами и угольными фильтрами. Общий объем всех устройств, входящих в систему очистки воды,примерно вдвое превосходит объм рыбоводной мкости. Данная установка весьма сложна и в изготовлении, и в наладке, и в обслуживании. Предлагаемое устройство представляет собой значительно более простую,двухярусную конструкцию,использующую в качестве механического фильтра поролоновый сменный элемент, а в качестве основного биофильтра погружнный биофильтр, использующий принцип биохимического окисления растворнной органики на биоплнкой, прикреплнной к объмной загрузке. Стерилизация воды осуществляется УФстерилизатором, а аэрация - с помощью флейты. На фиг. 1 изображена принципиальная схема установки(разрез). Конструкция изобретения включает металлический или пластиковый рыбоводный резервуар прямоугольной формы с наклонным дном(1), установленный на опорах (стойках) (на схеме не показаны). Устройство для очистки воды (блок очистки или фильтр) представляет собой резервуар(2) тех же размеров, что и рыбоводный резервуар,но с плоским дном. Оно располагается под рыбоводным резервуаром. Циркуляция воды в РУЗВ осуществляется за счет механического насоса(3). Для стерилизации очищенной в биофильтре воды используется УФ-стерилизатор (4). Для аэрации воды используется устройство тира флейта (5). Отработанная вода сливается из рыбоводного резервуара в механический фильтр самотком, через защитный фонарь (6) и поролоновый стакан (7), выполняющий функцию механического фильтра. Блок очистки воды неполными перегородками(8) разделн на несколько отсеков. Первый отсек фильтра (9) служит для размещения механического фильтра. В последнем отсеке располагается циркуляционный насос (3). Средние отсеки служат для размещения объмной загрузки погруженного биологического фильтра (10). В качестве загрузки погруженного биофильтра могут быть использованы полимерные волокна, обьмные пластиковые элементы, а также керамзит или гравий. Устройство работает следующим образом. Рыба содержится в рыбоводном резервуаре, куда податся очищенная на биофильтре и обеззараженная УФстерилизатором оборотная вода. Для аэрации воду,подаваемую в рыбоводный бассейн, пропускают через устройство тира флейта. Бассейн для рыбы имеет в плане прямоугольную форму и дно с уклоном в стороны выпуска воды. Рыбоводный бассейн закреплн на четырх стойках с таким расчтом, чтобы верхний край находился на уровне груди работника. Это важно для упрощения обслуживания резервуара и наблюдения за состоянием рыбы. Уровень воды в резервуаре постоянный, он определяется расположением сливного патрубка. Для предотвращения ухода рыбы из резервуара патрубок имеет сетчатый съмный фонарь. В процессе жизнедеятельности рыба загрязняет воду экскрементами, в резервуара также накапливаются не съеденные остатки корма, механический шлам,оторвавшиеся частицы биоплнки. При этом часть загрязняющих веществ концентрируется на дне в виде осадка и удаляется из системы вручную, с помощью сифона. Другая часть загрязняющих веществ переходит во взвешенное или растворнное состояния и уносится из системы в процессе циркуляции воды. Взвешенные загрязнения осаждаются на поролоновый стакан механического фильтра,который периодически извлекается из системы и промывается вручную. Целесообразно использовать несколько сменных поролоновых стаканов, для смены фильтрующего элемента без остановки 23298 системы. Растворнные загрязняющие вещества поглощаются микроорганизмами биоплнки,развивающейся на поверхности загрузки биологического фильтра. В качестве загрузки погруженного биофильтра могут быть использованы полимерные волокна, объмные пластиковые элементы, а также керамзит или гравий. Циркуляция воды в РУЗВ осуществляется за счт механического насоса, расположенного в последнем отсеке комбинированного фильтра. В этом же отсеке можно расположить распылитель аэратора для дополнительной аэрации воды, а также нагревательный элемент терморегулятора, если в этом возникает необходимость. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для выращивания молоди рыб,включающая резервуар для рыб, замкнутую систему циркуляции воды с насосом, фильтрами грубой и биологической очистки воды и устройством для аэрации воды, отличающаяся тем, что единый блок механической и биологической очистки воды, а также насос и стерилизатор воды конструктивно смонтированы с резервуаром в единое целое и расположены под ним.
