Устройство для сбора яиц артемии с поверхности акватории

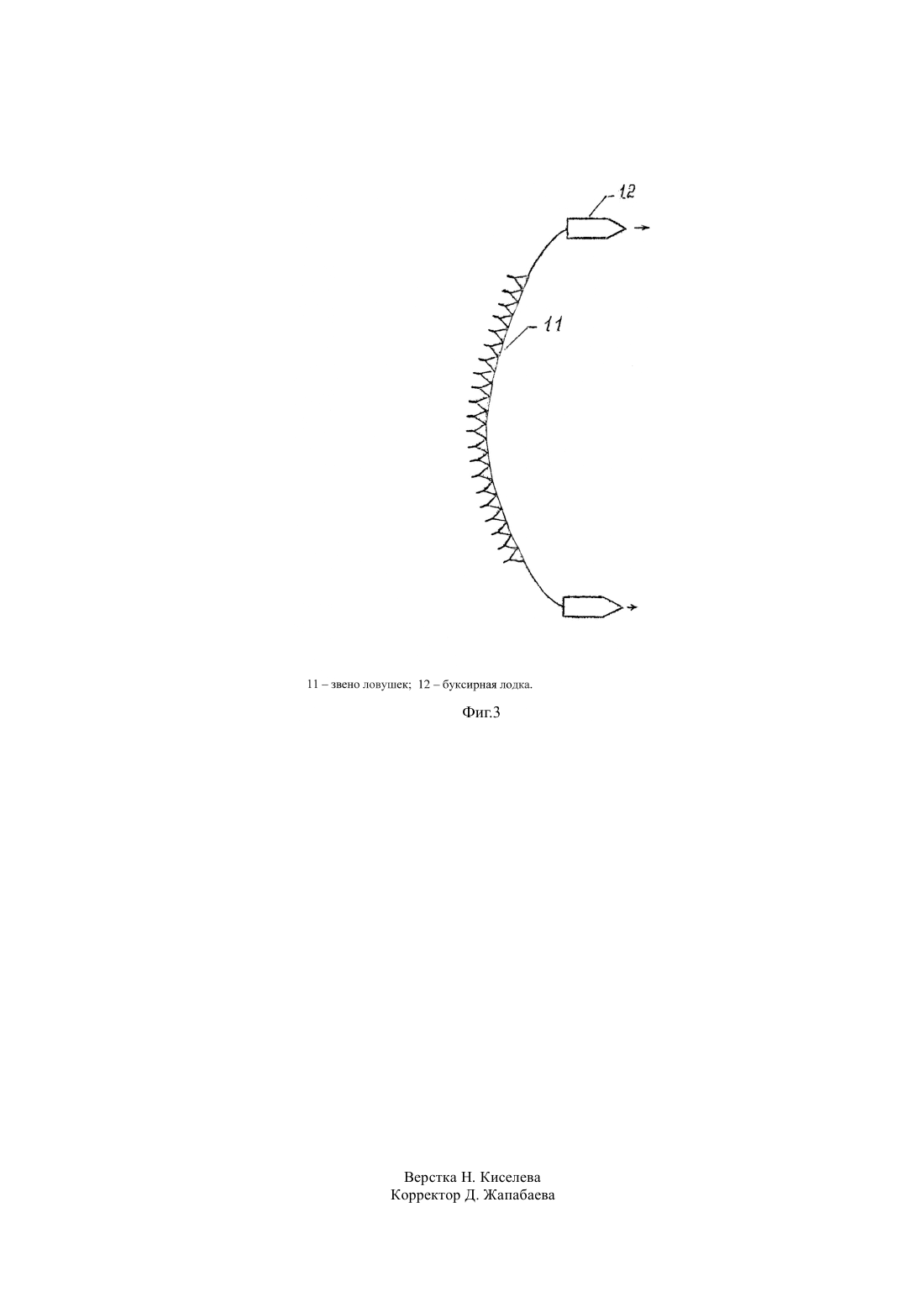

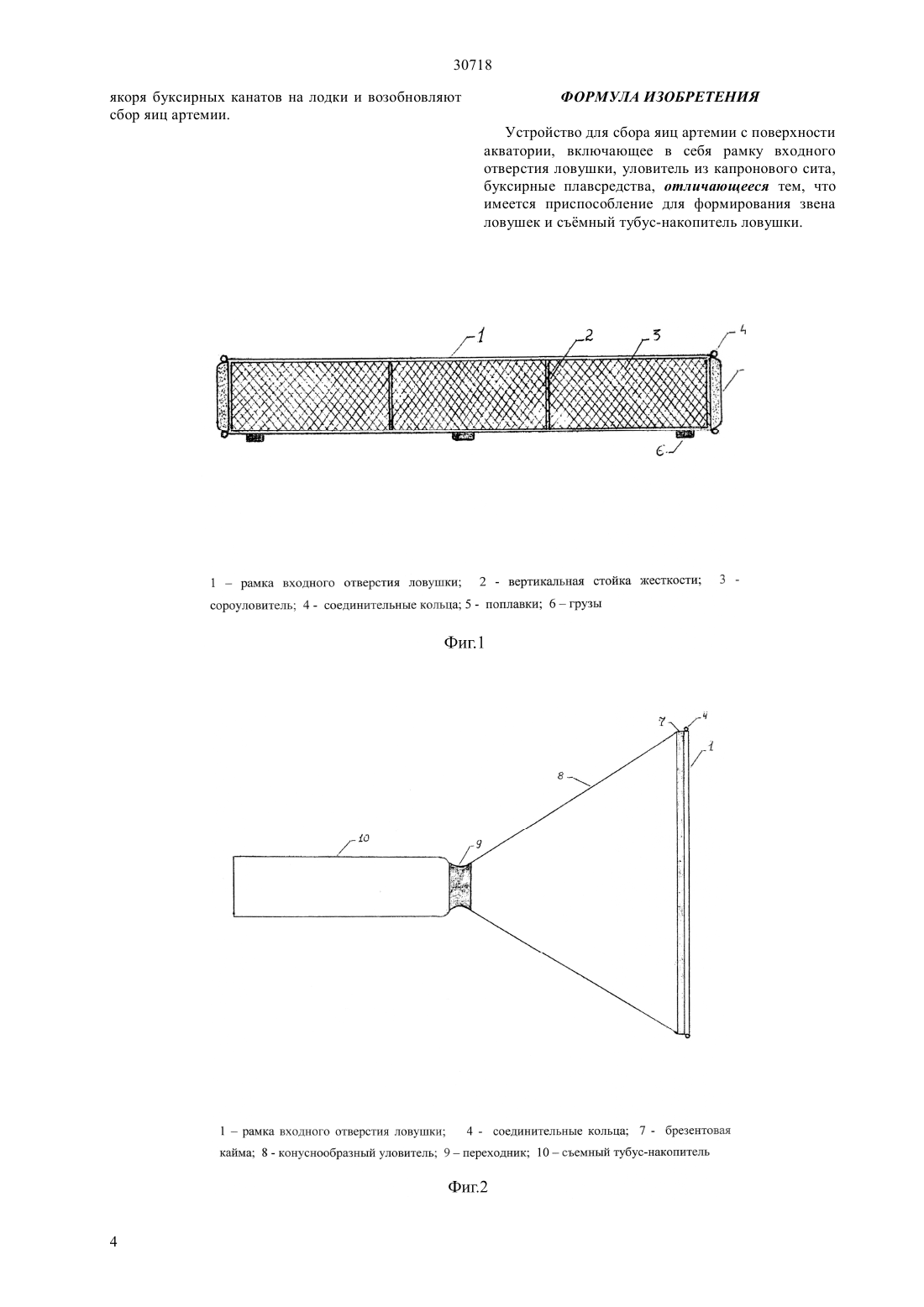

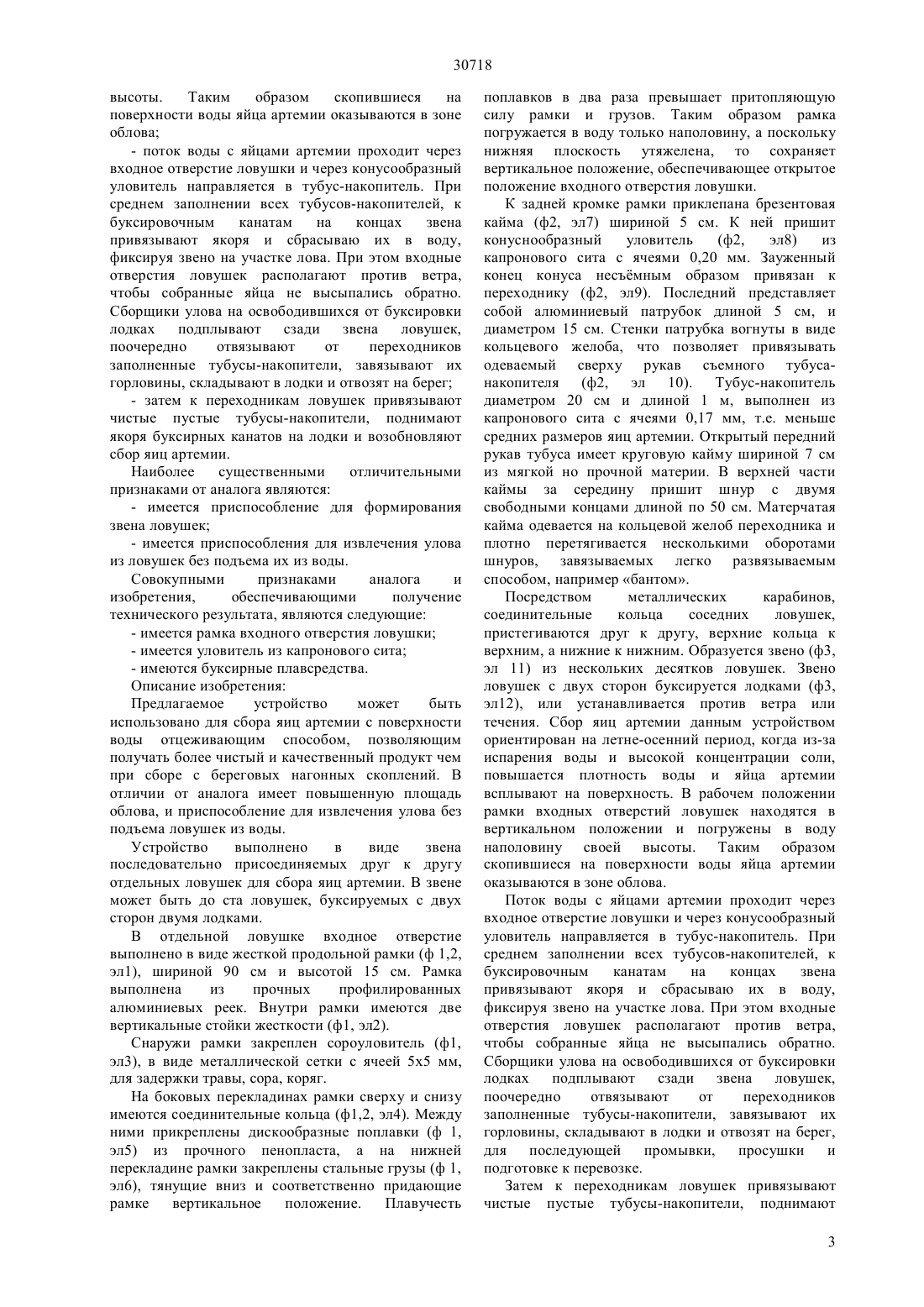

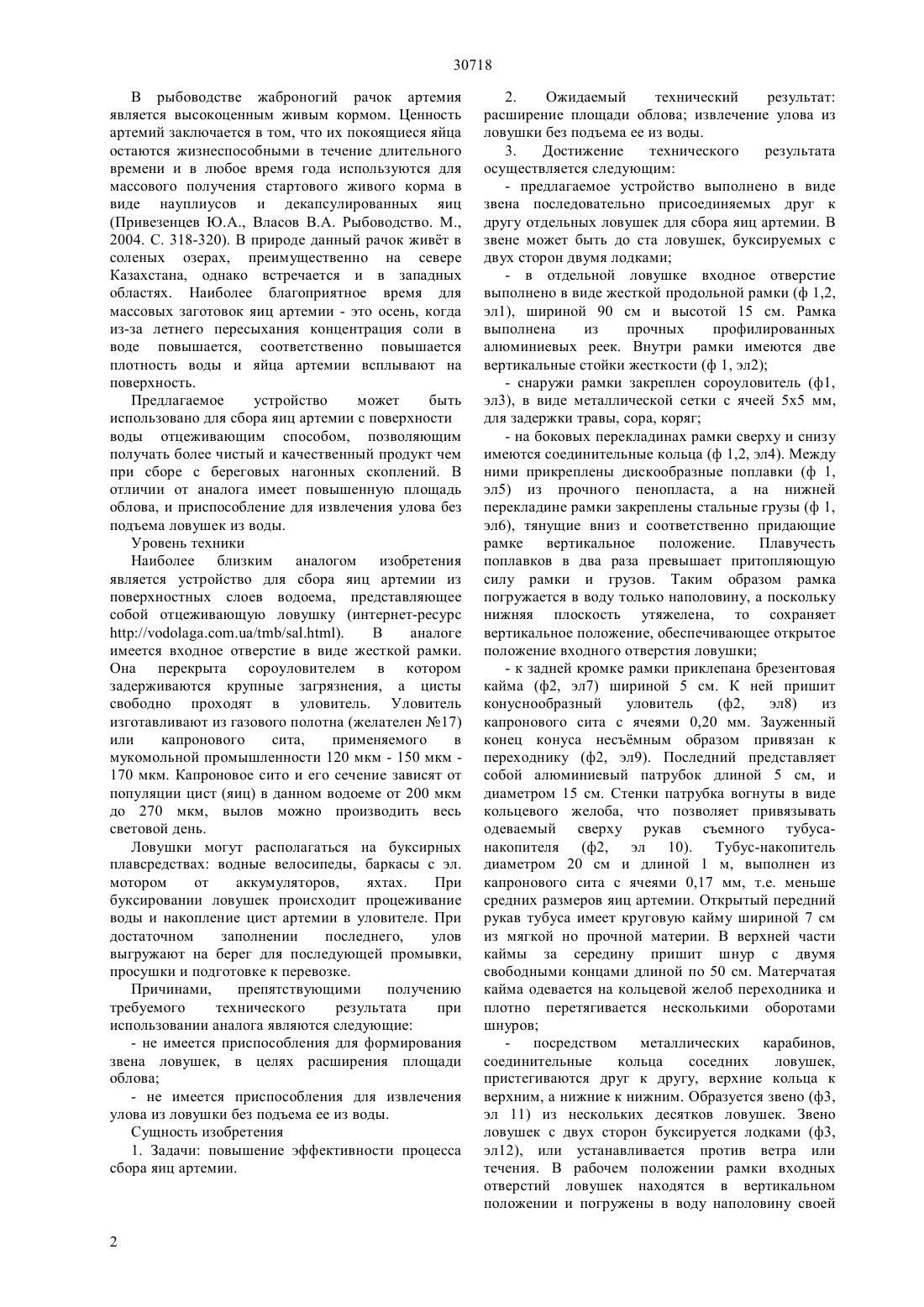

(51) 01 61/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Отдельная ловушка имеет входную рамку к которой прикреплен конуснообразный уловитель из капронового сита. Конец конуса несъмным образом привязан к переходнику, на который привязывается рукав съемного тубуса-накопителя. Посредством металлических карабинов,соединительные кольца соседних ловушек,пристегиваются друг к другу. Образуется звено из нескольких десятков ловушек, которое с двух сторон буксируется лодками. При среднем заполнении всех тубусов-накопителей,их поочередно отвязывают от переходников и отвозят на берег. Наиболее существенными отличительными признаками от аналога являются имеется приспособление для формирования звена ловушек имеется приспособления для извлечения улова из ловушек без подъема их из воды. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется рамка входного отверстия ловушки имеется уловитель из капронового сита имеются буксирные плавсредства.(72) Исбеков Куаныш Байболатович Асылбекова Сауле Жангировна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) УСТРОЙСТВО ДЛЯ СБОРА ЯИЦ АРТЕМИИ С ПОВЕРХНОСТИ АКВАТОРИИ(57) Предлагаемое устройство для сбора яиц артемии с поверхности акватории, в отличии от аналога имеет повышенную площадь облова, и приспособление для извлечения улова без подъема ловушек из воды. Наиболее близким аналогом изобретения является устройство для сбора яиц артемии из поверхностных слоев водоема,представляющее собой отцеживающую ловушку. Устройство выполнено в виде звена последовательно присоединяемых друг к другу отдельных ловушек для сбора яиц артемии. В звене может быть до ста ловушек, буксируемых с двух сторон двумя лодками. 30718 В рыбоводстве жаброногий рачок артемия является высокоценным живым кормом. Ценность артемий заключается в том, что их покоящиеся яйца остаются жизнеспособными в течение длительного времени и в любое время года используются для массового получения стартового живого корма в виде науплиусов и декапсулированных яиц(Привезенцев Ю.А., Власов В.А. Рыбоводство. М.,2004. С. 318-320). В природе данный рачок живт в соленых озерах, преимущественно на севере Казахстана, однако встречается и в западных областях. Наиболее благоприятное время для массовых заготовок яиц артемии - это осень, когда из-за летнего пересыхания концентрация соли в воде повышается, соответственно повышается плотность воды и яйца артемии всплывают на поверхность. Предлагаемое устройство может быть использовано для сбора яиц артемии с поверхности воды отцеживающим способом, позволяющим получать более чистый и качественный продукт чем при сборе с береговых нагонных скоплений. В отличии от аналога имеет повышенную площадь облова, и приспособление для извлечения улова без подъема ловушек из воды. Уровень техники Наиболее близким аналогом изобретения является устройство для сбора яиц артемии из поверхностных слоев водоема, представляющее собой отцеживающую ловушку (интернет-ресурс////.). В аналоге имеется входное отверстие в виде жесткой рамки. Она перекрыта сороуловителем в котором задерживаются крупные загрязнения, а цисты свободно проходят в уловитель. Уловитель изготавливают из газового полотна (желателен 17) или капронового сита,применяемого в мукомольной промышленности 120 мкм - 150 мкм 170 мкм. Капроновое сито и его сечение зависят от популяции цист (яиц) в данном водоеме от 200 мкм до 270 мкм, вылов можно производить весь световой день. Ловушки могут располагаться на буксирных плавсредствах водные велосипеды, баркасы с эл. мотором от аккумуляторов,яхтах. При буксировании ловушек происходит процеживание воды и накопление цист артемии в уловителе. При достаточном заполнении последнего,улов выгружают на берег для последующей промывки,просушки и подготовке к перевозке. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- не имеется приспособления для формирования звена ловушек, в целях расширения площади облова- не имеется приспособления для извлечения улова из ловушки без подъема ее из воды. Сущность изобретения 1. Задачи повышение эффективности процесса сбора яиц артемии. 2. Ожидаемый технический результат расширение площади облова извлечение улова из ловушки без подъема ее из воды. 3. Достижение технического результата осуществляется следующим- предлагаемое устройство выполнено в виде звена последовательно присоединяемых друг к другу отдельных ловушек для сбора яиц артемии. В звене может быть до ста ловушек, буксируемых с двух сторон двумя лодками- в отдельной ловушке входное отверстие выполнено в виде жесткой продольной рамки (ф 1,2,эл 1), шириной 90 см и высотой 15 см. Рамка выполнена из прочных профилированных алюминиевых реек. Внутри рамки имеются две вертикальные стойки жесткости (ф 1, эл 2)- снаружи рамки закреплен сороуловитель (ф 1,эл 3), в виде металлической сетки с ячеей 55 мм,для задержки травы, сора, коряг- на боковых перекладинах рамки сверху и снизу имеются соединительные кольца (ф 1,2, эл 4). Между ними прикреплены дискообразные поплавки (ф 1,эл 5) из прочного пенопласта, а на нижней перекладине рамки закреплены стальные грузы (ф 1,эл 6), тянущие вниз и соответственно придающие рамке вертикальное положение. Плавучесть поплавков в два раза превышает притопляющую силу рамки и грузов. Таким образом рамка погружается в воду только наполовину, а поскольку нижняя плоскость утяжелена, то сохраняет вертикальное положение, обеспечивающее открытое положение входного отверстия ловушки- к задней кромке рамки приклепана брезентовая кайма (ф 2, эл 7) шириной 5 см. К ней пришит конуснообразный уловитель(ф 2,эл 8) из капронового сита с ячеями 0,20 мм. Зауженный конец конуса несъмным образом привязан к переходнику (ф 2, эл 9). Последний представляет собой алюминиевый патрубок длиной 5 см, и диаметром 15 см. Стенки патрубка вогнуты в виде кольцевого желоба, что позволяет привязывать одеваемый сверху рукав съемного тубусанакопителя (ф 2, эл 10). Тубус-накопитель диаметром 20 см и длиной 1 м, выполнен из капронового сита с ячеями 0,17 мм, т.е. меньше средних размеров яиц артемии. Открытый передний рукав тубуса имеет круговую кайму шириной 7 см из мягкой но прочной материи. В верхней части каймы за середину пришит шнур с двумя свободными концами длиной по 50 см. Матерчатая кайма одевается на кольцевой желоб переходника и плотно перетягивается несколькими оборотами шнуров- посредством металлических карабинов,соединительные кольца соседних ловушек,пристегиваются друг к другу, верхние кольца к верхним, а нижние к нижним. Образуется звено (ф 3,эл 11) из нескольких десятков ловушек. Звено ловушек с двух сторон буксируется лодками (ф 3,эл 12), или устанавливается против ветра или течения. В рабочем положении рамки входных отверстий ловушек находятся в вертикальном положении и погружены в воду наполовину своей 30718 высоты. Таким образом скопившиеся на поверхности воды яйца артемии оказываются в зоне облова- поток воды с яйцами артемии проходит через входное отверстие ловушки и через конусообразный уловитель направляется в тубус-накопитель. При среднем заполнении всех тубусов-накопителей, к буксировочным канатам на концах звена привязывают якоря и сбрасываю их в воду,фиксируя звено на участке лова. При этом входные отверстия ловушек располагают против ветра,чтобы собранные яйца не высыпались обратно. Сборщики улова на освободившихся от буксировки лодках подплывают сзади звена ловушек,поочередно отвязывают от переходников заполненные тубусы-накопители, завязывают их горловины, складывают в лодки и отвозят на берег- затем к переходникам ловушек привязывают чистые пустые тубусы-накопители, поднимают якоря буксирных канатов на лодки и возобновляют сбор яиц артемии. Наиболее существенными отличительными признаками от аналога являются- имеется приспособление для формирования звена ловушек- имеется приспособления для извлечения улова из ловушек без подъема их из воды. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется рамка входного отверстия ловушки- имеется уловитель из капронового сита- имеются буксирные плавсредства. Описание изобретения Предлагаемое устройство может быть использовано для сбора яиц артемии с поверхности воды отцеживающим способом, позволяющим получать более чистый и качественный продукт чем при сборе с береговых нагонных скоплений. В отличии от аналога имеет повышенную площадь облова, и приспособление для извлечения улова без подъема ловушек из воды. Устройство выполнено в виде звена последовательно присоединяемых друг к другу отдельных ловушек для сбора яиц артемии. В звене может быть до ста ловушек, буксируемых с двух сторон двумя лодками. В отдельной ловушке входное отверстие выполнено в виде жесткой продольной рамки (ф 1,2,эл 1), шириной 90 см и высотой 15 см. Рамка выполнена из прочных профилированных алюминиевых реек. Внутри рамки имеются две вертикальные стойки жесткости (ф 1, эл 2). Снаружи рамки закреплен сороуловитель (ф 1,эл 3), в виде металлической сетки с ячеей 55 мм,для задержки травы, сора, коряг. На боковых перекладинах рамки сверху и снизу имеются соединительные кольца (ф 1,2, эл 4). Между ними прикреплены дискообразные поплавки (ф 1,эл 5) из прочного пенопласта, а на нижней перекладине рамки закреплены стальные грузы (ф 1,эл 6), тянущие вниз и соответственно придающие рамке вертикальное положение. Плавучесть поплавков в два раза превышает притопляющую силу рамки и грузов. Таким образом рамка погружается в воду только наполовину, а поскольку нижняя плоскость утяжелена, то сохраняет вертикальное положение, обеспечивающее открытое положение входного отверстия ловушки. К задней кромке рамки приклепана брезентовая кайма (ф 2, эл 7) шириной 5 см. К ней пришит конуснообразный уловитель(ф 2,эл 8) из капронового сита с ячеями 0,20 мм. Зауженный конец конуса несъмным образом привязан к переходнику (ф 2, эл 9). Последний представляет собой алюминиевый патрубок длиной 5 см, и диаметром 15 см. Стенки патрубка вогнуты в виде кольцевого желоба, что позволяет привязывать одеваемый сверху рукав съемного тубусанакопителя (ф 2, эл 10). Тубус-накопитель диаметром 20 см и длиной 1 м, выполнен из капронового сита с ячеями 0,17 мм, т.е. меньше средних размеров яиц артемии. Открытый передний рукав тубуса имеет круговую кайму шириной 7 см из мягкой но прочной материи. В верхней части каймы за середину пришит шнур с двумя свободными концами длиной по 50 см. Матерчатая кайма одевается на кольцевой желоб переходника и плотно перетягивается несколькими оборотами шнуров, завязываемых легко развязываемым способом, например бантом. Посредством металлических карабинов,соединительные кольца соседних ловушек,пристегиваются друг к другу, верхние кольца к верхним, а нижние к нижним. Образуется звено (ф 3,эл 11) из нескольких десятков ловушек. Звено ловушек с двух сторон буксируется лодками (ф 3,эл 12), или устанавливается против ветра или течения. Сбор яиц артемии данным устройством ориентирован на летне-осенний период, когда из-за испарения воды и высокой концентрации соли,повышается плотность воды и яйца артемии всплывают на поверхность. В рабочем положении рамки входных отверстий ловушек находятся в вертикальном положении и погружены в воду наполовину своей высоты. Таким образом скопившиеся на поверхности воды яйца артемии оказываются в зоне облова. Поток воды с яйцами артемии проходит через входное отверстие ловушки и через конусообразный уловитель направляется в тубус-накопитель. При среднем заполнении всех тубусов-накопителей, к буксировочным канатам на концах звена привязывают якоря и сбрасываю их в воду,фиксируя звено на участке лова. При этом входные отверстия ловушек располагают против ветра,чтобы собранные яйца не высыпались обратно. Сборщики улова на освободившихся от буксировки лодках подплывают сзади звена ловушек,поочередно отвязывают от переходников заполненные тубусы-накопители, завязывают их горловины, складывают в лодки и отвозят на берег,для последующей промывки, просушки и подготовке к перевозке. Затем к переходникам ловушек привязывают чистые пустые тубусы-накопители, поднимают 3 30718 якоря буксирных канатов на лодки и возобновляют сбор яиц артемии. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для сбора яиц артемии с поверхности акватории, включающее в себя рамку входного отверстия ловушки, уловитель из капронового сита,буксирные плавсредства, отличающееся тем, что имеется приспособление для формирования звена ловушек и съмный тубус-накопитель ловушки.
