Способ обогащения полиметаллической медно-свинцовой-цинковой руды

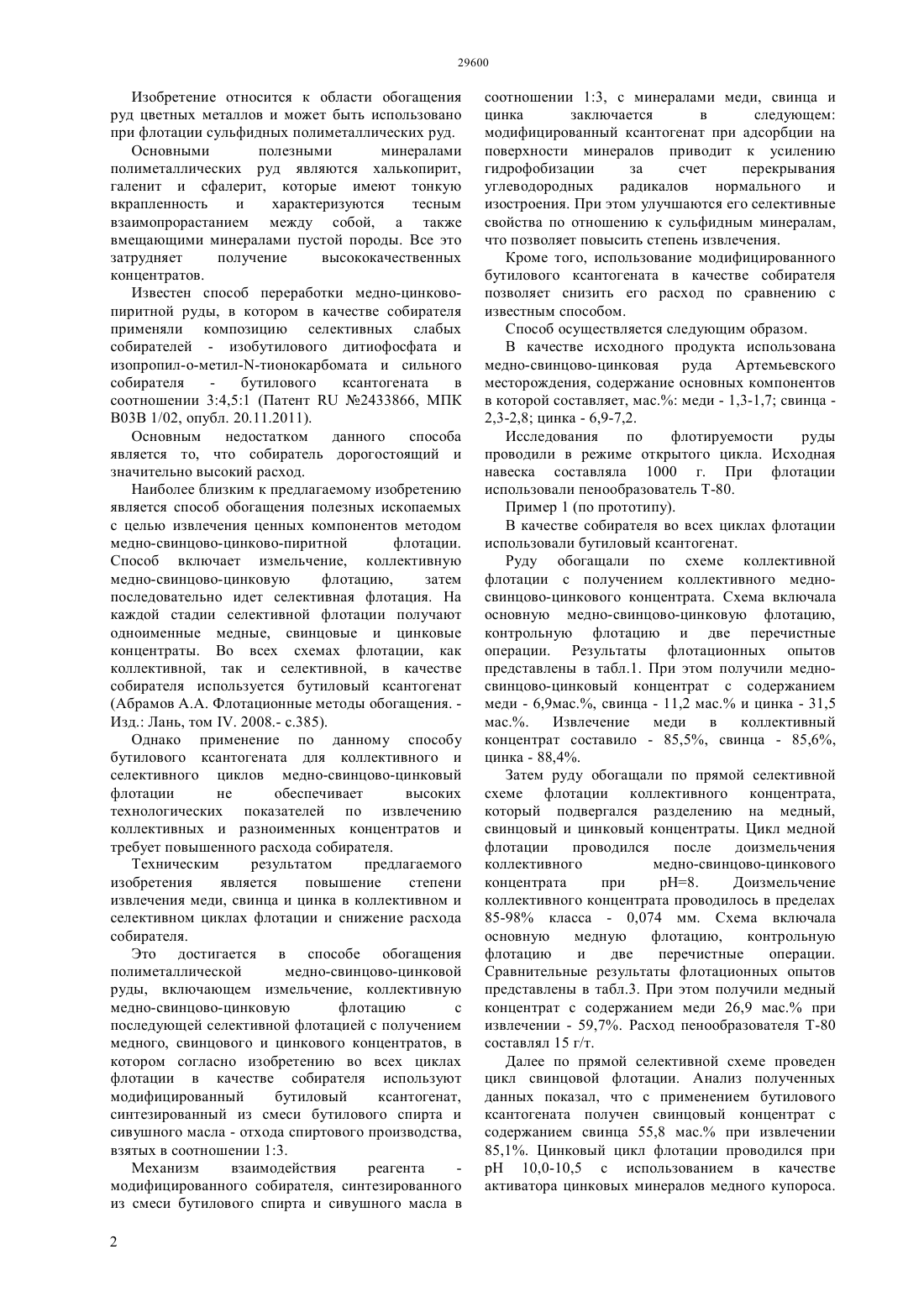

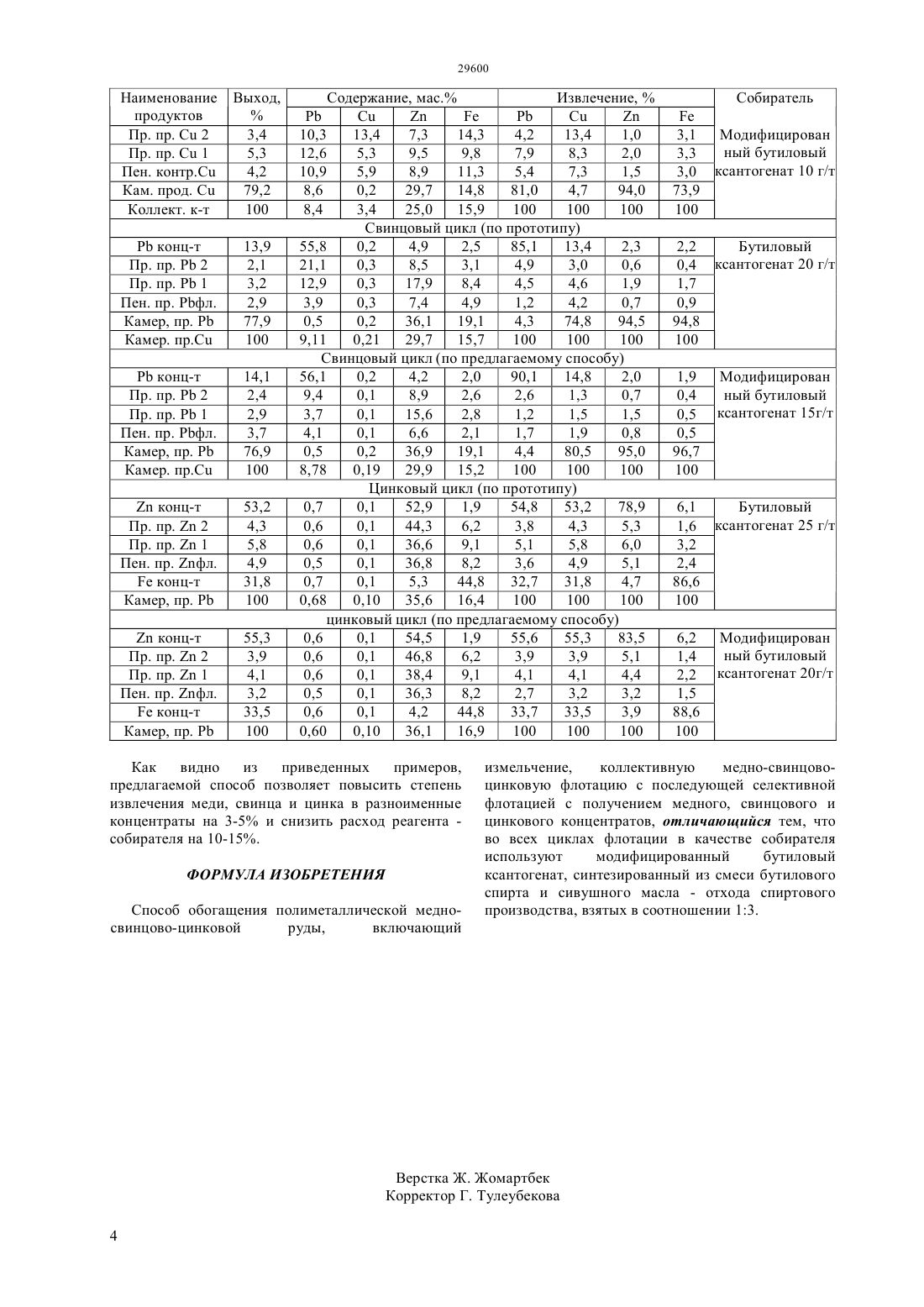

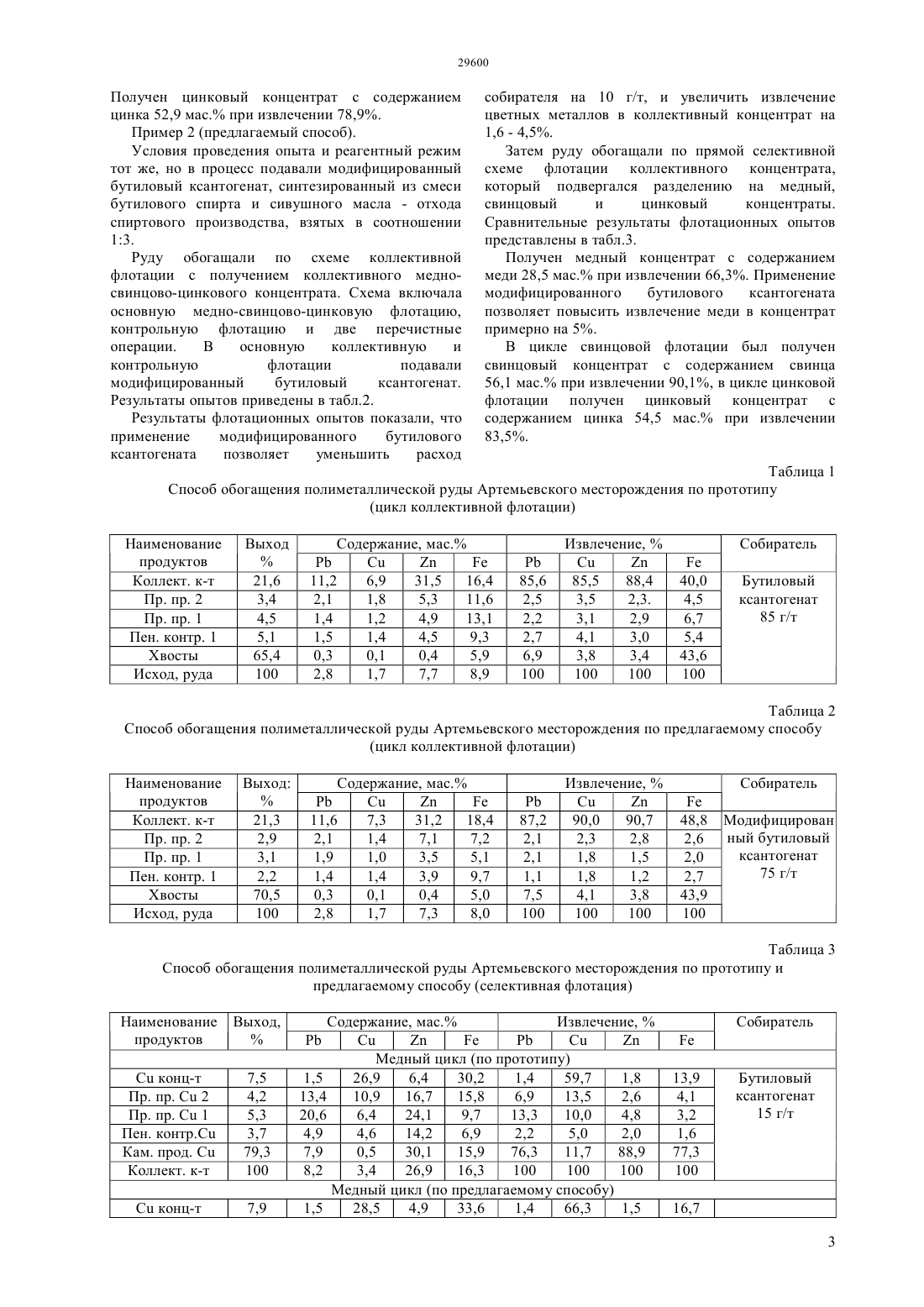

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложен способ обогащения полиметаллической медно-свинцово-цинковой руды, включающий измельчение, коллективную медно-свинцово-цинковую флотацию с последующей селективной флотацией с получением медного, свинцового и цинкового концентратов,отличающийся тем, что во всех циклах флотации в качестве собирателя используют модифицированный бутиловый ксантогенат,синтезированный из смеси бутилового спирта и сивушного масла - отхода спиртового производства,взятых в соотношении 13. Техническим результатом предлагаемого изобретения является повышение степени извлечения меди, свинца и цинка в коллективном и селективном циклах флотации и снижение расхода собирателя.(72) Тусупбаев Несипбай Куандыкович Калугин Сергей Николаевич Муханова Айнур Айтказыновна Турысбеков Дулатбек Кадырбек улы Семушкина Лариса Валерьевна Сатылганова Сандугаш Бурабаевна(73) Акционерное общество Центр наук о земле,металлургии и обогащения(54) СПОСОБ ОБОГАЩЕНИЯ ПОЛИМЕТАЛЛИЧЕСКОЙ МЕДНОСВИНЦОВОЙ-ЦИНКОВОЙ РУДЫ(57) Изобретение относится к области обогащения руд цветных металлов и может быть использовано при флотации сульфидных полиметаллических руд. Изобретение относится к области обогащения руд цветных металлов и может быть использовано при флотации сульфидных полиметаллических руд. Основными полезными минералами полиметаллических руд являются халькопирит,галенит и сфалерит, которые имеют тонкую вкрапленность и характеризуются тесным взаимопрорастанием между собой, а также вмещающими минералами пустой породы. Все это затрудняет получение высококачественных концентратов. Известен способ переработки медно-цинковопиритной руды, в котором в качестве собирателя применяли композицию селективных слабых собирателей - изобутилового дитиофосфата и изопропил-о-метилтионокарбомата и сильного собирателя бутилового ксантогената в соотношении 34,51 (Патент 2433866, МПК 03 1/02, опубл. 20.11.2011). Основным недостатком данного способа является то, что собиратель дорогостоящий и значительно высокий расход. Наиболее близким к предлагаемому изобретению является способ обогащения полезных ископаемых с целью извлечения ценных компонентов методом медно-свинцово-цинково-пиритной флотации. Способ включает измельчение, коллективную медно-свинцово-цинковую флотацию,затем последовательно идет селективная флотация. На каждой стадии селективной флотации получают одноименные медные, свинцовые и цинковые концентраты. Во всех схемах флотации, как коллективной, так и селективной, в качестве собирателя используется бутиловый ксантогенат(Абрамов А.А. Флотационные методы обогащения. Изд. Лань, том . 2008.- с.385). Однако применение по данному способу бутилового ксантогената для коллективного и селективного циклов медно-свинцово-цинковый флотации не обеспечивает высоких технологических показателей по извлечению коллективных и разноименных концентратов и требует повышенного расхода собирателя. Техническим результатом предлагаемого изобретения является повышение степени извлечения меди, свинца и цинка в коллективном и селективном циклах флотации и снижение расхода собирателя. Это достигается в способе обогащения полиметаллической медно-свинцово-цинковой руды, включающем измельчение, коллективную медно-свинцово-цинковую флотацию с последующей селективной флотацией с получением медного, свинцового и цинкового концентратов, в котором согласно изобретению во всех циклах флотации в качестве собирателя используют модифицированный бутиловый ксантогенат,синтезированный из смеси бутилового спирта и сивушного масла - отхода спиртового производства,взятых в соотношении 13. Механизм взаимодействия реагента модифицированного собирателя, синтезированного из смеси бутилового спирта и сивушного масла в 2 соотношении 13, с минералами меди, свинца и цинка заключается в следующем модифицированный ксантогенат при адсорбции на поверхности минералов приводит к усилению гидрофобизации за счет перекрывания углеводородных радикалов нормального и изостроения. При этом улучшаются его селективные свойства по отношению к сульфидным минералам,что позволяет повысить степень извлечения. Кроме того, использование модифицированного бутилового ксантогената в качестве собирателя позволяет снизить его расход по сравнению с известным способом. Способ осуществляется следующим образом. В качестве исходного продукта использована медно-свинцово-цинковая руда Артемьевского месторождения, содержание основных компонентов в которой составляет, мас. меди - 1,3-1,7 свинца 2,3-2,8 цинка - 6,9-7,2. Исследования по флотируемости руды проводили в режиме открытого цикла. Исходная навеска составляла 1000 г. При флотации использовали пенообразователь Т-80. Пример 1 (по прототипу). В качестве собирателя во всех циклах флотации использовали бутиловый ксантогенат. Руду обогащали по схеме коллективной флотации с получением коллективного медносвинцово-цинкового концентрата. Схема включала основную медно-свинцово-цинковую флотацию,контрольную флотацию и две перечистные операции. Результаты флотационных опытов представлены в табл.1. При этом получили медносвинцово-цинковый концентрат с содержанием меди - 6,9 мас., свинца - 11,2 мас. и цинка - 31,5 мас Извлечение меди в коллективный концентрат составило - 85,5, свинца - 85,6,цинка - 88,4. Затем руду обогащали по прямой селективной схеме флотации коллективного концентрата,который подвергался разделению на медный,свинцовый и цинковый концентраты. Цикл медной флотации проводился после доизмельчения коллективного медно-свинцово-цинкового концентрата при рН 8. Доизмельчение коллективного концентрата проводилось в пределах 85-98 класса - 0,074 мм. Схема включала основную медную флотацию,контрольную флотацию и две перечистные операции. Сравнительные результаты флотационных опытов представлены в табл.3. При этом получили медный концентрат с содержанием меди 26,9 мас. при извлечении - 59,7. Расход пенообразователя Т-80 составлял 15 г/т. Далее по прямой селективной схеме проведен цикл свинцовой флотации. Анализ полученных данных показал, что с применением бутилового ксантогената получен свинцовый концентрат с содержанием свинца 55,8 мас. при извлечении 85,1. Цинковый цикл флотации проводился при 10,0-10,5 с использованием в качестве активатора цинковых минералов медного купороса. Получен цинковый концентрат с содержанием цинка 52,9 мас. при извлечении 78,9. Пример 2 (предлагаемый способ). Условия проведения опыта и реагентный режим тот же, но в процесс подавали модифицированный бутиловый ксантогенат, синтезированный из смеси бутилового спирта и сивушного масла - отхода спиртового производства, взятых в соотношении 13. Руду обогащали по схеме коллективной флотации с получением коллективного медносвинцово-цинкового концентрата. Схема включала основную медно-свинцово-цинковую флотацию,контрольную флотацию и две перечистные операции. В основную коллективную и контрольную флотации подавали модифицированный бутиловый ксантогенат. Результаты опытов приведены в табл.2. Результаты флотационных опытов показали, что применение модифицированного бутилового ксантогената позволяет уменьшить расход собирателя на 10 г/т, и увеличить извлечение цветных металлов в коллективный концентрат на 1,6 - 4,5. Затем руду обогащали по прямой селективной схеме флотации коллективного концентрата,который подвергался разделению на медный,свинцовый и цинковый концентраты. Сравнительные результаты флотационных опытов представлены в табл.3. Получен медный концентрат с содержанием меди 28,5 мас. при извлечении 66,3. Применение модифицированного бутилового ксантогената позволяет повысить извлечение меди в концентрат примерно на 5. В цикле свинцовой флотации был получен свинцовый концентрат с содержанием свинца 56,1 мас. при извлечении 90,1, в цикле цинковой флотации получен цинковый концентрат с содержанием цинка 54,5 мас. при извлечении 83,5. Таблица 1 Способ обогащения полиметаллической руды Артемьевского месторождения по прототипу Таблица 2 Способ обогащения полиметаллической руды Артемьевского месторождения по предлагаемому способу Модифицирован ный бутиловый ксантогенат 75 г/т Таблица 3 Способ обогащения полиметаллической руды Артемьевского месторождения по прототипу и предлагаемому способу (селективная флотация) Наименование продуктов Как видно из приведенных примеров,предлагаемой способ позволяет повысить степень извлечения меди, свинца и цинка в разноименные концентраты на 3-5 и снизить расход реагента собирателя на 10-15. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ обогащения полиметаллической медносвинцово-цинковой руды,включающий Модифицирован ный бутиловый ксантогенат 15 г/т Модифицирован ный бутиловый ксантогенат 20 г/т измельчение,коллективную медно-свинцовоцинковую флотацию с последующей селективной флотацией с получением медного, свинцового и цинкового концентратов, отличающийся тем, что во всех циклах флотации в качестве собирателя используют модифицированный бутиловый ксантогенат, синтезированный из смеси бутилового спирта и сивушного масла - отхода спиртового производства, взятых в соотношении 13. 3,1 Модифицирован ный бутиловый 3,3 3,0 ксантогенат 10 г/т 73,9 100
