Способ переработки полиметаллической медно-свинцово-цинковой руды

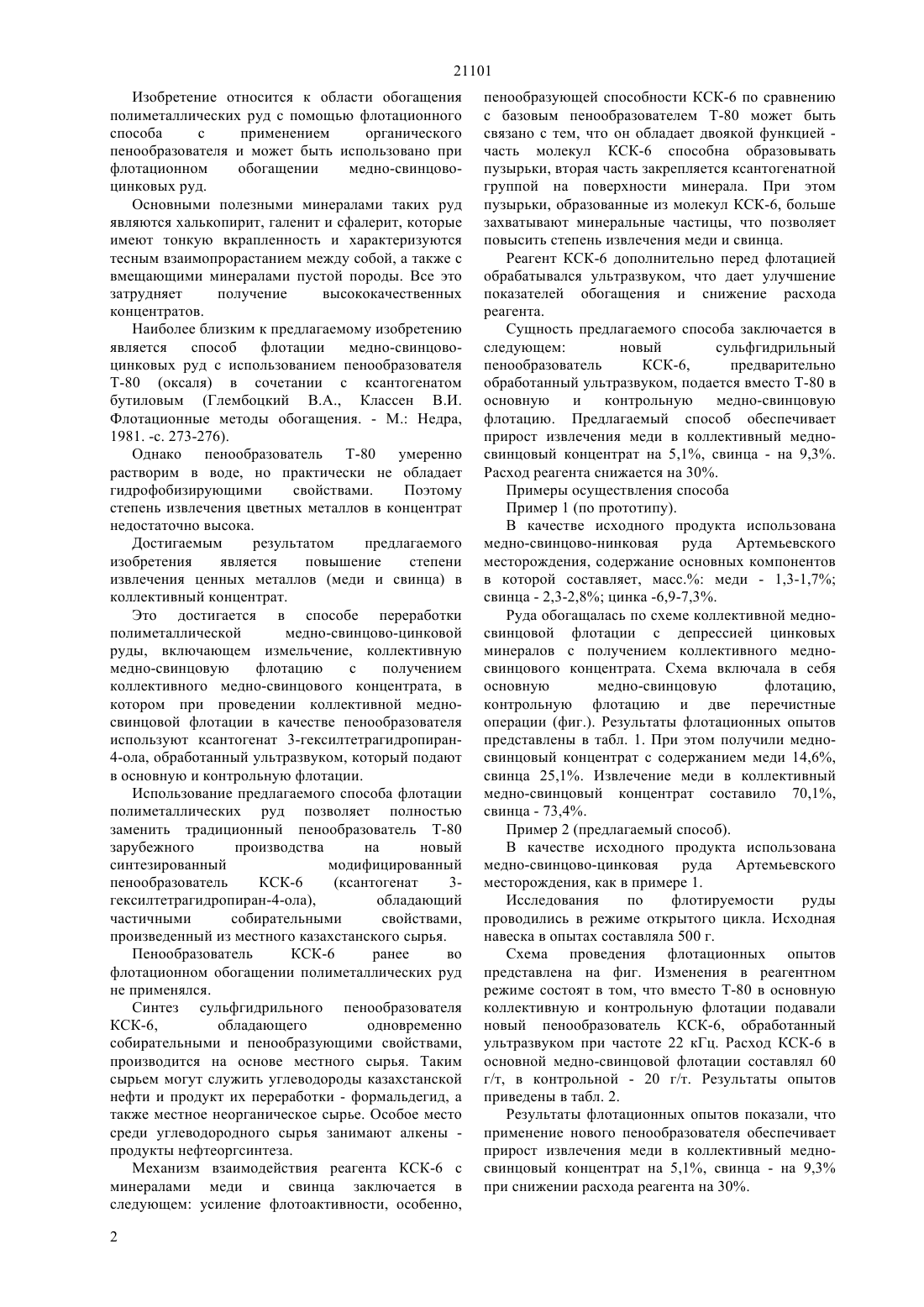

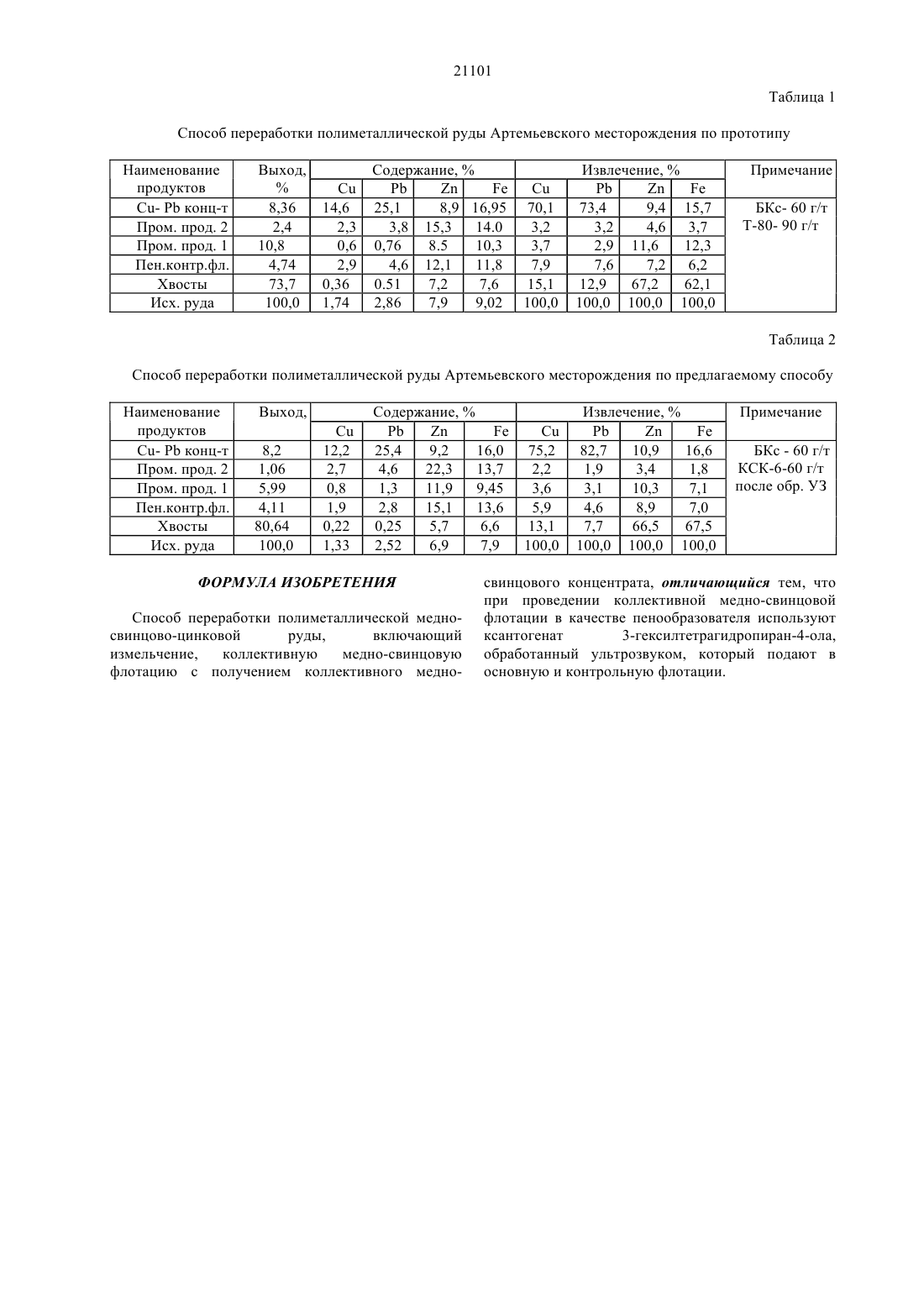

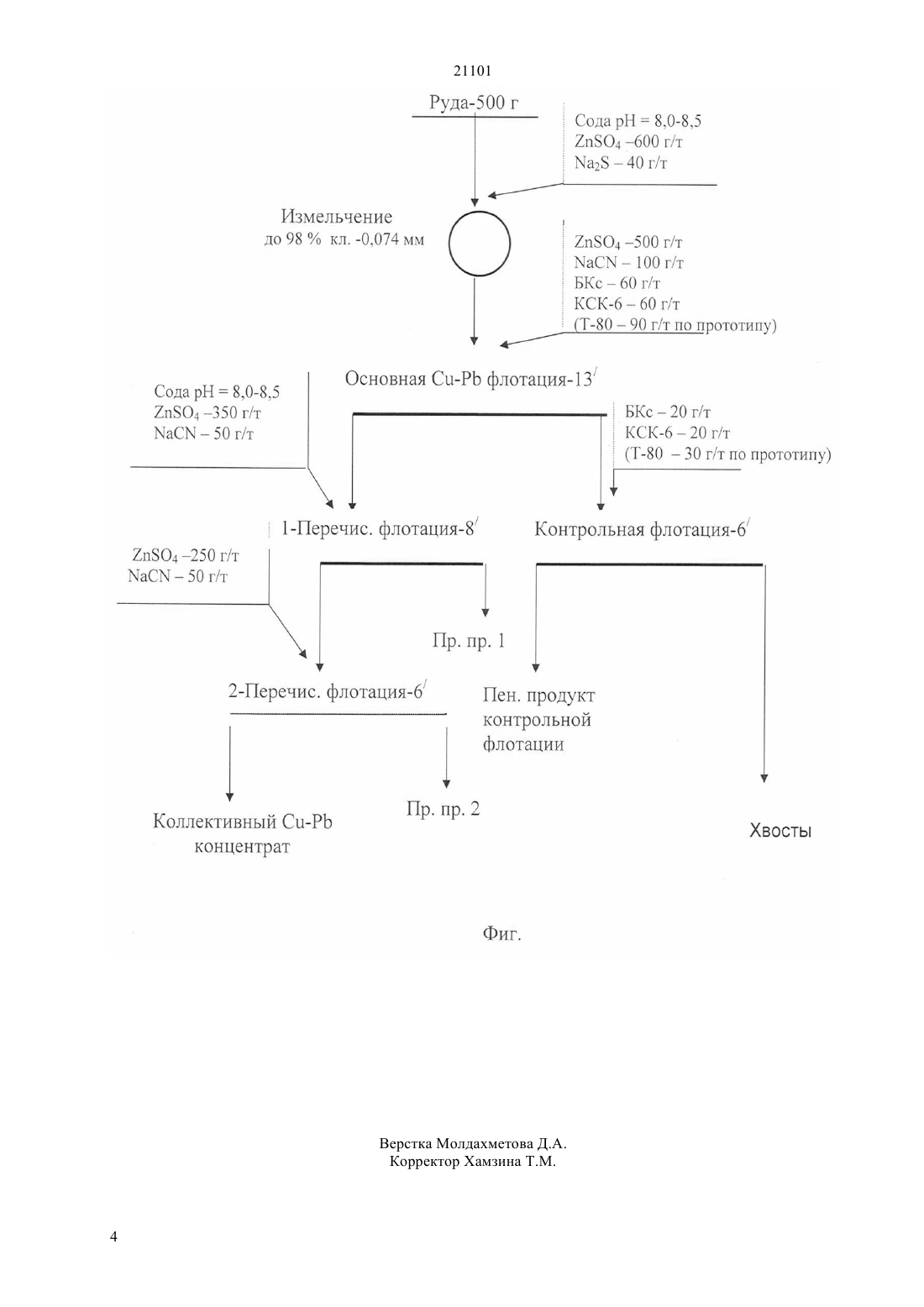

(51) 03 1/02 (2006.01) 03 1/004 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ способа с применением органического пенообразователя и может быть использовано при флотационном обогащении медно-свинцовоцинковых руд. Способ переработки полиметаллической медно-свинцово-цинковой руды включает измельчение, коллективную медносвинцовую флотацию с получением коллективного медно-свинцового концентрата, при этом в основную и контрольную медно-свинцовую флотацию подается пенообразователь КСК-6(ксантогенат 3-гексилтетрагидропиран-4-ола),обладающий частичными собирательными свойствами. Извлечение меди в коллективный медно-свинцовый концентрат возрастает на 5,1,свинца - на 9,3 при снижении расхода реагента на 30.(72) Бектурганов Нуралы Султанович Тусупбаев Несипбай Куандыкович Калугин Сергей Николаевич Семушкина Лариса Валерьевна Калдыбаева Жамихан Абдильдабековна(73) Акционерное общество Центр наук о земле,металлургии и обогащения(54) СПОСОБ ПЕРЕРАБОТКИ ПОЛИМЕТАЛЛИЧЕСКОЙ МЕДНОСВИНЦОВО-ЦИНКОВОЙ РУДЫ(57) Изобретение относится к области обогащения полиметаллических руд с помощью флотационного 21101 Изобретение относится к области обогащения полиметаллических руд с помощью флотационного способа с применением органического пенообразователя и может быть использовано при флотационном обогащении медно-свинцовоцинковых руд. Основными полезными минералами таких руд являются халькопирит, галенит и сфалерит, которые имеют тонкую вкрапленность и характеризуются тесным взаимопрорастанием между собой, а также с вмещающими минералами пустой породы. Все это затрудняет получение высококачественных концентратов. Наиболее близким к предлагаемому изобретению является способ флотации медно-свинцовоцинковых руд с использованием пенообразователя Т-80 (оксаля) в сочетании с ксантогенатом бутиловым (Глембоцкий В.А., Классен В.И. Флотационные методы обогащения. - М. Недра,1981. -с. 273-276). Однако пенообразователь Т-80 умеренно растворим в воде, но практически не обладает гидрофобизирующими свойствами. Поэтому степень извлечения цветных металлов в концентрат недостаточно высока. Достигаемым результатом предлагаемого изобретения является повышение степени извлечения ценных металлов (меди и свинца) в коллективный концентрат. Это достигается в способе переработки полиметаллической медно-свинцово-цинковой руды, включающем измельчение, коллективную медно-свинцовую флотацию с получением коллективного медно-свинцового концентрата, в котором при проведении коллективной медносвинцовой флотации в качестве пенообразователя используют ксантогенат 3-гексилтетрагидропиран 4-ола, обработанный ультразвуком, который подают в основную и контрольную флотации. Использование предлагаемого способа флотации полиметаллических руд позволяет полностью заменить традиционный пенообразователь Т-80 зарубежного производства на новый синтезированный модифицированный пенообразователь КСК-6(ксантогенат 3 гексилтетрагидропиран-4-ола),обладающий частичными собирательными свойствами,произведенный из местного казахстанского сырья. Пенообразователь КСК-6 ранее во флотационном обогащении полиметаллических руд не применялся. Синтез сульфгидрильного пенообразователя КСК-6,обладающего одновременно собирательными и пенообразующими свойствами,производится на основе местного сырья. Таким сырьем могут служить углеводороды казахстанской нефти и продукт их переработки - формальдегид, а также местное неорганическое сырье. Особое место среди углеводородного сырья занимают алкены продукты нефтеоргсинтеза. Механизм взаимодействия реагента КСК-6 с минералами меди и свинца заключается в следующем усиление флотоактивности, особенно,2 пенообразующей способности КСК-6 по сравнению с базовым пенообразователем Т-80 может быть связано с тем, что он обладает двоякой функцией часть молекул КСК-6 способна образовывать пузырьки, вторая часть закрепляется ксантогенатной группой на поверхности минерала. При этом пузырьки, образованные из молекул КСК-6, больше захватывают минеральные частицы, что позволяет повысить степень извлечения меди и свинца. Реагент КСК-6 дополнительно перед флотацией обрабатывался ультразвуком, что дает улучшение показателей обогащения и снижение расхода реагента. Сущность предлагаемого способа заключается в следующем новый сульфгидрильный пенообразователь КСК-6,предварительно обработанный ультразвуком, подается вместо Т-80 в основную и контрольную медно-свинцовую флотацию. Предлагаемый способ обеспечивает прирост извлечения меди в коллективный медносвинцовый концентрат на 5,1, свинца - на 9,3. Расход реагента снижается на 30. Примеры осуществления способа Пример 1 (по прототипу). В качестве исходного продукта использована медно-свинцово-нинковая руда Артемьевского месторождения, содержание основных компонентов в которой составляет, масс. меди - 1,3-1,7 свинца - 2,3-2,8 цинка -6,9-7,3. Руда обогащалась по схеме коллективной медносвинцовой флотации с депрессией цинковых минералов с получением коллективного медносвинцового концентрата. Схема включала в себя основную медно-свинцовую флотацию,контрольную флотацию и две перечистные операции (фиг.). Результаты флотационных опытов представлены в табл. 1. При этом получили медносвинцовый концентрат с содержанием меди 14,6,свинца 25,1. Извлечение меди в коллективный медно-свинцовый концентрат составило 70,1,свинца - 73,4. Пример 2 (предлагаемый способ). В качестве исходного продукта использована медно-свинцово-цинковая руда Артемьевского месторождения, как в примере 1. Исследования по флотируемости руды проводились в режиме открытого цикла. Исходная навеска в опытах составляла 500 г. Схема проведения флотационных опытов представлена на фиг. Изменения в реагентном режиме состоят в том, что вместо Т-80 в основную коллективную и контрольную флотации подавали новый пенообразователь КСК-6, обработанный ультразвуком при частоте 22 кГц. Расход КСК-6 в основной медно-свинцовой флотации составлял 60 г/т, в контрольной - 20 г/т. Результаты опытов приведены в табл. 2. Результаты флотационных опытов показали, что применение нового пенообразователя обеспечивает прирост извлечения меди в коллективный медносвинцовый концентрат на 5,1, свинца - на 9,3 при снижении расхода реагента на 30. 21101 Таблица 1 Способ переработки полиметаллической руды Артемьевского месторождения по прототипу Наименование продуктов С- Р конц-т Пром. прод. 2 Пром. прод. 1 Пен.контр.фл. Хвосты Исх. руда Таблица 2 Способ переработки полиметаллической руды Артемьевского месторождения по предлагаемому способу Наименование продуктов С- Р конц-т Пром. прод. 2 Пром. прод. 1 Пен.контр.фл. Хвосты Исх. руда ФОРМУЛА ИЗОБРЕТЕНИЯ Способ переработки полиметаллической медносвинцово-цинковой руды,включающий измельчение,коллективную медно-свинцовую флотацию с получением коллективного медно Извлечение,Р свинцового концентрата, отличающийся тем, что при проведении коллективной медно-свинцовой флотации в качестве пенообразователя используют ксантогенат 3-гексилтетрагидропиран-4-ола,обработанный ультрозвуком, который подают в основную и контрольную флотации.
