Фильтроциклон

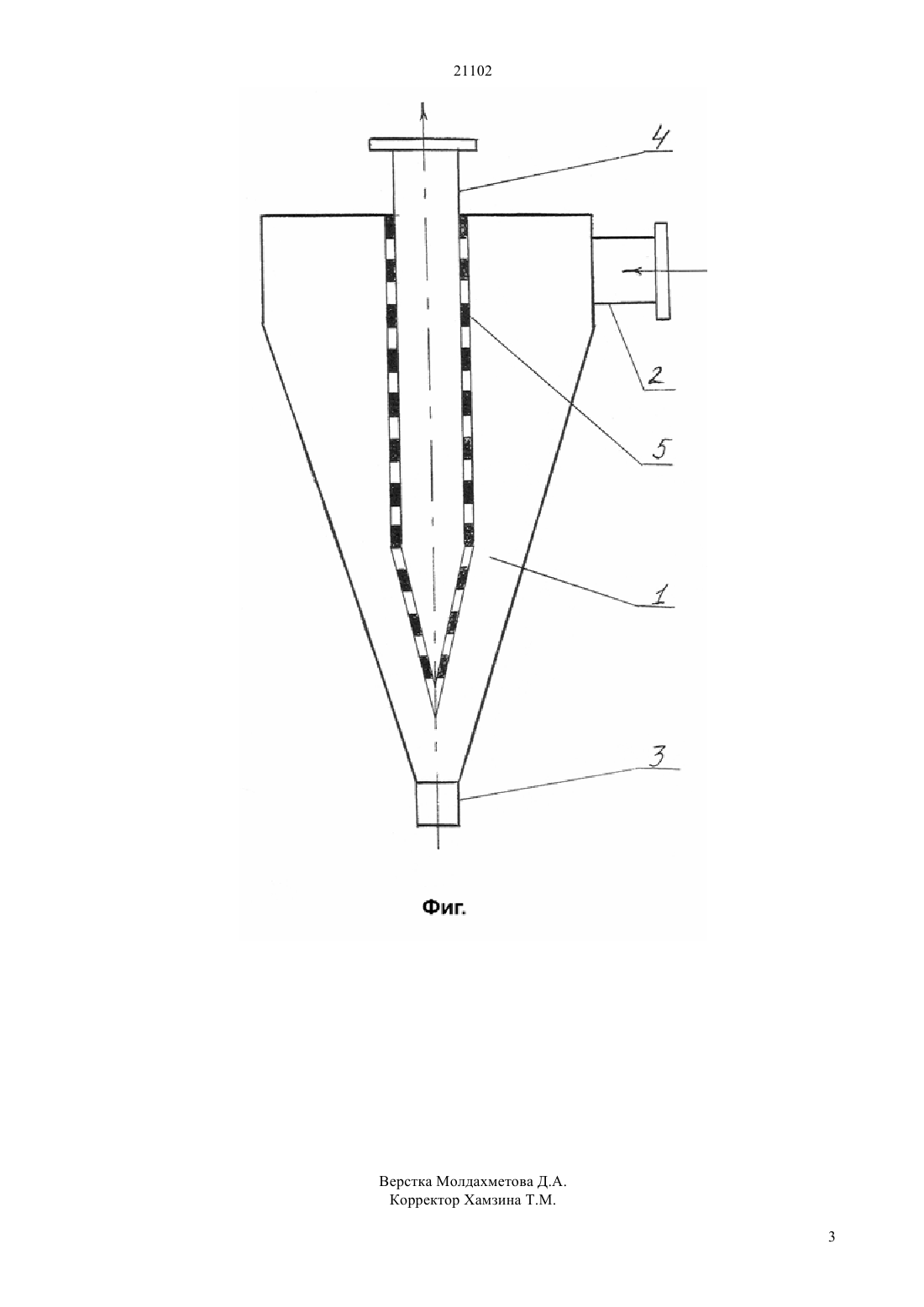

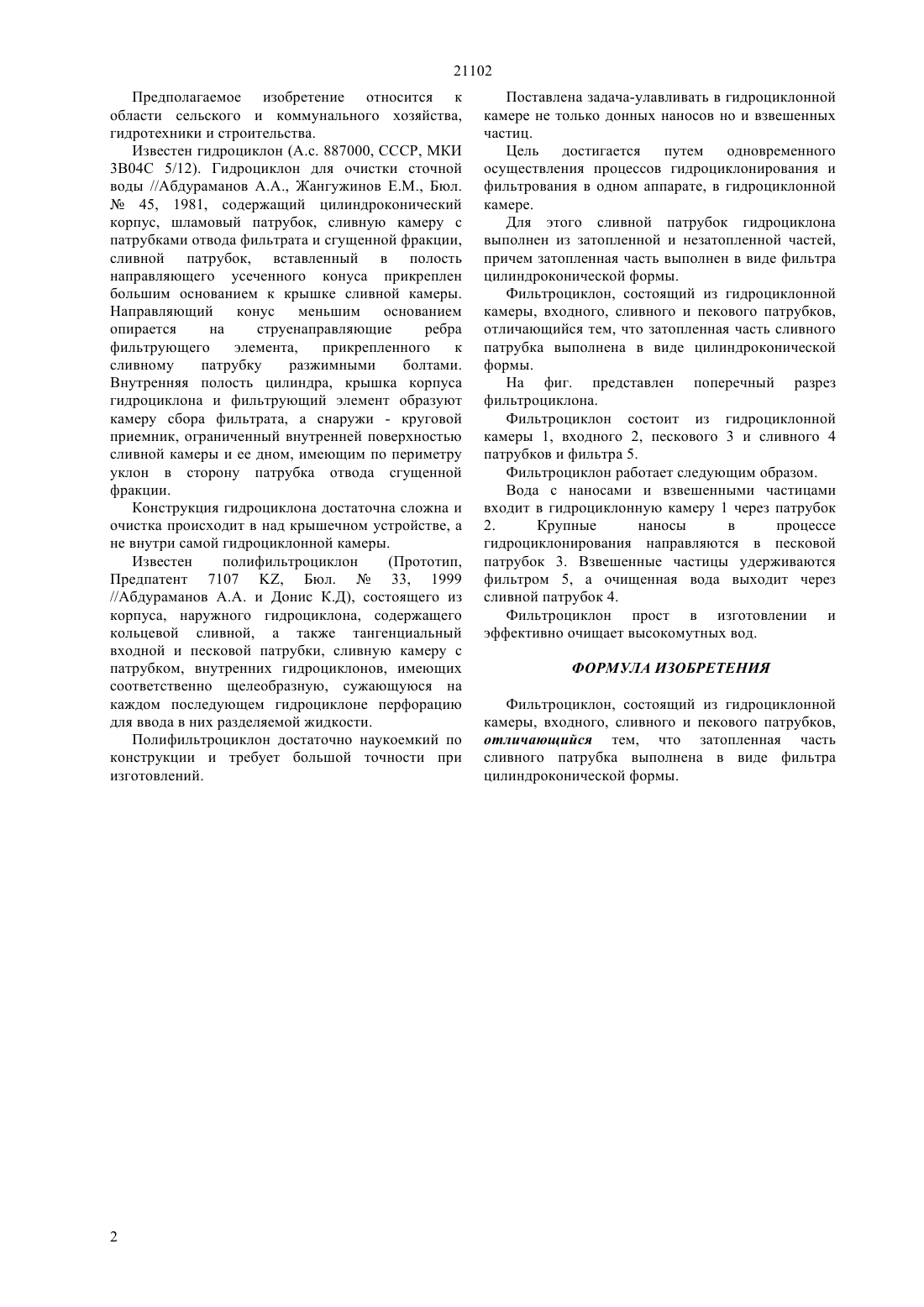

(51) В 04 С 5/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Фильтроциклон, состоит из гидроциклонной камеры, входного, сливного и пекового патрубков, и отличается от известных тем, что затопленная часть сливного патрубка выполнена в виде фильтра цилиндро-конической формы. Фильтроциклон прост по конструкции и выгодно отличается от гидроциклона своим преимуществом способностью удерживать илы. Через сливной патрубок выходит очищенная от взвешенных частиц вода, что недостижимо в гидроциклонах. Фильтроциклон найдет широкое применение на практике.(72) Абдураманов Абдуманап Жолдасов Сапар Куракбайевич Жоламанов Нуржан Жаханович(73) Республиканское Государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 7107, В 04 С 5/10, 1995(57) Предполагаемое изобретение относится к области сельского и коммунального хозяйства,гидротехники и строительства. 21102 Предполагаемое изобретение относится к области сельского и коммунального хозяйства,гидротехники и строительства. Известен гидроциклон (А.с. 887000, СССР, МКИ 3 В 04 С 5/12). Гидроциклон для очистки сточной воды //Абдураманов А.А., Жангужинов Е.М., Бюл.45, 1981, содержащий цилиндроконический корпус, шламовый патрубок, сливную камеру с патрубками отвода фильтрата и сгущенной фракции,сливной патрубок, вставленный в полость направляющего усеченного конуса прикреплен большим основанием к крышке сливной камеры. Направляющий конус меньшим основанием опирается на струенаправляющие ребра фильтрующего элемента,прикрепленного к сливному патрубку разжимными болтами. Внутренняя полость цилиндра, крышка корпуса гидроциклона и фильтрующий элемент образуют камеру сбора фильтрата, а снаружи - круговой приемник, ограниченный внутренней поверхностью сливной камеры и ее дном, имеющим по периметру уклон в сторону патрубка отвода сгущенной фракции. Конструкция гидроциклона достаточна сложна и очистка происходит в над крышечном устройстве, а не внутри самой гидроциклонной камеры. Известен полифильтроциклон//Абдураманов А.А. и Донис К.Д), состоящего из корпуса, наружного гидроциклона, содержащего кольцевой сливной, а также тангенциальный входной и песковой патрубки, сливную камеру с патрубком, внутренних гидроциклонов, имеющих соответственно щелеобразную, сужающуюся на каждом последующем гидроциклоне перфорацию для ввода в них разделяемой жидкости. Полифильтроциклон достаточно наукоемкий по конструкции и требует большой точности при изготовлений. Поставлена задача-улавливать в гидроциклонной камере не только донных наносов но и взвешенных частиц. Цель достигается путем одновременного осуществления процессов гидроциклонирования и фильтрования в одном аппарате, в гидроциклонной камере. Для этого сливной патрубок гидроциклона выполнен из затопленной и незатопленной частей,причем затопленная часть выполнен в виде фильтра цилиндроконической формы. Фильтроциклон, состоящий из гидроциклонной камеры, входного, сливного и пекового патрубков,отличающийся тем, что затопленная часть сливного патрубка выполнена в виде цилиндроконической формы. На фиг. представлен поперечный разрез фильтроциклона. Фильтроциклон состоит из гидроциклонной камеры 1, входного 2, пескового 3 и сливного 4 патрубков и фильтра 5. Фильтроциклон работает следующим образом. Вода с наносами и взвешенными частицами входит в гидроциклонную камеру 1 через патрубок 2. Крупные наносы в процессе гидроциклонирования направляются в песковой патрубок 3. Взвешенные частицы удерживаются фильтром 5, а очищенная вода выходит через сливной патрубок 4. Фильтроциклон прост в изготовлении и эффективно очищает высокомутных вод. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклон, состоящий из гидроциклонной камеры, входного, сливного и пекового патрубков,отличающийся тем, что затопленная часть сливного патрубка выполнена в виде фильтра цилиндроконической формы.
