Гидроциклон Абдураманова

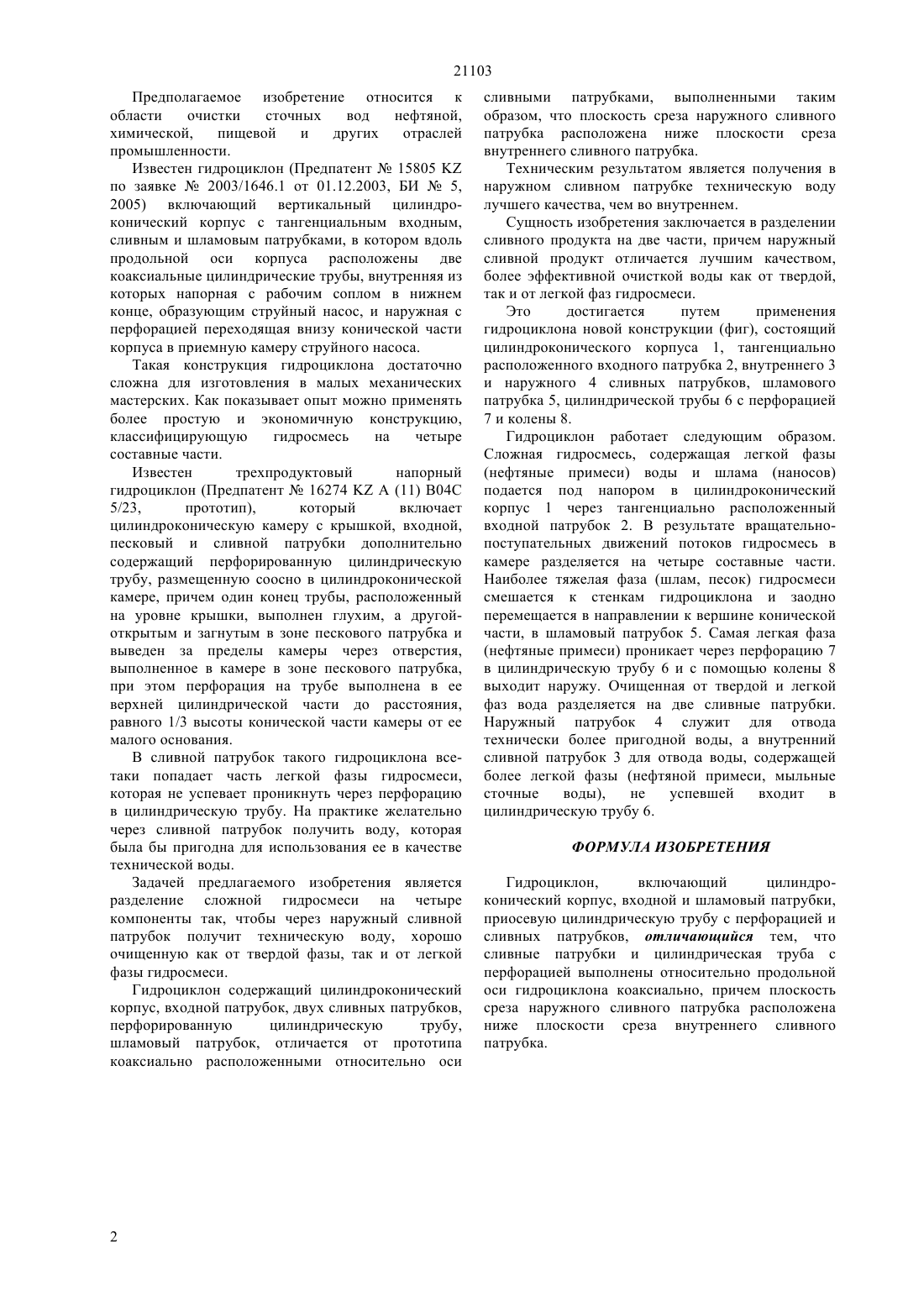

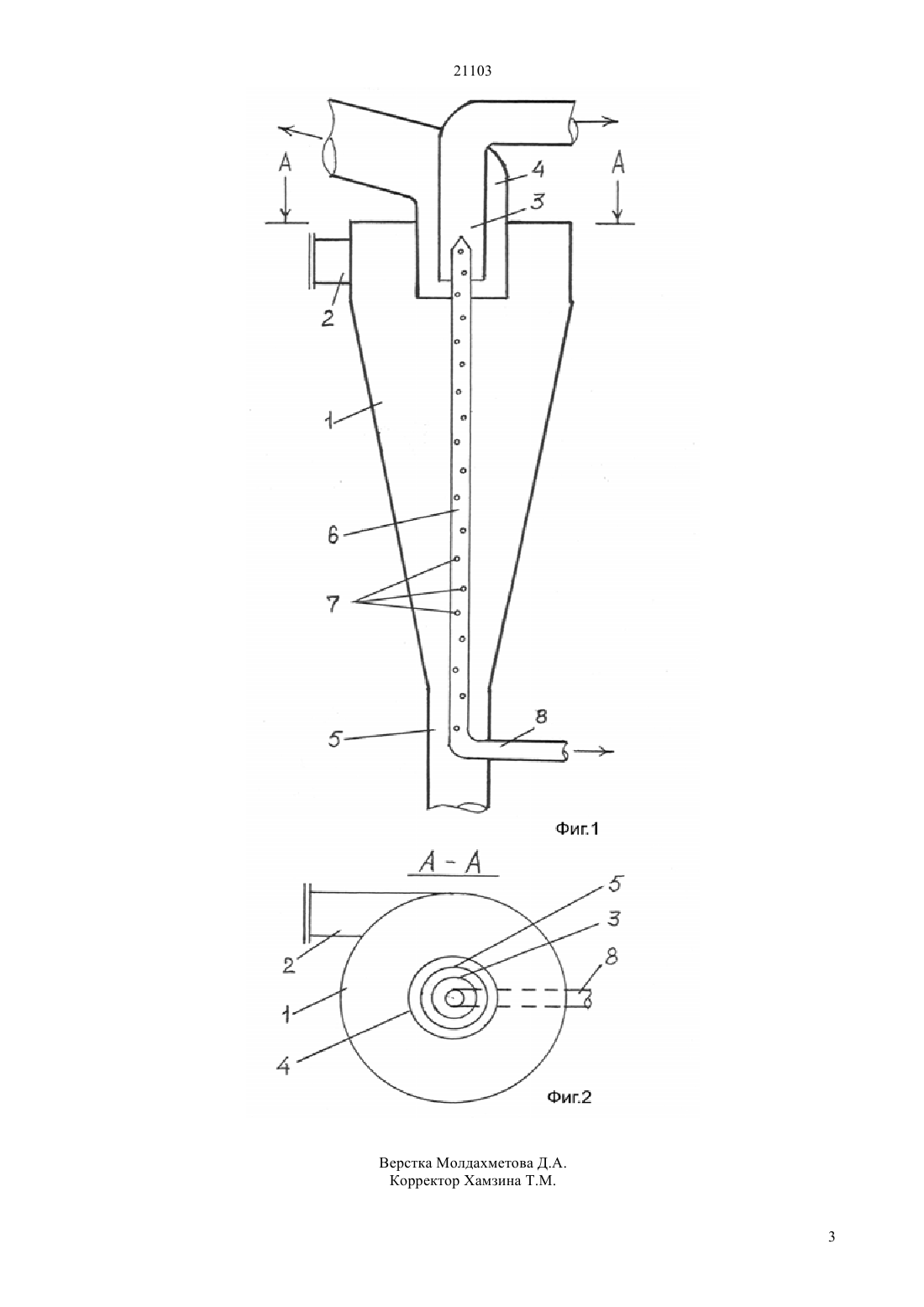

(51) В 04 С 5/23 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гидроциклон Абдураманова,включающий цилиндроконический корпус, входной и шламовый патрубки, приосевую цилиндрическую трубу с перфорацией и сливных патрубков отличается от других гидроциклонов тем, что сливные патрубки и цилиндрическая труба с перфорацией выполнены относительно продольной оси гидроциклона коаксиально, причем плоскость среза наружного сливного патрубка расположена ниже плоскости среза внутреннего сливного патрубка. Такая конструкция гидроциклона обеспечит получение технической воды лучшей очистки в наружном сливном патрубке. Гидроциклон Абдураманова найдет широкое применение на практике.(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16274, кл. В 04 С 5/23, 2005(57) Изобретение относится к области очистки сточных вод нефтяной, химической, пищевой и других отраслей промышленности. 21103 Предполагаемое изобретение относится к области очистки сточных вод нефтяной,химической,пищевой и других отраслей промышленности. Известен гидроциклон (Предпатент 15805 по заявке 2003/1646.1 от 01.12.2003, БИ 5,2005) включающий вертикальный цилиндроконический корпус с тангенциальным входным,сливным и шламовым патрубками, в котором вдоль продольной оси корпуса расположены две коаксиальные цилиндрические трубы, внутренняя из которых напорная с рабочим соплом в нижнем конце, образующим струйный насос, и наружная с перфорацией переходящая внизу конической части корпуса в приемную камеру струйного насоса. Такая конструкция гидроциклона достаточно сложна для изготовления в малых механических мастерских. Как показывает опыт можно применять более простую и экономичную конструкцию,классифицирующую гидросмесь на четыре составные части. Известен трехпродуктовый напорный гидроциклон (Предпатент 16274 А (11) В 04 С 5/23,прототип),который включает цилиндроконическую камеру с крышкой, входной,песковый и сливной патрубки дополнительно содержащий перфорированную цилиндрическую трубу, размещенную соосно в цилиндроконической камере, причем один конец трубы, расположенный на уровне крышки, выполнен глухим, а другойоткрытым и загнутым в зоне пескового патрубка и выведен за пределы камеры через отверстия,выполненное в камере в зоне пескового патрубка,при этом перфорация на трубе выполнена в ее верхней цилиндрической части до расстояния,равного 1/3 высоты конической части камеры от ее малого основания. В сливной патрубок такого гидроциклона всетаки попадает часть легкой фазы гидросмеси,которая не успевает проникнуть через перфорацию в цилиндрическую трубу. На практике желательно через сливной патрубок получить воду, которая была бы пригодна для использования ее в качестве технической воды. Задачей предлагаемого изобретения является разделение сложной гидросмеси на четыре компоненты так, чтобы через наружный сливной патрубок получит техническую воду, хорошо очищенную как от твердой фазы, так и от легкой фазы гидросмеси. Гидроциклон содержащий цилиндроконический корпус, входной патрубок, двух сливных патрубков,перфорированную цилиндрическую трубу,шламовый патрубок, отличается от прототипа коаксиально расположенными относительно оси сливными патрубками, выполненными таким образом, что плоскость среза наружного сливного патрубка расположена ниже плоскости среза внутреннего сливного патрубка. Техническим результатом является получения в наружном сливном патрубке техническую воду лучшего качества, чем во внутреннем. Сущность изобретения заключается в разделении сливного продукта на две части, причем наружный сливной продукт отличается лучшим качеством,более эффективной очисткой воды как от твердой,так и от легкой фаз гидросмеси. Это достигается путем применения гидроциклона новой конструкции (фиг), состоящий цилиндроконического корпуса 1, тангенциально расположенного входного патрубка 2, внутреннего 3 и наружного 4 сливных патрубков, шламового патрубка 5, цилиндрической трубы 6 с перфорацией 7 и колены 8. Гидроциклон работает следующим образом. Сложная гидросмесь, содержащая легкой фазы(нефтяные примеси) воды и шлама (наносов) подается под напором в цилиндроконический корпус 1 через тангенциально расположенный входной патрубок 2. В результате вращательнопоступательных движений потоков гидросмесь в камере разделяется на четыре составные части. Наиболее тяжелая фаза (шлам, песок) гидросмеси смешается к стенкам гидроциклона и заодно перемещается в направлении к вершине конической части, в шламовый патрубок 5. Самая легкая фаза(нефтяные примеси) проникает через перфорацию 7 в цилиндрическую трубу 6 и с помощью колены 8 выходит наружу. Очищенная от твердой и легкой фаз вода разделяется на две сливные патрубки. Наружный патрубок 4 служит для отвода технически более пригодной воды, а внутренний сливной патрубок 3 для отвода воды, содержащей более легкой фазы (нефтяной примеси, мыльные сточные воды),не успевшей входит в цилиндрическую трубу 6. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклон,включающий цилиндроконический корпус, входной и шламовый патрубки,приосевую цилиндрическую трубу с перфорацией и сливных патрубков, отличающийся тем, что сливные патрубки и цилиндрическая труба с перфорацией выполнены относительно продольной оси гидроциклона коаксиально, причем плоскость среза наружного сливного патрубка расположена ниже плоскости среза внутреннего сливного патрубка.
