Фильтроциклон-флотатор

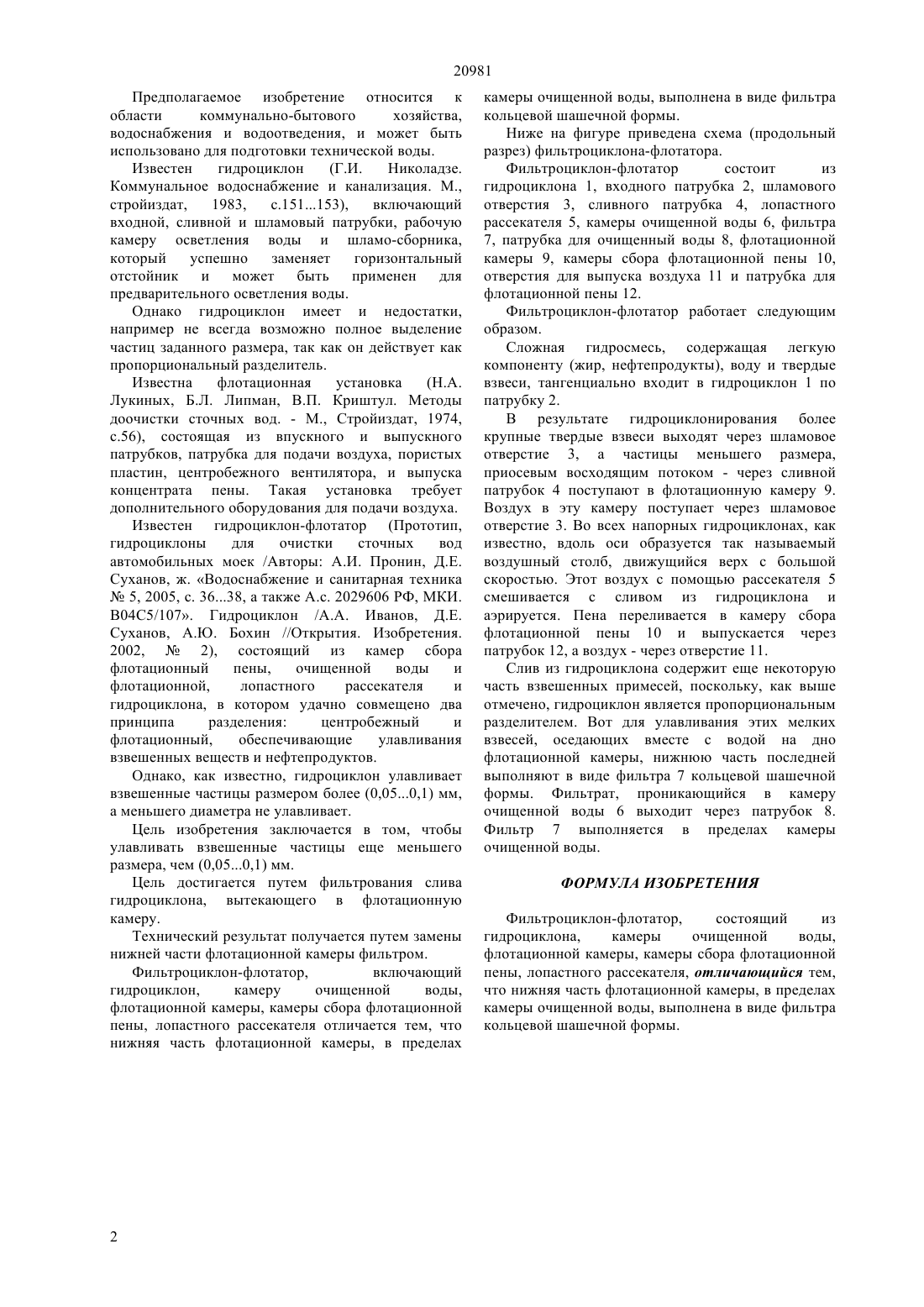

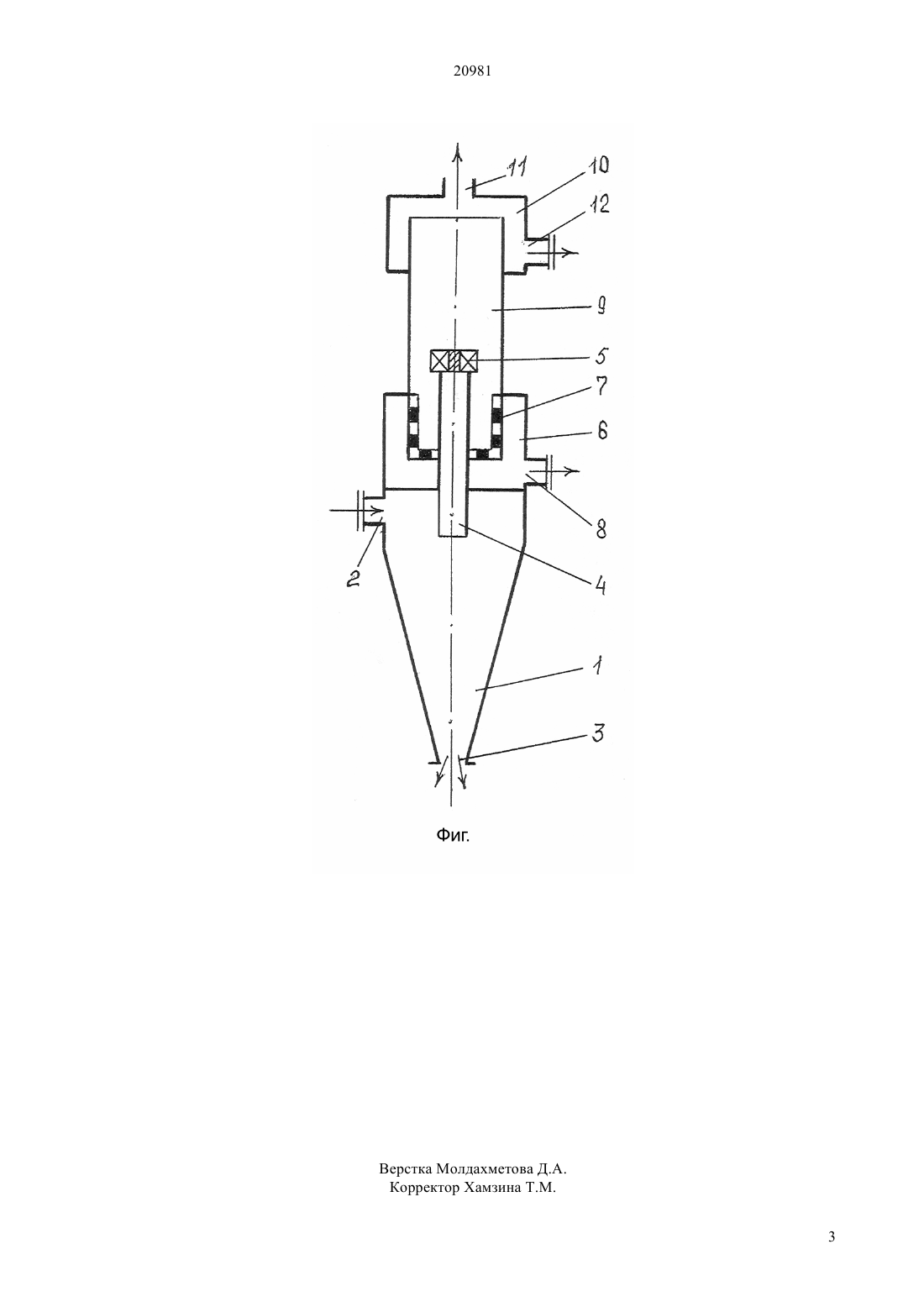

(51) 61 35/16 (2006.01) 61 35/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ водоснабжения и водоотведения, и может быть использовано для подготовки технической воды. Фильтроциклон-флотатор,состоящий из гидроциклона,камеры очищенной воды,флотационной камеры, камеры сбора флотационной пены, лопастного рассекателя отличается от известных тем, что нижняя часть флотационной камеры, в пределах камеры очищенной воды,выполнена в виде фильтра кольцевой шашечной формы. Фильтроциклон-флотатор совмещает в одной компактной установке три ранее известных аппаратов, занимающихся при их раздельной работе большой производственной площади и требующих значительной экономической затраты. Фильтроциклон-флотатор прост по устройству,наукоемкий, найдет широкое применение во многих сферах инженерной практики.(72) Абдураманов Абдуманап Кариев Марат Аблакимович Алиев Ибрагим Жетыбаевич Абдуова Айсулу(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области коммунально-бытового хозяйства, 20981 Предполагаемое изобретение относится к области коммунально-бытового хозяйства,водоснабжения и водоотведения, и может быть использовано для подготовки технической воды. Известен гидроциклон(Г.И. Николадзе. Коммунальное водоснабжение и канализация. М.,стройиздат,1983,с.151153),включающий входной, сливной и шламовый патрубки, рабочую камеру осветления воды и шламо-сборника,который успешно заменяет горизонтальный отстойник и может быть применен для предварительного осветления воды. Однако гидроциклон имеет и недостатки,например не всегда возможно полное выделение частиц заданного размера, так как он действует как пропорциональный разделитель. Известна флотационная установка(Н.А. Лукиных, Б.Л. Липман, В.П. Криштул. Методы доочистки сточных вод. - М., Стройиздат, 1974,с.56), состоящая из впускного и выпускного патрубков, патрубка для подачи воздуха, пористых пластин, центробежного вентилятора, и выпуска концентрата пены. Такая установка требует дополнительного оборудования для подачи воздуха. Известен гидроциклон-флотатор (Прототип,гидроциклоны для очистки сточных вод автомобильных моек /Авторы А.И. Пронин, Д.Е. Суханов, ж. Водоснабжение и санитарная техника 5, 2005, с. 3638, а также А.с. 2029606 РФ, МКИ. В 04 С 5/107. Гидроциклон /А.А. Иванов, Д.Е. Суханов, А.Ю. Бохин //Открытия. Изобретения. 2002,2), состоящий из камер сбора флотационный пены,очищенной воды и флотационной,лопастного рассекателя и гидроциклона, в котором удачно совмещено два принципа разделения центробежный и флотационный,обеспечивающие улавливания взвешенных веществ и нефтепродуктов. Однако, как известно, гидроциклон улавливает взвешенные частицы размером более (0,050,1) мм,а меньшего диаметра не улавливает. Цель изобретения заключается в том, чтобы улавливать взвешенные частицы еще меньшего размера, чем (0,050,1) мм. Цель достигается путем фильтрования слива гидроциклона, вытекающего в флотационную камеру. Технический результат получается путем замены нижней части флотационной камеры фильтром. Фильтроциклон-флотатор,включающий гидроциклон,камеру очищенной воды,флотационной камеры, камеры сбора флотационной пены, лопастного рассекателя отличается тем, что нижняя часть флотационной камеры, в пределах камеры очищенной воды, выполнена в виде фильтра кольцевой шашечной формы. Ниже на фигуре приведена схема (продольный разрез) фильтроциклона-флотатора. Фильтроциклон-флотатор состоит из гидроциклона 1, входного патрубка 2, шламового отверстия 3, сливного патрубка 4, лопастного рассекателя 5, камеры очищенной воды 6, фильтра 7, патрубка для очищенный воды 8, флотационной камеры 9, камеры сбора флотационной пены 10,отверстия для выпуска воздуха 11 и патрубка для флотационной пены 12. Фильтроциклон-флотатор работает следующим образом. Сложная гидросмесь, содержащая легкую компоненту (жир, нефтепродукты), воду и твердые взвеси, тангенциально входит в гидроциклон 1 по патрубку 2. В результате гидроциклонирования более крупные твердые взвеси выходят через шламовое отверстие 3, а частицы меньшего размера,приосевым восходящим потоком - через сливной патрубок 4 поступают в флотационную камеру 9. Воздух в эту камеру поступает через шламовое отверстие 3. Во всех напорных гидроциклонах, как известно, вдоль оси образуется так называемый воздушный столб, движущийся верх с большой скоростью. Этот воздух с помощью рассекателя 5 смешивается с сливом из гидроциклона и аэрируется. Пена переливается в камеру сбора флотационной пены 10 и выпускается через патрубок 12, а воздух - через отверстие 11. Слив из гидроциклона содержит еще некоторую часть взвешенных примесей, поскольку, как выше отмечено, гидроциклон является пропорциональным разделителем. Вот для улавливания этих мелких взвесей, оседающих вместе с водой на дно флотационной камеры, нижнюю часть последней выполняют в виде фильтра 7 кольцевой шашечной формы. Фильтрат, проникающийся в камеру очищенной воды 6 выходит через патрубок 8. Фильтр 7 выполняется в пределах камеры очищенной воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклон-флотатор,состоящий из гидроциклона,камеры очищенной воды,флотационной камеры, камеры сбора флотационной пены, лопастного рассекателя, отличающийся тем,что нижняя часть флотационной камеры, в пределах камеры очищенной воды, выполнена в виде фильтра кольцевой шашечной формы.
