Фильтроциклон

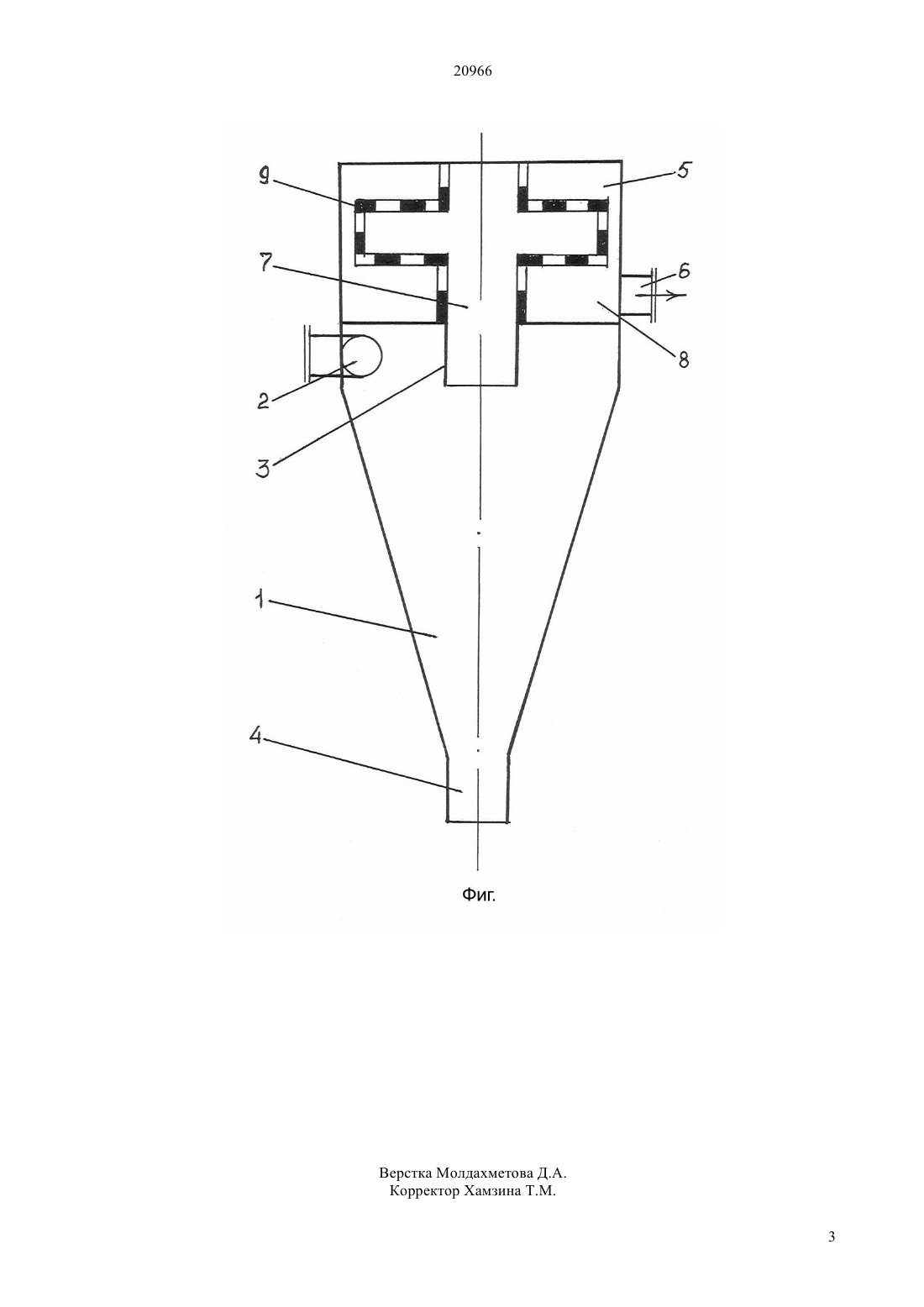

(51) В 04 С 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ строительства, гидромеханизации и сельского хозяйства. В фильтроциклоне,состоящем из цилиндроконического гидроциклона, входного,сливного и шламового патрубков, согласно изобретению, гидроциклон в верхней части снабжен дополнительной цилиндрической камерой с водовыпускным патрубком,разделенной на приемные камеры жидкостей первичной и вторичной очистки фильтром крестообразной формы. Технический результат - получение фильтрата более высокого качества.(72) Абдураманов Абдуманап Рустем Ергали(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Изобретение предназначено для использования вторично очищенной жидкости в области 20966 Предполагаемое изобретение относится к области строительства, гидромеханизации и сельского хозяйства. Известен гидроциклон очистки сточной воды(а.с. СССР 887000, 1981 г.), содержащий цилиндро-конический корпус, шламовый патрубок,сливную камеру с патрубками отвода фильтрата,сливной патрубок вставленный в полость направляющего усеченного конуса прикрепленного большим основанием к крышке, сливная камера,направляющего конуса, фильтрующего элемента,внутренняя полость цилиндра, крышки корпуса гидроциклона, камера сбора фильтрата и круговой приемник. Недостатком изобретения является быстрый износ корпуса, нерегулируемость разделительного процесса и значительный вес. Известен полифильтроциклон (п.п. К 7107,1999 г.), состоящий из корпуса, наружного гидроциклона, содержащего кольцевой сливной, а также тангенциальный входной и песковый патрубки, сливную камеру с патрубком, внутренних гидроциклонов,имеющих соответственно щелеобразную,сужающуюся на каждом последующем гидроциклоне перфорацию для ввода в них разделяемой жидкости. Полифильтроциклон используется для очистки воды от твердого продукта разной консистенции. Однако такой полифильтроциклон очень энергоемкий и имеет значительный вес. Задача изобретения разработка фильтроциклона,обеспечивающего получение фильтрата(технической воды) более высокого качества путем эффективного разделения пространства дополнительной цилиндрической камеры на камер для первично и вторично очищенных жидкостей фильтром крестообразной формы. Сущность изобретения заключается в следующем. В фильтроциклоне состоящем из цилиндроконического гидроциклона, входного, сливного и шламового патрубков, согласно изобретению гидроциклон в верхней части снабжен дополнительной цилиндрической камерой с водовыпускным патрубком,разделенные на приемные камеры жидкостей первичной и вторичной очистки фильтром крестообразной формы. Изобретение поясняется фигурой. Фильтроциклон состоит из цилиндроконического гидроциклона 1, входного 2, сливного 3 и шламового 4 патрубков, дополнительной цилиндрической камеры 5,водовыпускного патрубка 6, камеры для первично очищенной жидкости 7, камеры для вторично очищенной жидкости 8 и фильтра 9. Фильтроциклон работает следующим образом. Двухфазная жидкость, входящая в цилиндроконический гидроциклон 1 через патрубок 2, под давлением разделяется на две составляющие твердая фаза (наносы, шлам), обладающая удельным весом больше удельного веса воды, вытесняется к стенке гидроциклона и оттуда направляется к шламовому патрубку 4. А жидкая фаза (первично очищенная вода) направляется к сливному патрубку 3 и под напором входит в камеру для первично очищенной жидкости 7. Фильтрат через фильтр 9 выходит в камеру 8 для вторично очищенной жидкости. Оттуда очищенная жидкость через водовыпускной патрубок 6 направляется к месту назначения. Таким образом, путем рационального расположения фильтра(с наибольшей поверхностью фильтрации) 9 в дополнительной цилиндрической камере 5 осуществляется эффективная очистка жидкой фазы исходной гидросмеси от твердого содержимого. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклон, состоящий из цилиндроконического гидроциклона, входного, сливного и шламового патрубков, отличающийся тем, что гидроциклон в верхней части снабжен дополнительной цилиндрической камерой с водовыпускным патрубком,разделенной на приемные камеры жидкостей первичной и вторичной очистки фильтром крестообразной формы.
