Гидроциклонная нефтеловушка

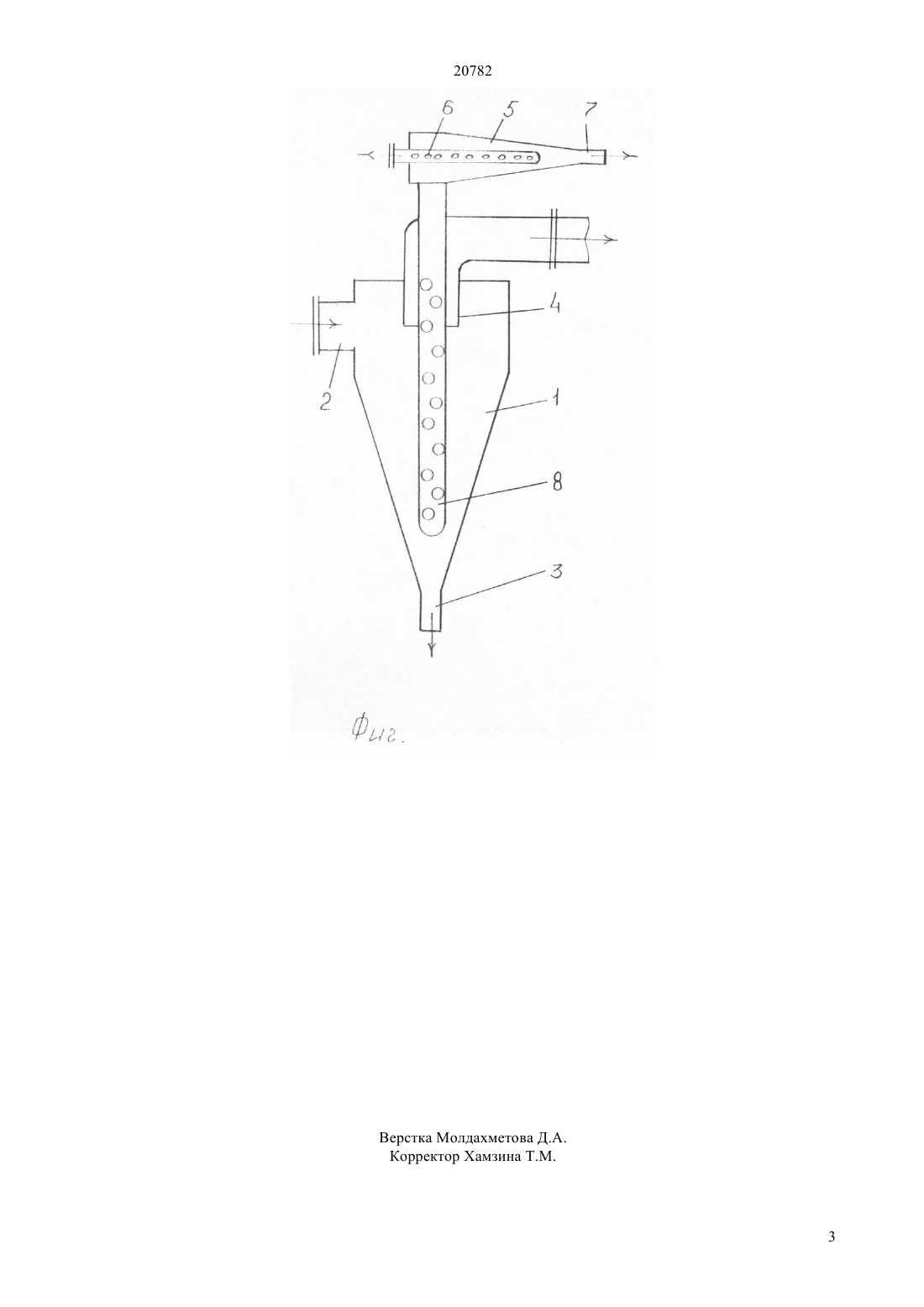

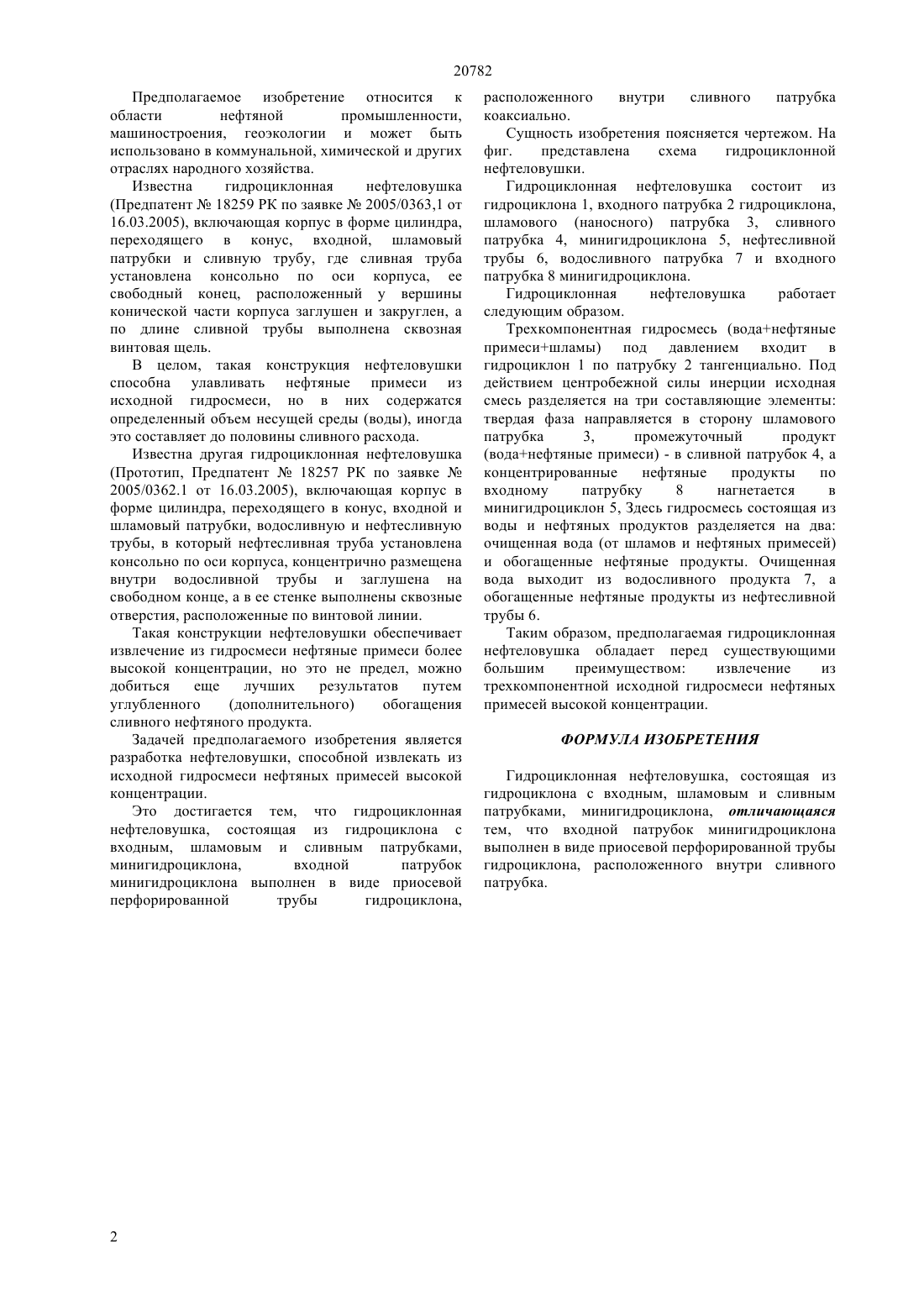

(51) 04 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ может быть использовано в коммунальной,химической и других отраслях народного хозяйства. Гидроциклонная нефтеловушка, включающая в себе гидроциклон с входным, шламовым и сливным патрубками, минигидроциклон, отличается тем, что входной патрубок минигидроциклона выполнен в виде приосевой перфорированной трубы гидроциклона, расположенного внутри сливного патрубка коаксиально. Гидроциклонная нефтеловушка проста по конструкции и позволяет повысить разделяющую способность аппарата на четыре продукции. Она найдет широкое применение на практике.(72) Абдураманов Абдуманап Джумабеков Абдуахан Мусаев Алтай Абеуова Айсулу Абдураманова Дина Абдуманаповна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан 20782 Предполагаемое изобретение относится к области нефтяной промышленности,машиностроения, геоэкологии и может быть использовано в коммунальной, химической и других отраслях народного хозяйства. Известна гидроциклонная нефтеловушка(Предпатент 18259 РК по заявке 2005/0363,1 от 16.03.2005), включающая корпус в форме цилиндра,переходящего в конус, входной, шламовый патрубки и сливную трубу, где сливная труба установлена консольно по оси корпуса, ее свободный конец, расположенный у вершины конической части корпуса заглушен и закруглен, а по длине сливной трубы выполнена сквозная винтовая щель. В целом, такая конструкция нефтеловушки способна улавливать нефтяные примеси из исходной гидросмеси, но в них содержатся определенный объем несущей среды (воды), иногда это составляет до половины сливного расхода. Известна другая гидроциклонная нефтеловушка(Прототип, Предпатент 18257 РК по заявке 2005/0362.1 от 16.03.2005), включающая корпус в форме цилиндра, переходящего в конус, входной и шламовый патрубки, водосливную и нефтесливную трубы, в который нефтесливная труба установлена консольно по оси корпуса, концентрично размещена внутри водосливной трубы и заглушена на свободном конце, а в ее стенке выполнены сквозные отверстия, расположенные по винтовой линии. Такая конструкции нефтеловушки обеспечивает извлечение из гидросмеси нефтяные примеси более высокой концентрации, но это не предел, можно добиться еще лучших результатов путем углубленного(дополнительного) обогащения сливного нефтяного продукта. Задачей предполагаемого изобретения является разработка нефтеловушки, способной извлекать из исходной гидросмеси нефтяных примесей высокой концентрации. Это достигается тем, что гидроциклонная нефтеловушка, состоящая из гидроциклона с входным, шламовым и сливным патрубками,минигидроциклона,входной патрубок минигидроциклона выполнен в виде приосевой перфорированной трубы гидроциклона, 2 расположенного внутри сливного патрубка коаксиально. Сущность изобретения поясняется чертежом. На фиг. представлена схема гидроциклонной нефтеловушки. Гидроциклонная нефтеловушка состоит из гидроциклона 1, входного патрубка 2 гидроциклона,шламового (наносного) патрубка 3, сливного патрубка 4, минигидроциклона 5, нефтесливной трубы 6, водосливного патрубка 7 и входного патрубка 8 минигидроциклона. Гидроциклонная нефтеловушка работает следующим образом. Трехкомпонентная гидросмесь (воданефтяные примесишламы) под давлением входит в гидроциклон 1 по патрубку 2 тангенциально. Под действием центробежной силы инерции исходная смесь разделяется на три составляющие элементы твердая фаза направляется в сторону шламового патрубка 3,промежуточный продукт(воданефтяные примеси) - в сливной патрубок 4, а концентрированные нефтяные продукты по входному патрубку 8 нагнетается в минигидроциклон 5, Здесь гидросмесь состоящая из воды и нефтяных продуктов разделяется на два очищенная вода (от шламов и нефтяных примесей) и обогащенные нефтяные продукты. Очищенная вода выходит из водосливного продукта 7, а обогащенные нефтяные продукты из нефтесливной трубы 6. Таким образом, предполагаемая гидроциклонная нефтеловушка обладает перед существующими большим преимуществом извлечение из трехкомпонентной исходной гидросмеси нефтяных примесей высокой концентрации. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклонная нефтеловушка, состоящая из гидроциклона с входным, шламовым и сливным патрубками, минигидроциклона, отличающаяся тем, что входной патрубок минигидроциклона выполнен в виде приосевой перфорированной трубы гидроциклона, расположенного внутри сливного патрубка.
