Гидроциклонная насосная нефтеловушка

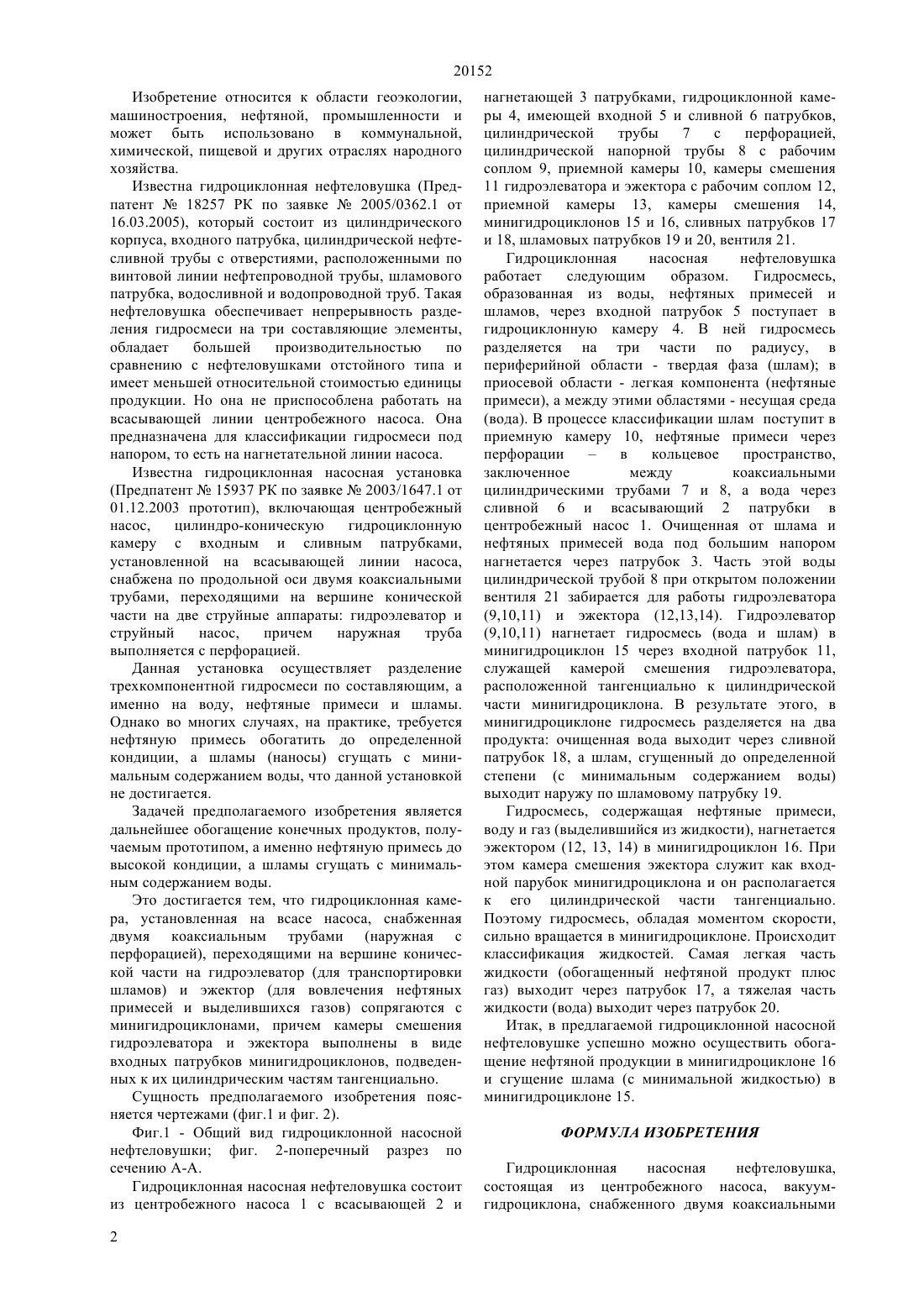

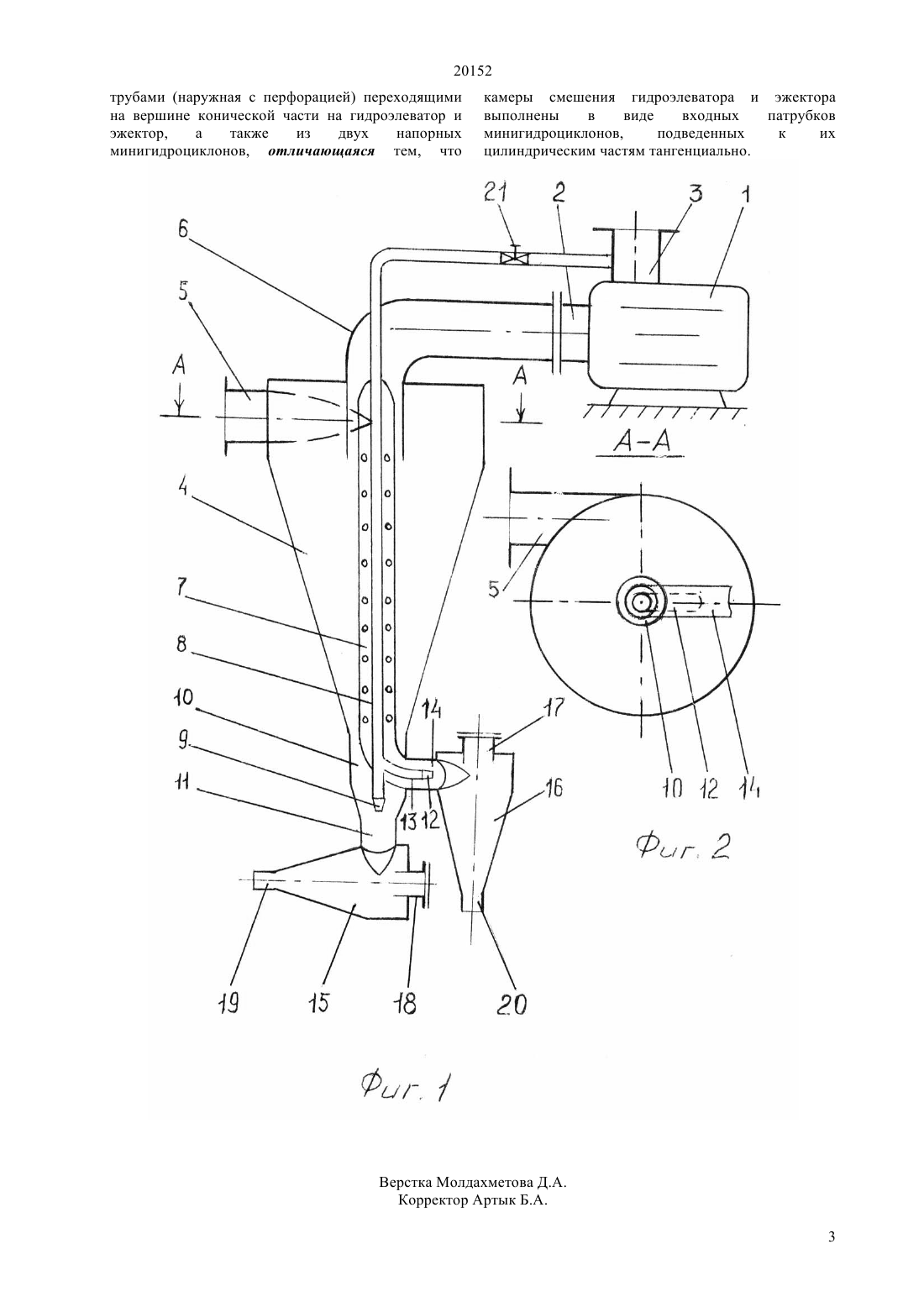

(51) В 04 С 5/23 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гидроциклонная насосная нефтеловушка, включающая в себе центробежный насос, вакуумгидроциклон, снабженный двумя коаксиальными трубами (наружная с перфорацией), переходящими на вершине конической части на гидроэлеватор и эжектор, а так же напорных минигидроциклонов,отличается тем, что камеры смешения гидроэлеватора и эжектора выполнены в виде входных патрубков минигидроциклонов, подведенных к их цилиндрическим частям тангенциально. Гидроциклонная насосная нефтеловушка проста в изготовлении и найдет широкое применение на практике.(56) Предварительный патент РК 15937, кл. В 04 С 5/23, 2003(57) Изобретение относится к областям геоэкологии, машиностроения, нефтяной промышленности и может быть использовано в коммунальной,химической, пищевой и других отраслях народного хозяйства. 20152 Изобретение относится к области геоэкологии,машиностроения, нефтяной, промышленности и может быть использовано в коммунальной,химической, пищевой и других отраслях народного хозяйства. Известна гидроциклонная нефтеловушка (Предпатент 18257 РК по заявке 2005/0362.1 от 16.03.2005), который состоит из цилиндрического корпуса, входного патрубка, цилиндрической нефтесливной трубы с отверстиями, расположенными по винтовой линии нефтепроводной трубы, шламового патрубка, водосливной и водопроводной труб. Такая нефтеловушка обеспечивает непрерывность разделения гидросмеси на три составляющие элементы,обладает большей производительностью по сравнению с нефтеловушками отстойного типа и имеет меньшей относительной стоимостью единицы продукции. Но она не приспособлена работать на всасывающей линии центробежного насоса. Она предназначена для классификации гидросмеси под напором, то есть на нагнетательной линии насоса. Известна гидроциклонная насосная установка(Предпатент 15937 РК по заявке 2003/1647.1 от 01.12.2003 прототип), включающая центробежный насос,цилиндро-коническую гидроциклонную камеру с входным и сливным патрубками,установленной на всасывающей линии насоса,снабжена по продольной оси двумя коаксиальными трубами, переходящими на вершине конической части на две струйные аппараты гидроэлеватор и струйный насос,причем наружная труба выполняется с перфорацией. Данная установка осуществляет разделение трехкомпонентной гидросмеси по составляющим, а именно на воду, нефтяные примеси и шламы. Однако во многих случаях, на практике, требуется нефтяную примесь обогатить до определенной кондиции, а шламы (наносы) сгущать с минимальным содержанием воды, что данной установкой не достигается. Задачей предполагаемого изобретения является дальнейшее обогащение конечных продуктов, получаемым прототипом, а именно нефтяную примесь до высокой кондиции, а шламы сгущать с минимальным содержанием воды. Это достигается тем, что гидроциклонная камера, установленная на всасе насоса, снабженная двумя коаксиальным трубами (наружная с перфорацией), переходящими на вершине конической части на гидроэлеватор (для транспортировки шламов) и эжектор (для вовлечения нефтяных примесей и выделившихся газов) сопрягаются с минигидроциклонами, причем камеры смешения гидроэлеватора и эжектора выполнены в виде входных патрубков минигидроциклонов, подведенных к их цилиндрическим частям тангенциально. Сущность предполагаемого изобретения поясняется чертежами (фиг.1 и фиг. 2). Фиг.1 - Общий вид гидроциклонной насосной нефтеловушки фиг. 2-поперечный разрез по сечению А-А. Гидроциклонная насосная нефтеловушка состоит из центробежного насоса 1 с всасывающей 2 и 2 нагнетающей 3 патрубками, гидроциклонной камеры 4, имеющей входной 5 и сливной 6 патрубков,цилиндрической трубы 7 с перфорацией,цилиндрической напорной трубы 8 с рабочим соплом 9, приемной камеры 10, камеры смешения 11 гидроэлеватора и эжектора с рабочим соплом 12,приемной камеры 13, камеры смешения 14,минигидроциклонов 15 и 16, сливных патрубков 17 и 18, шламовых патрубков 19 и 20, вентиля 21. Гидроциклонная насосная нефтеловушка работает следующим образом. Гидросмесь,образованная из воды, нефтяных примесей и шламов, через входной патрубок 5 поступает в гидроциклонную камеру 4. В ней гидросмесь разделяется на три части по радиусу, в периферийной области - твердая фаза (шлам) в приосевой области - легкая компонента (нефтяные примеси), а между этими областями - несущая среда(вода). В процессе классификации шлам поступит в приемную камеру 10, нефтяные примеси через перфорации в кольцевое пространство,заключенное между коаксиальными цилиндрическими трубами 7 и 8, а вода через сливной 6 и всасывающий 2 патрубки в центробежный насос 1. Очищенная от шлама и нефтяных примесей вода под большим напором нагнетается через патрубок 3. Часть этой воды цилиндрической трубой 8 при открытом положении вентиля 21 забирается для работы гидроэлеватора(9,10,11) нагнетает гидросмесь (вода и шлам) в минигидроциклон 15 через входной патрубок 11,служащей камерой смешения гидроэлеватора,расположенной тангенциально к цилиндрической части минигидроциклона. В результате этого, в минигидроциклоне гидросмесь разделяется на два продукта очищенная вода выходит через сливной патрубок 18, а шлам, сгущенный до определенной степени (с минимальным содержанием воды) выходит наружу по шламовому патрубку 19. Гидросмесь, содержащая нефтяные примеси,воду и газ (выделившийся из жидкости), нагнетается эжектором (12, 13, 14) в минигидроциклон 16. При этом камера смешения эжектора служит как входной парубок минигидроциклона и он располагается к его цилиндрической части тангенциально. Поэтому гидросмесь, обладая моментом скорости,сильно вращается в минигидроциклоне. Происходит классификация жидкостей. Самая легкая часть жидкости (обогащенный нефтяной продукт плюс газ) выходит через патрубок 17, а тяжелая часть жидкости (вода) выходит через патрубок 20. Итак, в предлагаемой гидроциклонной насосной нефтеловушке успешно можно осуществить обогащение нефтяной продукции в минигидроциклоне 16 и сгущение шлама (с минимальной жидкостью) в минигидроциклоне 15. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклонная насосная нефтеловушка,состоящая из центробежного насоса, вакуумгидроциклона, снабженного двумя коаксиальными 20152 трубами (наружная с перфорацией) переходящими на вершине конической части на гидроэлеватор и эжектор,а также из двух напорных минигидроциклонов, отличающаяся тем, что камеры смешения гидроэлеватора и эжектора выполнены в виде входных патрубков минигидроциклонов,подведенных к их цилиндрическим частям тангенциально.
