Установка для очистки газов

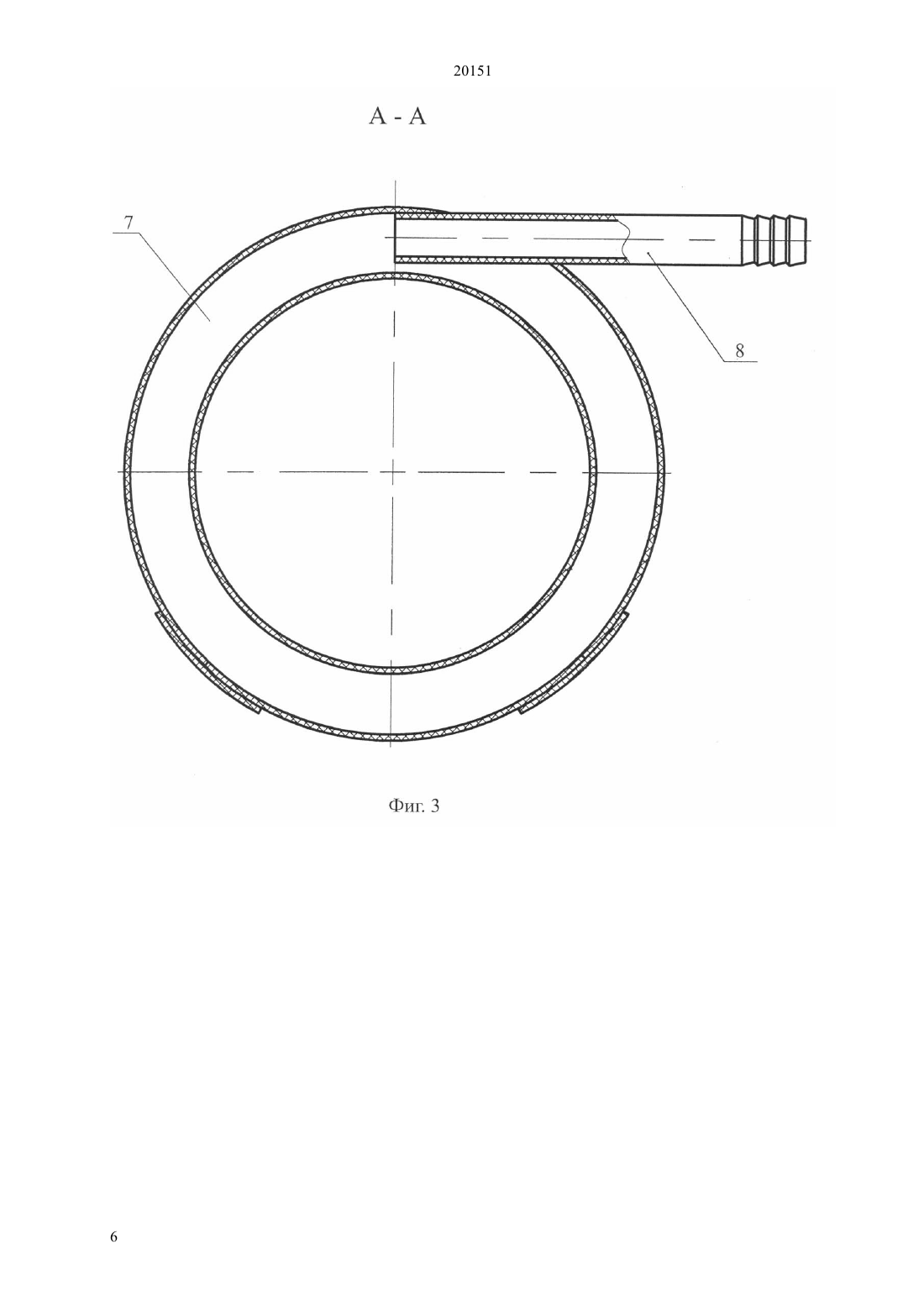

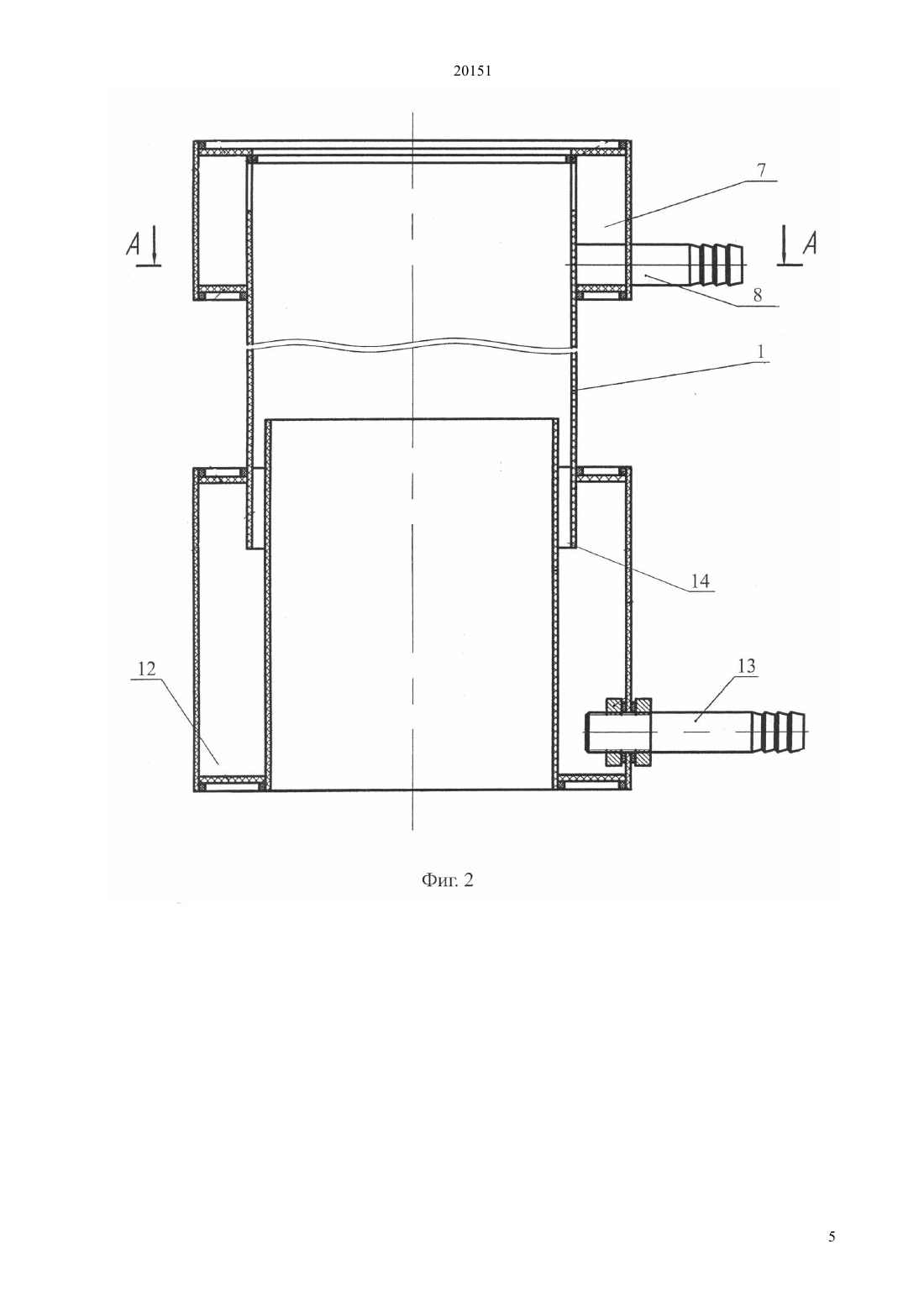

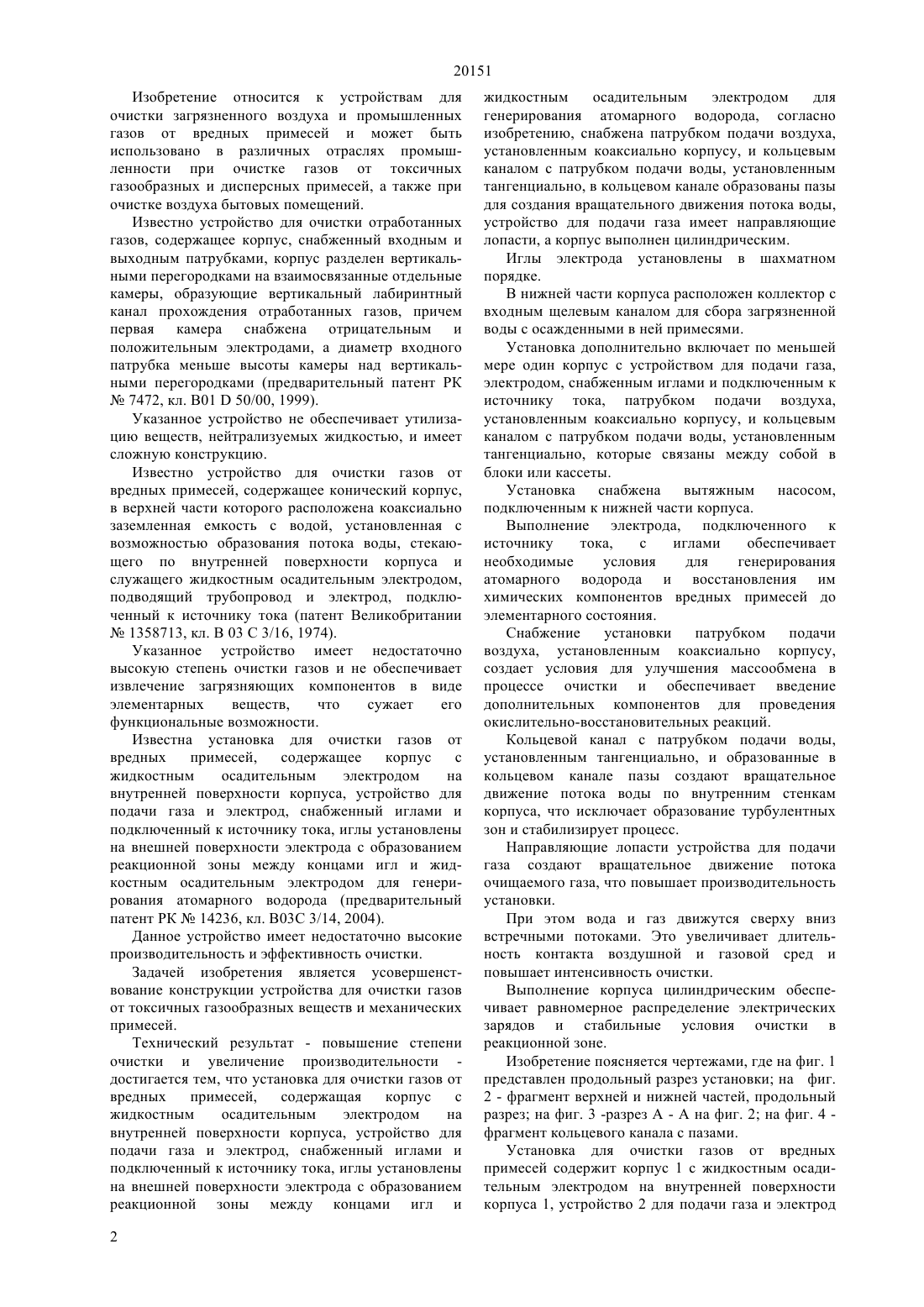

(51) 03 3/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ жидкостным осадительным электродом для генерирования атомарного водорода, согласно изобретению, снабжена патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, в кольцевом канале образованы пазы для создания вращательного движения потока воды,устройство для подачи газа имеет направляющие лопасти, а корпус выполнен цилиндрическим. Иглы электрода установлены в шахматном порядке. В нижней части корпуса расположен коллектор с входным щелевым каналом для сбора загрязненной воды с осажденными в ней примесями. Установка дополнительно включает по меньшей мере один корпус с устройством для подачи газа,электродом, снабженным иглами и подключенным к источнику тока, патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, которые связаны между собой в блоки или кассеты. Установка снабжена вытяжным насосом,подключенным к нижней части корпуса.(54) УСТАНОВКА ДЛЯ ОЧИСТКИ ГАЗОВ(57) Изобретение относится к устройствам для очистки загрязненного воздуха и промышленных газов от вредных примесей и может быть использовано в различных отраслях промышленности при очистке газов от токсичных газообразных и дисперсных примесей, а также при очистке воздуха бытовых помещений. Технический результат - повышение степени очистки и увеличение производительности достигается тем, что установка для очистки газов от вредных примесей,содержащая корпус с жидкостным осадительным электродом на внутренней поверхности корпуса, устройство для подачи газа и электрод, снабженный иглами и подключенный к источнику тока, иглы установлены на внешней поверхности электрода с образованием реакционной зоны между концами игл и 20151 Изобретение относится к устройствам для очистки загрязненного воздуха и промышленных газов от вредных примесей и может быть использовано в различных отраслях промышленности при очистке газов от токсичных газообразных и дисперсных примесей, а также при очистке воздуха бытовых помещений. Известно устройство для очистки отработанных газов, содержащее корпус, снабженный входным и выходным патрубками, корпус разделен вертикальными перегородками на взаимосвязанные отдельные камеры, образующие вертикальный лабиринтный канал прохождения отработанных газов, причем первая камера снабжена отрицательным и положительным электродами, а диаметр входного патрубка меньше высоты камеры над вертикальными перегородками (предварительный патент РК 7472, кл. В 0150/00, 1999). Указанное устройство не обеспечивает утилизацию веществ, нейтрализуемых жидкостью, и имеет сложную конструкцию. Известно устройство для очистки газов от вредных примесей, содержащее конический корпус,в верхней части которого расположена коаксиально заземленная емкость с водой, установленная с возможностью образования потока воды, стекающего по внутренней поверхности корпуса и служащего жидкостным осадительным электродом,подводящий трубопровод и электрод, подключенный к источнику тока (патент Великобритании 1358713, кл. В 03 С 3/16, 1974). Указанное устройство имеет недостаточно высокую степень очистки газов и не обеспечивает извлечение загрязняющих компонентов в виде элементарных веществ,что сужает его функциональные возможности. Известна установка для очистки газов от вредных примесей,содержащее корпус с жидкостным осадительным электродом на внутренней поверхности корпуса, устройство для подачи газа и электрод, снабженный иглами и подключенный к источнику тока, иглы установлены на внешней поверхности электрода с образованием реакционной зоны между концами игл и жидкостным осадительным электродом для генерирования атомарного водорода (предварительный патент РК 14236, кл. В 03 С 3/14, 2004). Данное устройство имеет недостаточно высокие производительность и эффективность очистки. Задачей изобретения является усовершенствование конструкции устройства для очистки газов от токсичных газообразных веществ и механических примесей. Технический результат - повышение степени очистки и увеличение производительности достигается тем, что установка для очистки газов от вредных примесей,содержащая корпус с жидкостным осадительным электродом на внутренней поверхности корпуса, устройство для подачи газа и электрод, снабженный иглами и подключенный к источнику тока, иглы установлены на внешней поверхности электрода с образованием реакционной зоны между концами игл и 2 жидкостным осадительным электродом для генерирования атомарного водорода, согласно изобретению, снабжена патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, в кольцевом канале образованы пазы для создания вращательного движения потока воды,устройство для подачи газа имеет направляющие лопасти, а корпус выполнен цилиндрическим. Иглы электрода установлены в шахматном порядке. В нижней части корпуса расположен коллектор с входным щелевым каналом для сбора загрязненной воды с осажденными в ней примесями. Установка дополнительно включает по меньшей мере один корпус с устройством для подачи газа,электродом, снабженным иглами и подключенным к источнику тока, патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, которые связаны между собой в блоки или кассеты. Установка снабжена вытяжным насосом,подключенным к нижней части корпуса. Выполнение электрода, подключенного к источнику тока,с иглами обеспечивает необходимые условия для генерирования атомарного водорода и восстановления им химических компонентов вредных примесей до элементарного состояния. Снабжение установки патрубком подачи воздуха, установленным коаксиально корпусу,создает условия для улучшения массообмена в процессе очистки и обеспечивает введение дополнительных компонентов для проведения окислительно-восстановительных реакций. Кольцевой канал с патрубком подачи воды,установленным тангенциально, и образованные в кольцевом канале пазы создают вращательное движение потока воды по внутренним стенкам корпуса, что исключает образование турбулентных зон и стабилизирует процесс. Направляющие лопасти устройства для подачи газа создают вращательное движение потока очищаемого газа, что повышает производительность установки. При этом вода и газ движутся сверху вниз встречными потоками. Это увеличивает длительность контакта воздушной и газовой сред и повышает интенсивность очистки. Выполнение корпуса цилиндрическим обеспечивает равномерное распределение электрических зарядов и стабильные условия очистки в реакционной зоне. Изобретение поясняется чертежами, где на фиг. 1 представлен продольный разрез установки на фиг. 2 - фрагмент верхней и нижней частей, продольный разрез на фиг. 3 -разрез А - А на фиг. 2 на фиг. 4 фрагмент кольцевого канала с пазами. Установка для очистки газов от вредных примесей содержит корпус 1 с жидкостным осадительным электродом на внутренней поверхности корпуса 1, устройство 2 для подачи газа и электрод 20151 3, снабженный иглами 4 и подключенный к источнику тока (не показан), иглы 4 установлены на внешней поверхности электрода 3 с образованием реакционной зоны 5 между концами игл 4 и жидкостным осадительным электродом для генерирования атомарного водорода. Патрубок 6 подачи воздуха установлен коаксиально корпусу 1 в его верхней части, кольцевой канал 7 также расположен в верхней части корпуса и имеет патрубок 8 подачи воды,установленный тангенциально. В кольцевом канале 7 образованы пазы 9 для создания вращательного движения потока воды, устройство 2 для подачи газа имеет направляющие лопасти 10, а корпус 1 выполнен цилиндрическим. Иглы 4 электрода установлены в шахматном порядке. Электрод 3 закреплен с помощью пилонов 11. В нижней части корпуса 1 расположен коллектор 12 с входным щелевым каналом 14 для сбора загрязненной воды с осажденными в ней примесями. Для отвода загрязненной воды предназначен отводящий патрубок 13. Установка может дополнительно включать, по меньшей мере, один корпус с устройством для подачи газа, электродом, снабженным иглами и подключенным к источнику тока, патрубком подачи воздуха, установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды,установленным тангенциально, которые связаны между собой в блоки или кассеты. Установка снабжена вытяжным насосом (не показан), подключенным к нижней части корпуса 1. Установка работает следующим образом. Газ, например, загрязненный атмосферный воздух или дымовой газ подают через устройство 2 в корпус 1 и создают вращательное движение потока газа с помощью направляющих лопастей 10. Жидкостной осадительный электрод образуют потоком воды, которую подают тангенциально по патрубку 8 в кольцевой канал 7. В кольцевом канале 7 меняют направление потока воды на противоположное с помощью пазов 9, что позволяет стабилизировать поток и создать устойчивое вращательное движение с постоянным вектором центробежной силы. На электрод 3 подают напряжение 30 кВ, воду заземляют. Вода,образующая жидкостной осадительный электрод,служит акцептором извлекаемых из газа примесей. Через патрубок 6 подают воздух для улучшения процесса очистки. Массовое соотношение воздуха и газа составляет 11 - 101. Температура газа 100 С,температура воздуха 30-40 С. Воздух и газ засасываются с помощью насоса (не показан),подключенного к нижней части корпуса 1. Вода совершает вращательное движение по внутренним стенкам корпуса 1, перемещаясь сверху вниз. Поток газа также движется сверху вниз, при направлении его вращения навстречу потоку воды. В образованной между концами игл и жидкостным осадительным электродом реакционной зоне 5 обеспечивается высокая интенсивность массообмена, при котором частицы вредных примесей заряжаются от игл электрода 3 и оседают на поверхности воды, при ее вращательном движении по внутренним стенкам корпуса. Загрязненная вода с осажденными в ней примесями из нижней части корпуса через щелевой канал 14 поступает в коллектор 12, откуда удаляется по патрубку 13. Содержание диоксида углерода (СО 2) в исходном газе 0,95 , оксида углерода (СО) - 462 рр, содержание диоксида углерода в очищенном газе - 0,2 , оксида углерода- 0 рр. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для очистки газов от вредных примесей, содержащая корпус с жидкостным осадительным электродом на внутренней поверхности корпуса, устройство для подачи газа и электрод, снабженный иглами и подключенный к источнику тока, иглы установлены на внешней поверхности электрода с образованием реакционной зоны между концами игл и жидкостным осадительным электродом для генерирования атомарного водорода, отличающаяся тем, что она снабжена патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, в кольцевом канале образованы пазы для создания вращательного движения потока воды,устройство для подачи газа имеет направляющие лопасти, а корпус выполнен цилиндрическим. 2. Устройство по п.1, отличающееся тем, что иглы электрода установлены в шахматном порядке. 3. Установка по п.п. 1 или 2, отличающаяся тем, что в нижней части корпуса расположен коллектор с входным щелевым каналом для сбора загрязненной воды с осажденными в ней примесями. 4. Установка по п.п. 1,2 или 3, отличающаяся тем, что она дополнительно включает по меньшей мере один корпус с устройством для подачи газа,электродом, снабженным иглами и подключенным к источнику тока, патрубком подачи воздуха,установленным коаксиально корпусу, и кольцевым каналом с патрубком подачи воды, установленным тангенциально, которые связаны между собой в блоки или кассеты. 5. Установка по п.п. 1, 2, 3 или 4,отличающаяся тем, что она снабжена вытяжным насосом, подключенным к нижней части корпуса.
