Гидроциклонная насосная нефтеловушка

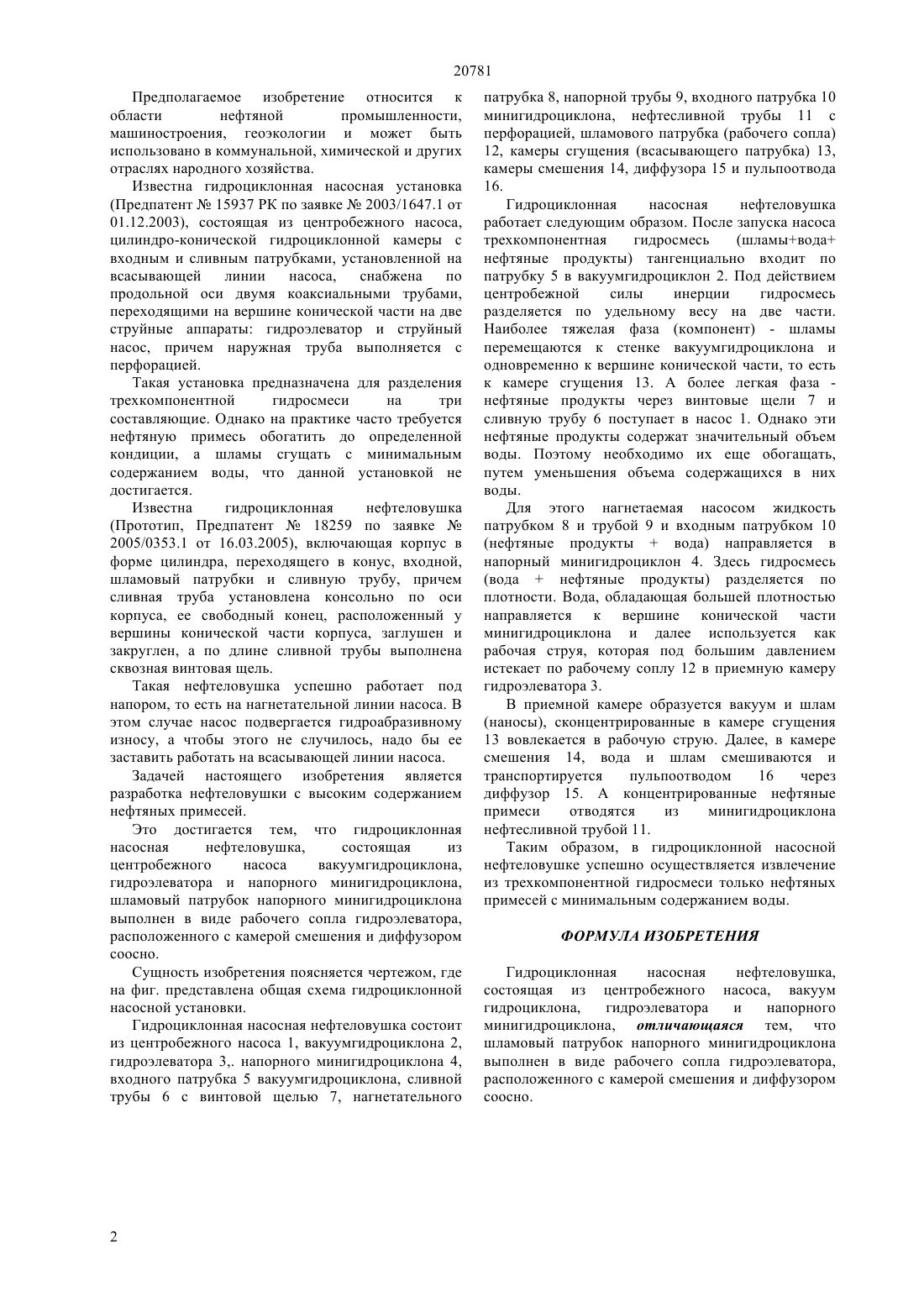

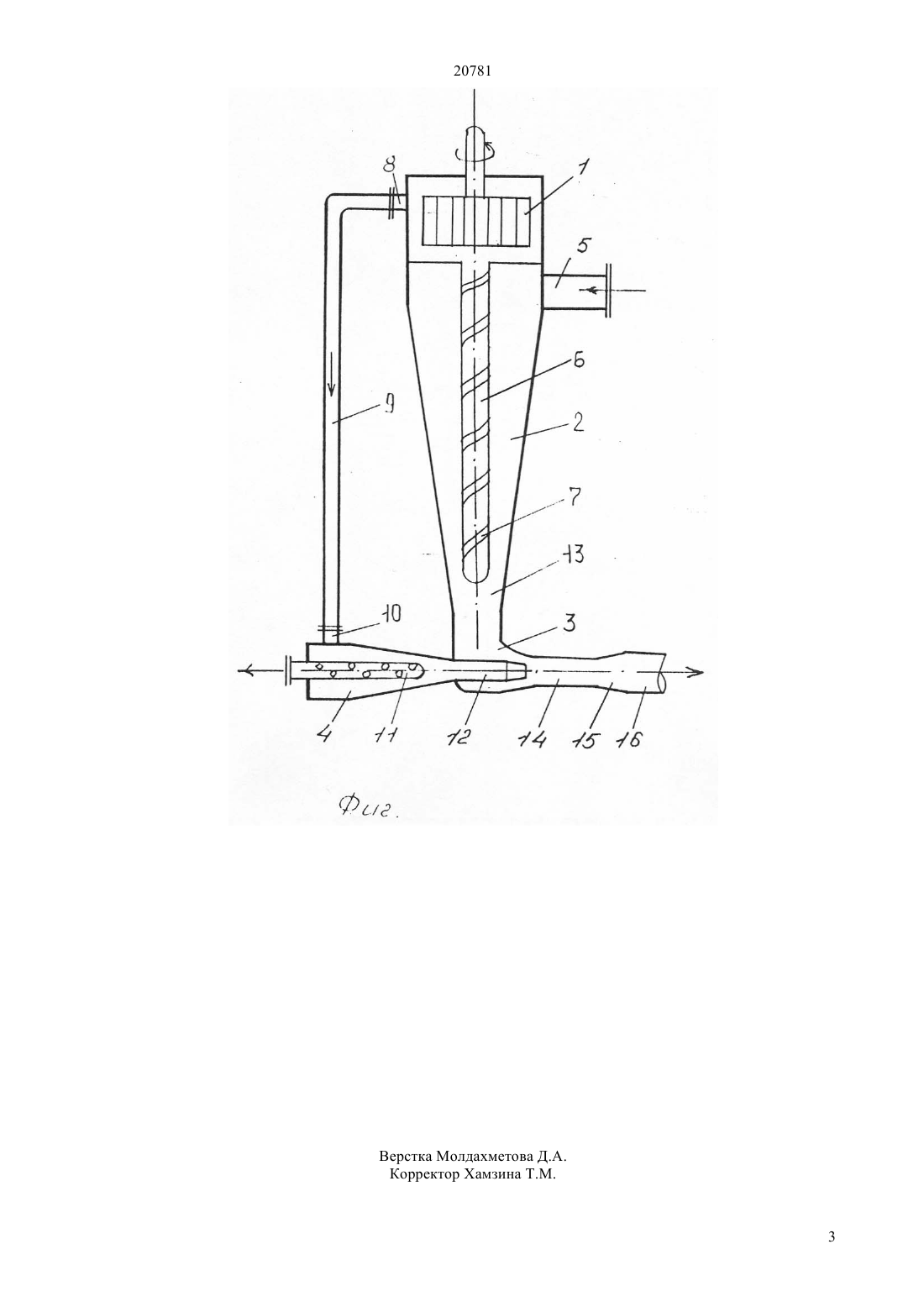

(51) В 04 С 5/23 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гидроциклонная насосная нефтеловушка,включающая в себе центробежный насос,вакуумгидроциклон, гидроэлеватор и напорный минигидроциклон, отличается тем, что шламовый патрубок напорного минигидроциклона выполнен в виде рабочего сопла гидроэлеватора,расположенного с камерой смешения и диффузором соосно. Данное изобретение позволяет повысить эффективность извлечения нефтяных примесей из трехкомпонентной среды с минимальным содержанием воды. Гидроциклонная насосная нефтеловушка найдет широкое применение в различных отраслях народного хозяйства.(72) Абдураманов Абдуманап Абеуова Айсулу Абдураманова Дина Абдуманаповна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Изобретение относится к области нефтяной промышленности, машиностроения, геоэкологии и может быть использовано в коммунальной,химической и других отраслях народного хозяйства. 20781 Предполагаемое изобретение относится к области нефтяной промышленности,машиностроения, геоэкологии и может быть использовано в коммунальной, химической и других отраслях народного хозяйства. Известна гидроциклонная насосная установка(Предпатент 15937 РК по заявке 2003/1647.1 от 01.12.2003), состоящая из центробежного насоса,цилиндро-конической гидроциклонной камеры с входным и сливным патрубками, установленной на всасывающей линии насоса, снабжена по продольной оси двумя коаксиальными трубами,переходящими на вершине конической части на две струйные аппараты гидроэлеватор и струйный насос, причем наружная труба выполняется с перфорацией. Такая установка предназначена для разделения трехкомпонентной гидросмеси на три составляющие. Однако на практике часто требуется нефтяную примесь обогатить до определенной кондиции, а шламы сгущать с минимальным содержанием воды, что данной установкой не достигается. Известна гидроциклонная нефтеловушка(Прототип, Предпатент 18259 по заявке 2005/0353.1 от 16.03.2005), включающая корпус в форме цилиндра, переходящего в конус, входной,шламовый патрубки и сливную трубу, причем сливная труба установлена консольно по оси корпуса, ее свободный конец, расположенный у вершины конической части корпуса, заглушен и закруглен, а по длине сливной трубы выполнена сквозная винтовая щель. Такая нефтеловушка успешно работает под напором, то есть на нагнетательной линии насоса. В этом случае насос подвергается гидроабразивному износу, а чтобы этого не случилось, надо бы ее заставить работать на всасывающей линии насоса. Задачей настоящего изобретения является разработка нефтеловушки с высоким содержанием нефтяных примесей. Это достигается тем, что гидроциклонная насосная нефтеловушка,состоящая из центробежного насоса вакуумгидроциклона,гидроэлеватора и напорного минигидроциклона,шламовый патрубок напорного минигидроциклона выполнен в виде рабочего сопла гидроэлеватора,расположенного с камерой смешения и диффузором соосно. Сущность изобретения поясняется чертежом, где на фиг. представлена общая схема гидроциклонной насосной установки. Гидроциклонная насосная нефтеловушка состоит из центробежного насоса 1, вакуумгидроциклона 2,гидроэлеватора 3,. напорного минигидроциклона 4,входного патрубка 5 вакуумгидроциклона, сливной трубы 6 с винтовой щелью 7, нагнетательного патрубка 8, напорной трубы 9, входного патрубка 10 минигидроциклона, нефтесливной трубы 11 с перфорацией, шламового патрубка (рабочего сопла) 12, камеры сгущения (всасывающего патрубка) 13,камеры смешения 14, диффузора 15 и пульпоотвода 16. Гидроциклонная насосная нефтеловушка работает следующим образом. После запуска насоса трехкомпонентная гидросмесь(шламывода нефтяные продукты) тангенциально входит по патрубку 5 в вакуумгидроциклон 2. Под действием центробежной силы инерции гидросмесь разделяется по удельному весу на две части. Наиболее тяжелая фаза (компонент) - шламы перемещаются к стенке вакуумгидроциклона и одновременно к вершине конической части, то есть к камере сгущения 13. А более легкая фаза нефтяные продукты через винтовые щели 7 и сливную трубу 6 поступает в насос 1. Однако эти нефтяные продукты содержат значительный объем воды. Поэтому необходимо их еще обогащать,путем уменьшения объема содержащихся в них воды. Для этого нагнетаемая насосом жидкость патрубком 8 и трубой 9 и входным патрубком 10(воданефтяные продукты) разделяется по плотности. Вода, обладающая большей плотностью направляется к вершине конической части минигидроциклона и далее используется как рабочая струя, которая под большим давлением истекает по рабочему соплу 12 в приемную камеру гидроэлеватора 3. В приемной камере образуется вакуум и шлам(наносы), сконцентрированные в камере сгущения 13 вовлекается в рабочую струю. Далее, в камере смешения 14, вода и шлам смешиваются и транспортируется пульпоотводом 16 через диффузор 15. А концентрированные нефтяные примеси отводятся из минигидроциклона нефтесливной трубой 11. Таким образом, в гидроциклонной насосной нефтеловушке успешно осуществляется извлечение из трехкомпонентной гидросмеси только нефтяных примесей с минимальным содержанием воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклонная насосная нефтеловушка,состоящая из центробежного насоса, вакуум гидроциклона,гидроэлеватора и напорного минигидроциклона, отличающаяся тем, что шламовый патрубок напорного минигидроциклона выполнен в виде рабочего сопла гидроэлеватора,расположенного с камерой смешения и диффузором соосно.
