Фильтроциклонная насосная установка

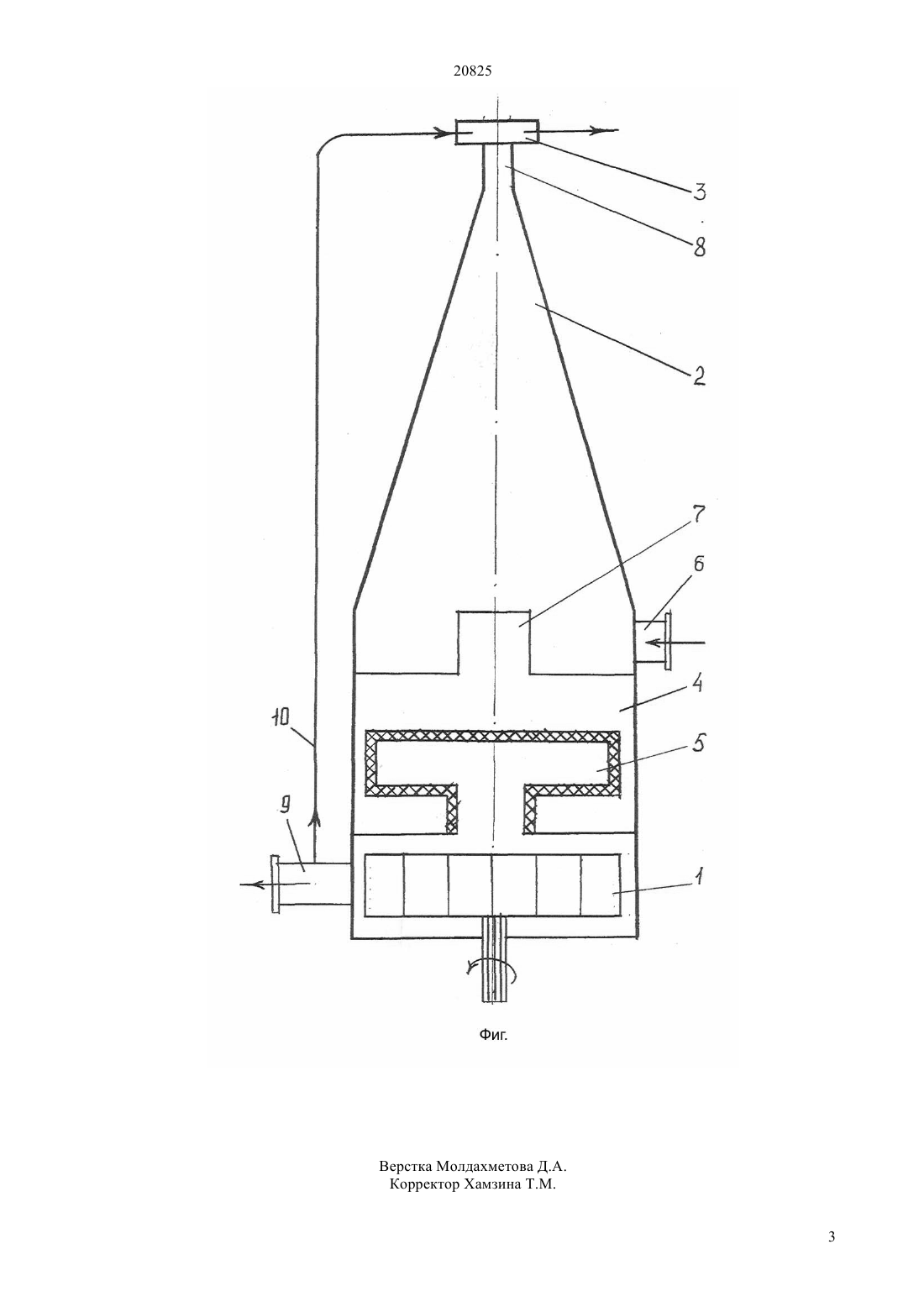

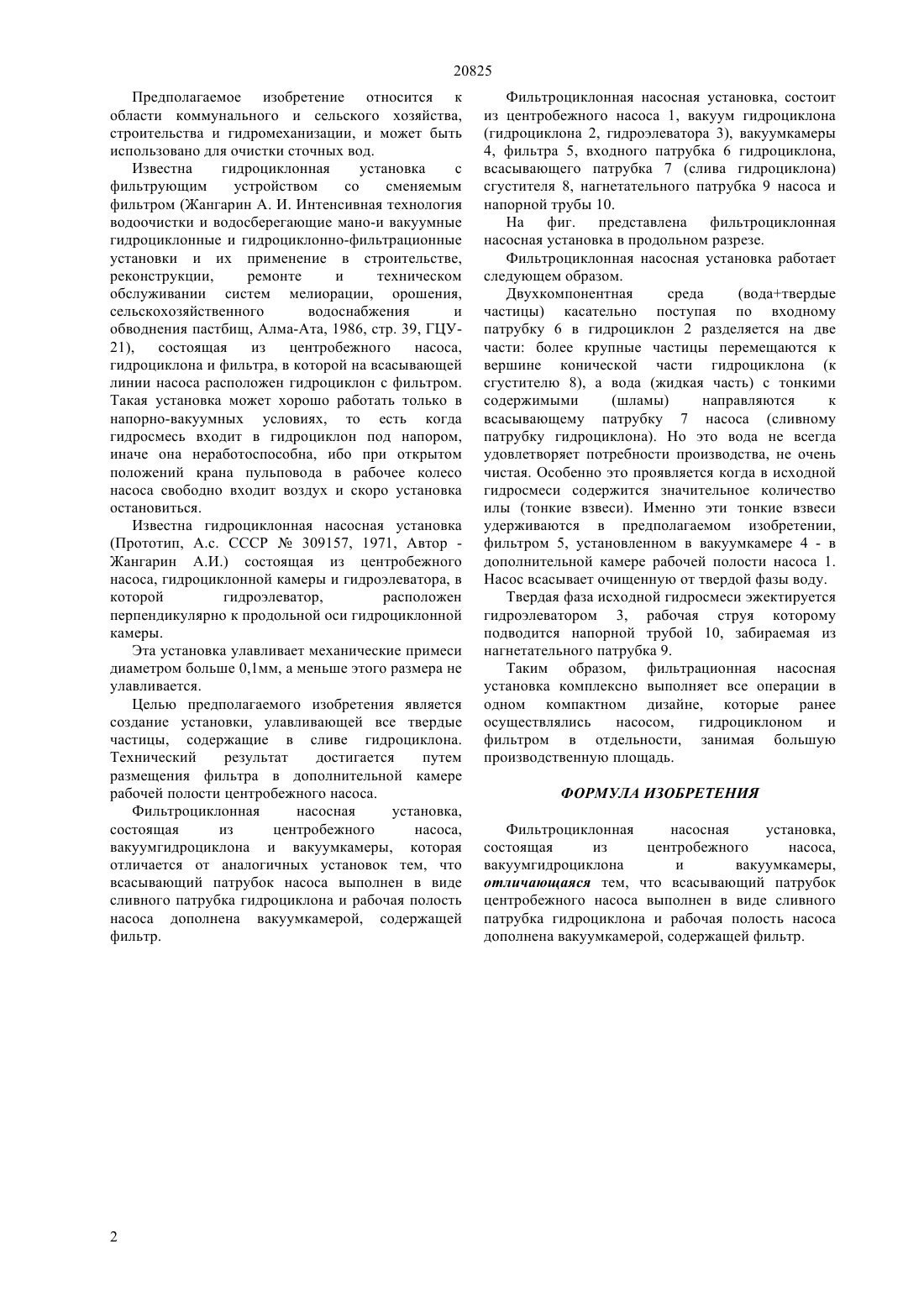

(51) 04 13/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(технической) воды и относится к области коммунального и сельского хозяйства,строительства и гидромеханизации. Фильтроциклонная насосная установка,состоящая из центробежного насоса,вакуумгидроциклона и вакуумкамеры, отличается от аналогичных установок тем, что всасывающий патрубок центробежного насоса выполнен виде сливного патрубка гидроциклона и рабочая полость насоса дополнена вакуумкамерой, содержащей фильтр. Фильтроциклонная насосная установка эффективно очищает загрязненную воду от механических примесей и найдет широкое применение для очистки сточных вод производства,сельского и коммунального хозяйства.(72) Абдураманов Абдуманап Джумабеков Абдуахан Абдрашевич Алиев Ибрагим Жетыбаевич Мусаев Алтай Исаевич(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение Фильтроциклонная насосная установка предназначена для подготовки оборотной 20825 Предполагаемое изобретение относится к области коммунального и сельского хозяйства,строительства и гидромеханизации, и может быть использовано для очистки сточных вод. Известна гидроциклонная установка с фильтрующим устройством со сменяемым фильтром (Жангарин А. И. Интенсивная технология водоочистки и водосберегающие мано-и вакуумные гидроциклонные и гидроциклонно-фильтрационные установки и их применение в строительстве,реконструкции,ремонте и техническом обслуживании систем мелиорации, орошения,сельскохозяйственного водоснабжения и обводнения пастбищ, Алма-Ата, 1986, стр. 39, ГЦУ 21),состоящая из центробежного насоса,гидроциклона и фильтра, в которой на всасывающей линии насоса расположен гидроциклон с фильтром. Такая установка может хорошо работать только в напорно-вакуумных условиях, то есть когда гидросмесь входит в гидроциклон под напором,иначе она неработоспособна, ибо при открытом положений крана пульповода в рабочее колесо насоса свободно входит воздух и скоро установка остановиться. Известна гидроциклонная насосная установка(Прототип, А.с. СССР 309157, 1971, Автор Жангарин А.И.) состоящая из центробежного насоса, гидроциклонной камеры и гидроэлеватора, в которой гидроэлеватор,расположен перпендикулярно к продольной оси гидроциклонной камеры. Эта установка улавливает механические примеси диаметром больше 0,1 мм, а меньше этого размера не улавливается. Целью предполагаемого изобретения является создание установки, улавливающей все твердые частицы, содержащие в сливе гидроциклона. Технический результат достигается путем размещения фильтра в дополнительной камере рабочей полости центробежного насоса. Фильтроциклонная насосная установка,состоящая из центробежного насоса,вакуумгидроциклона и вакуумкамеры, которая отличается от аналогичных установок тем, что всасывающий патрубок насоса выполнен в виде сливного патрубка гидроциклона и рабочая полость насоса дополнена вакуумкамерой, содержащей фильтр. Фильтроциклонная насосная установка, состоит из центробежного насоса 1, вакуум гидроциклона(гидроциклона 2, гидроэлеватора 3), вакуумкамеры 4, фильтра 5, входного патрубка 6 гидроциклона,всасывающего патрубка 7 (слива гидроциклона) сгустителя 8, нагнетательного патрубка 9 насоса и напорной трубы 10. На фиг. представлена фильтроциклонная насосная установка в продольном разрезе. Фильтроциклонная насосная установка работает следующем образом. Двухкомпонентная среда(водатвердые частицы) касательно поступая по входному патрубку 6 в гидроциклон 2 разделяется на две части более крупные частицы перемещаются к вершине конической части гидроциклона (к сгустителю 8), а вода (жидкая часть) с тонкими содержимыми(шламы) направляются к всасывающему патрубку 7 насоса (сливному патрубку гидроциклона). Но это вода не всегда удовлетворяет потребности производства, не очень чистая. Особенно это проявляется когда в исходной гидросмеси содержится значительное количество илы (тонкие взвеси). Именно эти тонкие взвеси удерживаются в предполагаемом изобретении,фильтром 5, установленном в вакуумкамере 4 - в дополнительной камере рабочей полости насоса 1. Насос всасывает очищенную от твердой фазы воду. Твердая фаза исходной гидросмеси эжектируется гидроэлеватором 3, рабочая струя которому подводится напорной трубой 10, забираемая из нагнетательного патрубка 9. Таким образом, фильтрационная насосная установка комплексно выполняет все операции в одном компактном дизайне, которые ранее осуществлялись насосом,гидроциклоном и фильтром в отдельности, занимая большую производственную площадь. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклонная насосная установка,состоящая из центробежного насоса,вакуумгидроциклона и вакуумкамеры,отличающаяся тем, что всасывающий патрубок центробежного насоса выполнен в виде сливного патрубка гидроциклона и рабочая полость насоса дополнена вакуумкамерой, содержащей фильтр.
