Щековая дробилка

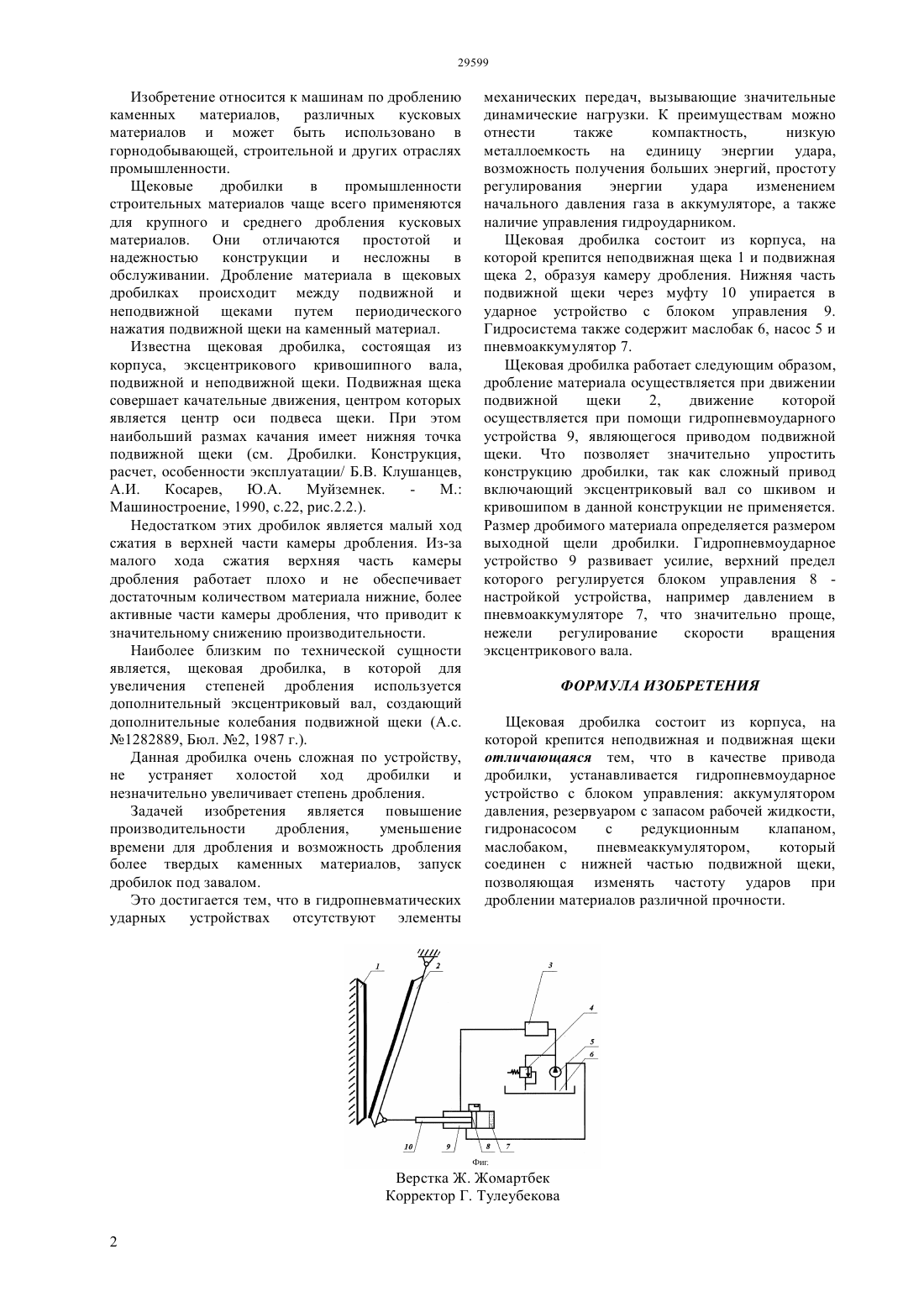

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ более твердых каменных материалов, запуск дробилок под завалом. Щековая дробилка состоит из корпуса, на которой крепится неподвижная щека и подвижная щека, образуя камеру дробления. Нижняя часть подвижной щеки через муфту упирается в ударное устройство с блоком управления. Гидросистема также содержит маслобак,насос и пневмоаккумулятор. Техническим результатом является упрощение конструкции, развитие регулируемого усилия,подача дополнительного усилия верхней части камеры дробления, для обеспечения достаточным количеством материала нижние, более активные части камеры дробления, что приводит к увеличению производительности.(76) Мулдагалиев Зора Абуович Онгарбаев Медет Мейрамбекович Ажаипов Аманхан Мухаметович Дюсенбаев Ермек Шуиншибекулы абдуллин Дулет Серклы(57) Изобретение относится к машинам по дроблению каменных материалов, различных кусковых материалов и может быть использовано в горнодобывающей, строительной и других отраслях промышленности. Задачей изобретения является повышение производительности дробления,уменьшение времени для дробления и возможность дробления Изобретение относится к машинам по дроблению каменных материалов,различных кусковых материалов и может быть использовано в горнодобывающей, строительной и других отраслях промышленности. Щековые дробилки в промышленности строительных материалов чаще всего применяются для крупного и среднего дробления кусковых материалов. Они отличаются простотой и надежностью конструкции и несложны в обслуживании. Дробление материала в щековых дробилках происходит между подвижной и неподвижной щеками путем периодического нажатия подвижной щеки на каменный материал. Известна щековая дробилка, состоящая из корпуса, эксцентрикового кривошипного вала,подвижной и неподвижной щеки. Подвижная щека совершает качательные движения, центром которых является центр оси подвеса щеки. При этом наибольший размах качания имеет нижняя точка подвижной щеки (см. Дробилки. Конструкция,расчет, особенности эксплуатации/ Б.В. Клушанцев,А.И. Косарев,Ю.А. Муйземнек. М. Машиностроение, 1990, с.22, рис.2.2.). Недостатком этих дробилок является малый ход сжатия в верхней части камеры дробления. Из-за малого хода сжатия верхняя часть камеры дробления работает плохо и не обеспечивает достаточным количеством материала нижние, более активные части камеры дробления, что приводит к значительному снижению производительности. Наиболее близким по технической сущности является, щековая дробилка, в которой для увеличения степеней дробления используется дополнительный эксцентриковый вал, создающий дополнительные колебания подвижной щеки (А.с. 1282889, Бюл. 2, 1987 г.). Данная дробилка очень сложная по устройству,не устраняет холостой ход дробилки и незначительно увеличивает степень дробления. Задачей изобретения является повышение производительности дробления,уменьшение времени для дробления и возможность дробления более твердых каменных материалов, запуск дробилок под завалом. Это достигается тем, что в гидропневматических ударных устройствах отсутствуют элементы механических передач, вызывающие значительные динамические нагрузки. К преимуществам можно отнести также компактность,низкую металлоемкость на единицу энергии удара,возможность получения больших энергий, простоту регулирования энергии удара изменением начального давления газа в аккумуляторе, а также наличие управления гидроударником. Щековая дробилка состоит из корпуса, на которой крепится неподвижная щека 1 и подвижная щека 2, образуя камеру дробления. Нижняя часть подвижной щеки через муфту 10 упирается в ударное устройство с блоком управления 9. Гидросистема также содержит маслобак 6, насос 5 и пневмоаккумулятор 7. Щековая дробилка работает следующим образом,дробление материала осуществляется при движении подвижной щеки 2,движение которой осуществляется при помощи гидропневмоударного устройства 9, являющегося приводом подвижной щеки. Что позволяет значительно упростить конструкцию дробилки, так как сложный привод включающий эксцентриковый вал со шкивом и кривошипом в данной конструкции не применяется. Размер дробимого материала определяется размером выходной щели дробилки. Гидропневмоударное устройство 9 развивает усилие, верхний предел которого регулируется блоком управления 8 настройкой устройства, например давлением в пневмоаккумуляторе 7, что значительно проще,нежели регулирование скорости вращения эксцентрикового вала. ФОРМУЛА ИЗОБРЕТЕНИЯ Щековая дробилка состоит из корпуса, на которой крепится неподвижная и подвижная щеки отличающаяся тем, что в качестве привода дробилки, устанавливается гидропневмоударное устройство с блоком управления аккумулятором давления, резервуаром с запасом рабочей жидкости,гидронасосом с редукционным клапаном,маслобаком,пневмеаккумулятором,который соединен с нижней частью подвижной щеки,позволяющая изменять частоту ударов при дроблении материалов различной прочности.
