Способ переработки полиметаллической медно-свинцово-цинковой руды и модифицированная добавка бутилтриэтилентетрамин (Б-ТЭТА) для его осуществления

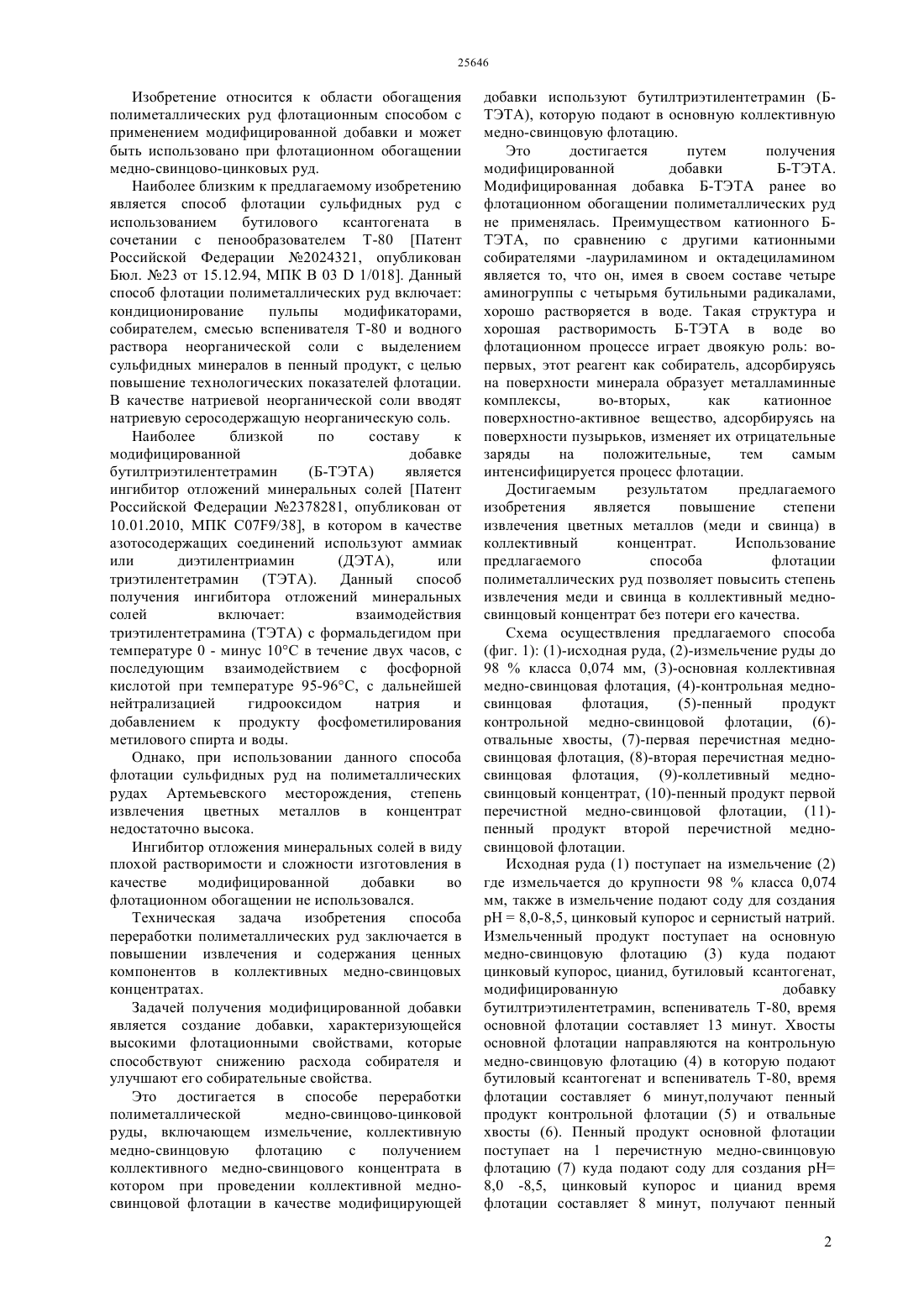

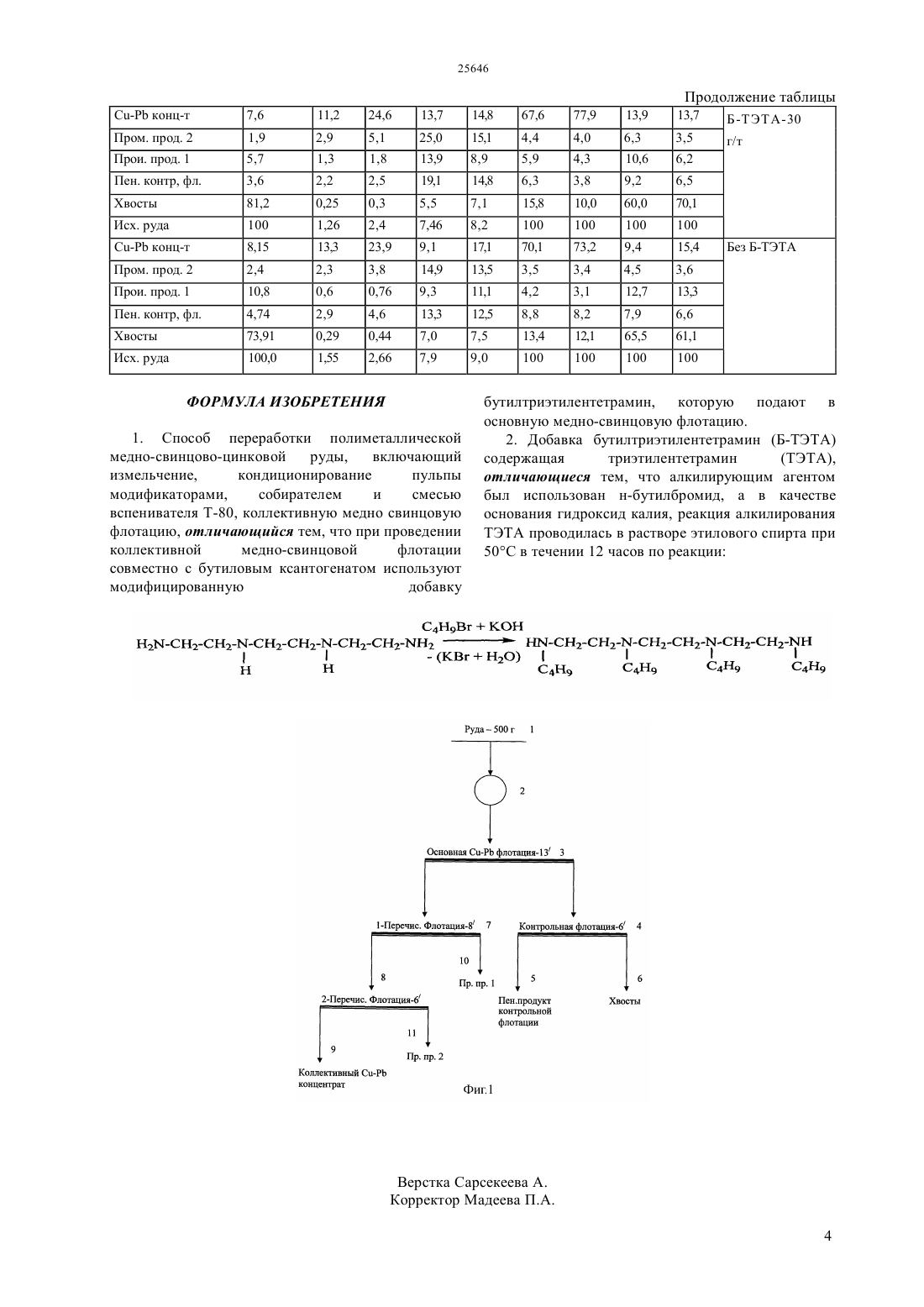

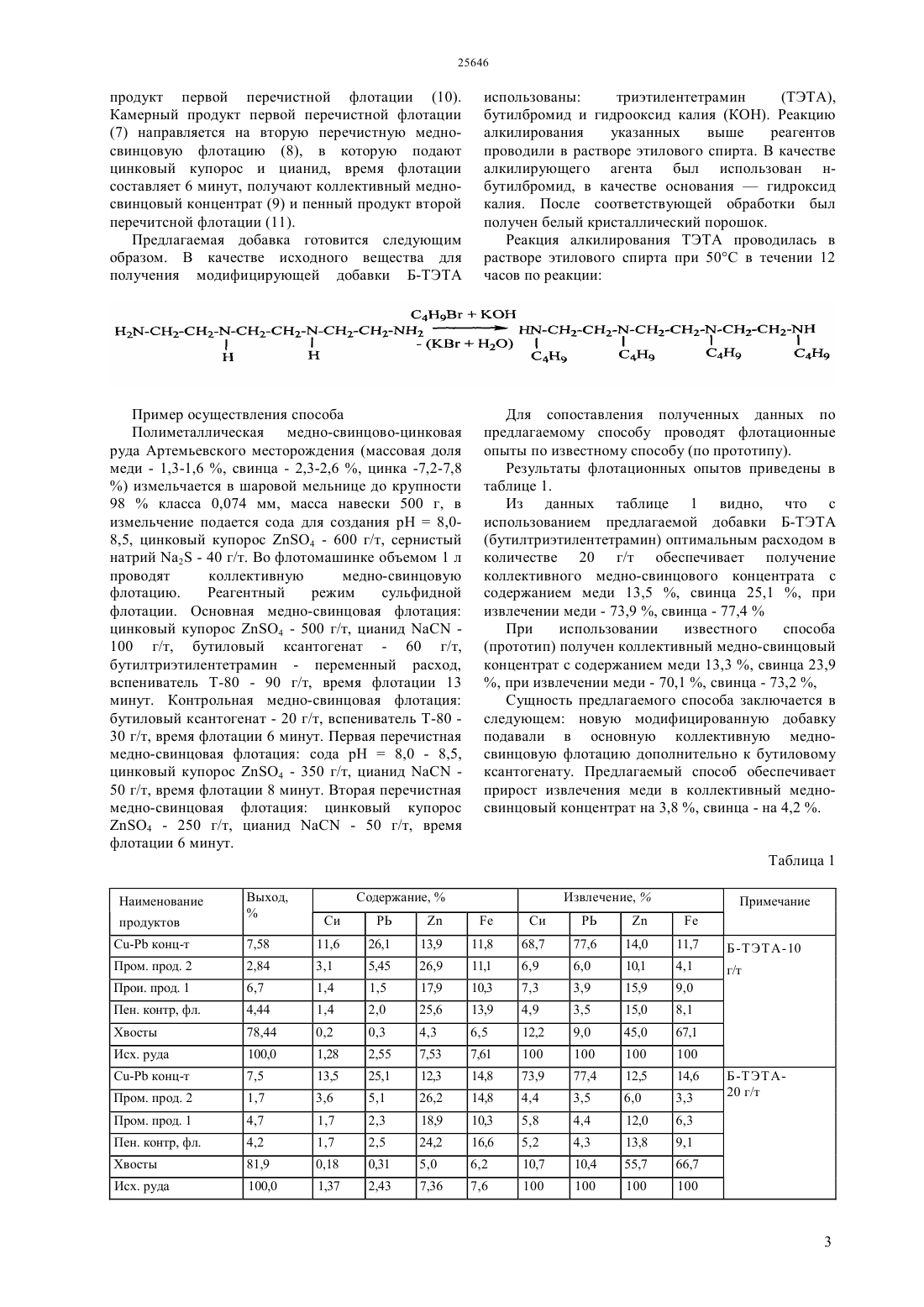

(51) 03 1/018 (2010.01) 03 101/02 (2010.01) 03 103/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области обогащения полиметаллических руд с помощью флотационного способа с применением модифицированной добавки и может быть использовано при флотационном обогащении медно-свинцово-цинковых руд. Способ переработки полиметаллической медносвинцово-цинковой руды включает измельчение,коллективную медно-свинцовую флотацию с получением коллективного медно-свинцового концентрата, при этом в основную медносвинцовую флотацию подается модифицированная добавка бутилтриэтилентетрамин - для получения которой использованы триэтилентетрамин (ТЭТА),бутилбромид и гидрооксид калия(КОН). Извлечение меди в коллективный медно-свинцовый концентрат возрастает на 3,8 , свинца - на 4,2 .(72) Капралова Виктория Игоревна Телков Шамиль Абдулаевич Семушкина Лариса Валерьевна Тусупбаев Несипбай Куандыкович Мотовилов Игорь Юрьевич Нурахметова Гульбану Бакытбековна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) СПОСОБ ПЕРЕРАБОТКИ ПОЛИМЕТАЛЛИЧЕСКОЙ МЕДНОСВИНЦОВО-ЦИНКОВОЙ РУДЫ И МОДИФИЦИРОВАННАЯ ДОБАВКА Изобретение относится к области обогащения полиметаллических руд флотационным способом с применением модифицированной добавки и может быть использовано при флотационном обогащении медно-свинцово-цинковых руд. Наиболее близким к предлагаемому изобретению является способ флотации сульфидных руд с использованием бутилового ксантогената в сочетании с пенообразователем Т-80 Патент Российской Федерации 2024321, опубликован Бюл. 23 от 15.12.94, МПК В 031/018. Данный способ флотации полиметаллических руд включает кондиционирование пульпы модификаторами,собирателем, смесью вспенивателя Т-80 и водного раствора неорганической соли с выделением сульфидных минералов в пенный продукт, с целью повышение технологических показателей флотации. В качестве натриевой неорганической соли вводят натриевую серосодержащую неорганическую соль. Наиболее близкой по составу к модифицированной добавке бутилтриэтилентетрамин(Б-ТЭТА) является ингибитор отложений минеральных солей Патент Российской Федерации 2378281, опубликован от 10.01.2010, МПК 079/38, в котором в качестве азотосодержащих соединений используют аммиак или диэтилентриамин(ДЭТА),или триэтилентетрамин (ТЭТА). Данный способ получения ингибитора отложений минеральных солей включает взаимодействия триэтилентетрамина (ТЭТА) с формальдегидом при температуре 0 - минус 10 в течение двух часов, с последующим взаимодействием с фосфорной кислотой при температуре 95-96, с дальнейшей нейтрализацией гидрооксидом натрия и добавлением к продукту фосфометилирования метилового спирта и воды. Однако, при использовании данного способа флотации сульфидных руд на полиметаллических рудах Артемьевского месторождения, степень извлечения цветных металлов в концентрат недостаточно высока. Ингибитор отложения минеральных солей в виду плохой растворимости и сложности изготовления в качестве модифицированной добавки во флотационном обогащении не использовался. Техническая задача изобретения способа переработки полиметаллических руд заключается в повышении извлечения и содержания ценных компонентов в коллективных медно-свинцовых концентратах. Задачей получения модифицированной добавки является создание добавки, характеризующейся высокими флотационными свойствами, которые способствуют снижению расхода собирателя и улучшают его собирательные свойства. Это достигается в способе переработки полиметаллической медно-свинцово-цинковой руды, включающем измельчение, коллективную медно-свинцовую флотацию с получением коллективного медно-свинцового концентрата в котором при проведении коллективной медносвинцовой флотации в качестве модифицирующей добавки используют бутилтриэтилентетрамин (БТЭТА), которую подают в основную коллективную медно-свинцовую флотацию. Это достигается путем получения модифицированной добавки Б-ТЭТА. Модифицированная добавка Б-ТЭТА ранее во флотационном обогащении полиметаллических руд не применялась. Преимуществом катионного БТЭТА, по сравнению с другими катионными собирателями -лауриламином и октадециламином является то, что он, имея в своем составе четыре аминогруппы с четырьмя бутильными радикалами,хорошо растворяется в воде. Такая структура и хорошая растворимость Б-ТЭТА в воде во флотационном процессе играет двоякую роль вопервых, этот реагент как собиратель, адсорбируясь на поверхности минерала образует металламинные комплексы,во-вторых,как катионное поверхностно-активное вещество, адсорбируясь на поверхности пузырьков, изменяет их отрицательные заряды на положительные,тем самым интенсифицируется процесс флотации. Достигаемым результатом предлагаемого изобретения является повышение степени извлечения цветных металлов (меди и свинца) в коллективный концентрат. Использование предлагаемого способа флотации полиметаллических руд позволяет повысить степень извлечения меди и свинца в коллективный медносвинцовый концентрат без потери его качества. Схема осуществления предлагаемого способа(фиг. 1) (1)-исходная руда, (2)-измельчение руды до 98 класса 0,074 мм, (3)-основная коллективная медно-свинцовая флотация, (4)-контрольная медносвинцовая флотация,(5)-пенный продукт контрольной медно-свинцовой флотации, (6)отвальные хвосты, (7)-первая перечистная медносвинцовая флотация, (8)-вторая перечистная медносвинцовая флотация, (9)-коллетивный медносвинцовый концентрат, (10)-пенный продукт первой перечистной медно-свинцовой флотации, (11)пенный продукт второй перечистной медносвинцовой флотации. Исходная руда (1) поступает на измельчение (2) где измельчается до крупности 98 класса 0,074 мм, также в измельчение подают соду для создания 8,0-8,5, цинковый купорос и сернистый натрий. Измельченный продукт поступает на основную медно-свинцовую флотацию (3) куда подают цинковый купорос, цианид, бутиловый ксантогенат,модифицированную добавку бутилтриэтилентетрамин, вспениватель Т-80, время основной флотации составляет 13 минут. Хвосты основной флотации направляются на контрольную медно-свинцовую флотацию (4) в которую подают бутиловый ксантогенат и вспениватель Т-80, время флотации составляет 6 минут,получают пенный продукт контрольной флотации (5) и отвальные хвосты (6). Пенный продукт основной флотации поступает на 1 перечистную медно-свинцовую флотацию (7) куда подают соду для создания 8,0 -8,5, цинковый купорос и цианид время флотации составляет 8 минут, получают пенный 2 продукт первой перечистной флотации (10). Камерный продукт первой перечистной флотации(7) направляется на вторую перечистную медносвинцовую флотацию (8), в которую подают цинковый купорос и цианид, время флотации составляет 6 минут, получают коллективный медносвинцовый концентрат (9) и пенный продукт второй перечитсной флотации (11). Предлагаемая добавка готовится следующим образом. В качестве исходного вещества для получения модифицирующей добавки Б-ТЭТА(ТЭТА),бутилбромид и гидрооксид калия (КОН). Реакцию алкилирования указанных выше реагентов проводили в растворе этилового спирта. В качестве алкилирующего агента был использован нбутилбромид, в качестве основаниягидроксид калия. После соответствующей обработки был получен белый кристаллический порошок. Реакция алкилирования ТЭТА проводилась в растворе этилового спирта при 50 в течении 12 часов по реакции Пример осуществления способа Полиметаллическая медно-свинцово-цинковая руда Артемьевского месторождения (массовая доля меди - 1,3-1,6 , свинца - 2,3-2,6 , цинка -7,2-7,8) измельчается в шаровой мельнице до крупности 98 класса 0,074 мм, масса навески 500 г, в измельчение подается сода для создания 8,08,5, цинковый купорос 4 - 600 г/т, сернистый натрий 2 - 40 г/т. Во флотомашинке объемом 1 л проводят коллективную медно-свинцовую флотацию. Реагентный режим сульфидной флотации. Основная медно-свинцовая флотация цинковый купорос 4 - 500 г/т, цианид 100 г/т, бутиловый ксантогенат - 60 г/т,бутилтриэтилентетрамин - переменный расход,вспениватель Т-80 - 90 г/т, время флотации 13 минут. Контрольная медно-свинцовая флотация бутиловый ксантогенат - 20 г/т, вспениватель Т-80 30 г/т, время флотации 6 минут. Первая перечистная медно-свинцовая флотация сода 8,0 - 8,5,цинковый купорос 4 - 350 г/т, цианид 50 г/т, время флотации 8 минут. Вторая перечистная медно-свинцовая флотация цинковый купорос 4 - 250 г/т, цианид- 50 г/т, время флотации 6 минут. Для сопоставления полученных данных по предлагаемому способу проводят флотационные опыты по известному способу (по прототипу). Результаты флотационных опытов приведены в таблице 1. Из данных таблице 1 видно, что с использованием предлагаемой добавки Б-ТЭТА(бутилтриэтилентетрамин) оптимальным расходом в количестве 20 г/т обеспечивает получение коллективного медно-свинцового концентрата с содержанием меди 13,5 , свинца 25,1 , при извлечении меди - 73,9 , свинца - 77,4 При использовании известного способа, при извлечении меди - 70,1 , свинца - 73,2 ,Сущность предлагаемого способа заключается в следующем новую модифицированную добавку подавали в основную коллективную медносвинцовую флотацию дополнительно к бутиловому ксантогенату. Предлагаемый способ обеспечивает прирост извлечения меди в коллективный медносвинцовый концентрат на 3,8 , свинца - на 4,2 . ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ переработки полиметаллической медно-свинцово-цинковой руды,включающий измельчение,кондиционирование пульпы модификаторами,собирателем и смесью вспенивателя Т-80, коллективную медно свинцовую флотацию, отличающийся тем, что при проведении коллективной медно-свинцовой флотации совместно с бутиловым ксантогенатом используют модифицированную добавку(ТЭТА),отличающиеся тем, что алкилирующим агентом был использован н-бутилбромид, а в качестве основания гидроксид калия, реакция алкилирования ТЭТА проводилась в растворе этилового спирта при 50 в течении 12 часов по реакции
