Грузоподъемный кран с гидравлическим поворотным механизмом
Номер инновационного патента: 26775
Опубликовано: 15.04.2013
Авторы: Абдусалямов Нурлан Нурбекович, Сапақов Еркен Амангелдіұлы, Мукаева Куралай Нуркеновна, Жұмабаева Назерке Сандыбайқызы, Гаипов Бахитжан, Боровский Алексей Юрьевич, Мукаева Жулдыз Нуркеновна
Формула / Реферат
Изобретение относится к области подъемно-транспортного машиностроения, а именно к грузоподъемным кранам.

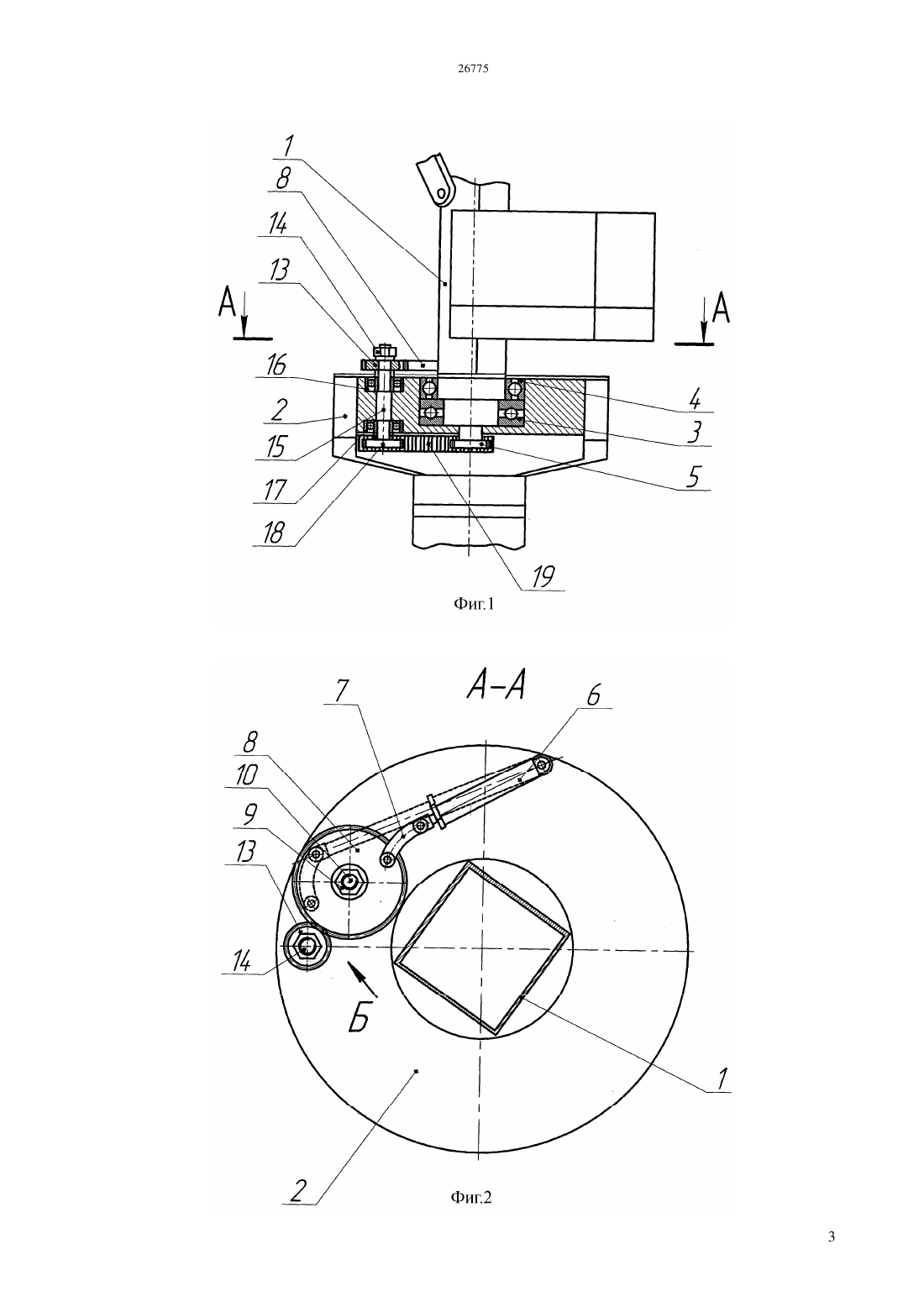

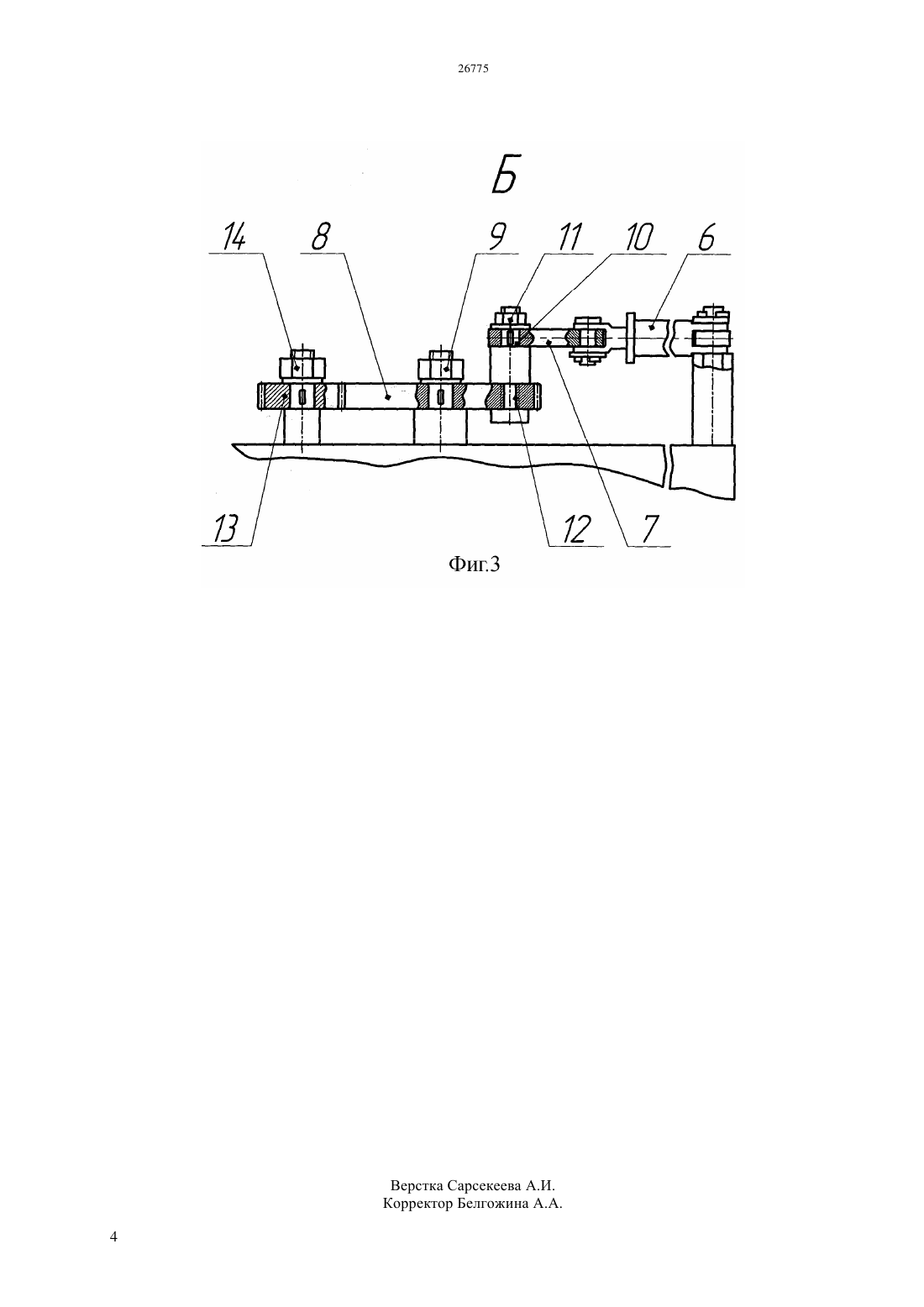

Повышение экономичности устройства осуществляется путем снижения его металлоемкости, повышении надежности за счет применения поворотного механизма имеющего привод от гидравлического цилиндра, установленного между платформой и зубчатым колесом, так что при выдвижении гидроцилиндра задается вращение посредством направляющей зубчатому колесу, которое в свою очередь вращает зубчатую шестерню, затем передает крутящий момент на вал, которая жестко связана со звездочкой передающего вращение колоне посредством цепной передачи.
Текст

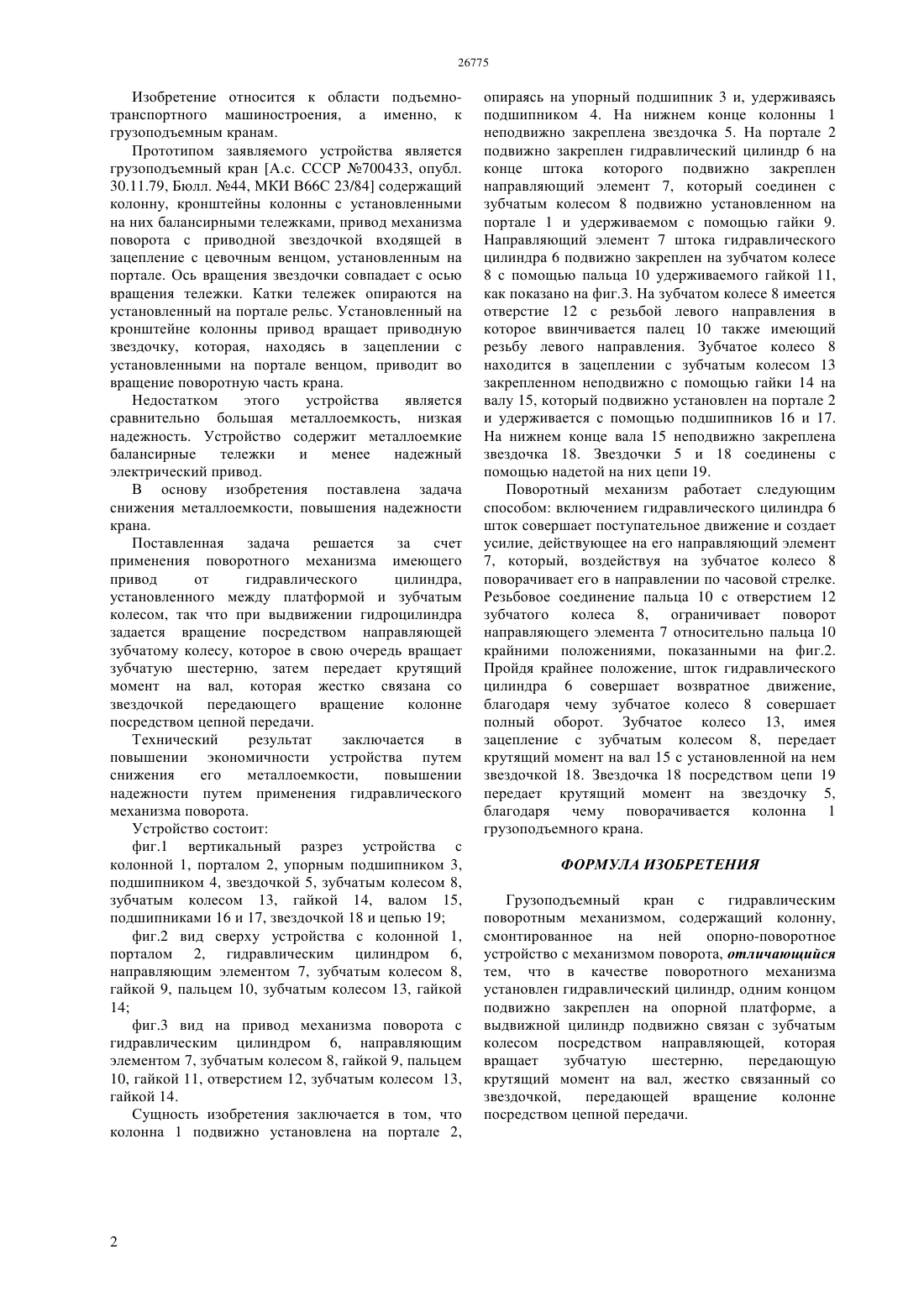

(51) 66 23/84 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области подъемнотранспортного машиностроения, а именно, к грузоподъемным кранам. Повышение экономичности устройства осуществляется путем снижения его металлоемкости, повышении надежности за счет применения поворотного механизма имеющего привод от гидравлического цилиндра,установленного между платформой и зубчатым колесом, так что при выдвижении гидроцилиндра задается вращение посредством направляющей зубчатому колесу, которое в свою очередь вращает зубчатую шестерню, затем передает крутящий момент на вал, которая жестко связана со звездочкой передающего вращение колонне посредством цепной передачи.(72) Мукаева Жулдыз Нуркеновна Мукаева Куралай Нуркеновна Абдусалямов Нурлан Нурбекович Гаипов Бахитжан Боровский Алексей Юрьевич Сапаов Еркен Амангелдлы Жмабаева Назерке Сандыбайызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И.Сатпаева Министерства образования и науки Республики Казахстан Изобретение относится к области подъемнотранспортного машиностроения, а именно, к грузоподъемным кранам. Прототипом заявляемого устройства является грузоподъемный кран А.с. СССР 700433, опубл. 30.11.79, Бюлл. 44, МКИ В 66 С 23/84 содержащий колонну, кронштейны колонны с установленными на них балансирными тележками, привод механизма поворота с приводной звездочкой входящей в зацепление с цевочным венцом, установленным на портале. Ось вращения звездочки совпадает с осью вращения тележки. Катки тележек опираются на установленный на портале рельс. Установленный на кронштейне колонны привод вращает приводную звездочку, которая, находясь в зацеплении с установленными на портале венцом, приводит во вращение поворотную часть крана. Недостатком этого устройства является сравнительно большая металлоемкость, низкая надежность. Устройство содержит металлоемкие балансирные тележки и менее надежный электрический привод. В основу изобретения поставлена задача снижения металлоемкости, повышения надежности крана. Поставленная задача решается за счет применения поворотного механизма имеющего привод от гидравлического цилиндра,установленного между платформой и зубчатым колесом, так что при выдвижении гидроцилиндра задается вращение посредством направляющей зубчатому колесу, которое в свою очередь вращает зубчатую шестерню, затем передает крутящий момент на вал, которая жестко связана со звездочкой передающего вращение колонне посредством цепной передачи. Технический результат заключается в повышении экономичности устройства путем снижения его металлоемкости,повышении надежности путем применения гидравлического механизма поворота. Устройство состоит фиг.1 вертикальный разрез устройства с колонной 1, порталом 2, упорным подшипником 3,подшипником 4, звездочкой 5, зубчатым колесом 8,зубчатым колесом 13, гайкой 14, валом 15,подшипниками 16 и 17, звездочкой 18 и цепью 19 фиг.2 вид сверху устройства с колонной 1,порталом 2, гидравлическим цилиндром 6,направляющим элементом 7, зубчатым колесом 8,гайкой 9, пальцем 10, зубчатым колесом 13, гайкой 14 фиг.3 вид на привод механизма поворота с гидравлическим цилиндром 6, направляющим элементом 7, зубчатым колесом 8, гайкой 9, пальцем 10, гайкой 11, отверстием 12, зубчатым колесом 13,гайкой 14. Сущность изобретения заключается в том, что колонна 1 подвижно установлена на портале 2, 2 опираясь на упорный подшипник 3 и, удерживаясь подшипником 4. На нижнем конце колонны 1 неподвижно закреплена звездочка 5. На портале 2 подвижно закреплен гидравлический цилиндр 6 на конце штока которого подвижно закреплен направляющий элемент 7, который соединен с зубчатым колесом 8 подвижно установленном на портале 1 и удерживаемом с помощью гайки 9. Направляющий элемент 7 штока гидравлического цилиндра 6 подвижно закреплен на зубчатом колесе 8 с помощью пальца 10 удерживаемого гайкой 11,как показано на фиг.3. На зубчатом колесе 8 имеется отверстие 12 с резьбой левого направления в которое ввинчивается палец 10 также имеющий резьбу левого направления. Зубчатое колесо 8 находится в зацеплении с зубчатым колесом 13 закрепленном неподвижно с помощью гайки 14 на валу 15, который подвижно установлен на портале 2 и удерживается с помощью подшипников 16 и 17. На нижнем конце вала 15 неподвижно закреплена звездочка 18. Звездочки 5 и 18 соединены с помощью надетой на них цепи 19. Поворотный механизм работает следующим способом включением гидравлического цилиндра 6 шток совершает поступательное движение и создает усилие, действующее на его направляющий элемент 7, который, воздействуя на зубчатое колесо 8 поворачивает его в направлении по часовой стрелке. Резьбовое соединение пальца 10 с отверстием 12 зубчатого колеса 8, ограничивает поворот направляющего элемента 7 относительно пальца 10 крайними положениями, показанными на фиг.2. Пройдя крайнее положение, шток гидравлического цилиндра 6 совершает возвратное движение,благодаря чему зубчатое колесо 8 совершает полный оборот. Зубчатое колесо 13, имея зацепление с зубчатым колесом 8, передает крутящий момент на вал 15 с установленной на нем звездочкой 18. Звездочка 18 посредством цепи 19 передает крутящий момент на звездочку 5,благодаря чему поворачивается колонна 1 грузоподъемного крана. ФОРМУЛА ИЗОБРЕТЕНИЯ Грузоподъемный кран с гидравлическим поворотным механизмом, содержащий колонну,смонтированное на ней опорно-поворотное устройство с механизмом поворота, отличающийся тем, что в качестве поворотного механизма установлен гидравлический цилиндр, одним концом подвижно закреплен на опорной платформе, а выдвижной цилиндр подвижно связан с зубчатым колесом посредством направляющей, которая вращает зубчатую шестерню,передающую крутящий момент на вал, жестко связанный со звездочкой,передающей вращение колонне посредством цепной передачи.
МПК / Метки
МПК: B66C 23/84
Метки: механизмом, грузоподъемный, поворотным, кран, гидравлическим
