Грузоподъемный стол

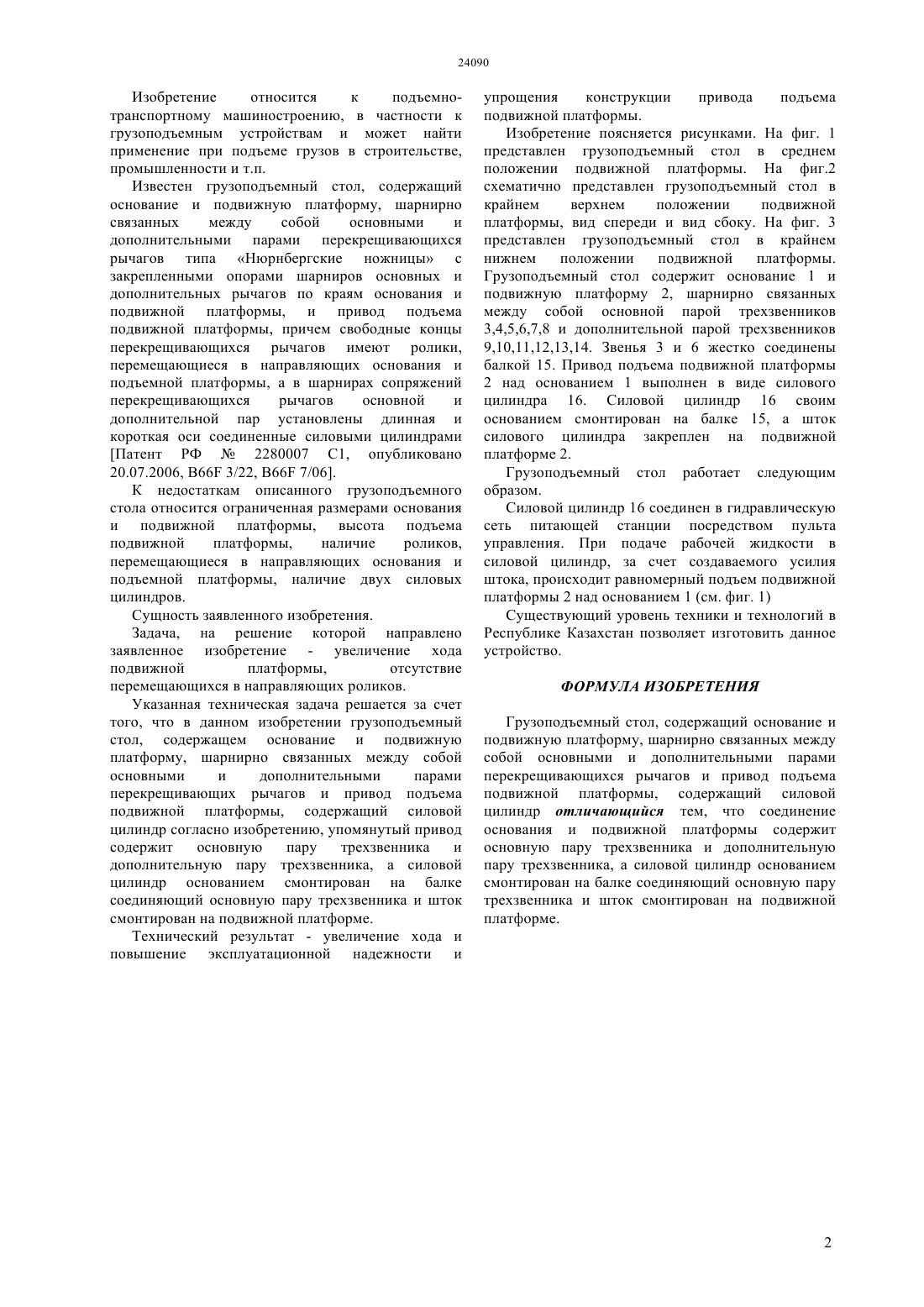

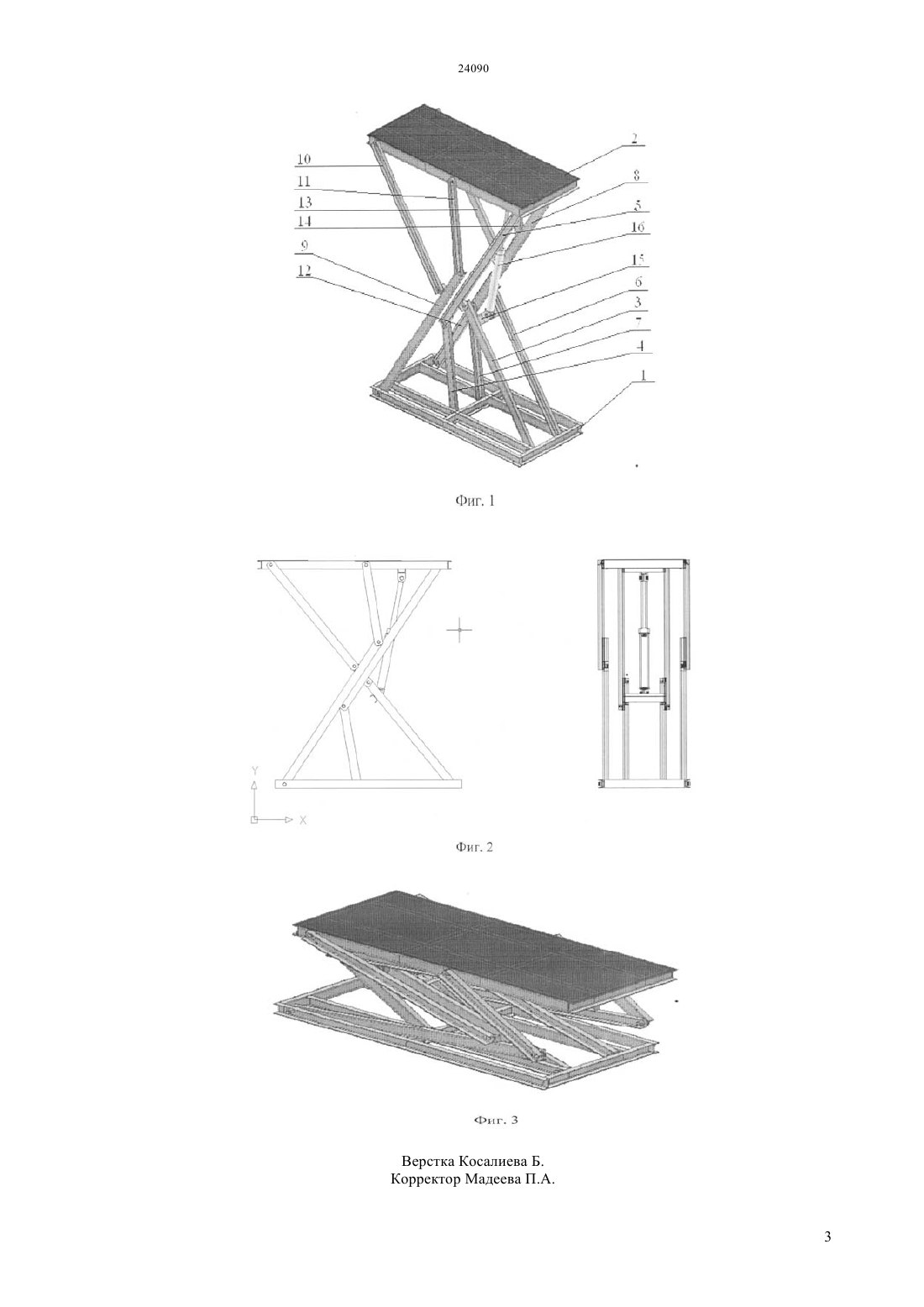

(51) 66 3/22 (2010.01) 66 7/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Ибраев Саят Мратлы Сейдахмет Аскар Жнслы Бекенов Ерулан Турсунович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан Грузоподъемный стол содержит основание,подвижную платформу и привод ее подъема. Основание и подвижная платформа связаны между собой шарнирно основной парой трехзвенника и дополнительной парой трехзвенника. Силовой цилиндр основанием смонтирован на балке соединяющий основную пару трехзвенника, а шток смонтирован на подвижной платформе. Изобретение обеспечивает подъем подвижной платформы на высоту, которая не зависит от размеров основания и подвижной платформы, а упрощение конструкции обеспечивает высокую эксплуатационную надежность. Изобретение относится к подъемнотранспортному машиностроению, в частности к грузоподъемным устройствам и может найти применение при подъеме грузов в строительстве,промышленности и т.п. Известен грузоподъемный стол, содержащий основание и подвижную платформу, шарнирно связанных между собой основными и дополнительными парами перекрещивающихся рычагов типа Нюрнбергские ножницы с закрепленными опорами шарниров основных и дополнительных рычагов по краям основания и подвижной платформы, и привод подъема подвижной платформы, причем свободные концы перекрещивающихся рычагов имеют ролики,перемещающиеся в направляющих основания и подъемной платформы, а в шарнирах сопряжений перекрещивающихся рычагов основной и дополнительной пар установлены длинная и короткая оси соединенные силовыми цилиндрами Патент РФ 2280007 С 1, опубликовано 20.07.2006, 66 3/22, 66 7/06. К недостаткам описанного грузоподъемного стола относится ограниченная размерами основания и подвижной платформы, высота подъема подвижной платформы,наличие роликов,перемещающиеся в направляющих основания и подъемной платформы, наличие двух силовых цилиндров. Сущность заявленного изобретения. Задача, на решение которой направлено заявленное изобретение - увеличение хода подвижной платформы,отсутствие перемещающихся в направляющих роликов. Указанная техническая задача решается за счет того, что в данном изобретении грузоподъемный стол, содержащем основание и подвижную платформу, шарнирно связанных между собой основными и дополнительными парами перекрещивающих рычагов и привод подъема подвижной платформы, содержащий силовой цилиндр согласно изобретению, упомянутый привод содержит основную пару трехзвенника и дополнительную пару трехзвенника, а силовой цилиндр основанием смонтирован на балке соединяющий основную пару трехзвенника и шток смонтирован на подвижной платформе. Технический результат - увеличение хода и повышение эксплуатационной надежности и упрощения конструкции привода подъема подвижной платформы. Изобретение поясняется рисунками. На фиг. 1 представлен грузоподъемный стол в среднем положении подвижной платформы. На фиг.2 схематично представлен грузоподъемный стол в крайнем верхнем положении подвижной платформы, вид спереди и вид сбоку. На фиг. 3 представлен грузоподъемный стол в крайнем нижнем положении подвижной платформы. Грузоподъемный стол содержит основание 1 и подвижную платформу 2, шарнирно связанных между собой основной парой трехзвенников 3,4,5,6,7,8 и дополнительной парой трехзвенников 9,10,11,12,13,14. Звенья 3 и 6 жестко соединены балкой 15. Привод подъема подвижной платформы 2 над основанием 1 выполнен в виде силового цилиндра 16. Силовой цилиндр 16 своим основанием смонтирован на балке 15, а шток силового цилиндра закреплен на подвижной платформе 2. Грузоподъемный стол работает следующим образом. Силовой цилиндр 16 соединен в гидравлическую сеть питающей станции посредством пульта управления. При подаче рабочей жидкости в силовой цилиндр, за счет создаваемого усилия штока, происходит равномерный подъем подвижной платформы 2 над основанием 1 (см. фиг. 1) Существующий уровень техники и технологий в Республике Казахстан позволяет изготовить данное устройство. ФОРМУЛА ИЗОБРЕТЕНИЯ Грузоподъемный стол, содержащий основание и подвижную платформу, шарнирно связанных между собой основными и дополнительными парами перекрещивающихся рычагов и привод подъема подвижной платформы, содержащий силовой цилиндр отличающийся тем, что соединение основания и подвижной платформы содержит основную пару трехзвенника и дополнительную пару трехзвенника, а силовой цилиндр основанием смонтирован на балке соединяющий основную пару трехзвенника и шток смонтирован на подвижной платформе.
