Способ получения тонкодисперсной газовой молотой серы

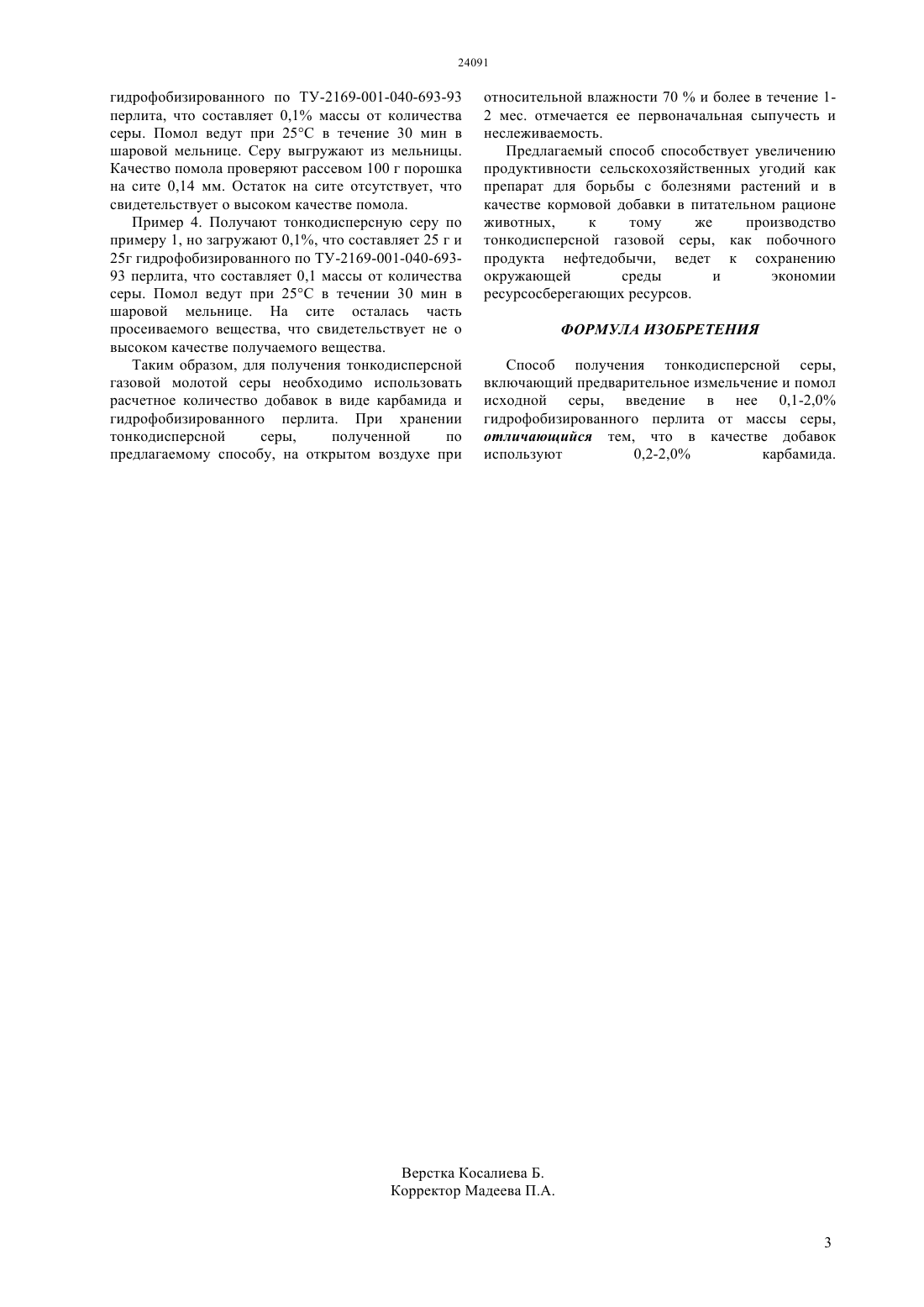

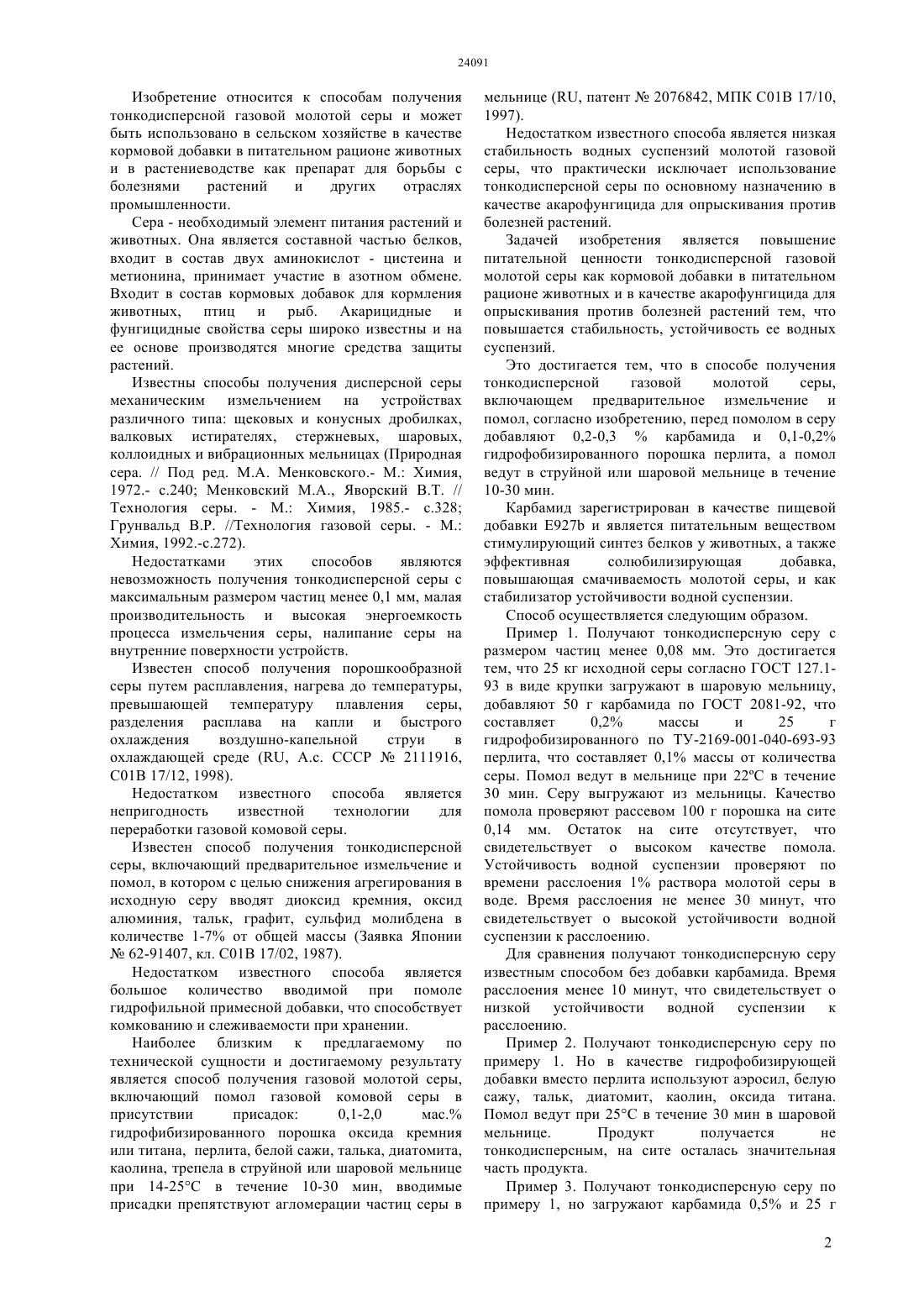

(51) 01 17/00 (2010.01) 01 17/10 (2010.01) 01 17/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ болезнями растений и других отраслях промышленности. Для получения тонкодисперсной газовой молотой серы необходимо использовать расчетное количество добавок в виде карбамида. При хранении тонкодисперсной серы, полученной по предлагаемому способу, на открытом воздухе при относительной влажности 70 и более в течение 1-2 мес. отмечается ее первоначальная сыпучесть и неслеживаемость. Предлагаемый способ способствует увеличению продуктивности сельскохозяйственных угодий, как препарат для борьбы с болезнями растений и в качестве кормовой добавки в питательном рационе животных,к тому же производство тонкодисперсной газовой серы, как побочного продукта нефтедобычи, ведет к сохранению окружающей среды и экономии ресурсосберегающих ресурсов.(72) Фасхутдинов Марат Флурович Сагитов Абай Оразович Исенова Гульмира Джаныбековна Динасилов Искандер Алматович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт защиты и карантина растений(54) СПОСОБ ПОЛУЧЕНИЯ ТОНКОДИСПЕРСНОЙ ГАЗОВОЙ МОЛОТОЙ СЕРЫ(57) Изобретение относится к способам получения тонкодисперсной газовой молотой серы и может быть использовано в сельском хозяйстве в качестве кормовой добавки в питательном рационе животных и в растениеводстве как препарат для борьбы с Изобретение относится к способам получения тонкодисперсной газовой молотой серы и может быть использовано в сельском хозяйстве в качестве кормовой добавки в питательном рационе животных и в растениеводстве как препарат для борьбы с болезнями растений и других отраслях промышленности. Сера - необходимый элемент питания растений и животных. Она является составной частью белков,входит в состав двух аминокислот - цистеина и метионина, принимает участие в азотном обмене. Входит в состав кормовых добавок для кормления животных, птиц и рыб. Акарицидные и фунгицидные свойства серы широко известны и на ее основе производятся многие средства защиты растений. Известны способы получения дисперсной серы механическим измельчением на устройствах различного типа щековых и конусных дробилках,валковых истирателях, стержневых, шаровых,коллоидных и вибрационных мельницах (Природная сера. // Под ред. М.А. Менковского.- М. Химия,1972.- с.240 Менковский М.А., Яворский В.Т. // Технология серы. - М. Химия, 1985.- с.328 Грунвальд В.Р. //Технология газовой серы. - М. Химия, 1992.-с.272). Недостатками этих способов являются невозможность получения тонкодисперсной серы с максимальным размером частиц менее 0,1 мм, малая производительность и высокая энергоемкость процесса измельчения серы, налипание серы на внутренние поверхности устройств. Известен способ получения порошкообразной серы путем расплавления, нагрева до температуры,превышающей температуру плавления серы,разделения расплава на капли и быстрого охлаждения воздушно-капельной струи в охлаждающей среде (, А.с. СССР 2111916,С 01 В 17/12, 1998). Недостатком известного способа является непригодность известной технологии для переработки газовой комовой серы. Известен способ получения тонкодисперсной серы, включающий предварительное измельчение и помол, в котором с целью снижения агрегирования в исходную серу вводят диоксид кремния, оксид алюминия, тальк, графит, сульфид молибдена в количестве 1-7 от общей массы (Заявка Японии 62-91407, кл. С 01 В 17/02, 1987). Недостатком известного способа является большое количество вводимой при помоле гидрофильной примесной добавки, что способствует комкованию и слеживаемости при хранении. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ получения газовой молотой серы,включающий помол газовой комовой серы в присутствии присадок 0,1-2,0 мас. гидрофибизированного порошка оксида кремния или титана, перлита, белой сажи, талька, диатомита,каолина, трепела в струйной или шаровой мельнице при 14-25 С в течение 10-30 мин, вводимые присадки препятствуют агломерации частиц серы в мельнице (, патент 2076842, МПК С 01 В 17/10,1997). Недостатком известного способа является низкая стабильность водных суспензий молотой газовой серы, что практически исключает использование тонкодисперсной серы по основному назначению в качестве акарофунгицида для опрыскивания против болезней растений. Задачей изобретения является повышение питательной ценности тонкодисперсной газовой молотой серы как кормовой добавки в питательном рационе животных и в качестве акарофунгицида для опрыскивания против болезней растений тем, что повышается стабильность, устойчивость ее водных суспензий. Это достигается тем, что в способе получения тонкодисперсной газовой молотой серы,включающем предварительное измельчение и помол, согласно изобретению, перед помолом в серу добавляют 0,2-0,3 карбамида и 0,1-0,2 гидрофобизированного порошка перлита, а помол ведут в струйной или шаровой мельнице в течение 10-30 мин. Карбамид зарегистрирован в качестве пищевой добавки Е 927 и является питательным веществом стимулирующий синтез белков у животных, а также эффективная солюбилизирующая добавка,повышающая смачиваемость молотой серы, и как стабилизатор устойчивости водной суспензии. Способ осуществляется следующим образом. Пример 1. Получают тонкодисперсную серу с размером частиц менее 0,08 мм. Это достигается тем, что 25 кг исходной серы согласно ГОСТ 127.193 в виде крупки загружают в шаровую мельницу,добавляют 50 г карбамида по ГОСТ 2081-92, что составляет 0,2 массы и 25 г гидрофобизированного по ТУ-2169-001-040-693-93 перлита, что составляет 0,1 массы от количества серы. Помол ведут в мельнице при 22 С в течение 30 мин. Серу выгружают из мельницы. Качество помола проверяют рассевом 100 г порошка на сите 0,14 мм. Остаток на сите отсутствует, что свидетельствует о высоком качестве помола. Устойчивость водной суспензии проверяют по времени расслоения 1 раствора молотой серы в воде. Время расслоения не менее 30 минут, что свидетельствует о высокой устойчивости водной суспензии к расслоению. Для сравнения получают тонкодисперсную серу известным способом без добавки карбамида. Время расслоения менее 10 минут, что свидетельствует о низкой устойчивости водной суспензии к расслоению. Пример 2. Получают тонкодисперсную серу по примеру 1. Но в качестве гидрофобизирующей добавки вместо перлита используют аэросил, белую сажу, тальк, диатомит, каолин, оксида титана. Помол ведут при 25 С в течение 30 мин в шаровой мельнице. Продукт получается не тонкодисперсным, на сите осталась значительная часть продукта. Пример 3. Получают тонкодисперсную серу по примеру 1, но загружают карбамида 0,5 и 25 г 2 гидрофобизированного по ТУ-2169-001-040-693-93 перлита, что составляет 0,1 массы от количества серы. Помол ведут при 25 С в течение 30 мин в шаровой мельнице. Серу выгружают из мельницы. Качество помола проверяют рассевом 100 г порошка на сите 0,14 мм. Остаток на сите отсутствует, что свидетельствует о высоком качестве помола. Пример 4. Получают тонкодисперсную серу по примеру 1, но загружают 0,1, что составляет 25 г и 25 г гидрофобизированного по ТУ-2169-001-040-69393 перлита, что составляет 0,1 массы от количества серы. Помол ведут при 25 С в течении 30 мин в шаровой мельнице. На сите осталась часть просеиваемого вещества, что свидетельствует не о высоком качестве получаемого вещества. Таким образом, для получения тонкодисперсной газовой молотой серы необходимо использовать расчетное количество добавок в виде карбамида и гидрофобизированного перлита. При хранении тонкодисперсной серы,полученной по предлагаемому способу, на открытом воздухе при относительной влажности 70 и более в течение 12 мес. отмечается ее первоначальная сыпучесть и неслеживаемость. Предлагаемый способ способствует увеличению продуктивности сельскохозяйственных угодий как препарат для борьбы с болезнями растений и в качестве кормовой добавки в питательном рационе животных,к тому же производство тонкодисперсной газовой серы, как побочного продукта нефтедобычи, ведет к сохранению окружающей среды и экономии ресурсосберегающих ресурсов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения тонкодисперсной серы,включающий предварительное измельчение и помол исходной серы, введение в нее 0,1-2,0 гидрофобизированного перлита от массы серы,отличающийся тем, что в качестве добавок используют 0,2-2,0 карбамида.
