Подмости

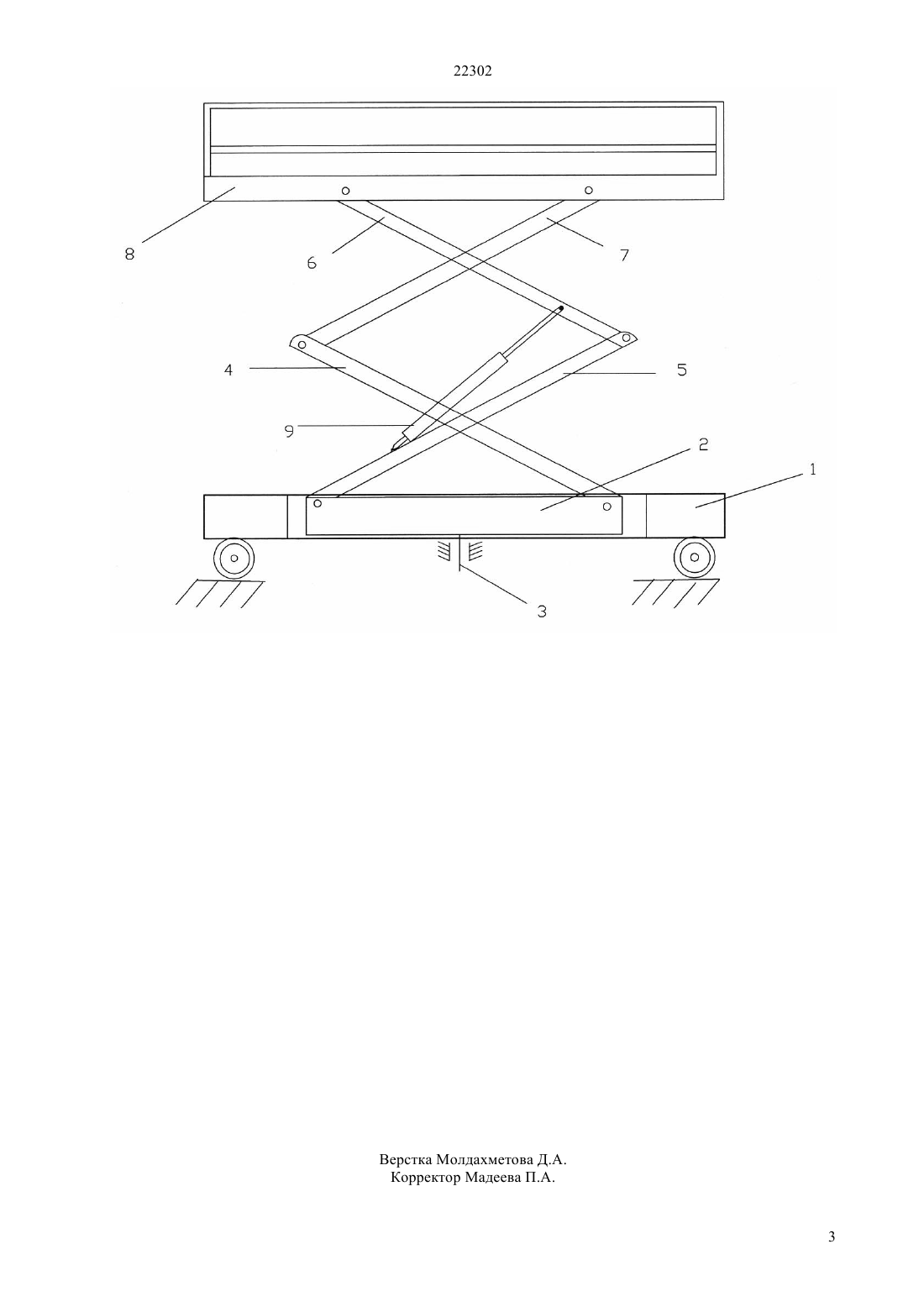

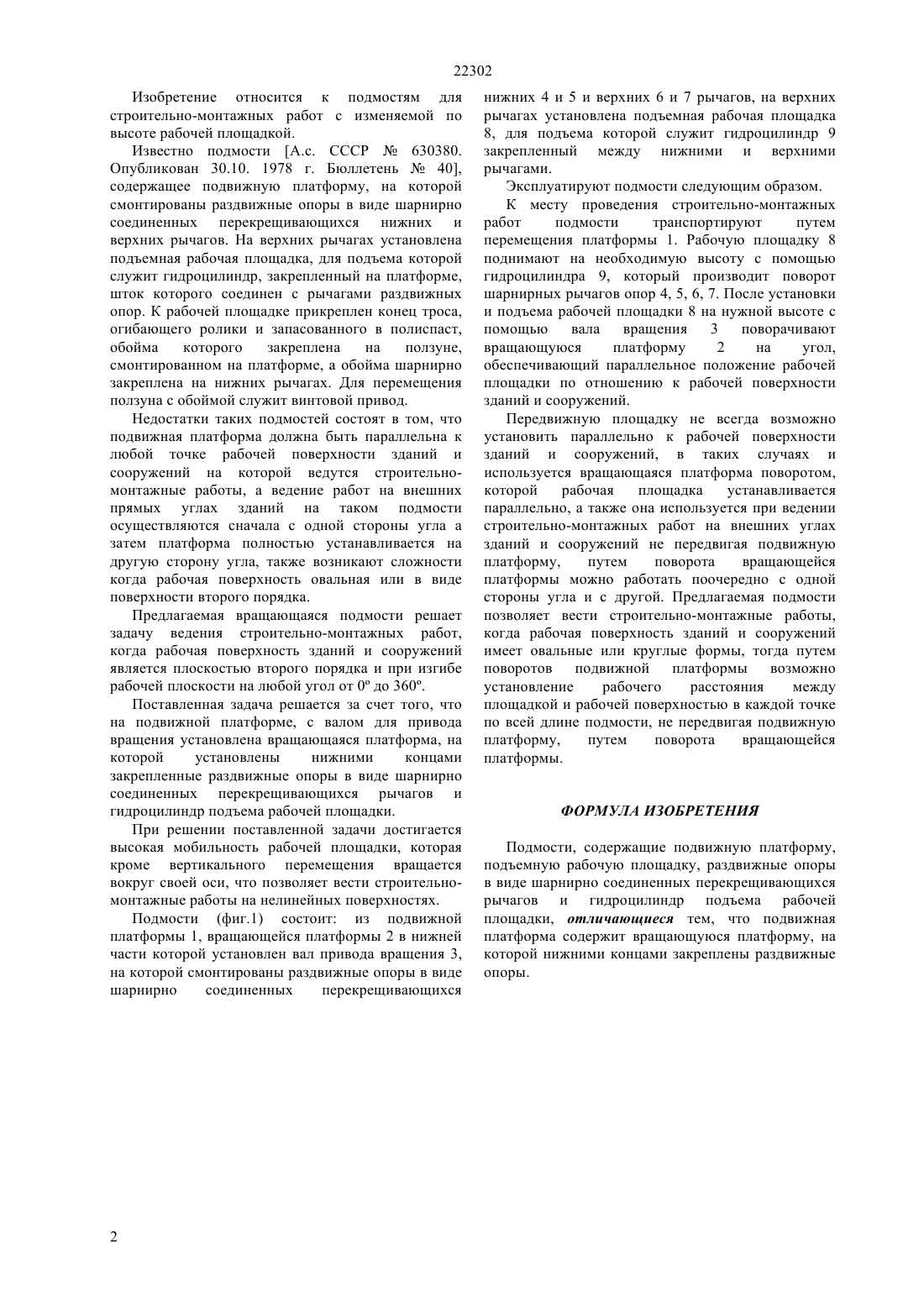

(51) 04 1/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Ведение строительно-монтажных работ, когда рабочая поверхность зданий и сооружений является поверхностью второго порядка и при изгибе рабочей плоскости на любой угол от 0 до 360,осуществляется за счет того, что на подвижной платформе, с валом для привода вращения установлена вращающаяся платформа, на которой установлены нижними концами закрепленные раздвижные опоры в виде шарнирно соединенных перекрещивающихся рычагов и гидроцилиндров подъема рабочей площадки.(72) Джиенкулов Сергазы Ахметович Бейсенова Айнаш Сергазовна Базинова Наталья Евгеньевна(73) Учреждение образования Казахстанский Университет Алатау(57) Изобретение относится к подмостям для строительно-монтажных работ с изменяемой по высоте рабочей площадкой. 22302 Изобретение относится к подмостям для строительно-монтажных работ с изменяемой по высоте рабочей площадкой. Известно подмости А.с. СССР 630380. Опубликован 30.10. 1978 г. Бюллетень 40,содержащее подвижную платформу, на которой смонтированы раздвижные опоры в виде шарнирно соединенных перекрещивающихся нижних и верхних рычагов. На верхних рычагах установлена подъемная рабочая площадка, для подъема которой служит гидроцилиндр, закрепленный на платформе,шток которого соединен с рычагами раздвижных опор. К рабочей площадке прикреплен конец троса,огибающего ролики и запасованного в полиспаст,обойма которого закреплена на ползуне,смонтированном на платформе, а обойма шарнирно закреплена на нижних рычагах. Для перемещения ползуна с обоймой служит винтовой привод. Недостатки таких подмостей состоят в том, что подвижная платформа должна быть параллельна к любой точке рабочей поверхности зданий и сооружений на которой ведутся строительномонтажные работы, а ведение работ на внешних прямых углах зданий на таком подмости осуществляются сначала с одной стороны угла а затем платформа полностью устанавливается на другую сторону угла, также возникают сложности когда рабочая поверхность овальная или в виде поверхности второго порядка. Предлагаемая вращающаяся подмости решает задачу ведения строительно-монтажных работ,когда рабочая поверхность зданий и сооружений является плоскостью второго порядка и при изгибе рабочей плоскости на любой угол от 0 до 360. Поставленная задача решается за счет того, что на подвижной платформе, с валом для привода вращения установлена вращающаяся платформа, на которой установлены нижними концами закрепленные раздвижные опоры в виде шарнирно соединенных перекрещивающихся рычагов и гидроцилиндр подъема рабочей площадки. При решении поставленной задачи достигается высокая мобильность рабочей площадки, которая кроме вертикального перемещения вращается вокруг своей оси, что позволяет вести строительномонтажные работы на нелинейных поверхностях. Подмости (фиг.1) состоит из подвижной платформы 1, вращающейся платформы 2 в нижней части которой установлен вал привода вращения 3,на которой смонтированы раздвижные опоры в виде шарнирно соединенных перекрещивающихся нижних 4 и 5 и верхних 6 и 7 рычагов, на верхних рычагах установлена подъемная рабочая площадка 8, для подъема которой служит гидроцилиндр 9 закрепленный между нижними и верхними рычагами. Эксплуатируют подмости следующим образом. К месту проведения строительно-монтажных работ подмости транспортируют путем перемещения платформы 1. Рабочую площадку 8 поднимают на необходимую высоту с помощью гидроцилиндра 9, который производит поворот шарнирных рычагов опор 4, 5, 6, 7. После установки и подъема рабочей площадки 8 на нужной высоте с помощью вала вращения 3 поворачивают вращающуюся платформу 2 на угол,обеспечивающий параллельное положение рабочей площадки по отношению к рабочей поверхности зданий и сооружений. Передвижную площадку не всегда возможно установить параллельно к рабочей поверхности зданий и сооружений, в таких случаях и используется вращающаяся платформа поворотом,которой рабочая площадка устанавливается параллельно, а также она используется при ведении строительно-монтажных работ на внешних углах зданий и сооружений не передвигая подвижную платформу,путем поворота вращающейся платформы можно работать поочередно с одной стороны угла и с другой. Предлагаемая подмости позволяет вести строительно-монтажные работы,когда рабочая поверхность зданий и сооружений имеет овальные или круглые формы, тогда путем поворотов подвижной платформы возможно установление рабочего расстояния между площадкой и рабочей поверхностью в каждой точке по всей длине подмости, не передвигая подвижную платформу,путем поворота вращающейся платформы. ФОРМУЛА ИЗОБРЕТЕНИЯ Подмости, содержащие подвижную платформу,подъемную рабочую площадку, раздвижные опоры в виде шарнирно соединенных перекрещивающихся рычагов и гидроцилиндр подъема рабочей площадки, отличающиеся тем, что подвижная платформа содержит вращающуюся платформу, на которой нижними концами закреплены раздвижные опоры.
