Многогранное сборное пространственное сооружение

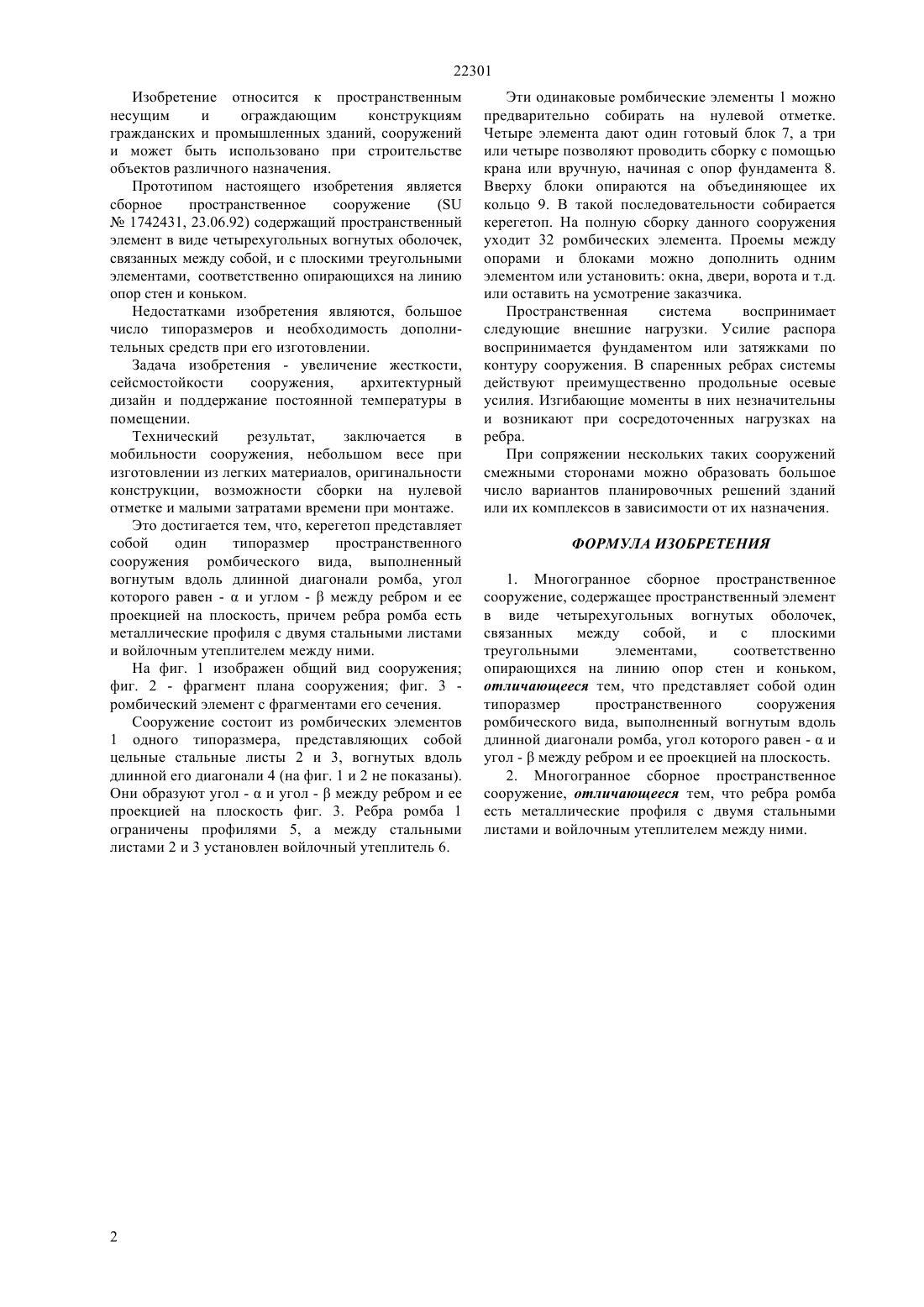

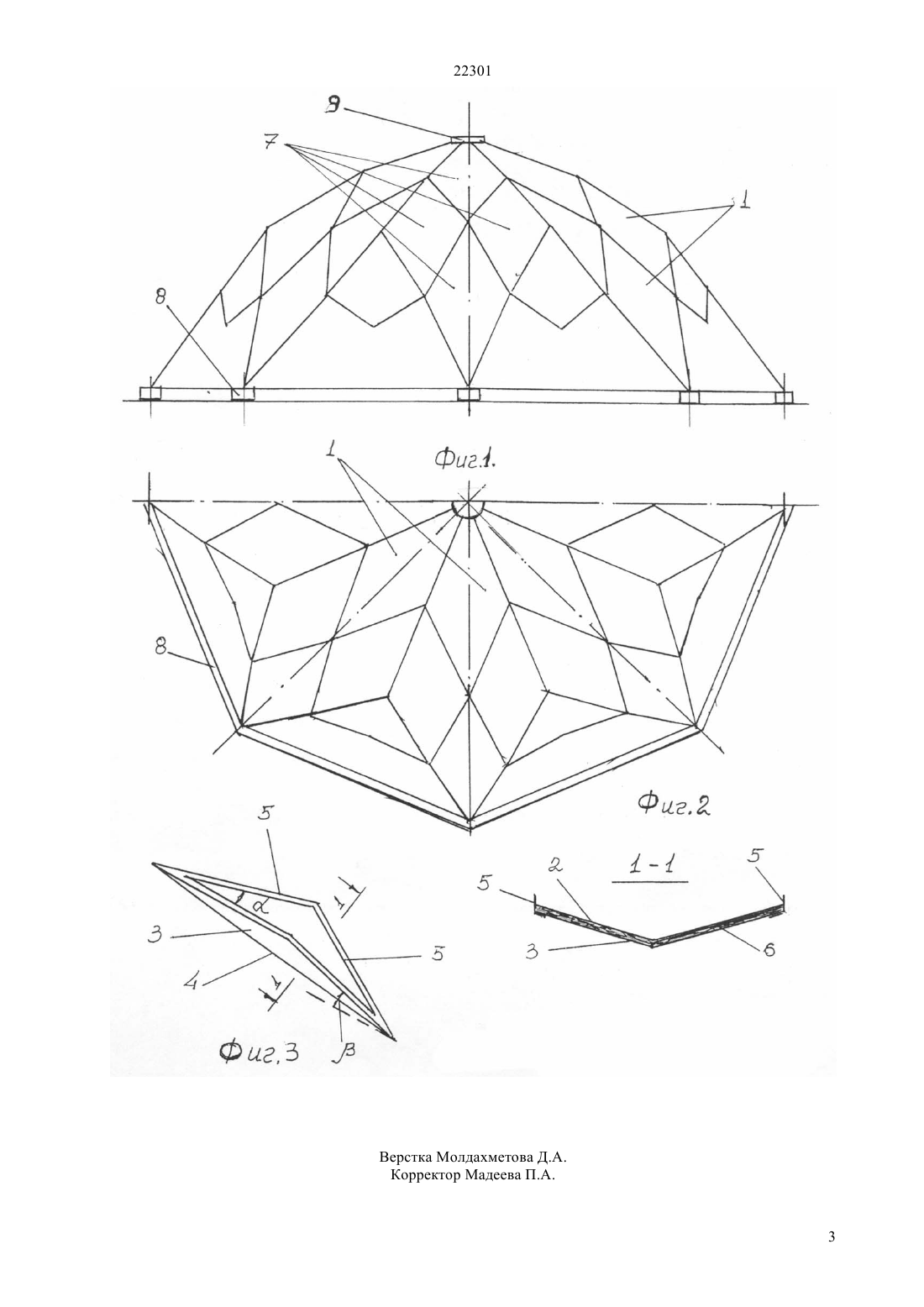

(51) Е 04 В 7/06 (2006.01) Е 04 В 1/32 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат,заключается в мобильности сооружения, небольшом весе при изготовлении из легких материалов, оригинальности конструкции, возможности сборки на нулевой отметке и малыми затратами времени при монтаже. Это достигается тем, что, керегетоп представляет собой один типоразмер пространственного сооружения ромбического вида, выполненный вогнутым вдоль длинной диагонали ромба, угол которого равен -и углом -между ребром и ее проекцией на плоскость, причем ребра ромба есть металлические профиля с двумя стальными листами и войлочным утеплителем между ними. При сопряжении нескольких таких сооружений смежными сторонами можно образовать большое число вариантов планировочных решений зданий или их комплексов в зависимости от их назначения. На одно сооружение уходит 32 элемента.(76) Акбердин Тлес Жуматаевич , Акбердин Айдар Тлесович, Елгоновна Гульмира Тлесовна , Кудер Кахарман Мухтарулы(54) МНОГОГРАННОЕ СБОРНОЕ ПРОСТРАНСТВЕННОЕ СООРУЖЕНИЕ(57) Изобретение относится к пространственным несущим и ограждающим конструкциям гражданских и промышленных зданий и сооружений и может быть использовано при строительстве объектов различного назначения. Задача изобретения - увеличение жесткости,сейсмостойкости сооружения,архитектурный дизайн и поддержание постоянной температуры в помещении. 22301 Изобретение относится к пространственным несущим и ограждающим конструкциям гражданских и промышленных зданий, сооружений и может быть использовано при строительстве объектов различного назначения. Прототипом настоящего изобретения является сборное пространственное сооружение(1742431, 23.06.92) содержащий пространственный элемент в виде четырехугольных вогнутых оболочек,связанных между собой, и с плоскими треугольными элементами, соответственно опирающихся на линию опор стен и коньком. Недостатками изобретения являются, большое число типоразмеров и необходимость дополнительных средств при его изготовлении. Задача изобретения - увеличение жесткости,сейсмостойкости сооружения,архитектурный дизайн и поддержание постоянной температуры в помещении. Технический результат,заключается в мобильности сооружения, небольшом весе при изготовлении из легких материалов, оригинальности конструкции, возможности сборки на нулевой отметке и малыми затратами времени при монтаже. Это достигается тем, что, керегетоп представляет собой один типоразмер пространственного сооружения ромбического вида, выполненный вогнутым вдоль длинной диагонали ромба, угол которого равен -и углом -между ребром и ее проекцией на плоскость, причем ребра ромба есть металлические профиля с двумя стальными листами и войлочным утеплителем между ними. На фиг. 1 изображен общий вид сооружения фиг. 2 - фрагмент плана сооружения фиг. 3 ромбический элемент с фрагментами его сечения. Сооружение состоит из ромбических элементов 1 одного типоразмера, представляющих собой цельные стальные листы 2 и 3, вогнутых вдоль длинной его диагонали 4 (на фиг. 1 и 2 не показаны). Они образуют угол -и угол -между ребром и ее проекцией на плоскость фиг. 3. Ребра ромба 1 ограничены профилями 5, а между стальными листами 2 и 3 установлен войлочный утеплитель 6. Эти одинаковые ромбические элементы 1 можно предварительно собирать на нулевой отметке. Четыре элемента дают один готовый блок 7, а три или четыре позволяют проводить сборку с помощью крана или вручную, начиная с опор фундамента 8. Вверху блоки опираются на объединяющее их кольцо 9. В такой последовательности собирается керегетоп. На полную сборку данного сооружения уходит 32 ромбических элемента. Проемы между опорами и блоками можно дополнить одним элементом или установить окна, двери, ворота и т.д. или оставить на усмотрение заказчика. Пространственная система воспринимает следующие внешние нагрузки. Усилие распора воспринимается фундаментом или затяжками по контуру сооружения. В спаренных ребрах системы действуют преимущественно продольные осевые усилия. Изгибающие моменты в них незначительны и возникают при сосредоточенных нагрузках на ребра. При сопряжении нескольких таких сооружений смежными сторонами можно образовать большое число вариантов планировочных решений зданий или их комплексов в зависимости от их назначения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многогранное сборное пространственное сооружение, содержащее пространственный элемент в виде четырехугольных вогнутых оболочек,связанных между собой,и с плоскими треугольными элементами,соответственно опирающихся на линию опор стен и коньком,отличающееся тем, что представляет собой один типоразмер пространственного сооружения ромбического вида, выполненный вогнутым вдоль длинной диагонали ромба, угол которого равен -и угол -между ребром и ее проекцией на плоскость. 2. Многогранное сборное пространственное сооружение, отличающееся тем, что ребра ромба есть металлические профиля с двумя стальными листами и войлочным утеплителем между ними.
