Запорно-пломбировочное устройство “АНГАТ-073″

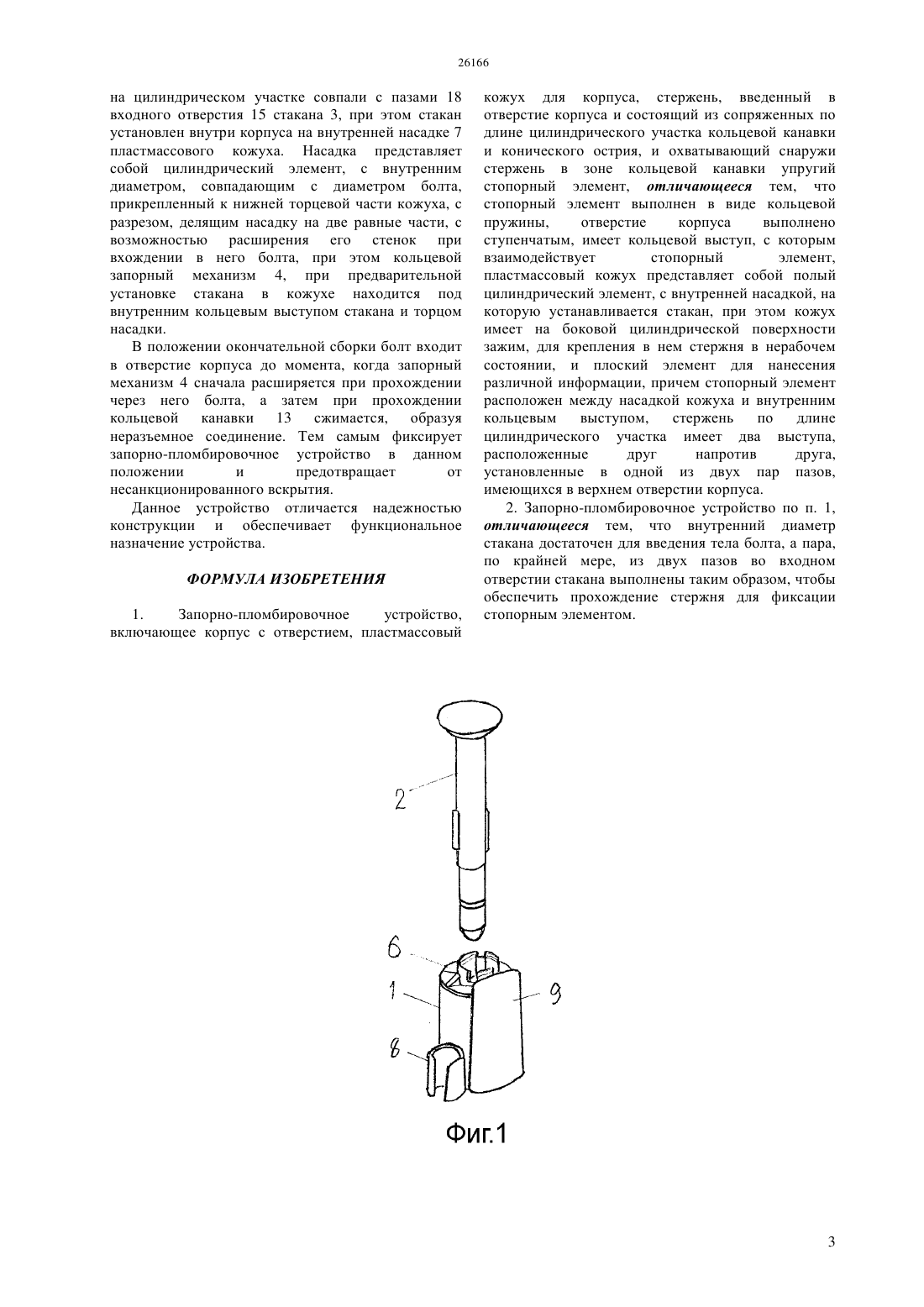

(51) 05 39/02 (2011.01) 09 3/03 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ этом кожух имеет на боковой цилиндрической поверхности зажим, для крепления в нем стержня в нерабочем состоянии и плоский элемент для нанесения различной информации. Болт состоит из штыря и головки, штырь имеет кольцевую проточку, коническое острие и продольные выступы, выполненные с возможностью их размещения в пазах стакана. Стакан, выполнен в виде цилиндрического полого элемента, со сквозным ступенчатым отверстием, имеющего внутренний кольцевой выступ, с возможностью расположения стакана на внутренней насадке кожуха и установки кольцевого запорного элемента между насадкой и внутренним выступом стакана. Технический результат достигается тем, что запорный механизм, выполненный в виде кольцевого упругого элемента, расположен между насадкой кожуха и внутренним выступом отверстия стакана таким образом, что при вставлении стержня в корпус стакана, сначала происходит расширение запорного механизма, затем, при прохождении кольцевой проточки его сжатие,которое обеспечивает защитное запирание устройства. Конструкция обеспечивает надежность в работе и защищает от несанкционированного вскрытия.(72) Гусев Андрей Александрович Акишев Нурлан Кенжебаевич(73) Товарищество с ограниченной ответственностью АНГАТ Дарибаев Рустем Талгатович(57) Запорно-пломбировочное устройство относится к запирающим устройствам и может быть использовано для запирания дверей вагонов и контейнеров на железнодорожном транспорте. Запорно-пломбировочное устройство содержит корпус для введения в него тела стержня в виде болта, без возможности его извлечения, при этом корпус состоит из стакана для введения в него болта, запорный механизм, в виде упругого элемента, расположенного в кольцевой канавке внутреннего отверстия стакана,а также пластмассовый кожух, представляющий собой полый цилиндрический элемент, с внутренней насадкой, на которую устанавливается стакан, при Запорно-пломбировочное устройство относится к запирающим устройствам и может быть использовано для запирания вагонов или контейнеров на железнодорожном транспорте. Известна пломба-запор (патент РФ 2075111,опубл. 10.03.1997) включающая в себя стержень,введенный в отверстие корпуса и состоящий из сопряженных по длине цилиндрического участка,кольцевой канавки и конического острия, и размещенный в отверстии корпуса и охватывающий снаружи стержень в зоне кольцевой канавки упругий стопорный элемент, выполненный в виде пружинной втулки, имеющей кольцевые выступы в свих торцевых частях, один из которых наружный, а второй выступ внутренний, взаимодействующий с кольцевой канавкой стержня. Наружный кольцевой выступ взаимодействует с кольцевой проточкой корпуса. Кроме того, втулка, для придания ей пружинных свойств выполнена с продольными пазами с обеих сторон, количество которых с каждой стороны не менее трех. Длина пазов не менее половины длины втулки и пазы с одной стороны втулки нарезаны в межпазовом пространстве пазов, нарезанных с другой стороны. Недостатком известной пломбы-запора является низкая стойкость к несанкционированному вскрытию. Известно пломбировочное устройство (патент РФ 2276716, опубл. 20.05.2006) содержащее корпус для введения в него тела болта без возможности его извлечения, при этом корпус содержит стакан для введения в него болта, упругий зажим, предусмотренный внутри стакана для размещения позади уступа болта. Зажим содержит головку и ножки, соединенные с головкой, при этом головка ограничивает зазор, который можно раскрыть для пропускания через него части тела болта, а ножки проходят от головки таким образом,что располагаются вдоль сторон и в нижней части полости стакана. Способ формирования корпуса пломбировочного устройства,содержащего упомянутый корпус и болт, который можно без возможности его извлечения устанавливать в корпусе, заключается в том, что упругий зажим,имеющий ножки, проходящие в продольном направлении стакана, образованного, по существу,цилиндрическим полым элементом и элементом основания, вставляют в один конец стакана, а основание прикрепляют к этому концу, причем во время эксплуатации зажим удерживает болт после вставления его в стакан. Пломбировочное устройство обеспечивает снижение усилий при установке болта в стакане. Недостатком данного устройства является низкая надежность и возможность несанкционированного вскрытия. Задачей данного изобретения является создание надежного запорного пломбировочного устройства с возможностью устранения его несанкционированного вскрытия. Техническим результатом является надежное запорно-пломбировочное устройство с надежной конструкцией и простотой в эксплуатации. 2 Технический результат достигается тем, что в запорно-пломбировочном устройстве, включающем в себя корпус с отверстием, пластмассовый кожух для корпуса, стержень, введенный в отверстие корпуса и состоящий из сопряженных по длине цилиндрического участка, кольцевой канавки и конического острия, размещенный в отверстии корпуса и охватывающий снаружи стержень в зоне кольцевой канавки, упругий стопорный элемент выполнен, в виде кольцевой пружины, отверстие корпуса выполнено ступенчатым, имеет кольцевой выступ, с которым взаимодействует стопорный элемент, пластмассовый кожух, представляющий собой полый цилиндрический элемент, с внутренней насадкой, на которую устанавливается стакан, при этом кожух имеет на боковой цилиндрической поверхности зажим, для крепления в нем стержня в нерабочем состоянии и плоский элемент для нанесения различной информации,причем стопорный элемент расположен между насадкой кожуха и внутренним кольцевым выступом,стержень по длине цилиндрического участка имеет два выступа, расположенные друг напротив друга,установленные в одной из двух пар пазов,имеющихся в верхнем отверстии корпуса. На фиг.1 изображен общий вид устройства, на фиг.2 -стержень, вид сбоку, на фиг.3 - стакан, в разрезе, на фиг.4 - пластмассовый кожух, в разрезе. Запорно-пломбировочное устройство содержит корпус 1 для введения в него тела стержня в виде болта 2, без возможности его извлечения, при этом корпус состоит из стакана 3 для введения в него болта, запорный механизм 4, в виде упругого кольцевого элемента, выполненный в виде пружины, расположенного во внутреннем отверстии 5 стакана 3, а также пластмассовый кожух 6,представляющий собой полый цилиндрический элемент, с внутренней насадкой 7, на которую устанавливается стакан 3, при этом кожух имеет на боковой цилиндрической поверхности зажим 8, для крепления в нем стержня в нерабочем состоянии и плоский элемент 9 для нанесения различной информации. Болт состоит из головки 10 и стержня 11,введенного в отверстие корпуса и состоящего из сопряженных по длине, цилиндрического участка 12, кольцевой канавки 13 и конического острия 14. Стакан 3 выполнен в виде цилиндрического полого элемента, со сквозным ступенчатым отверстием 15,имеющего внутренний кольцевой выступ 16, с возможностью установки стакана на внутренней насадке 7 кожуха и установки кольцевого запорного механизма 4 между насадкой и внутренним выступом стакана 15, по длине цилиндрического участка болта имеется два выступа 17,расположенные друг напротив друга,установленные в одной из двух пар пазов 18,имеющихся в верхнем отверстии корпуса. Запорно-пломбировочное устройство работает следующим образом. В положении предварительной сборки болт 2 вынимается из зажима 8 корпуса и устанавливается таким образом, чтобы выступы 17, расположенные на цилиндрическом участке совпали с пазами 18 входного отверстия 15 стакана 3, при этом стакан установлен внутри корпуса на внутренней насадке 7 пластмассового кожуха. Насадка представляет собой цилиндрический элемент, с внутренним диаметром, совпадающим с диаметром болта,прикрепленный к нижней торцевой части кожуха, с разрезом, делящим насадку на две равные части, с возможностью расширения его стенок при вхождении в него болта, при этом кольцевой запорный механизм 4, при предварительной установке стакана в кожухе находится под внутренним кольцевым выступом стакана и торцом насадки. В положении окончательной сборки болт входит в отверстие корпуса до момента, когда запорный механизм 4 сначала расширяется при прохождении через него болта, а затем при прохождении кольцевой канавки 13 сжимается, образуя неразъемное соединение. Тем самым фиксирует запорно-пломбировочное устройство в данном положении и предотвращает от несанкционированного вскрытия. Данное устройство отличается надежностью конструкции и обеспечивает функциональное назначение устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство,включающее корпус с отверстием, пластмассовый кожух для корпуса, стержень, введенный в отверстие корпуса и состоящий из сопряженных по длине цилиндрического участка кольцевой канавки и конического острия, и охватывающий снаружи стержень в зоне кольцевой канавки упругий стопорный элемент, отличающееся тем, что стопорный элемент выполнен в виде кольцевой пружины,отверстие корпуса выполнено ступенчатым, имеет кольцевой выступ, с которым взаимодействует стопорный элемент,пластмассовый кожух представляет собой полый цилиндрический элемент, с внутренней насадкой, на которую устанавливается стакан, при этом кожух имеет на боковой цилиндрической поверхности зажим, для крепления в нем стержня в нерабочем состоянии, и плоский элемент для нанесения различной информации, причем стопорный элемент расположен между насадкой кожуха и внутренним кольцевым выступом,стержень по длине цилиндрического участка имеет два выступа,расположенные друг напротив друга,установленные в одной из двух пар пазов,имеющихся в верхнем отверстии корпуса. 2. Запорно-пломбировочное устройство по п. 1,отличающееся тем, что внутренний диаметр стакана достаточен для введения тела болта, а пара,по крайней мере, из двух пазов во входном отверстии стакана выполнены таким образом, чтобы обеспечить прохождение стержня для фиксации стопорным элементом.
