Механизм настройки для прицелов

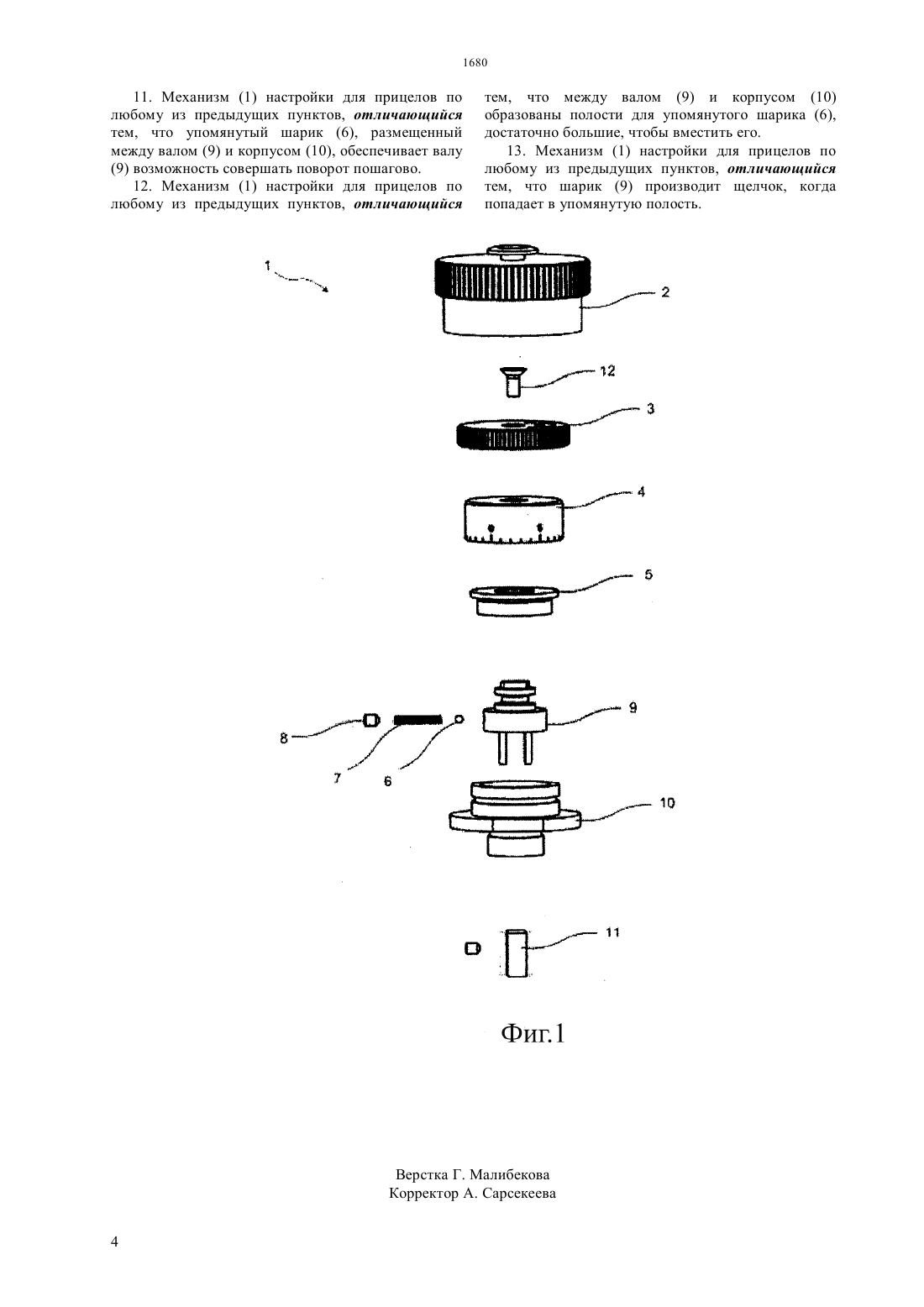

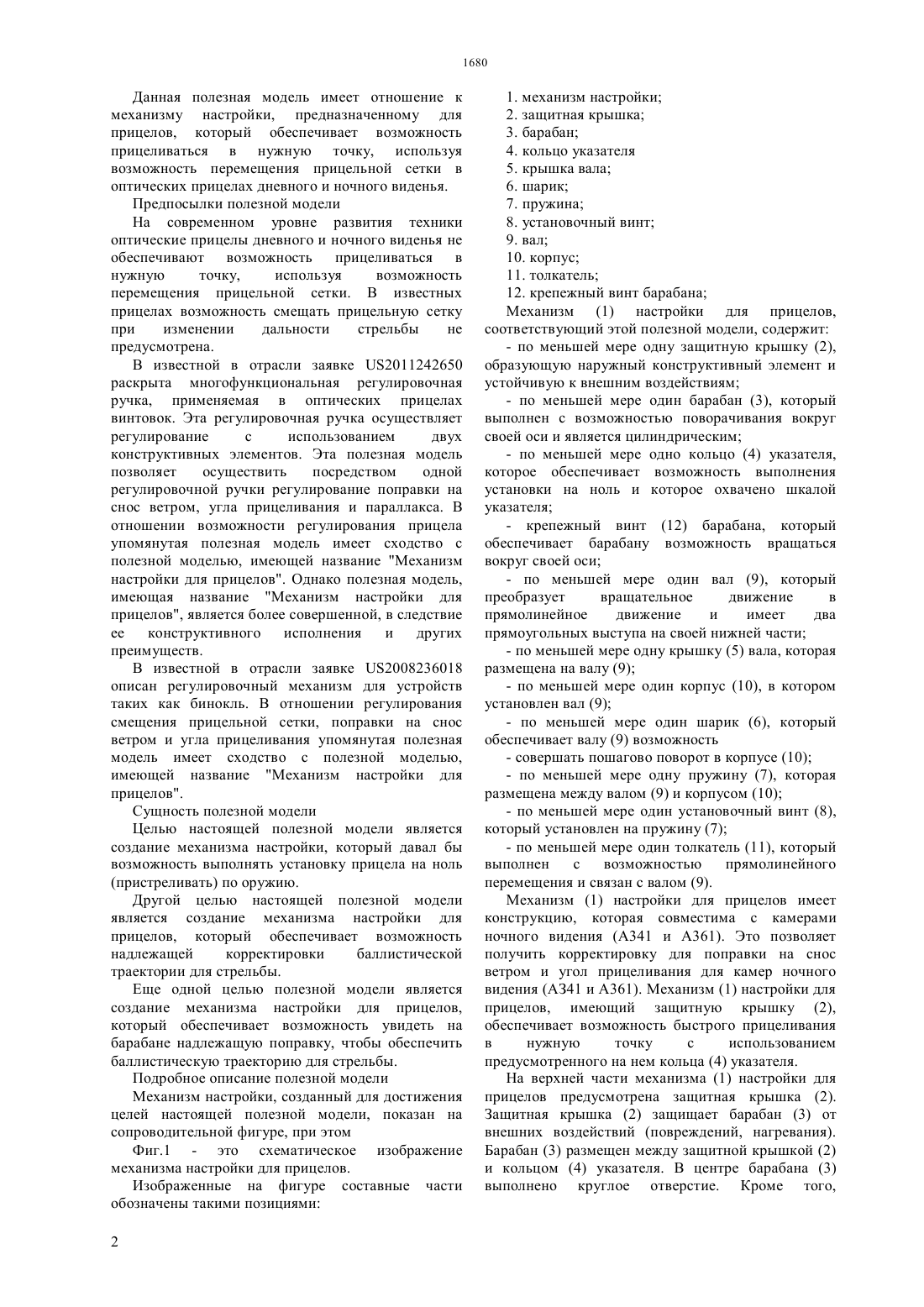

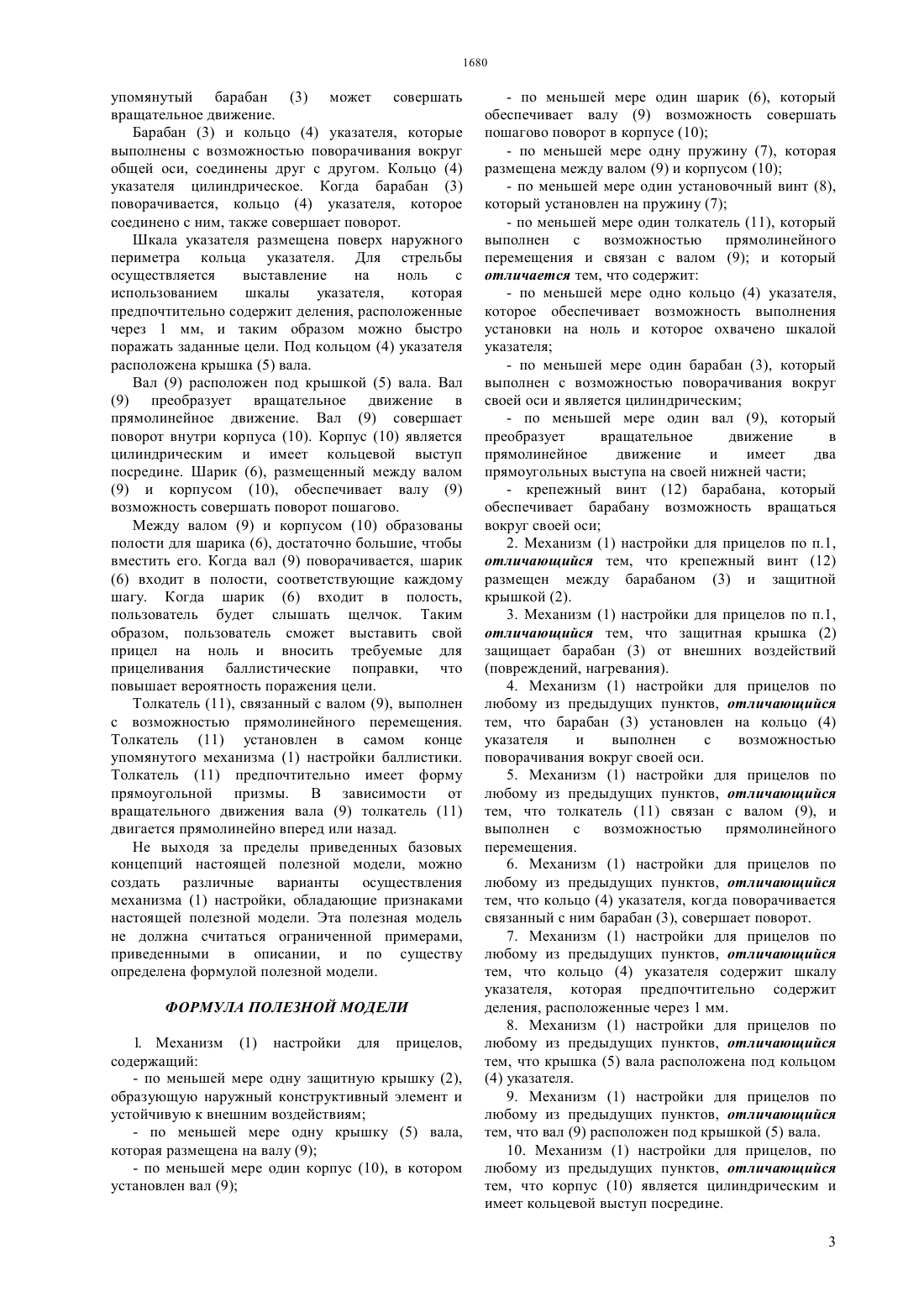

(51) 41 1/18 (2006.01) 41 1/38 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Данная полезная модель имеет отношение к механизму настройки для прицелов, который обеспечивает возможность прицеливаться в нужную точку, с использованием возможности перемещения прицельной сетки в оптических прицелов дневного и ночного виденья. Механизм (1) настройки для прицелов, содержит по меньшей мере один корпус(10), внутри которого размещен вал (9) по меньшей мере один шарик (6), который обеспечивает валу (9) возможность совершать пошагово поворот в корпусе (10) по меньшей мере одну пружину (7),которая размещена между валом (9) и корпусом(10) по меньшей мере один установочный винт (8),который установлен на пружину (7) и по меньшей мере один связанный с валом (9) толкатель (11),который выполнен с возможностью прямолинейного перемещения.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович(54) МЕХАНИЗМ НАСТРОЙКИ ДЛЯ ПРИЦЕЛОВ Данная полезная модель имеет отношение к механизму настройки, предназначенному для прицелов, который обеспечивает возможность прицеливаться в нужную точку, используя возможность перемещения прицельной сетки в оптических прицелах дневного и ночного виденья. Предпосылки полезной модели На современном уровне развития техники оптические прицелы дневного и ночного виденья не обеспечивают возможность прицеливаться в нужную точку,используя возможность перемещения прицельной сетки. В известных прицелах возможность смещать прицельную сетку при изменении дальности стрельбы не предусмотрена. В известной в отрасли заявке 2011242650 раскрыта многофункциональная регулировочная ручка, применяемая в оптических прицелах винтовок. Эта регулировочная ручка осуществляет регулирование с использованием двух конструктивных элементов. Эта полезная модель позволяет осуществить посредством одной регулировочной ручки регулирование поправки на снос ветром, угла прицеливания и параллакса. В отношении возможности регулирования прицела упомянутая полезная модель имеет сходство с полезной моделью, имеющей название Механизм настройки для прицелов. Однако полезная модель,имеющая название Механизм настройки для прицелов, является более совершенной, в следствие ее конструктивного исполнения и других преимуществ. В известной в отрасли заявке 2008236018 описан регулировочный механизм для устройств таких как бинокль. В отношении регулирования смещения прицельной сетки, поправки на снос ветром и угла прицеливания упомянутая полезная модель имеет сходство с полезной моделью,имеющей название Механизм настройки для прицелов. Сущность полезной модели Целью настоящей полезной модели является создание механизма настройки, который давал бы возможность выполнять установку прицела на ноль(пристреливать) по оружию. Другой целью настоящей полезной модели является создание механизма настройки для прицелов, который обеспечивает возможность надлежащей корректировки баллистической траектории для стрельбы. Еще одной целью полезной модели является создание механизма настройки для прицелов,который обеспечивает возможность увидеть на барабане надлежащую поправку, чтобы обеспечить баллистическую траекторию для стрельбы. Подробное описание полезной модели Механизм настройки, созданный для достижения целей настоящей полезной модели, показан на сопроводительной фигуре, при этом Фиг.1 - это схематическое изображение механизма настройки для прицелов. Изображенные на фигуре составные части обозначены такими позициями 2 1. механизм настройки 2. защитная крышка 3. барабан 4. кольцо указателя 5. крышка вала 6. шарик 7. пружина 8. установочный винт 9. вал 10. корпус 11. толкатель 12. крепежный винт барабана Механизм (1) настройки для прицелов,соответствующий этой полезной модели, содержит- по меньшей мере одну защитную крышку (2),образующую наружный конструктивный элемент и устойчивую к внешним воздействиям- по меньшей мере один барабан (3), который выполнен с возможностью поворачивания вокруг своей оси и является цилиндрическим- по меньшей мере одно кольцо (4) указателя,которое обеспечивает возможность выполнения установки на ноль и которое охвачено шкалой указателя- крепежный винт (12) барабана, который обеспечивает барабану возможность вращаться вокруг своей оси- по меньшей мере один вал (9), который преобразует вращательное движение в прямолинейное движение и имеет два прямоугольных выступа на своей нижней части- по меньшей мере одну крышку (5) вала, которая размещена на валу (9)- по меньшей мере один корпус (10), в котором установлен вал (9)- по меньшей мере один шарик (6), который обеспечивает валу (9) возможность- совершать пошагово поворот в корпусе (10)- по меньшей мере одну пружину (7), которая размещена между валом (9) и корпусом (10)- по меньшей мере один установочный винт (8),который установлен на пружину (7)- по меньшей мере один толкатель (11), который выполнен с возможностью прямолинейного перемещения и связан с валом (9). Механизм (1) настройки для прицелов имеет конструкцию, которая совместима с камерами ночного видения (А 341 и А 361). Это позволяет получить корректировку для поправки на снос ветром и угол прицеливания для камер ночного видения (АЗ 41 и А 361). Механизм (1) настройки для прицелов, имеющий защитную крышку (2),обеспечивает возможность быстрого прицеливания в нужную точку с использованием предусмотренного на нем кольца (4) указателя. На верхней части механизма (1) настройки для прицелов предусмотрена защитная крышка (2). Защитная крышка (2) защищает барабан (3) от внешних воздействий (повреждений, нагревания). Барабан (3) размещен между защитной крышкой (2) и кольцом (4) указателя. В центре барабана (3) выполнено круглое отверстие. Кроме того, 1680 упомянутый барабан (3) может совершать вращательное движение. Барабан (3) и кольцо (4) указателя, которые выполнены с возможностью поворачивания вокруг общей оси, соединены друг с другом. Кольцо (4) указателя цилиндрическое. Когда барабан (3) поворачивается, кольцо (4) указателя, которое соединено с ним, также совершает поворот. Шкала указателя размещена поверх наружного периметра кольца указателя. Для стрельбы осуществляется выставление на ноль с использованием шкалы указателя,которая предпочтительно содержит деления, расположенные через 1 мм, и таким образом можно быстро поражать заданные цели. Под кольцом (4) указателя расположена крышка (5) вала. Вал (9) расположен под крышкой (5) вала. Вал(9) преобразует вращательное движение в прямолинейное движение. Вал (9) совершает поворот внутри корпуса (10). Корпус (10) является цилиндрическим и имеет кольцевой выступ посредине. Шарик (6), размещенный между валом(9) и корпусом (10), обеспечивает валу (9) возможность совершать поворот пошагово. Между валом (9) и корпусом (10) образованы полости для шарика (6), достаточно большие, чтобы вместить его. Когда вал (9) поворачивается, шарик(6) входит в полости, соответствующие каждому шагу. Когда шарик (6) входит в полость,пользователь будет слышать щелчок. Таким образом, пользователь сможет выставить свой прицел на ноль и вносить требуемые для прицеливания баллистические поправки, что повышает вероятность поражения цели. Толкатель (11), связанный с валом (9), выполнен с возможностью прямолинейного перемещения. Толкатель (11) установлен в самом конце упомянутого механизма (1) настройки баллистики. Толкатель (11) предпочтительно имеет форму прямоугольной призмы. В зависимости от вращательного движения вала (9) толкатель (11) двигается прямолинейно вперед или назад. Не выходя за пределы приведенных базовых концепций настоящей полезной модели, можно создать различные варианты осуществления механизма (1) настройки, обладающие признаками настоящей полезной модели. Эта полезная модель не должна считаться ограниченной примерами,приведенными в описании, и по существу определена формулой полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Механизм (1) настройки для прицелов,содержащий- по меньшей мере одну защитную крышку (2),образующую наружный конструктивный элемент и устойчивую к внешним воздействиям- по меньшей мере одну крышку (5) вала,которая размещена на валу (9)- по меньшей мере один корпус (10), в котором установлен вал (9)- по меньшей мере один шарик (6), который обеспечивает валу (9) возможность совершать пошагово поворот в корпусе (10)- по меньшей мере одну пружину (7), которая размещена между валом (9) и корпусом (10)- по меньшей мере один установочный винт (8),который установлен на пружину (7)- по меньшей мере один толкатель (11), который выполнен с возможностью прямолинейного перемещения и связан с валом (9) и который отличается тем, что содержит- по меньшей мере одно кольцо (4) указателя,которое обеспечивает возможность выполнения установки на ноль и которое охвачено шкалой указателя- по меньшей мере один барабан (3), который выполнен с возможностью поворачивания вокруг своей оси и является цилиндрическим- по меньшей мере один вал (9), который преобразует вращательное движение в прямолинейное движение и имеет два прямоугольных выступа на своей нижней части- крепежный винт (12) барабана, который обеспечивает барабану возможность вращаться вокруг своей оси 2. Механизм (1) настройки для прицелов по п.1,отличающийся тем, что крепежный винт (12) размещен между барабаном (3) и защитной крышкой (2). 3. Механизм (1) настройки для прицелов по п.1,отличающийся тем, что защитная крышка (2) защищает барабан (3) от внешних воздействий(повреждений, нагревания). 4. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что барабан (3) установлен на кольцо (4) указателя и выполнен с возможностью поворачивания вокруг своей оси. 5. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что толкатель (11) связан с валом (9), и выполнен с возможностью прямолинейного перемещения. 6. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что кольцо (4) указателя, когда поворачивается связанный с ним барабан (3), совершает поворот. 7. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что кольцо (4) указателя содержит шкалу указателя, которая предпочтительно содержит деления, расположенные через 1 мм. 8. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что крышка (5) вала расположена под кольцом(4) указателя. 9. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что вал (9) расположен под крышкой (5) вала. 10. Механизм (1) настройки для прицелов, по любому из предыдущих пунктов, отличающийся тем, что корпус (10) является цилиндрическим и имеет кольцевой выступ посредине. 3 11. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что упомянутый шарик (6), размещенный между валом (9) и корпусом (10), обеспечивает валу(9) возможность совершать поворот пошагово. 12. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что между валом (9) и корпусом (10) образованы полости для упомянутого шарика (6),достаточно большие, чтобы вместить его. 13. Механизм (1) настройки для прицелов по любому из предыдущих пунктов, отличающийся тем, что шарик (9) производит щелчок, когда попадает в упомянутую полость.
