Механизм блокировки для сувальдного замка

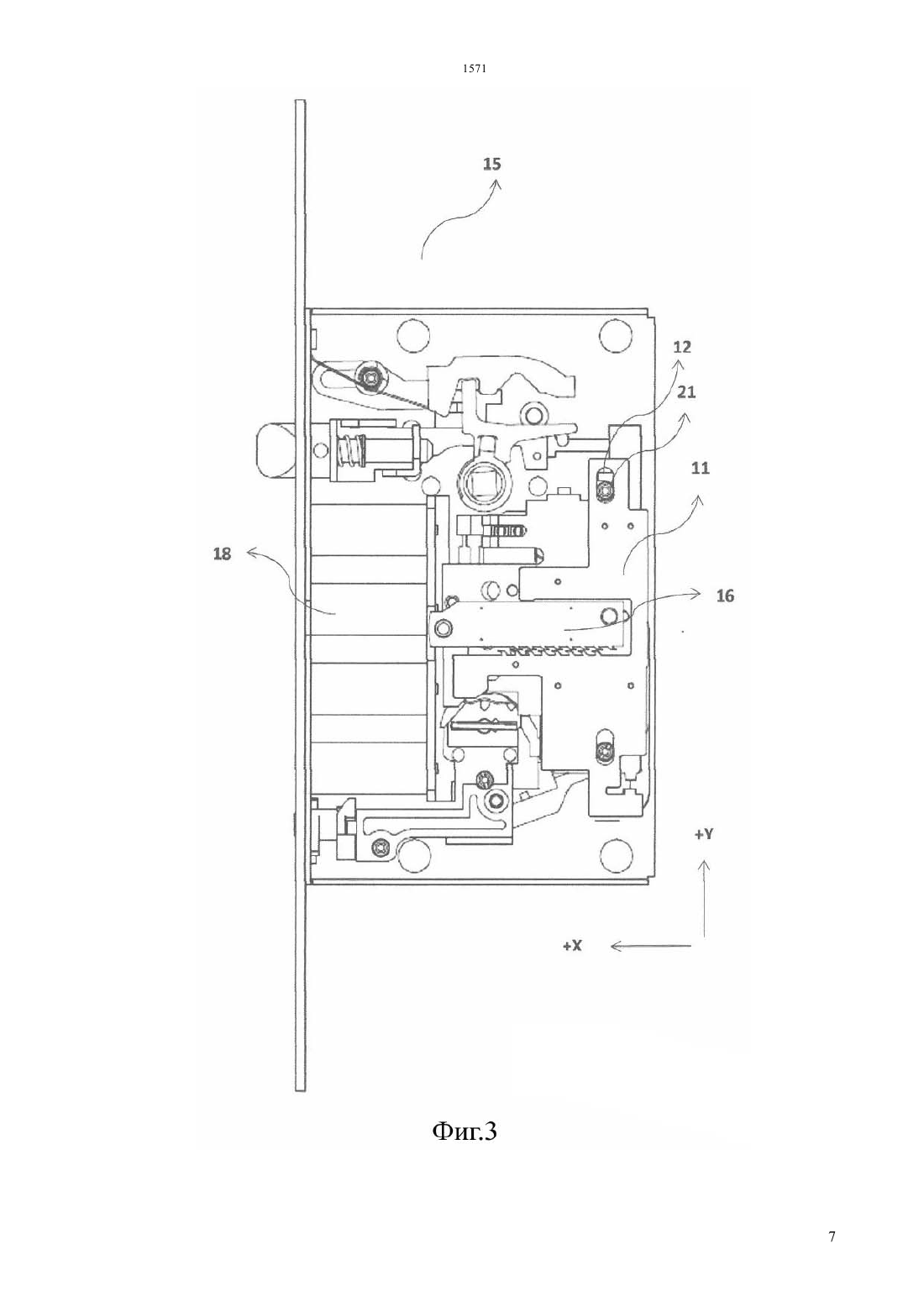

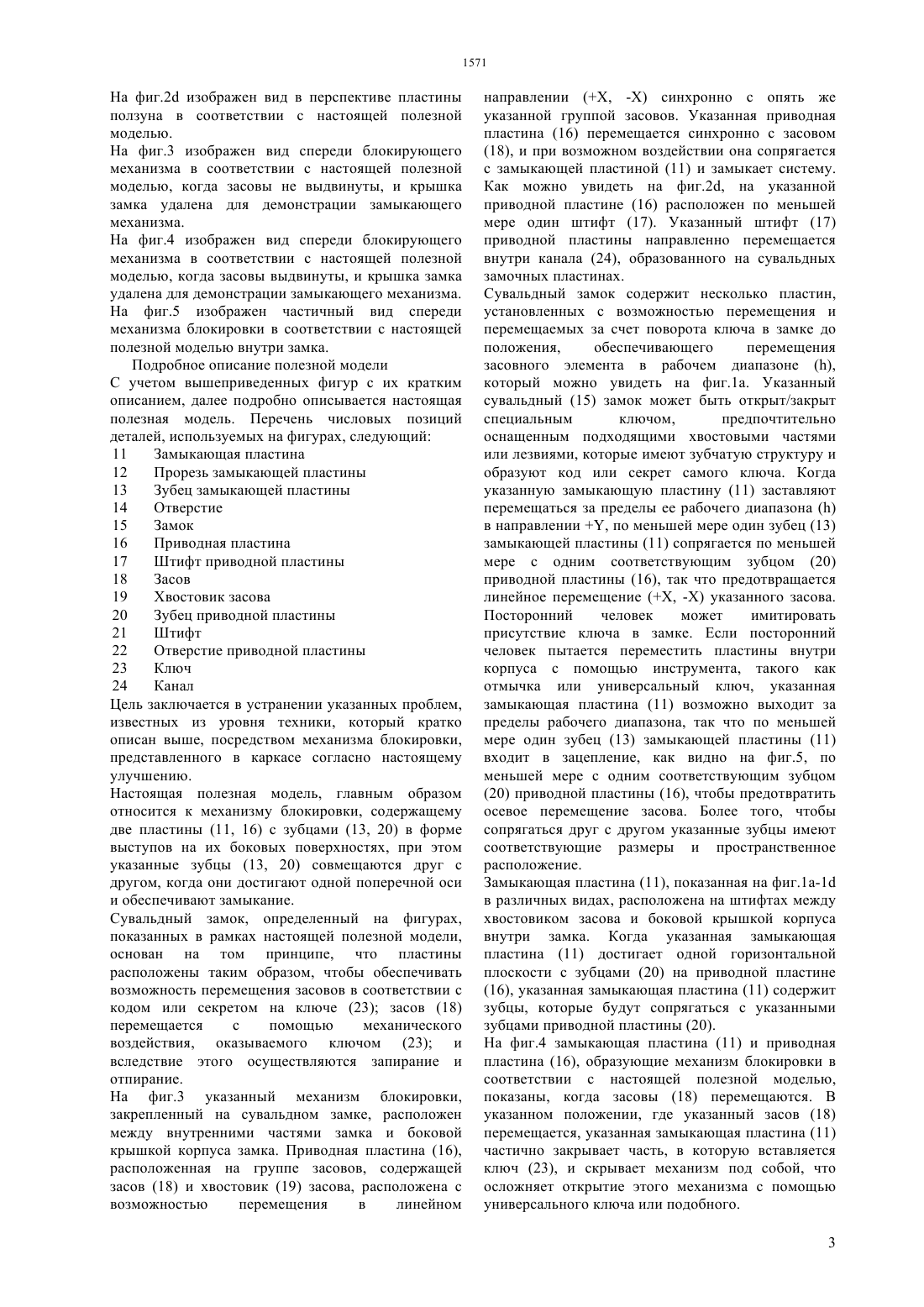

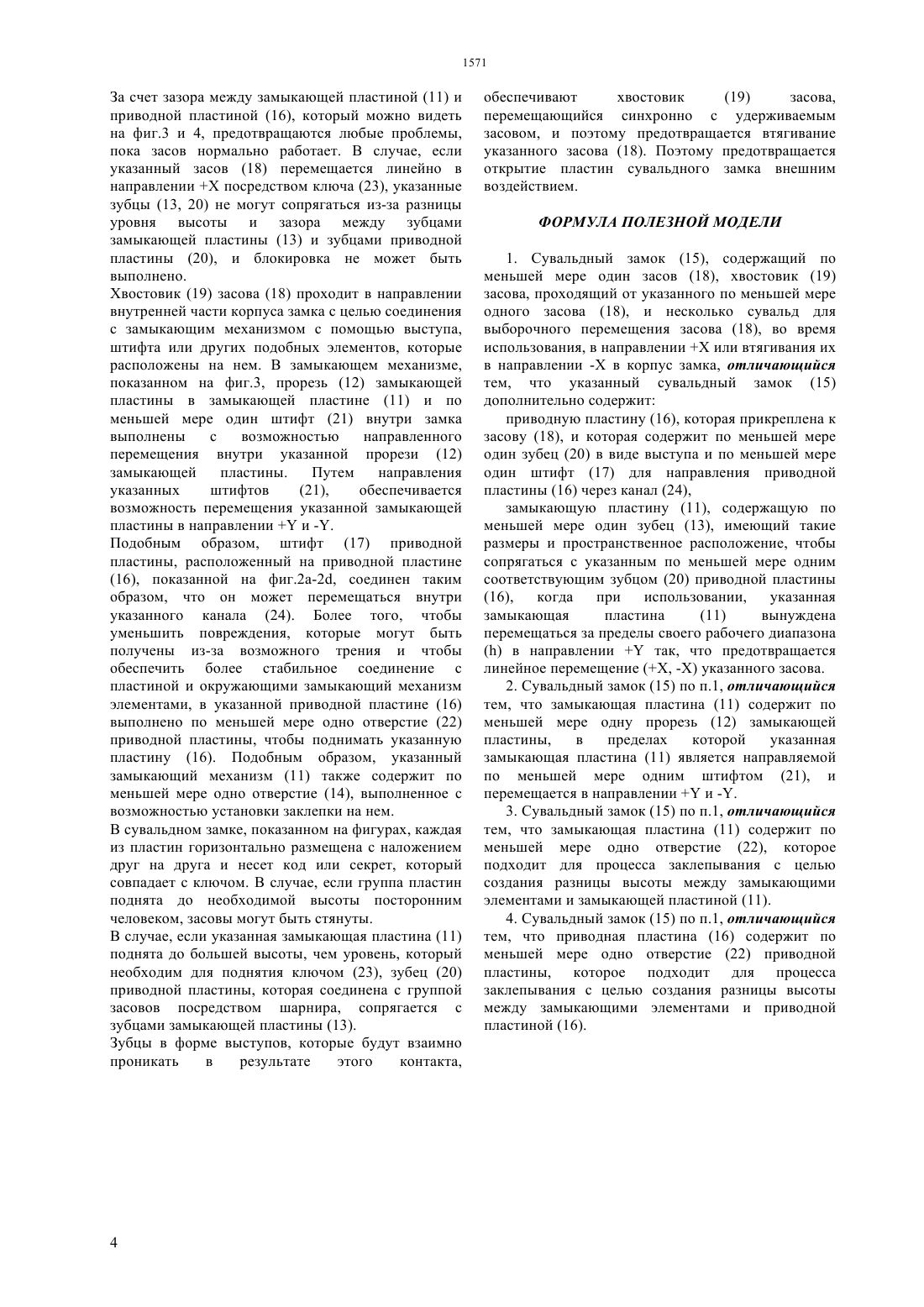

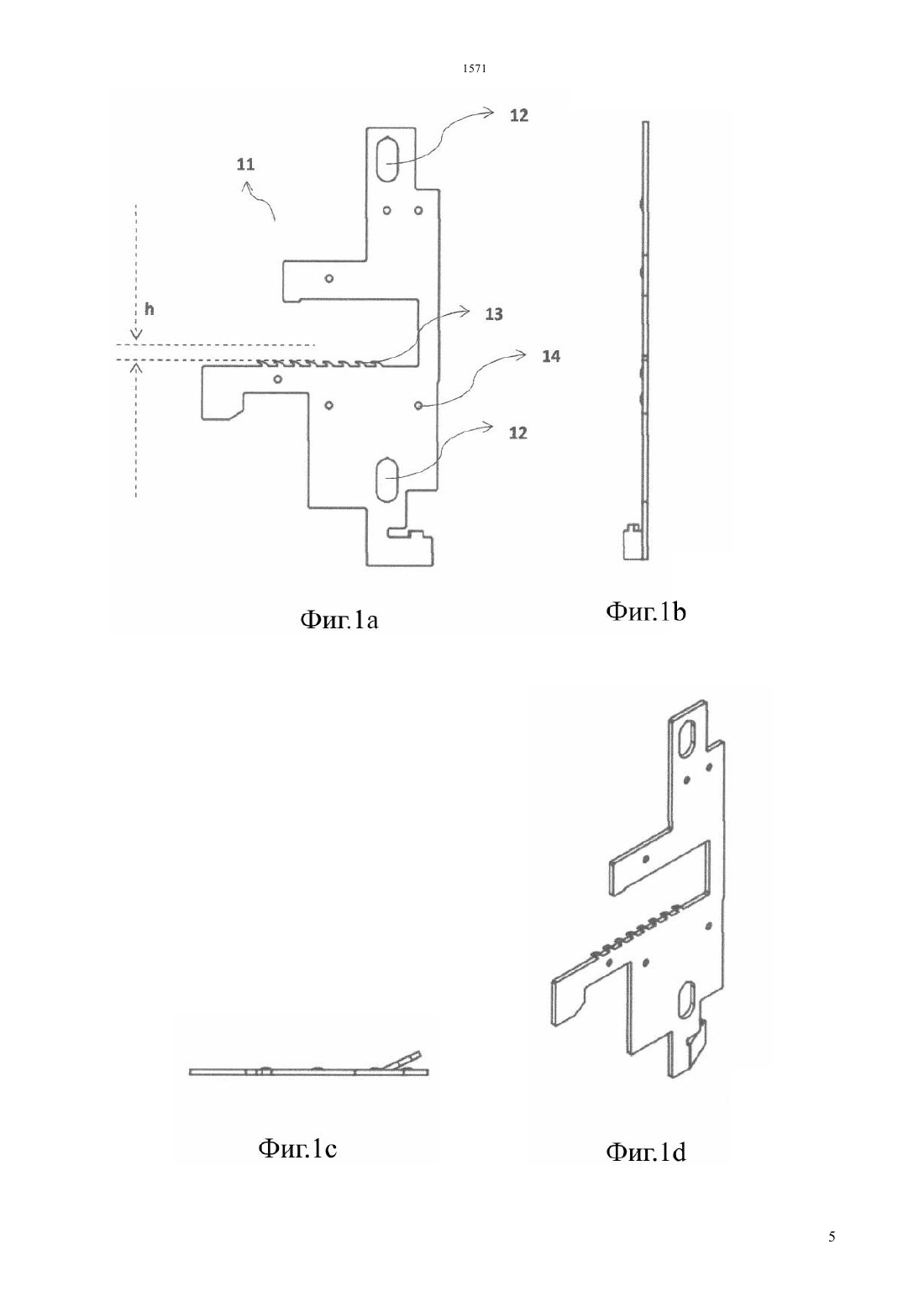

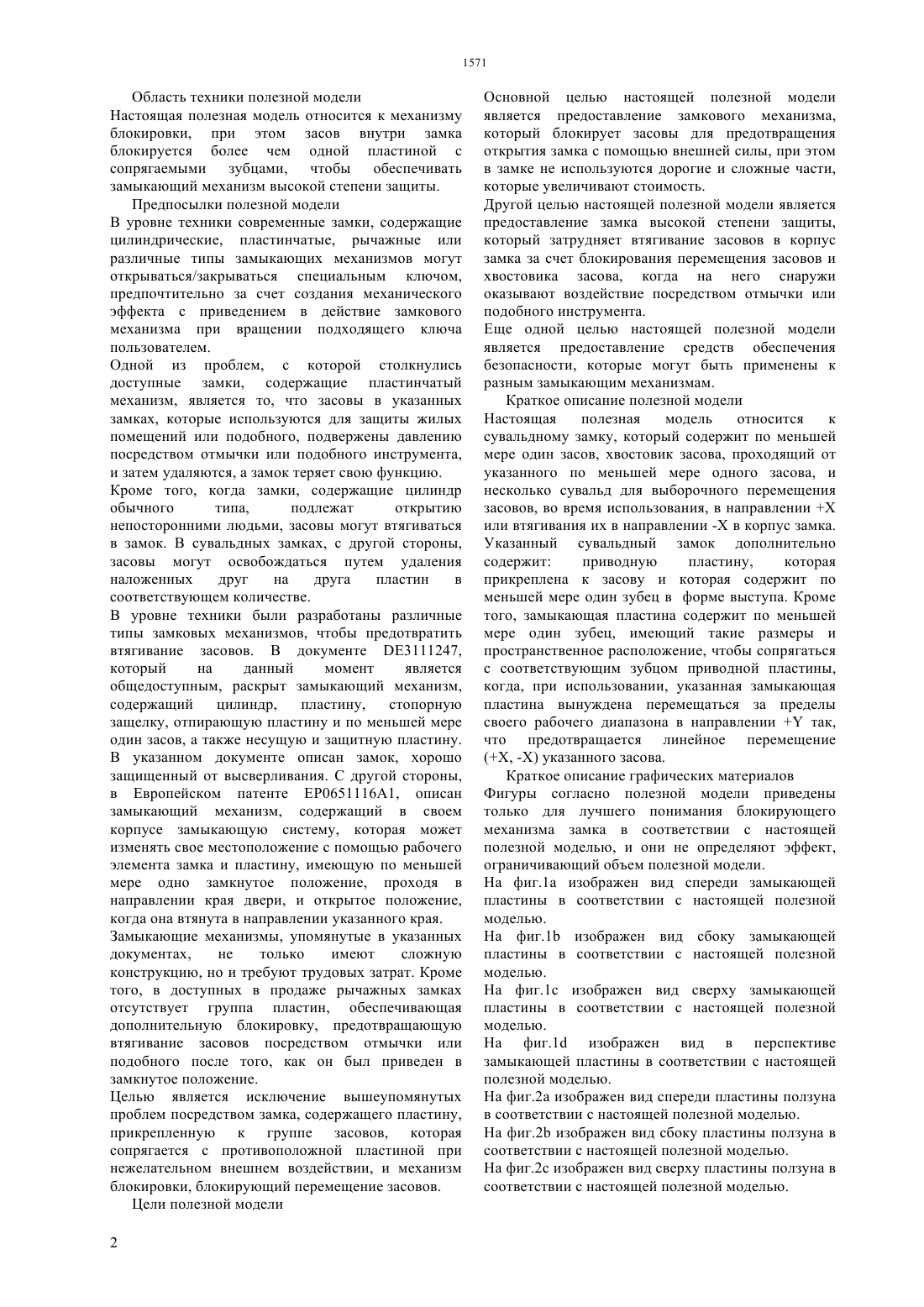

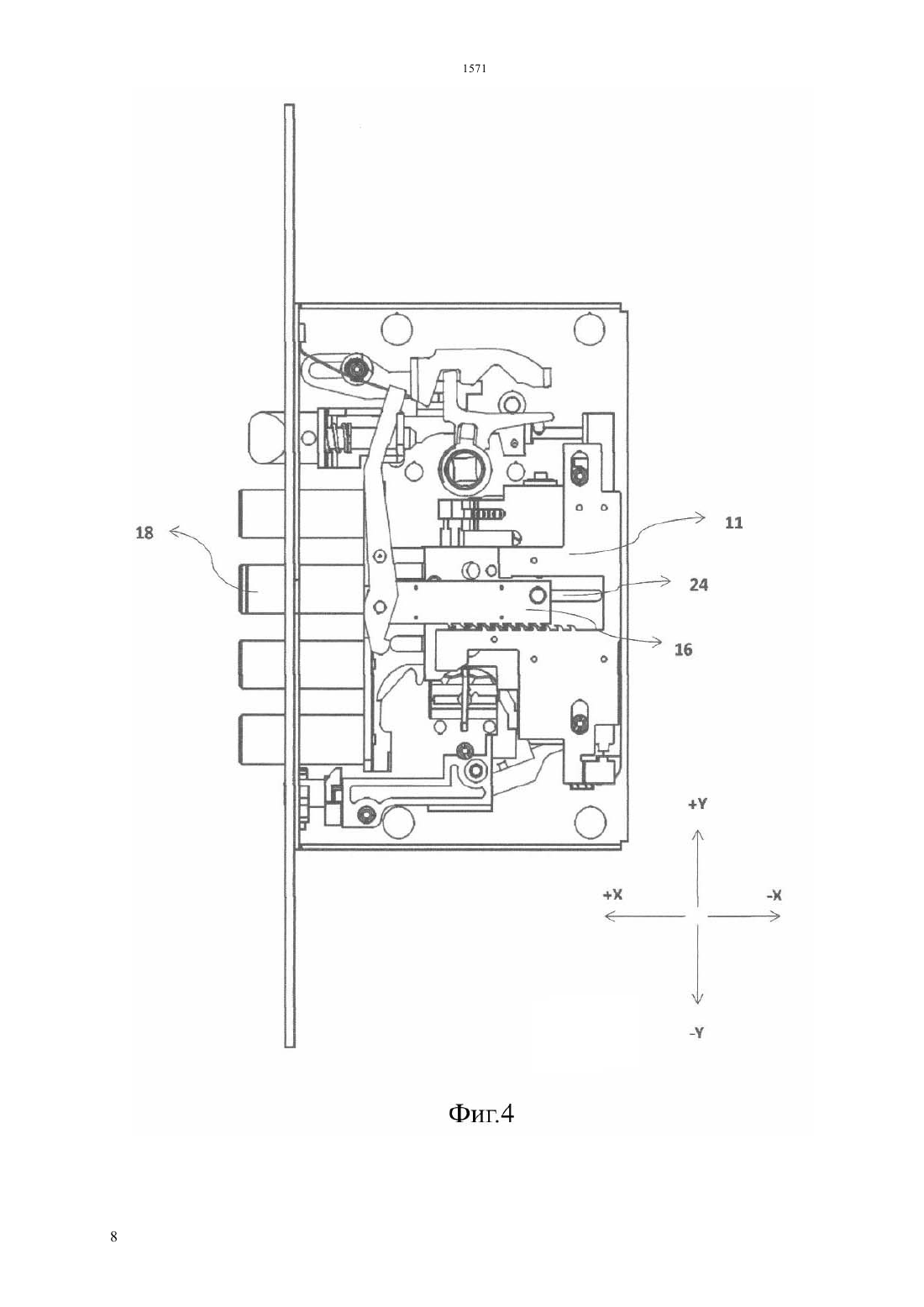

(51) 05 17/20 (2006.01) 05 21/00 (2006.01) 05 15/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ мере один засов, хвостовик засова, проходящий от указанного по меньшей мере одного засова, и несколько сувальд для выборочного перемещения засовов, во время использования, в направлении Х или втягивания их в направлении - в корпус замка. Указанный сувальдный замок дополнительно содержит приводную пластину,которая прикреплена к засову и которая содержит по меньшей мере один зубец в форме выступа. Кроме того, замыкающая пластина содержит по меньшей мере один зубец, имеющий такие размеры и пространственное расположение, чтобы сопрягаться с соответствующим зубцом приводной пластины,когда, при использовании, указанная замыкающая пластина вынуждена перемещаться за пределы своего рабочего диапазона в направлениитак,что предотвращается линейное перемещение(73) КАЛЕ КИЛИТ ВЕ КАЛИП САНАЙИ А.С.(54) МЕХАНИЗМ БЛОКИРОВКИ ДЛЯ СУВАЛЬДНОГО ЗАМКА(57) Настоящая полезная модель относится к увальдному замку, который содержит по меньшей Область техники полезной модели Настоящая полезная модель относится к механизму блокировки, при этом засов внутри замка блокируется более чем одной пластиной с сопрягаемыми зубцами, чтобы обеспечивать замыкающий механизм высокой степени защиты. Предпосылки полезной модели В уровне техники современные замки, содержащие цилиндрические, пластинчатые, рычажные или различные типы замыкающих механизмов могут открываться/закрываться специальным ключом,предпочтительно за счет создания механического эффекта с приведением в действие замкового механизма при вращении подходящего ключа пользователем. Одной из проблем, с которой столкнулись доступные замки, содержащие пластинчатый механизм, является то, что засовы в указанных замках, которые используются для защиты жилых помещений или подобного, подвержены давлению посредством отмычки или подобного инструмента,и затем удаляются, а замок теряет свою функцию. Кроме того, когда замки, содержащие цилиндр обычного типа,подлежат открытию непосторонними людьми, засовы могут втягиваться в замок. В сувальдных замках, с другой стороны,засовы могут освобождаться путем удаления наложенных друг на друга пластин в соответствующем количестве. В уровне техники были разработаны различные типы замковых механизмов, чтобы предотвратить втягивание засовов. В документе 3111247,который на данный момент является общедоступным, раскрыт замыкающий механизм,содержащий цилиндр,пластину,стопорную защелку, отпирающую пластину и по меньшей мере один засов, а также несущую и защитную пластину. В указанном документе описан замок, хорошо защищенный от высверливания. С другой стороны,в Европейском патенте ЕР 0651116 А 1, описан замыкающий механизм, содержащий в своем корпусе замыкающую систему, которая может изменять свое местоположение с помощью рабочего элемента замка и пластину, имеющую по меньшей мере одно замкнутое положение, проходя в направлении края двери, и открытое положение,когда она втянута в направлении указанного края. Замыкающие механизмы, упомянутые в указанных документах,не только имеют сложную конструкцию, но и требуют трудовых затрат. Кроме того, в доступных в продаже рычажных замках отсутствует группа пластин, обеспечивающая дополнительную блокировку, предотвращающую втягивание засовов посредством отмычки или подобного после того, как он был приведен в замкнутое положение. Целью является исключение вышеупомянутых проблем посредством замка, содержащего пластину,прикрепленную к группе засовов, которая сопрягается с противоположной пластиной при нежелательном внешнем воздействии, и механизм блокировки, блокирующий перемещение засовов. Цели полезной модели 2 Основной целью настоящей полезной модели является предоставление замкового механизма,который блокирует засовы для предотвращения открытия замка с помощью внешней силы, при этом в замке не используются дорогие и сложные части,которые увеличивают стоимость. Другой целью настоящей полезной модели является предоставление замка высокой степени защиты,который затрудняет втягивание засовов в корпус замка за счет блокирования перемещения засовов и хвостовика засова, когда на него снаружи оказывают воздействие посредством отмычки или подобного инструмента. Еще одной целью настоящей полезной модели является предоставление средств обеспечения безопасности, которые могут быть применены к разным замыкающим механизмам. Краткое описание полезной модели Настоящая полезная модель относится к сувальдному замку, который содержит по меньшей мере один засов, хвостовик засова, проходящий от указанного по меньшей мере одного засова, и несколько сувальд для выборочного перемещения засовов, во время использования, в направлении Х или втягивания их в направлении - в корпус замка. Указанный сувальдный замок дополнительно содержит приводную пластину,которая прикреплена к засову и которая содержит по меньшей мере один зубец в форме выступа. Кроме того, замыкающая пластина содержит по меньшей мере один зубец, имеющий такие размеры и пространственное расположение, чтобы сопрягаться с соответствующим зубцом приводной пластины,когда, при использовании, указанная замыкающая пластина вынуждена перемещаться за пределы своего рабочего диапазона в направлениитак,что предотвращается линейное перемещение(Х, -) указанного засова. Краткое описание графических материалов Фигуры согласно полезной модели приведены только для лучшего понимания блокирующего механизма замка в соответствии с настоящей полезной моделью, и они не определяют эффект,ограничивающий объем полезной модели. На фиг.1 а изображен вид спереди замыкающей пластины в соответствии с настоящей полезной моделью. На фиг.1 изображен вид сбоку замыкающей пластины в соответствии с настоящей полезной моделью. На фиг.1 с изображен вид сверху замыкающей пластины в соответствии с настоящей полезной моделью. На фиг.1 изображен вид в перспективе замыкающей пластины в соответствии с настоящей полезной моделью. На фиг.2 а изображен вид спереди пластины ползуна в соответствии с настоящей полезной моделью. На фиг.2 изображен вид сбоку пластины ползуна в соответствии с настоящей полезной моделью. На фиг.2 с изображен вид сверху пластины ползуна в соответствии с настоящей полезной моделью. На фиг.2 изображен вид в перспективе пластины ползуна в соответствии с настоящей полезной моделью. На фиг.3 изображен вид спереди блокирующего механизма в соответствии с настоящей полезной моделью, когда засовы не выдвинуты, и крышка замка удалена для демонстрации замыкающего механизма. На фиг.4 изображен вид спереди блокирующего механизма в соответствии с настоящей полезной моделью, когда засовы выдвинуты, и крышка замка удалена для демонстрации замыкающего механизма. На фиг.5 изображен частичный вид спереди механизма блокировки в соответствии с настоящей полезной моделью внутри замка. Подробное описание полезной модели С учетом вышеприведенных фигур с их кратким описанием, далее подробно описывается настоящая полезная модель. Перечень числовых позиций деталей, используемых на фигурах, следующий 11 Замыкающая пластина 12 Прорезь замыкающей пластины 13 Зубец замыкающей пластины 14 Отверстие 15 Замок 16 Приводная пластина 17 Штифт приводной пластины 18 Засов 19 Хвостовик засова 20 Зубец приводной пластины 21 Штифт 22 Отверстие приводной пластины 23 Ключ 24 Канал Цель заключается в устранении указанных проблем,известных из уровня техники, который кратко описан выше, посредством механизма блокировки,представленного в каркасе согласно настоящему улучшению. Настоящая полезная модель, главным образом относится к механизму блокировки, содержащему две пластины (11, 16) с зубцами (13, 20) в форме выступов на их боковых поверхностях, при этом указанные зубцы (13, 20) совмещаются друг с другом, когда они достигают одной поперечной оси и обеспечивают замыкание. Сувальдный замок, определенный на фигурах,показанных в рамках настоящей полезной модели,основан на том принципе, что пластины расположены таким образом, чтобы обеспечивать возможность перемещения засовов в соответствии с кодом или секретом на ключе (23) засов (18) перемещается с помощью механического воздействия, оказываемого ключом (23) и вследствие этого осуществляются запирание и отпирание. На фиг.3 указанный механизм блокировки,закрепленный на сувальдном замке, расположен между внутренними частями замка и боковой крышкой корпуса замка. Приводная пластина (16),расположенная на группе засовов, содержащей засов (18) и хвостовик (19) засова, расположена с возможностью перемещения в линейном направлении (Х, -) синхронно с опять же указанной группой засовов. Указанная приводная пластина (16) перемещается синхронно с засовом(18), и при возможном воздействии она сопрягается с замыкающей пластиной (11) и замыкает систему. Как можно увидеть на фиг.2, на указанной приводной пластине (16) расположен по меньшей мере один штифт (17). Указанный штифт (17) приводной пластины направленно перемещается внутри канала (24), образованного на сувальдных замочных пластинах. Сувальдный замок содержит несколько пластин,установленных с возможностью перемещения и перемещаемых за счет поворота ключа в замке до положения,обеспечивающего перемещения засовного элемента в рабочем диапазоне ,который можно увидеть на фиг.1 а. Указанный сувальдный (15) замок может быть открыт/закрыт специальным ключом,предпочтительно оснащенным подходящими хвостовыми частями или лезвиями, которые имеют зубчатую структуру и образуют код или секрет самого ключа. Когда указанную замыкающую пластину (11) заставляют перемещаться за пределы ее рабочего диапазонав направлении , по меньшей мере один зубец (13) замыкающей пластины (11) сопрягается по меньшей мере с одним соответствующим зубцом (20) приводной пластины (16), так что предотвращается линейное перемещение (Х, -) указанного засова. Посторонний человек может имитировать присутствие ключа в замке. Если посторонний человек пытается переместить пластины внутри корпуса с помощью инструмента, такого как отмычка или универсальный ключ, указанная замыкающая пластина (11) возможно выходит за пределы рабочего диапазона, так что по меньшей мере один зубец (13) замыкающей пластины (11) входит в зацепление, как видно на фиг.5, по меньшей мере с одним соответствующим зубцом(20) приводной пластины (16), чтобы предотвратить осевое перемещение засова. Более того, чтобы сопрягаться друг с другом указанные зубцы имеют соответствующие размеры и пространственное расположение. Замыкающая пластина (11), показанная на фиг.1 а-1 в различных видах, расположена на штифтах между хвостовиком засова и боковой крышкой корпуса внутри замка. Когда указанная замыкающая пластина (11) достигает одной горизонтальной плоскости с зубцами (20) на приводной пластине(16), указанная замыкающая пластина (11) содержит зубцы, которые будут сопрягаться с указанными зубцами приводной пластины (20). На фиг.4 замыкающая пластина (11) и приводная пластина (16), образующие механизм блокировки в соответствии с настоящей полезной моделью,показаны, когда засовы (18) перемещаются. В указанном положении, где указанный засов (18) перемещается, указанная замыкающая пластина (11) частично закрывает часть, в которую вставляется ключ (23), и скрывает механизм под собой, что осложняет открытие этого механизма с помощью универсального ключа или подобного. 3 За счет зазора между замыкающей пластиной (11) и приводной пластиной (16), который можно видеть на фиг.3 и 4, предотвращаются любые проблемы,пока засов нормально работает. В случае, если указанный засов (18) перемещается линейно в направлениипосредством ключа (23), указанные зубцы (13, 20) не могут сопрягаться из-за разницы уровня высоты и зазора между зубцами замыкающей пластины (13) и зубцами приводной пластины (20), и блокировка не может быть выполнено. Хвостовик (19) засова (18) проходит в направлении внутренней части корпуса замка с целью соединения с замыкающим механизмом с помощью выступа,штифта или других подобных элементов, которые расположены на нем. В замыкающем механизме,показанном на фиг.3, прорезь (12) замыкающей пластины в замыкающей пластине (11) и по меньшей мере один штифт (21) внутри замка выполнены с возможностью направленного перемещения внутри указанной прорези (12) замыкающей пластины. Путем направления указанных штифтов(21),обеспечивается возможность перемещения указанной замыкающей пластины в направлениии -. Подобным образом, штифт (17) приводной пластины, расположенный на приводной пластине(16), показанной на фиг.2-2, соединен таким образом, что он может перемещаться внутри указанного канала (24). Более того, чтобы уменьшить повреждения, которые могут быть получены из-за возможного трения и чтобы обеспечить более стабильное соединение с пластиной и окружающими замыкающий механизм элементами, в указанной приводной пластине (16) выполнено по меньшей мере одно отверстие (22) приводной пластины, чтобы поднимать указанную пластину (16). Подобным образом, указанный замыкающий механизм (11) также содержит по меньшей мере одно отверстие (14), выполненное с возможностью установки заклепки на нем. В сувальдном замке, показанном на фигурах, каждая из пластин горизонтально размещена с наложением друг на друга и несет код или секрет, который совпадает с ключом. В случае, если группа пластин поднята до необходимой высоты посторонним человеком, засовы могут быть стянуты. В случае, если указанная замыкающая пластина (11) поднята до большей высоты, чем уровень, который необходим для поднятия ключом (23), зубец (20) приводной пластины, которая соединена с группой засовов посредством шарнира, сопрягается с зубцами замыкающей пластины (13). Зубцы в форме выступов, которые будут взаимно проникать в результате этого контакта, 4(19) засова,перемещающийся синхронно с удерживаемым засовом, и поэтому предотвращается втягивание указанного засова (18). Поэтому предотвращается открытие пластин сувальдного замка внешним воздействием. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сувальдный замок (15), содержащий по меньшей мере один засов (18), хвостовик (19) засова, проходящий от указанного по меньшей мере одного засова (18), и несколько сувальд для выборочного перемещения засова (18), во время использования, в направлении Х или втягивания их в направлении - в корпус замка, отличающийся тем, что указанный сувальдный замок (15) дополнительно содержит приводную пластину (16), которая прикреплена к засову (18), и которая содержит по меньшей мере один зубец (20) в виде выступа и по меньшей мере один штифт (17) для направления приводной пластины (16) через канал (24),замыкающую пластину (11), содержащую по меньшей мере один зубец (13), имеющий такие размеры и пространственное расположение, чтобы сопрягаться с указанным по меньшей мере одним соответствующим зубцом (20) приводной пластины(11) вынуждена перемещаться за пределы своего рабочего диапазона в направлениитак, что предотвращается линейное перемещение (Х, -) указанного засова. 2. Сувальдный замок (15) по п.1, отличающийся тем, что замыкающая пластина (11) содержит по меньшей мере одну прорезь (12) замыкающей пластины,в пределах которой указанная замыкающая пластина (11) является направляемой по меньшей мере одним штифтом (21), и перемещается в направлениии -. 3. Сувальдный замок (15) по п.1, отличающийся тем, что замыкающая пластина (11) содержит по меньшей мере одно отверстие (22), которое подходит для процесса заклепывания с целью создания разницы высоты между замыкающими элементами и замыкающей пластиной (11). 4. Сувальдный замок (15) по п.1, отличающийся тем, что приводная пластина (16) содержит по меньшей мере одно отверстие (22) приводной пластины, которое подходит для процесса заклепывания с целью создания разницы высоты между замыкающими элементами и приводной пластиной (16).
