Обратный клапан устьевой арматуры

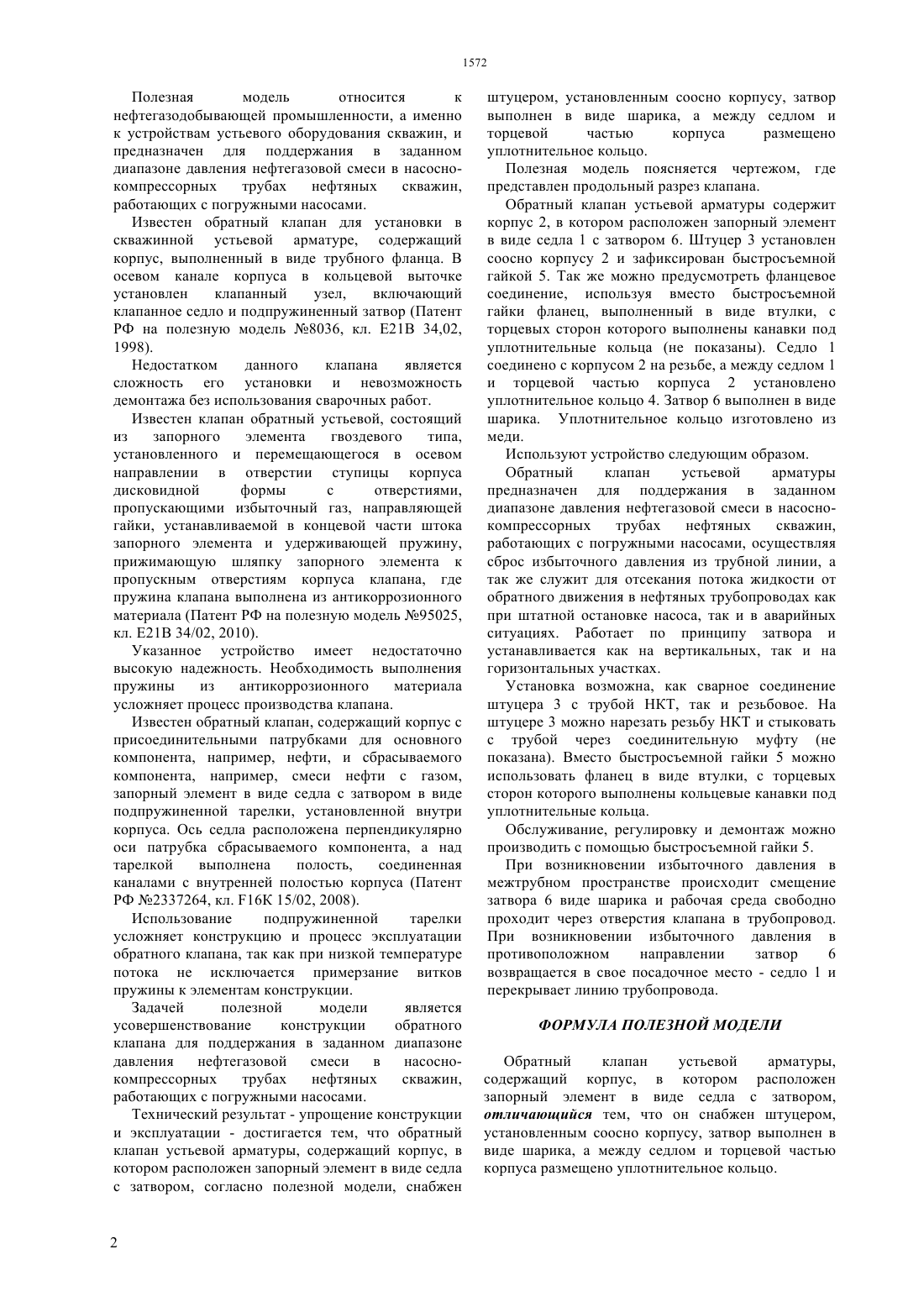

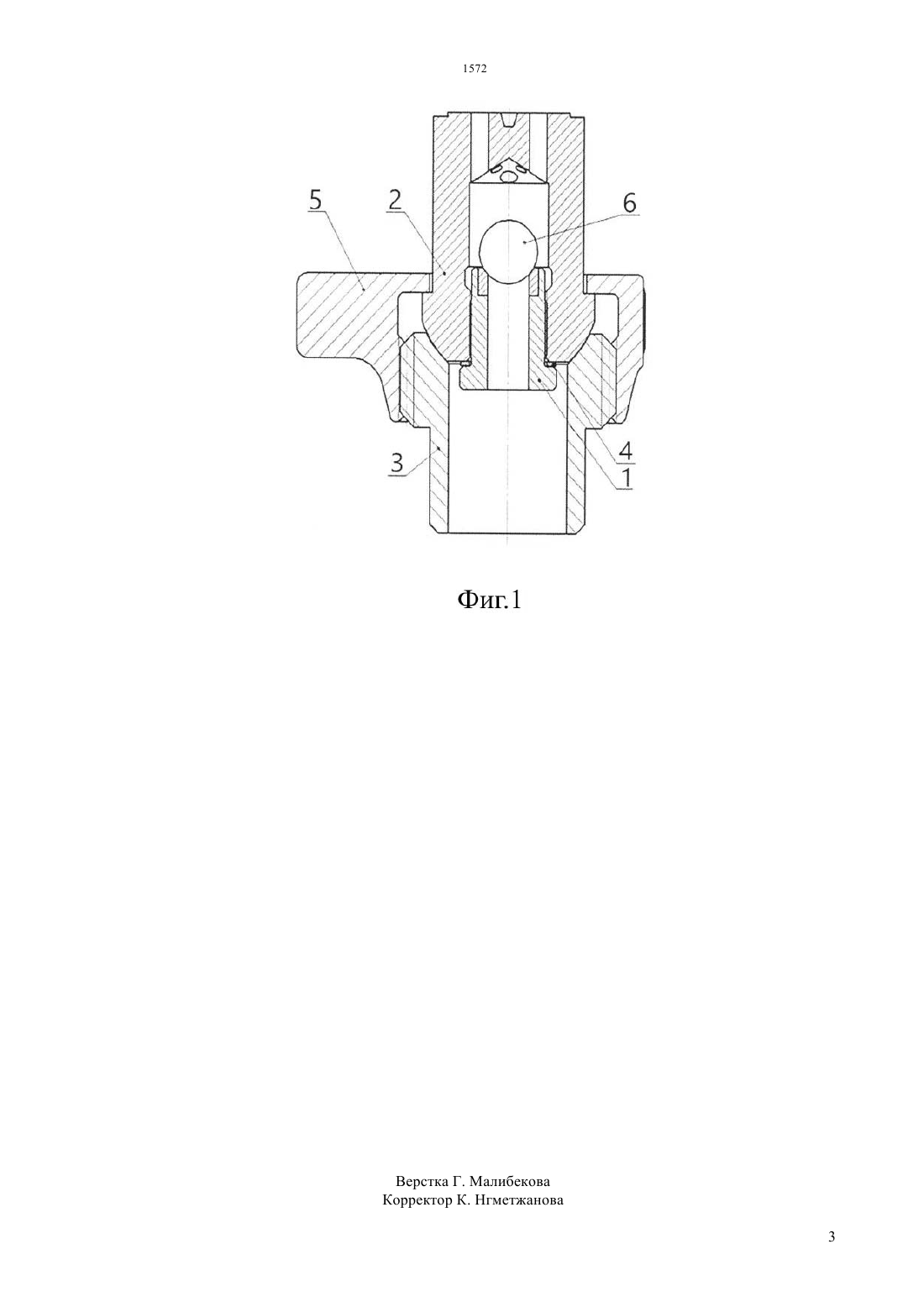

(51) 21 34/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ к устройствам устьевого оборудования скважин, и предназначен для поддержания в заданном диапазоне давления нефтегазовой смеси в насоснокомпрессорных трубах нефтяных скважин,работающих с погружными насосами. Технический результат - упрощение конструкции и эксплуатации - достигается тем, что обратный клапан устьевой арматуры, содержащий корпус, в котором расположен запорный элемент в виде седла с затвором, согласно полезной модели, снабжен штуцером, установленным соосно корпусу, затвор выполнен в виде шарика, а между седлом и торцевой частью корпуса размещено уплотнительное кольцо.(73) Товарищество с ограниченной ответственностью Актауский машиностроительный завод(74) Алчимбаева Раушан Темирхановна Бавлакова Анна Вячеславовна(54) ОБРАТНЫЙ КЛАПАН УСТЬЕВОЙ АРМАТУРЫ(57) Полезная модель относится к нефтегазодобывающей промышленности, а именно Полезная модель относится к нефтегазодобывающей промышленности, а именно к устройствам устьевого оборудования скважин, и предназначен для поддержания в заданном диапазоне давления нефтегазовой смеси в насоснокомпрессорных трубах нефтяных скважин,работающих с погружными насосами. Известен обратный клапан для установки в скважинной устьевой арматуре, содержащий корпус, выполненный в виде трубного фланца. В осевом канале корпуса в кольцевой выточке установлен клапанный узел,включающий клапанное седло и подпружиненный затвор (Патент РФ на полезную модель 8036, кл. Е 21 В 34,02,1998). Недостатком данного клапана является сложность его установки и невозможность демонтажа без использования сварочных работ. Известен клапан обратный устьевой, состоящий из запорного элемента гвоздевого типа,установленного и перемещающегося в осевом направлении в отверстии ступицы корпуса дисковидной формы с отверстиями,пропускающими избыточный газ, направляющей гайки, устанавливаемой в концевой части штока запорного элемента и удерживающей пружину,прижимающую шляпку запорного элемента к пропускным отверстиям корпуса клапана, где пружина клапана выполнена из антикоррозионного материала (Патент РФ на полезную модель 95025,кл. Е 21 В 34/02, 2010). Указанное устройство имеет недостаточно высокую надежность. Необходимость выполнения пружины из антикоррозионного материала усложняет процесс производства клапана. Известен обратный клапан, содержащий корпус с присоединительными патрубками для основного компонента, например, нефти, и сбрасываемого компонента, например, смеси нефти с газом,запорный элемент в виде седла с затвором в виде подпружиненной тарелки, установленной внутри корпуса. Ось седла расположена перпендикулярно оси патрубка сбрасываемого компонента, а над тарелкой выполнена полость,соединенная каналами с внутренней полостью корпуса (Патент РФ 2337264, кл. 16 К 15/02, 2008). Использование подпружиненной тарелки усложняет конструкцию и процесс эксплуатации обратного клапана, так как при низкой температуре потока не исключается примерзание витков пружины к элементам конструкции. Задачей полезной модели является усовершенствование конструкции обратного клапана для поддержания в заданном диапазоне давления нефтегазовой смеси в насоснокомпрессорных трубах нефтяных скважин,работающих с погружными насосами. Технический результат - упрощение конструкции и эксплуатации - достигается тем, что обратный клапан устьевой арматуры, содержащий корпус, в котором расположен запорный элемент в виде седла с затвором, согласно полезной модели, снабжен штуцером, установленным соосно корпусу, затвор выполнен в виде шарика, а между седлом и торцевой частью корпуса размещено уплотнительное кольцо. Полезная модель поясняется чертежом, где представлен продольный разрез клапана. Обратный клапан устьевой арматуры содержит корпус 2, в котором расположен запорный элемент в виде седла 1 с затвором 6. Штуцер 3 установлен соосно корпусу 2 и зафиксирован быстросъемной гайкой 5. Так же можно предусмотреть фланцевое соединение, используя вместо быстросъемной гайки фланец, выполненный в виде втулки, с торцевых сторон которого выполнены канавки под уплотнительные кольца (не показаны). Седло 1 соединено с корпусом 2 на резьбе, а между седлом 1 и торцевой частью корпуса 2 установлено уплотнительное кольцо 4. Затвор 6 выполнен в виде шарика. Уплотнительное кольцо изготовлено из меди. Используют устройство следующим образом. Обратный клапан устьевой арматуры предназначен для поддержания в заданном диапазоне давления нефтегазовой смеси в насоснокомпрессорных трубах нефтяных скважин,работающих с погружными насосами, осуществляя сброс избыточного давления из трубной линии, а так же служит для отсекания потока жидкости от обратного движения в нефтяных трубопроводах как при штатной остановке насоса, так и в аварийных ситуациях. Работает по принципу затвора и устанавливается как на вертикальных, так и на горизонтальных участках. Установка возможна, как сварное соединение штуцера 3 с трубой НКТ, так и резьбовое. На штуцере 3 можно нарезать резьбу НКТ и стыковать с трубой через соединительную муфту (не показана). Вместо быстросъемной гайки 5 можно использовать фланец в виде втулки, с торцевых сторон которого выполнены кольцевые канавки под уплотнительные кольца. Обслуживание, регулировку и демонтаж можно производить с помощью быстросъемной гайки 5. При возникновении избыточного давления в межтрубном пространстве происходит смещение затвора 6 виде шарика и рабочая среда свободно проходит через отверстия клапана в трубопровод. При возникновении избыточного давления в противоположном направлении затвор 6 возвращается в свое посадочное место - седло 1 и перекрывает линию трубопровода. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Обратный клапан устьевой арматуры,содержащий корпус, в котором расположен запорный элемент в виде седла с затвором,отличающийся тем, что он снабжен штуцером,установленным соосно корпусу, затвор выполнен в виде шарика, а между седлом и торцевой частью корпуса размещено уплотнительное кольцо.
