Линия для производства сухих животных кормов из ветеринарных конфискатов

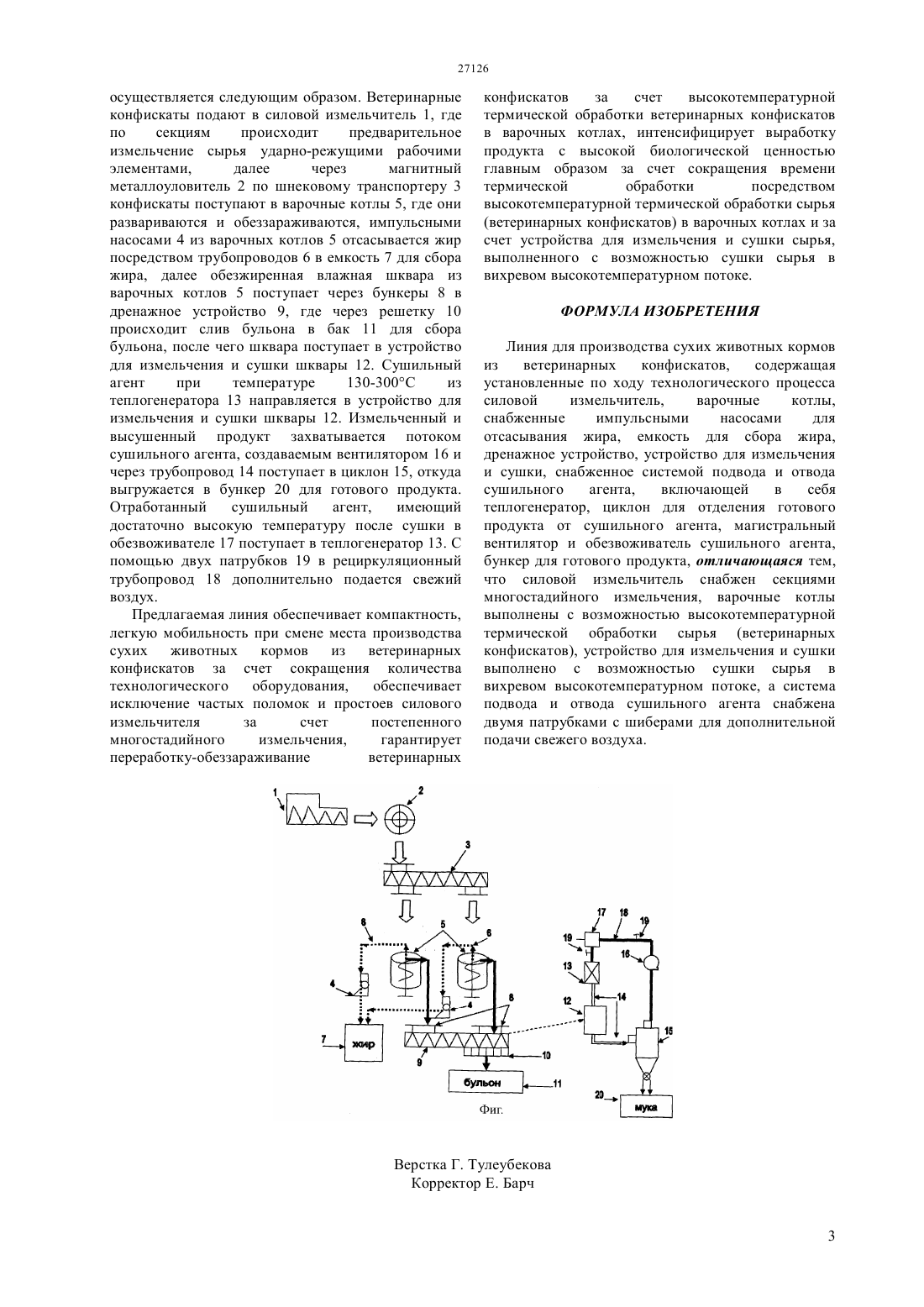

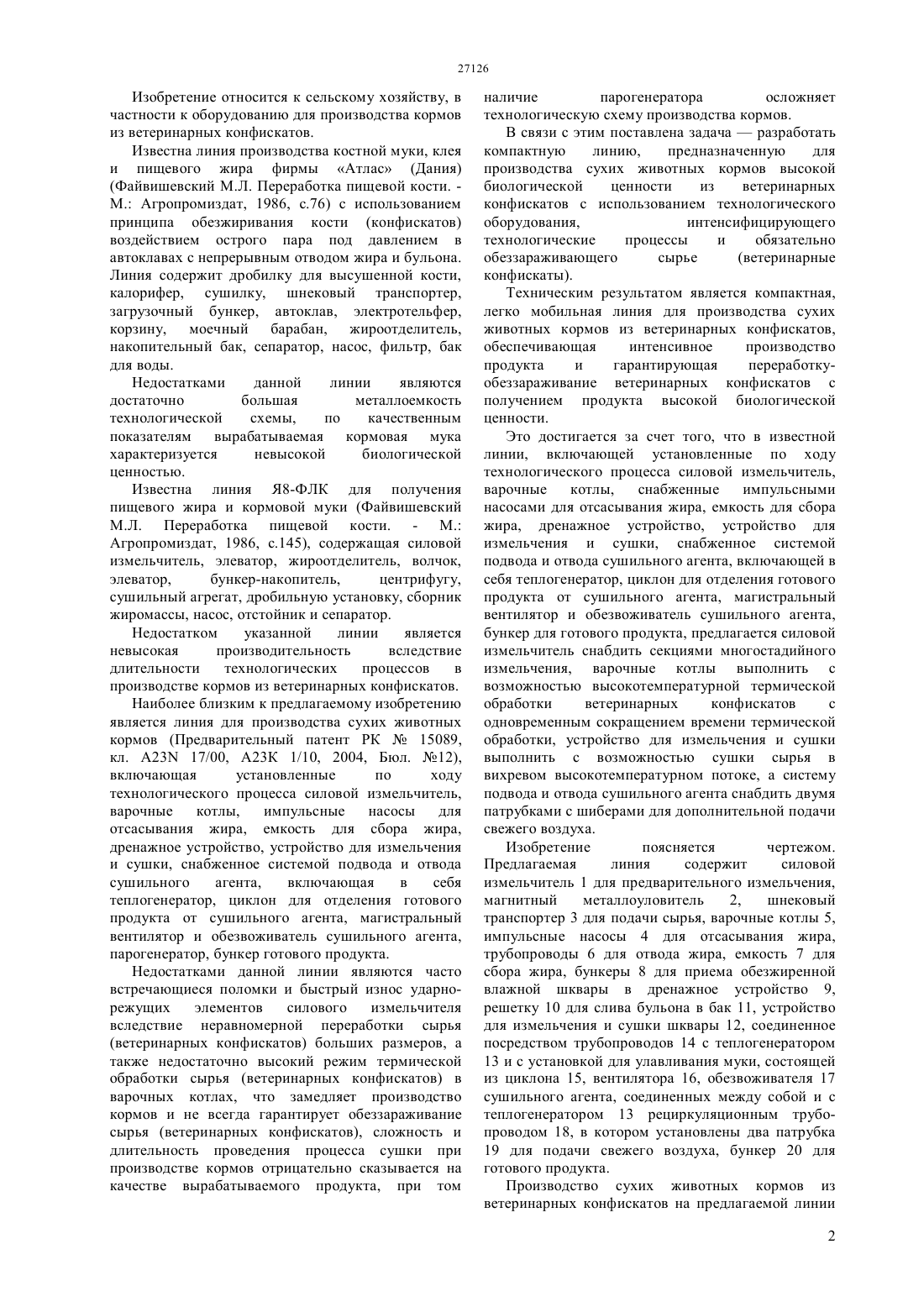

(51) 23 17/00 (2006.01) 23 1/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сырья ударно-режущими рабочими элементами,далее через магнитный металлоуловитель 2 по шнековому транспортеру 3 конфискаты поступают в варочные котлы 5, где они развариваются и обеззараживаются, импульсными насосами 4 из варочных котлов 5 отсасывается жир посредством трубопроводов 6 в емкость 7 для сбора жира, далее обезжиренная влажная шквара из варочных котлов 5 поступает через бункеры 8 в дренажное устройство 9,где через решетку 10 происходит слив бульона в бак 11 для сбора бульона, после чего шквара поступает в устройство для измельчения и сушки шквары 12. Сушильный агент при температуре 130-300 С из теплогенератора 13 направляется в устройство для измельчения и сушки шквары 12. Измельченный и высушенный продукт захватывается потоком сушильного агента, создаваемым вентилятором 16 и через трубопровод 14 поступает в циклон 15, откуда выгружается в бункер 20 для готового продукта. Отработанный сушильный агент,имеющий достаточно высокую температуру после сушки в обезвоживателе 17 поступает в теплогенератор 13. С помощью двух патрубков 19 в рециркуляционный трубопровод 18 дополнительно подается свежий воздух. Предлагаемая линия обеспечивает компактность,легкую мобильность при смене места производства сухих животных кормов из ветеринарных конфискатов за счет сокращения количества технологического оборудования,обеспечивает исключение частых поломок и простоев силового измельчителя за счет постепенного многостадийного измельчения,гарантирует переработкуобеззараживание ветеринарных конфискатов за счет высокотемпературной термической обработки ветеринарных конфискатов в варочных котлах,интенсифицирует выработку продукта с высокой биологической ценностью главным образом за счет сокращения времени термической обработки посредством высокотемпературной термической обработки сырья (ветеринарных конфискатов) в варочных котлах и за счет устройства для измельчения и сушки сырья, выполненного с возможностью сушки сырья в вихревом высокотемпературном потоке.(72) Искаков Маратбек Мухабекович Нукешев Саяхат Оразович Искаков Руслан Маратбекович Масенов Кайрат Багашарович Искакова Асель Маратбековна Заичко Григорий Анатольевич Мустафин Жасулан Жарылкаганович(54) ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СУХИХ ЖИВОТНЫХ КОРМОВ ИЗ ВЕТЕРИНАРНЫХ КОНФИСКАТОВ(57) Изобретение относится к сельскому хозяйству, в частности к оборудованию для производства кормов из ветеринарных конфискатов. Техническим результатом является компактная,легко мобильная линия для производства сухих животных кормов из ветеринарных конфискатов,обеспечивающая интенсивное производство продукта и гарантирующая переработку-обеззараживание ветеринарных конфискатов с получением продукта высокой биологической ценности. Предлагаемая линия содержит силовой измельчитель 1 для предварительного измельчения,магнитный металлоуловитель 2,шнековый транспортер 3 для подачи сырья, варочные котлы 5,импульсные насосы 4 для отсасывания жира,трубопроводы 6 для отвода жира, емкость 7 для сбора жира, бункеры 8 для приема обезжиренной влажной шквары в дренажное устройство 9, решетку 10 для слива бульона в бак 11, устройство для измельчения и сушки шквары 12, соединенное посредством трубопроводов 14 с теплогенератором 13 и с установкой для улавливания муки, состоящей из циклона 15,вентилятора 16, обезвоживателя 17 сушильного агента, соединенных между собой и с теплогенератором 13 рециркуляционным трубопроводом 18, в котором установлены два патрубка 19 для подачи свежего воздуха, бункер 20 для готового продукта. Производство сухих животных кормов из ветеринарных конфискатов на предлагаемой линии осуществляется следующим образом. Ветеринарные конфискаты подают в силовой измельчитель 1, где по секциям происходит предварительное измельчение Изобретение относится к сельскому хозяйству, в частности к оборудованию для производства кормов из ветеринарных конфискатов. Известна линия производства костной муки, клея и пищевого жира фирмы Атлас (Дания)(Файвишевский М.Л. Переработка пищевой кости. М. Агропромиздат, 1986, с.76) с использованием принципа обезжиривания кости (конфискатов) воздействием острого пара под давлением в автоклавах с непрерывным отводом жира и бульона. Линия содержит дробилку для высушенной кости,калорифер, сушилку, шнековый транспортер,загрузочный бункер, автоклав, электротельфер,корзину, моечный барабан, жироотделитель,накопительный бак, сепаратор, насос, фильтр, бак для воды. Недостатками данной линии являются достаточно большая металлоемкость технологической схемы,по качественным показателям вырабатываемая кормовая мука характеризуется невысокой биологической ценностью. Известна линия Я 8-ФЛК для получения пищевого жира и кормовой муки (Файвишевский М.Л. Переработка пищевой кости. - М. Агропромиздат, 1986, с.145), содержащая силовой измельчитель, элеватор, жироотделитель, волчок,элеватор,бункер-накопитель,центрифугу,сушильный агрегат, дробильную установку, сборник жиромассы, насос, отстойник и сепаратор. Недостатком указанной линии является невысокая производительность вследствие длительности технологических процессов в производстве кормов из ветеринарных конфискатов. Наиболее близким к предлагаемому изобретению является линия для производства сухих животных кормов (Предварительный патент РК 15089,кл. А 23 17/00, А 23 К 1/10, 2004, Бюл. 12),включающая установленные по ходу технологического процесса силовой измельчитель,варочные котлы,импульсные насосы для отсасывания жира, емкость для сбора жира,дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента,включающая в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,парогенератор, бункер готового продукта. Недостатками данной линии являются часто встречающиеся поломки и быстрый износ ударнорежущих элементов силового измельчителя вследствие неравномерной переработки сырья(ветеринарных конфискатов) больших размеров, а также недостаточно высокий режим термической обработки сырья (ветеринарных конфискатов) в варочных котлах, что замедляет производство кормов и не всегда гарантирует обеззараживание сырья (ветеринарных конфискатов), сложность и длительность проведения процесса сушки при производстве кормов отрицательно сказывается на качестве вырабатываемого продукта, при том наличие парогенератора осложняет технологическую схему производства кормов. В связи с этим поставлена задачаразработать компактную линию,предназначенную для производства сухих животных кормов высокой биологической ценности из ветеринарных конфискатов с использованием технологического оборудования,интенсифицирующего технологические процессы и обязательно обеззараживающего сырье(ветеринарные конфискаты). Техническим результатом является компактная,легко мобильная линия для производства сухих животных кормов из ветеринарных конфискатов,обеспечивающая интенсивное производство продукта и гарантирующая переработкуобеззараживание ветеринарных конфискатов с получением продукта высокой биологической ценности. Это достигается за счет того, что в известной линии, включающей установленные по ходу технологического процесса силовой измельчитель,варочные котлы,снабженные импульсными насосами для отсасывания жира, емкость для сбора жира, дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента, включающей в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,бункер для готового продукта, предлагается силовой измельчитель снабдить секциями многостадийного измельчения, варочные котлы выполнить с возможностью высокотемпературной термической обработки ветеринарных конфискатов с одновременным сокращением времени термической обработки, устройство для измельчения и сушки выполнить с возможностью сушки сырья в вихревом высокотемпературном потоке, а систему подвода и отвода сушильного агента снабдить двумя патрубками с шиберами для дополнительной подачи свежего воздуха. Изобретение поясняется чертежом. Предлагаемая линия содержит силовой измельчитель 1 для предварительного измельчения,магнитный металлоуловитель 2,шнековый транспортер 3 для подачи сырья, варочные котлы 5,импульсные насосы 4 для отсасывания жира,трубопроводы 6 для отвода жира, емкость 7 для сбора жира, бункеры 8 для приема обезжиренной влажной шквары в дренажное устройство 9,решетку 10 для слива бульона в бак 11, устройство для измельчения и сушки шквары 12, соединенное посредством трубопроводов 14 с теплогенератором 13 и с установкой для улавливания муки, состоящей из циклона 15, вентилятора 16, обезвоживателя 17 сушильного агента, соединенных между собой и с теплогенератором 13 рециркуляционным трубопроводом 18, в котором установлены два патрубка 19 для подачи свежего воздуха, бункер 20 для готового продукта. Производство сухих животных кормов из ветеринарных конфискатов на предлагаемой линии 2 осуществляется следующим образом. Ветеринарные конфискаты подают в силовой измельчитель 1, где по секциям происходит предварительное измельчение сырья ударно-режущими рабочими элементами,далее через магнитный металлоуловитель 2 по шнековому транспортеру 3 конфискаты поступают в варочные котлы 5, где они развариваются и обеззараживаются, импульсными насосами 4 из варочных котлов 5 отсасывается жир посредством трубопроводов 6 в емкость 7 для сбора жира, далее обезжиренная влажная шквара из варочных котлов 5 поступает через бункеры 8 в дренажное устройство 9, где через решетку 10 происходит слив бульона в бак 11 для сбора бульона, после чего шквара поступает в устройство для измельчения и сушки шквары 12. Сушильный агент при температуре 130-300 С из теплогенератора 13 направляется в устройство для измельчения и сушки шквары 12. Измельченный и высушенный продукт захватывается потоком сушильного агента, создаваемым вентилятором 16 и через трубопровод 14 поступает в циклон 15, откуда выгружается в бункер 20 для готового продукта. Отработанный сушильный агент,имеющий достаточно высокую температуру после сушки в обезвоживателе 17 поступает в теплогенератор 13. С помощью двух патрубков 19 в рециркуляционный трубопровод 18 дополнительно подается свежий воздух. Предлагаемая линия обеспечивает компактность,легкую мобильность при смене места производства сухих животных кормов из ветеринарных конфискатов за счет сокращения количества технологического оборудования,обеспечивает исключение частых поломок и простоев силового измельчителя за счет постепенного многостадийного измельчения,гарантирует переработку-обеззараживание ветеринарных конфискатов за счет высокотемпературной термической обработки ветеринарных конфискатов в варочных котлах, интенсифицирует выработку продукта с высокой биологической ценностью главным образом за счет сокращения времени термической обработки посредством высокотемпературной термической обработки сырья(ветеринарных конфискатов) в варочных котлах и за счет устройства для измельчения и сушки сырья,выполненного с возможностью сушки сырья в вихревом высокотемпературном потоке. ФОРМУЛА ИЗОБРЕТЕНИЯ Линия для производства сухих животных кормов из ветеринарных конфискатов,содержащая установленные по ходу технологического процесса силовой измельчитель,варочные котлы,снабженные импульсными насосами для отсасывания жира, емкость для сбора жира,дренажное устройство, устройство для измельчения и сушки, снабженное системой подвода и отвода сушильного агента,включающей в себя теплогенератор, циклон для отделения готового продукта от сушильного агента, магистральный вентилятор и обезвоживатель сушильного агента,бункер для готового продукта, отличающаяся тем,что силовой измельчитель снабжен секциями многостадийного измельчения, варочные котлы выполнены с возможностью высокотемпературной термической обработки сырья (ветеринарных конфискатов), устройство для измельчения и сушки выполнено с возможностью сушки сырья в вихревом высокотемпературном потоке, а система подвода и отвода сушильного агента снабжена двумя патрубками с шиберами для дополнительной подачи свежего воздуха.
