Двухэтажная юрта

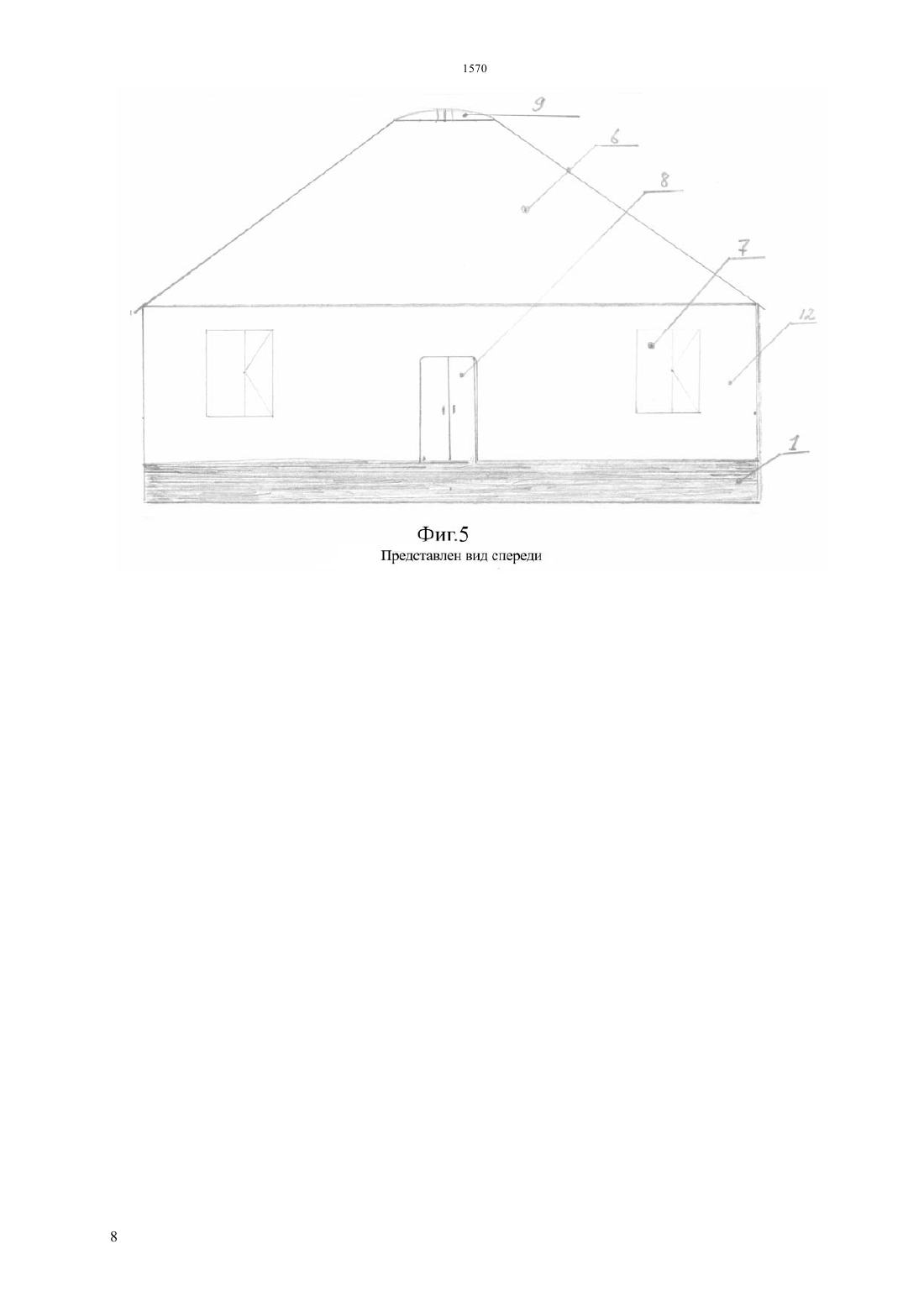

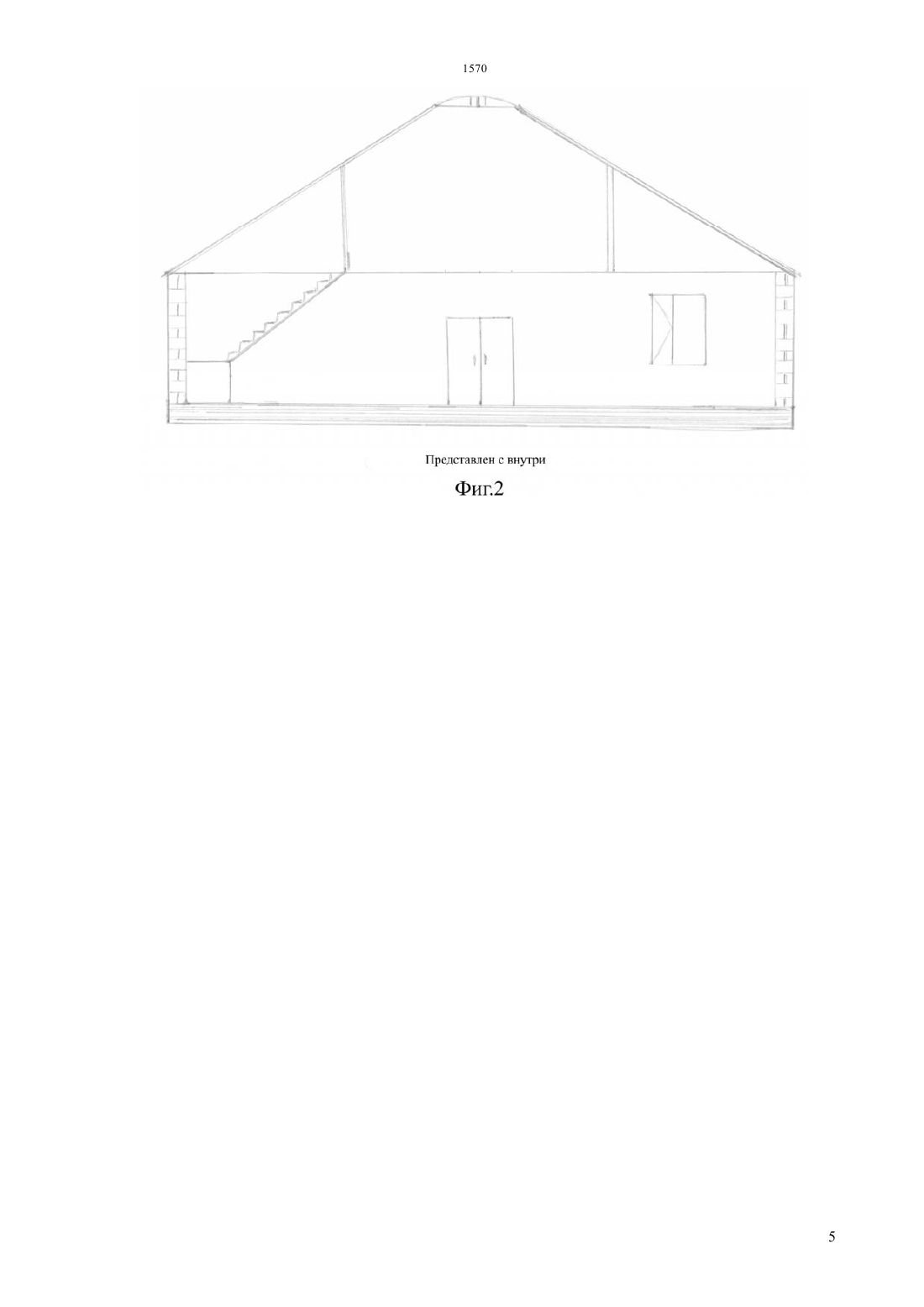

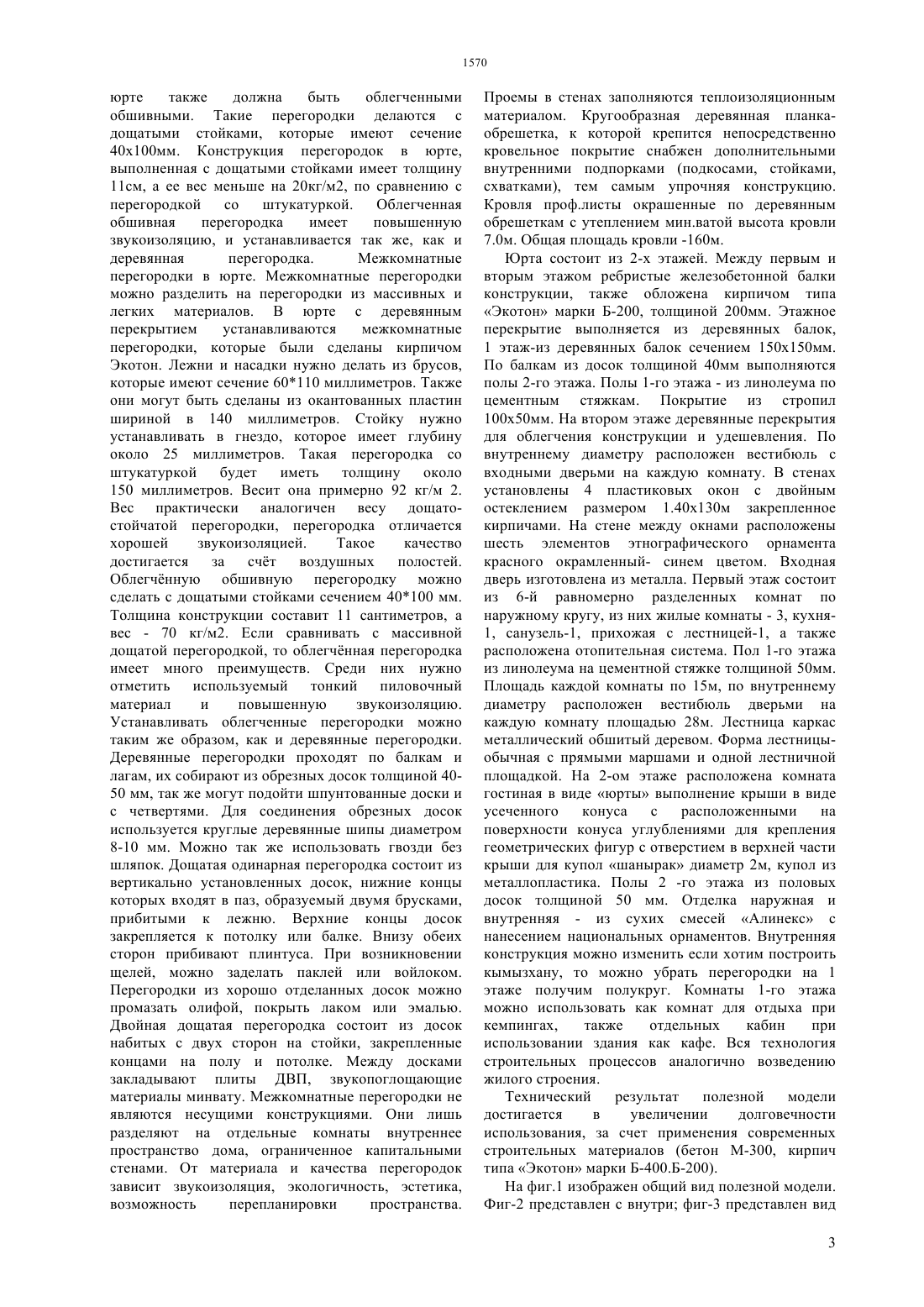

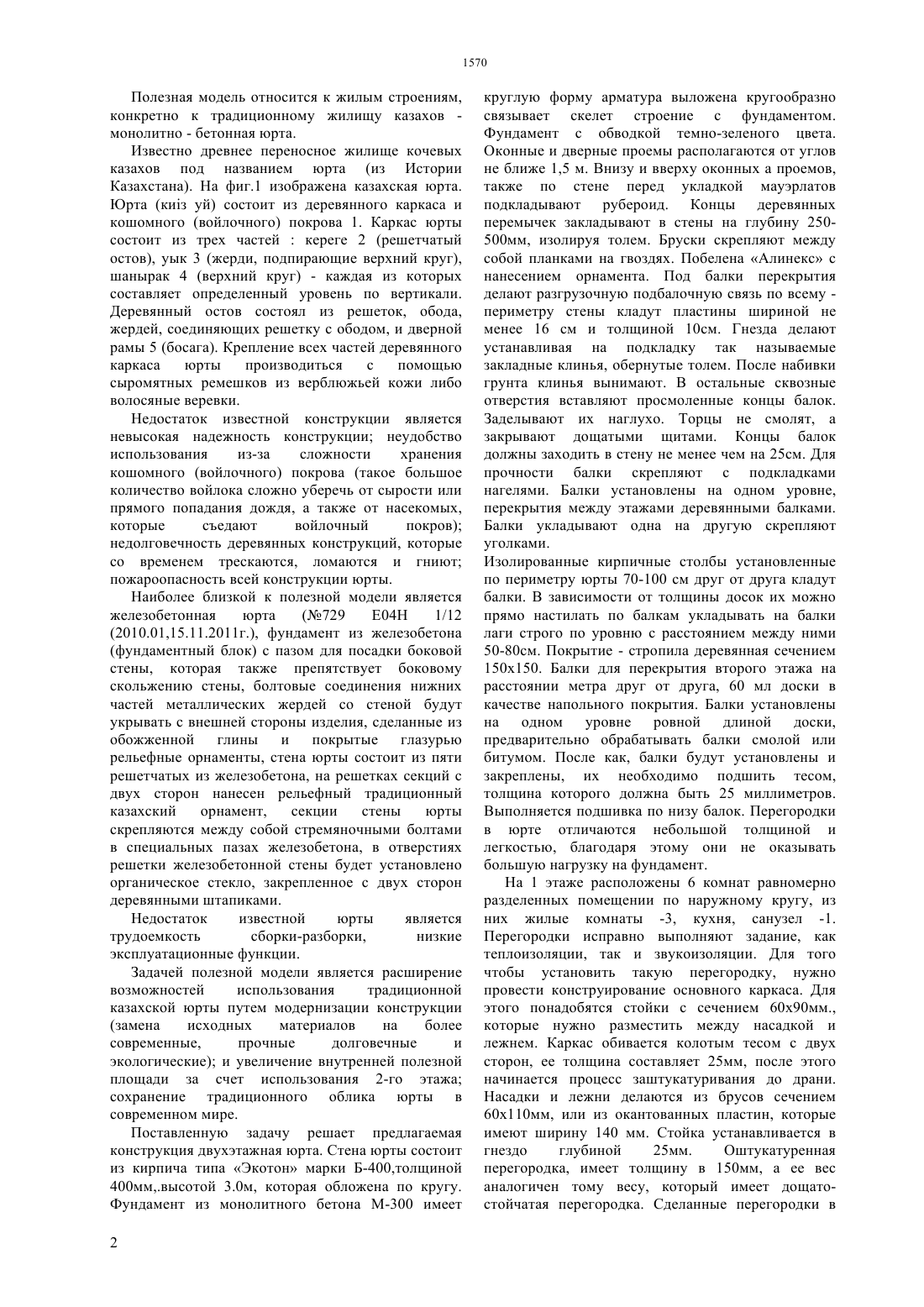

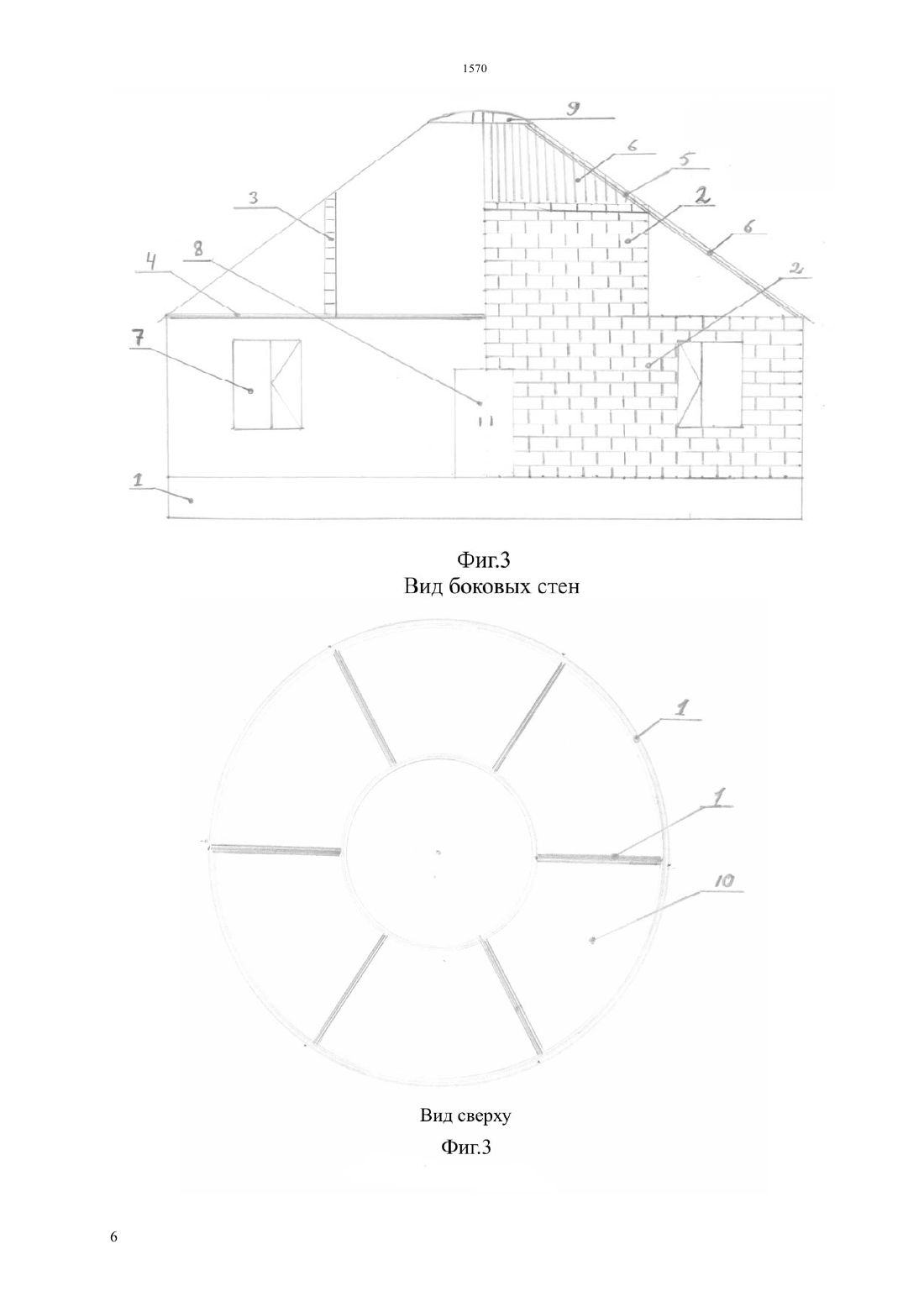

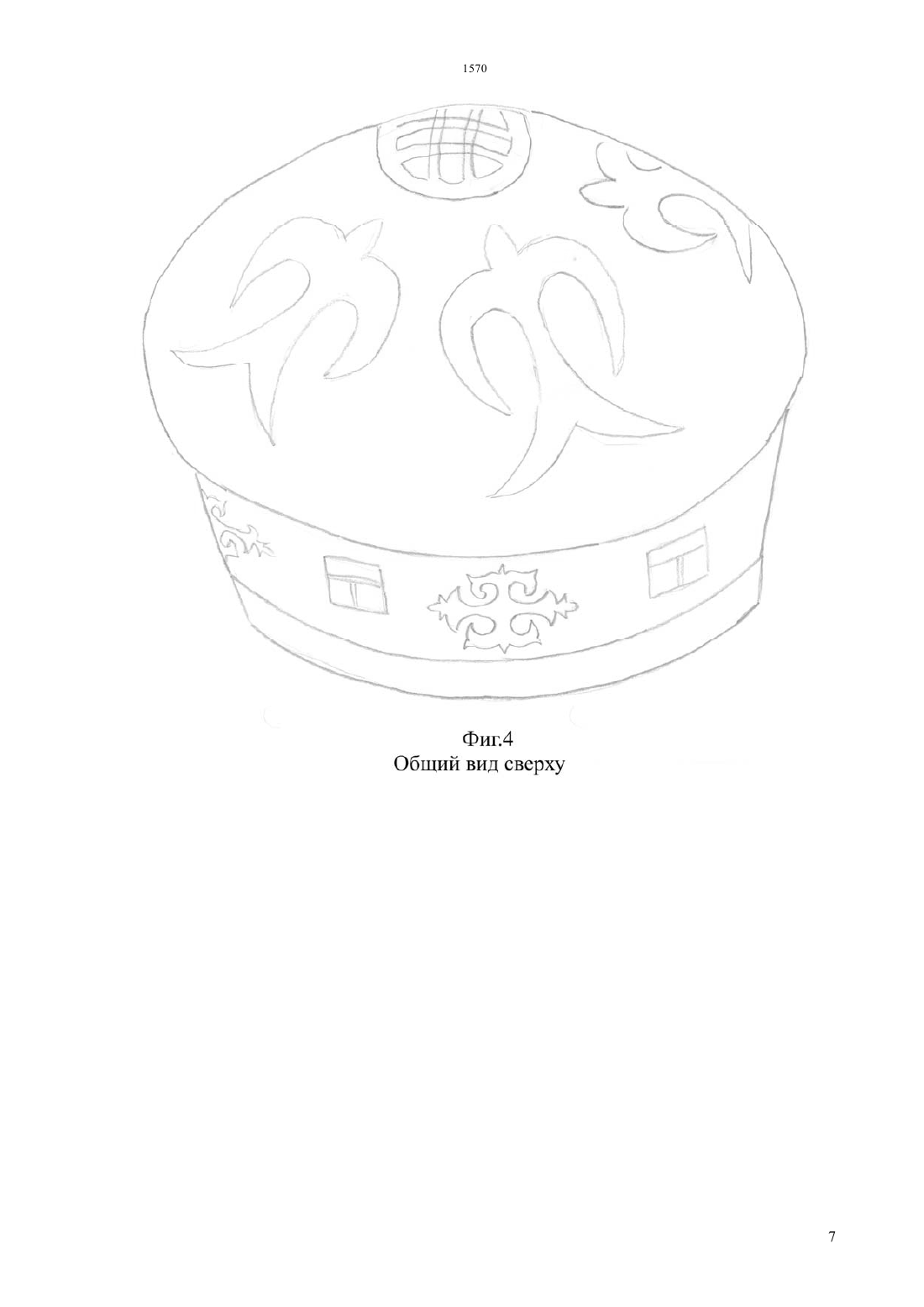

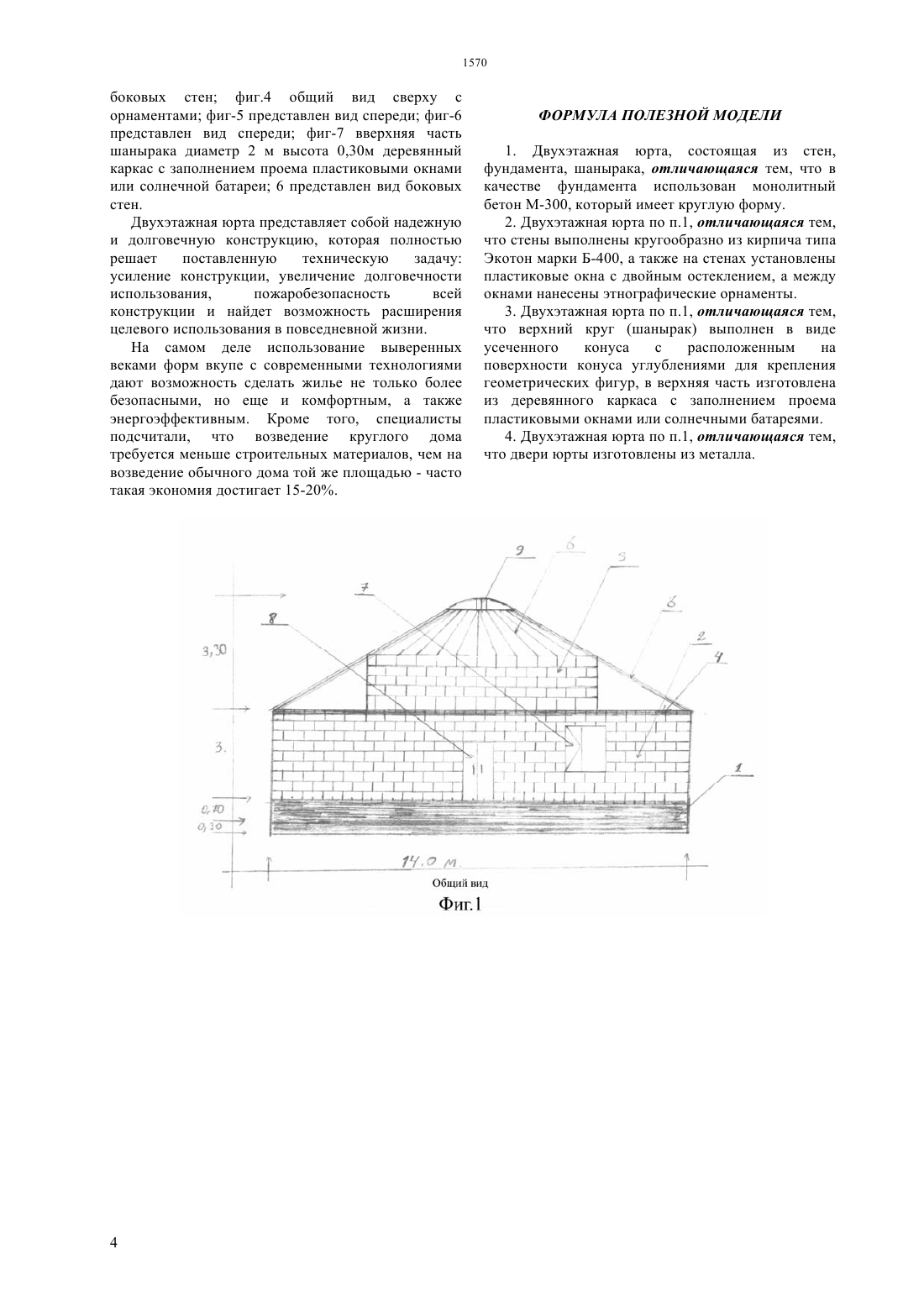

(51) 04 1/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат полезной модели достигается в увеличении долговечности использования, за счет применения современных строительных материалов (бетон М-300, кирпич типа Экотон марки Б-400,Б -200). Двухэтажная юрта представляет собой надежную и долговечную конструкцию, которая полностью решает поставленную техническую задачу усиление конструкции, увеличение долговечности использования,пожаробезопасность всей конструкции и найдет возможность расширения целевого использования в повседневной жизни. На самом деле использование выверенных веками форм вкупе с современными технологиями дают возможность сделать жилье не только более безопасными, но еще и комфортным, а также энергоэффективным.(57) Полезная модель относится к жилым строениям, конкретно к традиционному жилищу казахов - монолитно-бетонной юрте. Задачей полезной модели является расширение возможностей использования традиционной казахской юрты путем модернизации конструкции(замена исходных материалов на более современные,прочные долговечные и экологические) и увеличение внутренней полезной площади за счет использования 2-го этажа сохранение традиционного облика юрты в современном мире. Полезная модель относится к жилым строениям,конкретно к традиционному жилищу казахов монолитно - бетонная юрта. Известно древнее переносное жилище кочевых казахов под названием юрта (из Истории Казахстана). На фиг.1 изображена казахская юрта. Юрта (киз уй) состоит из деревянного каркаса и кошомного (войлочного) покрова 1. Каркас юрты состоит из трех частейкереге 2 (решетчатый остов), уык 3 (жерди, подпирающие верхний круг),шанырак 4 (верхний круг) - каждая из которых составляет определенный уровень по вертикали. Деревянный остов состоял из решеток, обода,жердей, соединяющих решетку с ободом, и дверной рамы 5 (босага). Крепление всех частей деревянного каркаса юрты производиться с помощью сыромятных ремешков из верблюжьей кожи либо волосяные веревки. Недостаток известной конструкции является невысокая надежность конструкции неудобство использования из-за сложности хранения кошомного (войлочного) покрова (такое большое количество войлока сложно уберечь от сырости или прямого попадания дождя, а также от насекомых,которые съедают войлочный покров) недолговечность деревянных конструкций, которые со временем трескаются, ломаются и гниют пожароопасность всей конструкции юрты. Наиболее близкой к полезной модели является железобетонная юрта(фундаментный блок) с пазом для посадки боковой стены, которая также препятствует боковому скольжению стены, болтовые соединения нижних частей металлических жердей со стеной будут укрывать с внешней стороны изделия, сделанные из обожженной глины и покрытые глазурью рельефные орнаменты, стена юрты состоит из пяти решетчатых из железобетона, на решетках секций с двух сторон нанесен рельефный традиционный казахский орнамент,секции стены юрты скрепляются между собой стремяночными болтами в специальных пазах железобетона, в отверстиях решетки железобетонной стены будет установлено органическое стекло, закрепленное с двух сторон деревянными штапиками. Недостаток известной юрты является трудоемкость сборки-разборки,низкие эксплуатационные функции. Задачей полезной модели является расширение возможностей использования традиционной казахской юрты путем модернизации конструкции(замена исходных материалов на более современные,прочные долговечные и экологические) и увеличение внутренней полезной площади за счет использования 2-го этажа сохранение традиционного облика юрты в современном мире. Поставленную задачу решает предлагаемая конструкция двухэтажная юрта. Стена юрты состоит из кирпича типа Экотон марки Б-400,толщиной 400 мм,.высотой 3.0 м, которая обложена по кругу. Фундамент из монолитного бетона М-300 имеет 2 круглую форму арматура выложена кругообразно связывает скелет строение с фундаментом. Фундамент с обводкой темно-зеленого цвета. Оконные и дверные проемы располагаются от углов не ближе 1,5 м. Внизу и вверху оконных а проемов,также по стене перед укладкой мауэрлатов подкладывают рубероид. Концы деревянных перемычек закладывают в стены на глубину 250500 мм, изолируя толем. Бруски скрепляют между собой планками на гвоздях. Побелена Алинекс с нанесением орнамента. Под балки перекрытия делают разгрузочную подбалочную связь по всему периметру стены кладут пластины шириной не менее 16 см и толщиной 10 см. Гнезда делают устанавливая на подкладку так называемые закладные клинья, обернутые толем. После набивки грунта клинья вынимают. В остальные сквозные отверстия вставляют просмоленные концы балок. Заделывают их наглухо. Торцы не смолят, а закрывают дощатыми щитами. Концы балок должны заходить в стену не менее чем на 25 см. Для прочности балки скрепляют с подкладками нагелями. Балки установлены на одном уровне,перекрытия между этажами деревянными балками. Балки укладывают одна на другую скрепляют уголками. Изолированные кирпичные столбы установленные по периметру юрты 70-100 см друг от друга кладут балки. В зависимости от толщины досок их можно прямо настилать по балкам укладывать на балки лаги строго по уровню с расстоянием между ними 50-80 см. Покрытие - стропила деревянная сечением 150150. Балки для перекрытия второго этажа на расстоянии метра друг от друга, 60 мл доски в качестве напольного покрытия. Балки установлены на одном уровне ровной длиной доски,предварительно обрабатывать балки смолой или битумом. После как, балки будут установлены и закреплены, их необходимо подшить тесом,толщина которого должна быть 25 миллиметров. Выполняется подшивка по низу балок. Перегородки в юрте отличаются небольшой толщиной и легкостью, благодаря этому они не оказывать большую нагрузку на фундамент. На 1 этаже расположены 6 комнат равномерно разделенных помещении по наружному кругу, из них жилые комнаты -3, кухня, санузел -1. Перегородки исправно выполняют задание, как теплоизоляции, так и звукоизоляции. Для того чтобы установить такую перегородку, нужно провести конструирование основного каркаса. Для этого понадобятся стойки с сечением 6090 мм.,которые нужно разместить между насадкой и лежнем. Каркас обивается колотым тесом с двух сторон, ее толщина составляет 25 мм, после этого начинается процесс заштукатуривания до драни. Насадки и лежни делаются из брусов сечением 60110 мм, или из окантованных пластин, которые имеют ширину 140 мм. Стойка устанавливается в гнездо глубиной 25 мм. Оштукатуренная перегородка, имеет толщину в 150 мм, а ее вес аналогичен тому весу, который имеет дощатостойчатая перегородка. Сделанные перегородки в юрте также должна быть облегченными обшивными. Такие перегородки делаются с дощатыми стойками, которые имеют сечение 40100 мм. Конструкция перегородок в юрте,выполненная с дощатыми стойками имеет толщину 11 см, а ее вес меньше на 20 кг/м 2, по сравнению с перегородкой со штукатуркой. Облегченная обшивная перегородка имеет повышенную звукоизоляцию, и устанавливается так же, как и деревянная перегородка. Межкомнатные перегородки в юрте. Межкомнатные перегородки можно разделить на перегородки из массивных и легких материалов. В юрте с деревянным перекрытием устанавливаются межкомнатные перегородки, которые были сделаны кирпичом Экотон. Лежни и насадки нужно делать из брусов,которые имеют сечение 60110 миллиметров. Также они могут быть сделаны из окантованных пластин шириной в 140 миллиметров. Стойку нужно устанавливать в гнездо, которое имеет глубину около 25 миллиметров. Такая перегородка со штукатуркой будет иметь толщину около 150 миллиметров. Весит она примерно 92 кг/м 2. Вес практически аналогичен весу дощатостойчатой перегородки, перегородка отличается хорошей звукоизоляцией. Такое качество достигается за счт воздушных полостей. Облегчнную обшивную перегородку можно сделать с дощатыми стойками сечением 40100 мм. Толщина конструкции составит 11 сантиметров, а вес - 70 кг/м 2. Если сравнивать с массивной дощатой перегородкой, то облегчнная перегородка имеет много преимуществ. Среди них нужно отметить используемый тонкий пиловочный материал и повышенную звукоизоляцию. Устанавливать облегченные перегородки можно таким же образом, как и деревянные перегородки. Деревянные перегородки проходят по балкам и лагам, их собирают из обрезных досок толщиной 4050 мм, так же могут подойти шпунтованные доски и с четвертями. Для соединения обрезных досок используется круглые деревянные шипы диаметром 8-10 мм. Можно так же использовать гвозди без шляпок. Дощатая одинарная перегородка состоит из вертикально установленных досок, нижние концы которых входят в паз, образуемый двумя брусками,прибитыми к лежню. Верхние концы досок закрепляется к потолку или балке. Внизу обеих сторон прибивают плинтуса. При возникновении щелей, можно заделать паклей или войлоком. Перегородки из хорошо отделанных досок можно промазать олифой, покрыть лаком или эмалью. Двойная дощатая перегородка состоит из досок набитых с двух сторон на стойки, закрепленные концами на полу и потолке. Между досками закладывают плиты ДВП, звукопоглощающие материалы минвату. Межкомнатные перегородки не являются несущими конструкциями. Они лишь разделяют на отдельные комнаты внутреннее пространство дома, ограниченное капитальными стенами. От материала и качества перегородок зависит звукоизоляция, экологичность, эстетика,возможность перепланировки пространства. Проемы в стенах заполняются теплоизоляционным материалом. Кругообразная деревянная планкаобрешетка, к которой крепится непосредственно кровельное покрытие снабжен дополнительными внутренними подпорками (подкосами, стойками,схватками), тем самым упрочняя конструкцию. Кровля проф.листы окрашенные по деревянным обрешеткам с утеплением мин.ватой высота кровли 7.0 м. Общая площадь кровли -160 м. Юрта состоит из 2-х этажей. Между первым и вторым этажом ребристые железобетонной балки конструкции, также обложена кирпичом типа Экотон марки Б-200, толщиной 200 мм. Этажное перекрытие выполняется из деревянных балок,1 этаж-из деревянных балок сечением 150150 мм. По балкам из досок толщиной 40 мм выполняются полы 2-го этажа. Полы 1-го этажа - из линолеума по цементным стяжкам. Покрытие из стропил 10050 мм. На втором этаже деревянные перекрытия для облегчения конструкции и удешевления. По внутреннему диаметру расположен вестибюль с входными дверьми на каждую комнату. В стенах установлены 4 пластиковых окон с двойным остеклением размером 1.40130 м закрепленное кирпичами. На стене между окнами расположены шесть элементов этнографического орнамента красного окрамленный- синем цветом. Входная дверь изготовлена из металла. Первый этаж состоит из 6-й равномерно разделенных комнат по наружному кругу, из них жилые комнаты - 3, кухня 1, санузель-1, прихожая с лестницей-1, а также расположена отопительная система. Пол 1-го этажа из линолеума на цементной стяжке толщиной 50 мм. Площадь каждой комнаты по 15 м, по внутреннему диаметру расположен вестибюль дверьми на каждую комнату площадью 28 м. Лестница каркас металлический обшитый деревом. Форма лестницыобычная с прямыми маршами и одной лестничной площадкой. На 2-ом этаже расположена комната гостиная в виде юрты выполнение крыши в виде усеченного конуса с расположенными на поверхности конуса углублениями для крепления геометрических фигур с отверстием в верхней части крыши для купол шанырак диаметр 2 м, купол из металлопластика. Полы 2 -го этажа из половых досок толщиной 50 мм. Отделка наружная и внутренняя - из сухих смесей Алинекс с нанесением национальных орнаментов. Внутренняя конструкция можно изменить если хотим построить кымызхану, то можно убрать перегородки на 1 этаже получим полукруг. Комнаты 1-го этажа можно использовать как комнат для отдыха при кемпингах,также отдельных кабин при использовании здания как кафе. Вся технология строительных процессов аналогично возведению жилого строения. Технический результат полезной модели достигается в увеличении долговечности использования, за счет применения современных строительных материалов (бетон М-300, кирпич типа Экотон марки Б-400.Б-200). На фиг.1 изображен общий вид полезной модели. Фиг-2 представлен с внутри фиг-3 представлен вид 3 боковых стен фиг.4 общий вид сверху с орнаментами фиг-5 представлен вид спереди фиг-6 представлен вид спереди фиг-7 вверхняя часть шанырака диаметр 2 м высота 0,30 м деревянный каркас с заполнением проема пластиковыми окнами или солнечной батареи 6 представлен вид боковых стен. Двухэтажная юрта представляет собой надежную и долговечную конструкцию, которая полностью решает поставленную техническую задачу усиление конструкции, увеличение долговечности использования,пожаробезопасность всей конструкции и найдет возможность расширения целевого использования в повседневной жизни. На самом деле использование выверенных веками форм вкупе с современными технологиями дают возможность сделать жилье не только более безопасными, но еще и комфортным, а также энергоэффективным. Кроме того, специалисты подсчитали, что возведение круглого дома требуется меньше строительных материалов, чем на возведение обычного дома той же площадью - часто такая экономия достигает 15-20. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Двухэтажная юрта, состоящая из стен,фундамента, шанырака, отличающаяся тем, что в качестве фундамента использован монолитный бетон М-300, который имеет круглую форму. 2. Двухэтажная юрта по п.1, отличающаяся тем,что стены выполнены кругообразно из кирпича типа Экотон марки Б-400, а также на стенах установлены пластиковые окна с двойным остеклением, а между окнами нанесены этнографические орнаменты. 3. Двухэтажная юрта по п.1, отличающаяся тем,что верхний круг (шанырак) выполнен в виде усеченного конуса с расположенным на поверхности конуса углублениями для крепления геометрических фигур, в верхняя часть изготовлена из деревянного каркаса с заполнением проема пластиковыми окнами или солнечными батареями. 4. Двухэтажная юрта по п.1, отличающаяся тем,что двери юрты изготовлены из металла.
