ЮРТА

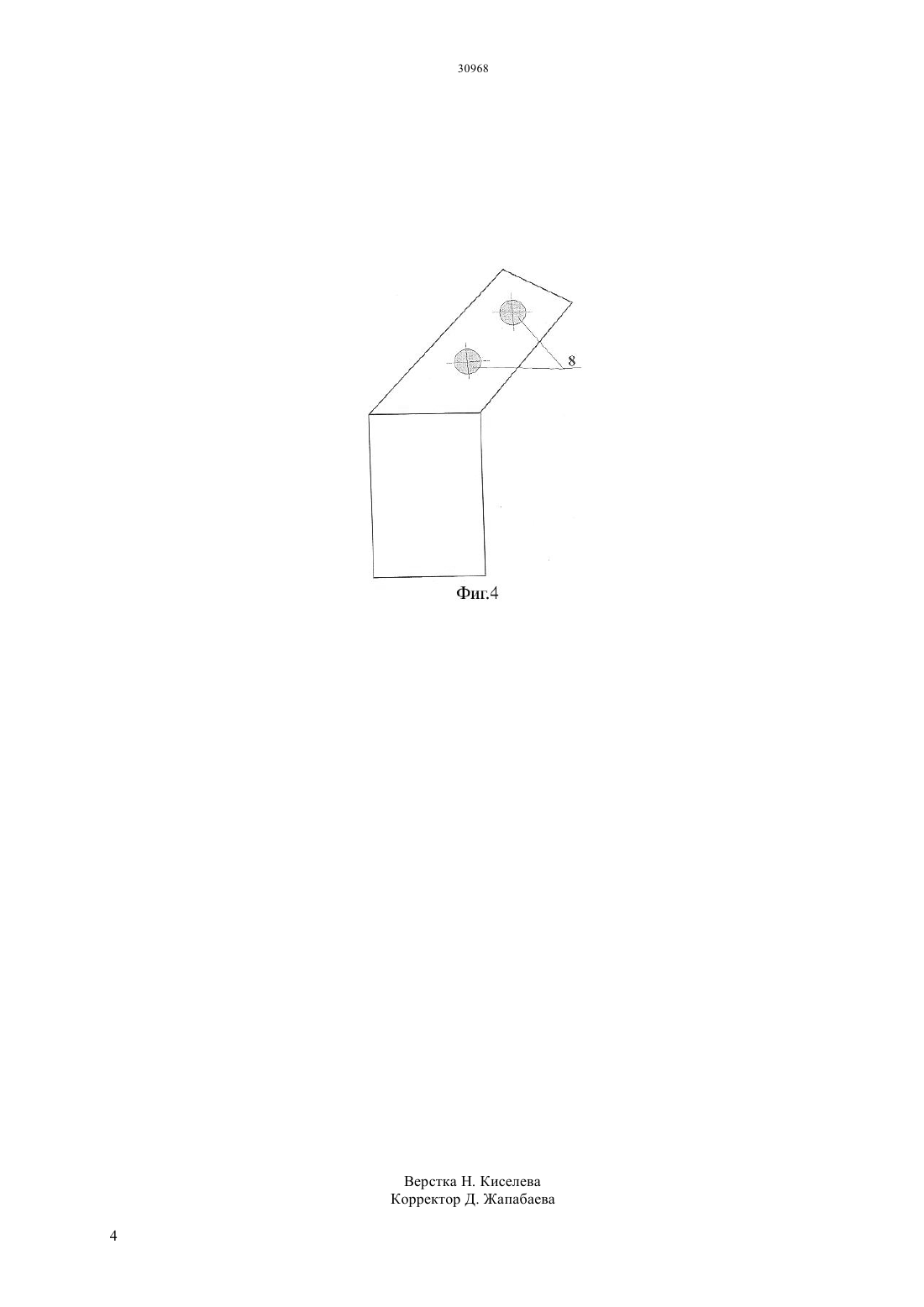

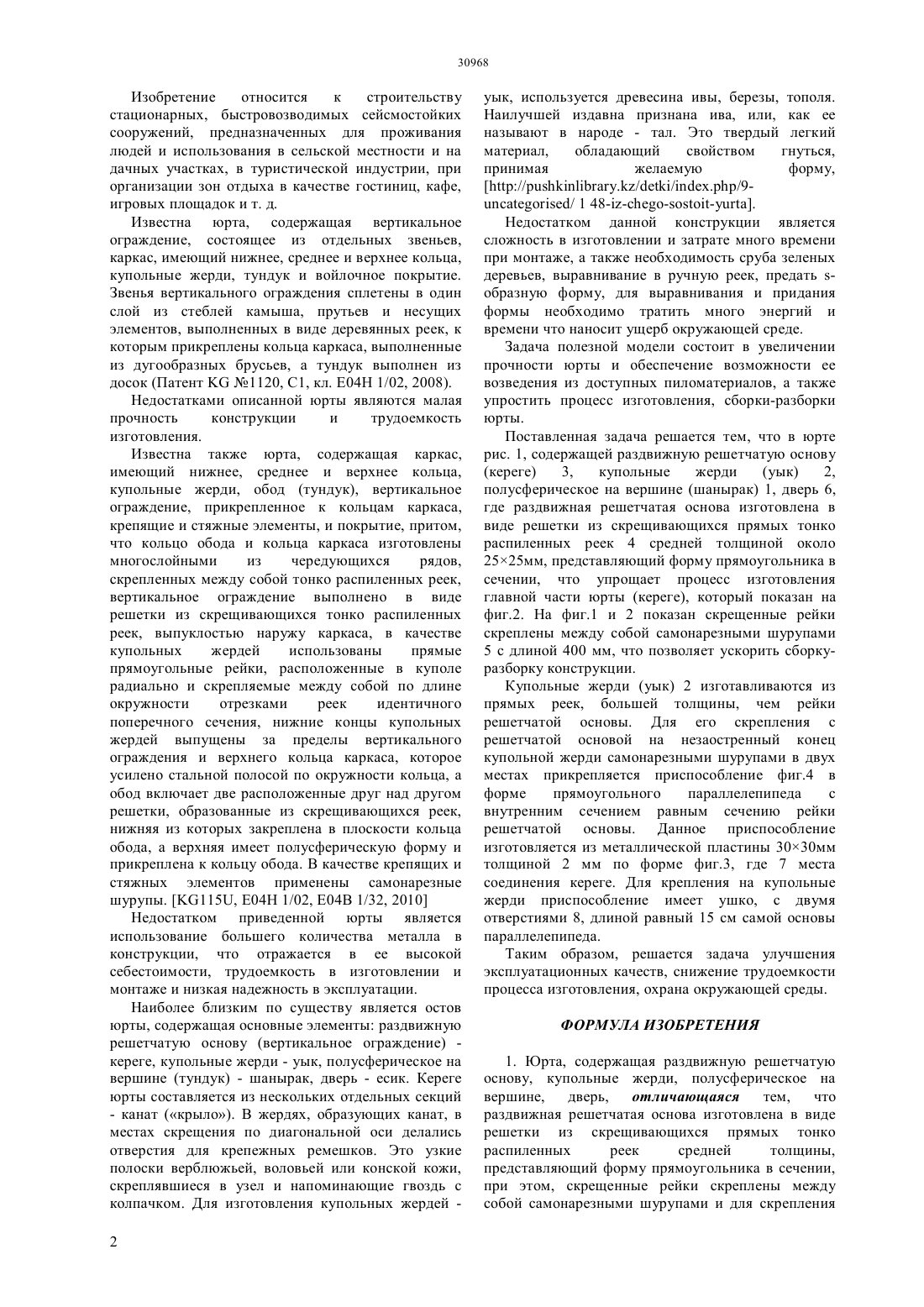

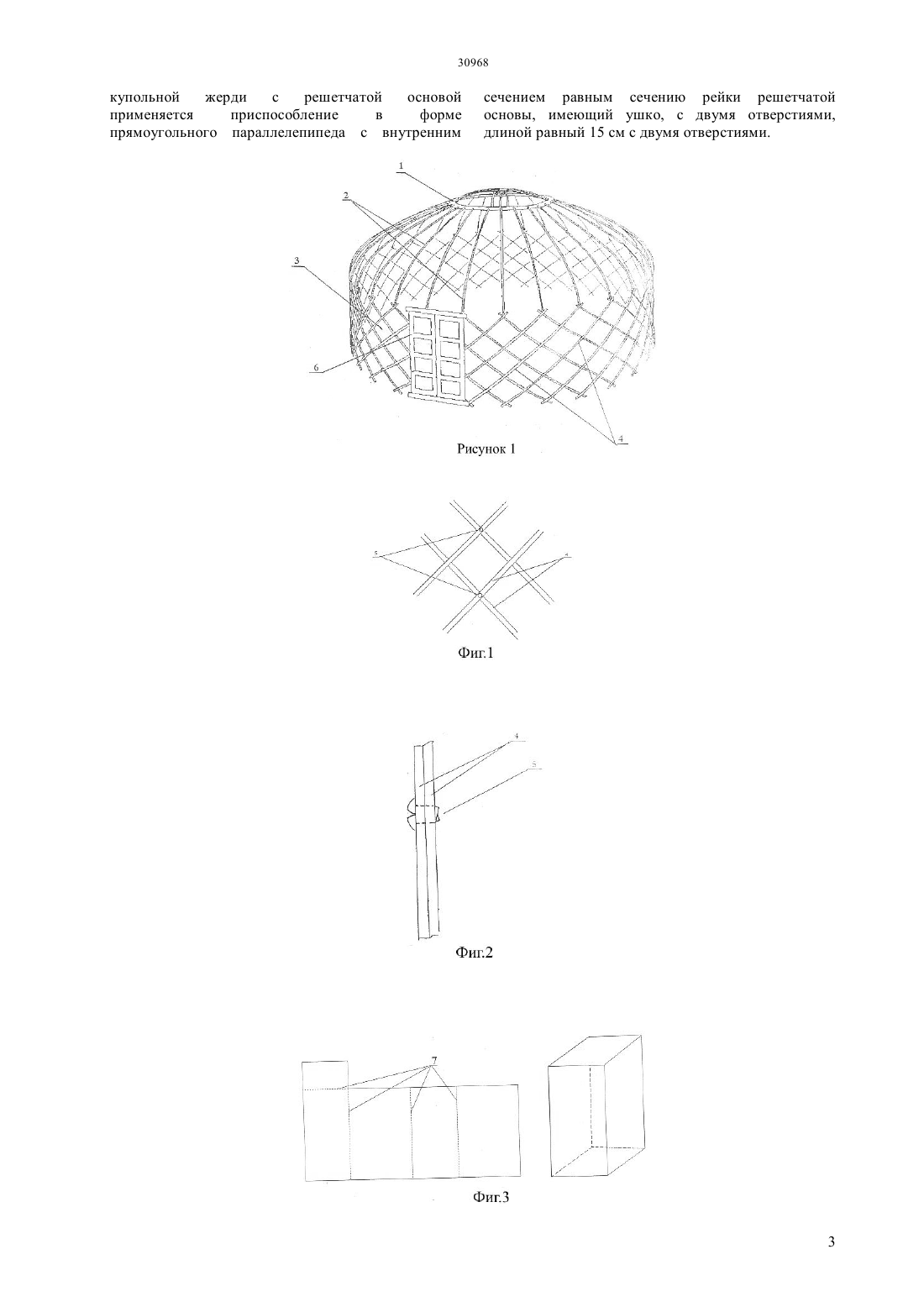

(51) 04 15/34 (2006.01) 04 1/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ распиленных реек 4 без изгиба средней толщины,представляющий форму прямоугольника в сечении,что упрощает процесс изготовления главной части юрты (кереге). Скрещенные рейки скреплены между собой само нарезными шурупами 5, что позволяет ускорить сборку-разборку конструкции. Купольные жерди (уык) 2 изготавливаются из прямых реек, большей толщины чем рейки решетчатой основы. Для его скрепления с решетчатой основой на незаостренный конец купольной жерди само нарезными шурупами в двух местах прикрепляется приспособление фиг.4. Данное приспособление изготовляется из металлической квадратной трубы 2525 мм толщиной 2 мм по форме фиг.3. Для крепления на купольные жерди приспособление имеет ушко, с двумя отверстиями и длиной равный 15 см. Таким образом решается задача улучшения эксплуатационных качеств, снижение трудоемкости процесса изготовления, охрана окружающей среды.(57) Изобретение относится к строительству стационарных, быстровозводимых сейсмостойких сооружений, предназначенных для проживания людей и использования в сельской местности и на дачных участках, в туристической индустрии, при организации зон отдыха в качестве гостиниц, кафе,игровых площадок и т. д. Поставленная задача решается тем, что в юрте рис. 1, содержащей раздвижную решетчатую основу(уык) 2,полусферическое навершие (шанырак) 1, дверь 6,где раздвижная решетчатая основа изготовлена в виде решетки из скрещивающихся прямых тонко Изобретение относится к строительству стационарных, быстровозводимых сейсмостойких сооружений, предназначенных для проживания людей и использования в сельской местности и на дачных участках, в туристической индустрии, при организации зон отдыха в качестве гостиниц, кафе,игровых площадок и т. д. Известна юрта, содержащая вертикальное ограждение, состоящее из отдельных звеньев,каркас, имеющий нижнее, среднее и верхнее кольца,купольные жерди, тундук и войлочное покрытие. Звенья вертикального ограждения сплетены в один слой из стеблей камыша, прутьев и несущих элементов, выполненных в виде деревянных реек, к которым прикреплены кольца каркаса, выполненные из дугообразных брусьев, а тундук выполнен из досок (Патент 1120, С 1, кл. Е 04 Н 1/02, 2008). Недостатками описанной юрты являются малая прочность конструкции и трудоемкость изготовления. Известна также юрта, содержащая каркас,имеющий нижнее, среднее и верхнее кольца,купольные жерди, обод (тундук), вертикальное ограждение, прикрепленное к кольцам каркаса,крепящие и стяжные элементы, и покрытие, притом,что кольцо обода и кольца каркаса изготовлены многослойными из чередующихся рядов,скрепленных между собой тонко распиленных реек,вертикальное ограждение выполнено в виде решетки из скрещивающихся тонко распиленных реек, выпуклостью наружу каркаса, в качестве купольных жердей использованы прямые прямоугольные рейки, расположенные в куполе радиально и скрепляемые между собой по длине окружности отрезками реек идентичного поперечного сечения, нижние концы купольных жердей выпущены за пределы вертикального ограждения и верхнего кольца каркаса, которое усилено стальной полосой по окружности кольца, а обод включает две расположенные друг над другом решетки, образованные из скрещивающихся реек,нижняя из которых закреплена в плоскости кольца обода, а верхняя имеет полусферическую форму и прикреплена к кольцу обода. В качестве крепящих и стяжных элементов применены самонарезные шурупы. 115, Е 04 Н 1/02, Е 04 В 1/32, 2010 Недостатком приведенной юрты является использование большего количества металла в конструкции, что отражается в ее высокой себестоимости, трудоемкость в изготовлении и монтаже и низкая надежность в эксплуатации. Наиболее близким по существу является остов юрты, содержащая основные элементы раздвижную решетчатую основу (вертикальное ограждение) кереге, купольные жерди - уык, полусферическое на вершине (тундук) - шанырак, дверь - есик. Кереге юрты составляется из нескольких отдельных секций- канат (крыло). В жердях, образующих канат, в местах скрещения по диагональной оси делались отверстия для крепежных ремешков. Это узкие полоски верблюжьей, воловьей или конской кожи,скреплявшиеся в узел и напоминающие гвоздь с колпачком. Для изготовления купольных жердей 2 уык, используется древесина ивы, березы, тополя. Наилучшей издавна признана ива, или, как ее называют в народе - тал. Это твердый легкий материал,обладающий свойством гнуться,принимая желаемую форму,//.//./9/ 1 48. Недостатком данной конструкции является сложность в изготовлении и затрате много времени при монтаже, а также необходимость сруба зеленых деревьев, выравнивание в ручную реек, предать образную форму, для выравнивания и придания формы необходимо тратить много энергий и времени что наносит ущерб окружающей среде. Задача полезной модели состоит в увеличении прочности юрты и обеспечение возможности ее возведения из доступных пиломатериалов, а также упростить процесс изготовления, сборки-разборки юрты. Поставленная задача решается тем, что в юрте рис. 1, содержащей раздвижную решетчатую основу(уык) 2,полусферическое на вершине (шанырак) 1, дверь 6,где раздвижная решетчатая основа изготовлена в виде решетки из скрещивающихся прямых тонко распиленных реек 4 средней толщиной около 2525 мм, представляющий форму прямоугольника в сечении, что упрощает процесс изготовления главной части юрты (кереге), который показан на фиг.2. На фиг.1 и 2 показан скрещенные рейки скреплены между собой самонарезными шурупами 5 с длиной 400 мм, что позволяет ускорить сборкуразборку конструкции. Купольные жерди (уык) 2 изготавливаются из прямых реек, большей толщины, чем рейки решетчатой основы. Для его скрепления с решетчатой основой на незаостренный конец купольной жерди самонарезными шурупами в двух местах прикрепляется приспособление фиг.4 в форме прямоугольного параллелепипеда с внутренним сечением равным сечению рейки решетчатой основы. Данное приспособление изготовляется из металлической пластины 3030 мм толщиной 2 мм по форме фиг.3, где 7 места соединения кереге. Для крепления на купольные жерди приспособление имеет ушко, с двумя отверстиями 8, длиной равный 15 см самой основы параллелепипеда. Таким образом, решается задача улучшения эксплуатационных качеств, снижение трудоемкости процесса изготовления, охрана окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Юрта, содержащая раздвижную решетчатую основу, купольные жерди, полусферическое на вершине, дверь, отличающаяся тем, что раздвижная решетчатая основа изготовлена в виде решетки из скрещивающихся прямых тонко распиленных реек средней толщины,представляющий форму прямоугольника в сечении,при этом, скрещенные рейки скреплены между собой самонарезными шурупами и для скрепления купольной жерди с решетчатой основой применяется приспособление в форме прямоугольного параллелепипеда с внутренним сечением равным сечению рейки решетчатой основы, имеющий ушко, с двумя отверстиями,длиной равный 15 см с двумя отверстиями.
