Устройство для бетонирования траншей и скважин

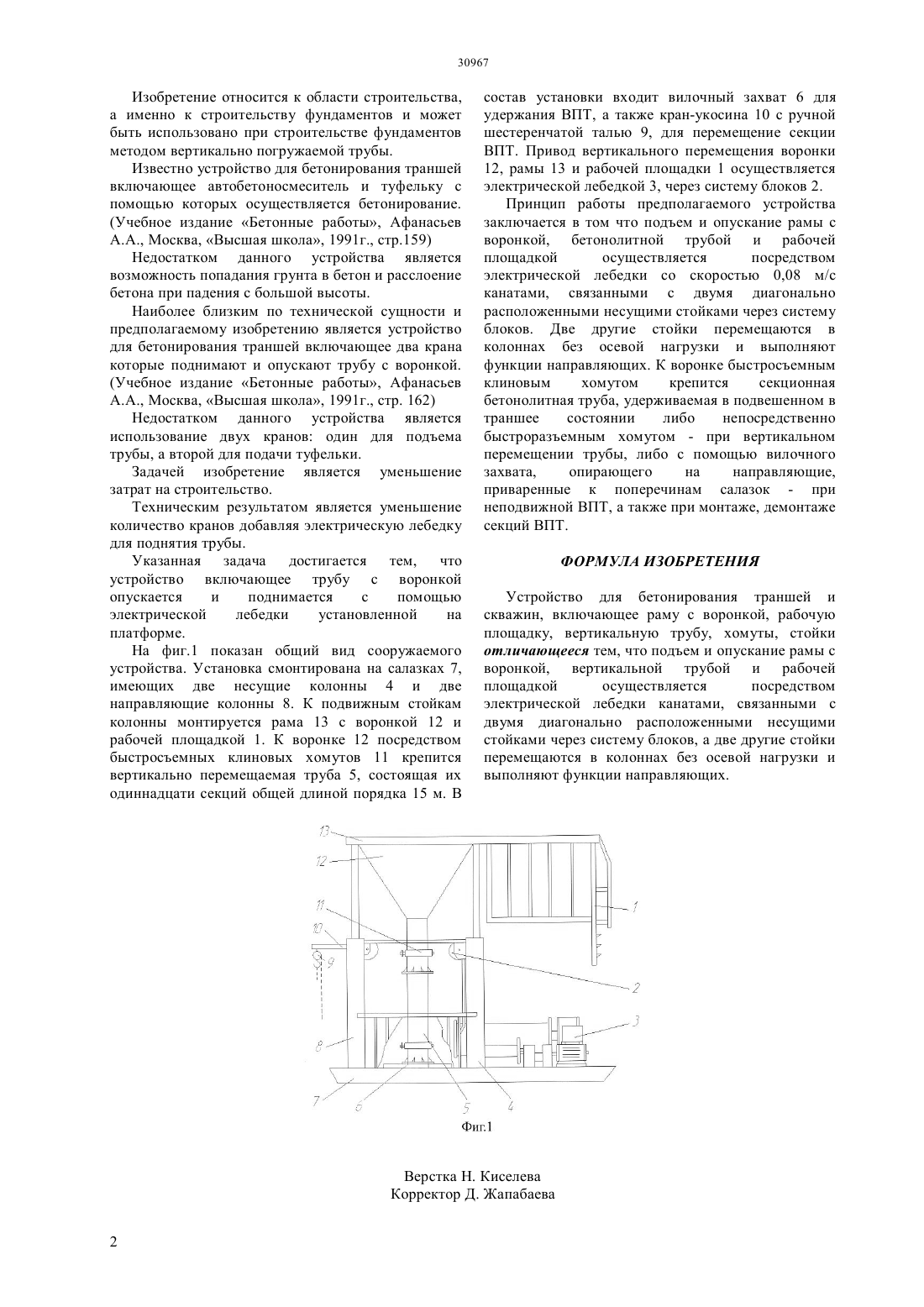

(51) 02 15/00 (2006.01) 02 27/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство для бетонирования траншей и скважин включает в себя раму с воронкой, рабочую площадку, вертикальную трубу, хомуты, стойки,вилочные захваты. Принцип работы предполагаемого устройства заключается в том что подъем и опускание рамы с воронкой, бетонолитной трубой и рабочей площадкой осуществляется посредством электрической лебедки со скоростью 0,08 м/с канатами, связанными с двумя диагонально расположенными несущими стойками через систему блоков. Две другие стойки перемещаются в колоннах без осевой нагрузки и выполняют функции направляющих.(76) Кадыров Адиль СуратовичЖунусбекова Жанара ЖумашкызыАлиев Самат Бикитаевич Тспбеков Данияр МаауиялыМунасипов Роман Ахметович(56) Учебное издание Бетонные работы,Афанасьев А.А., Москва, Высшая школа, 1991(54) УСТРОЙСТВО ДЛЯ БЕТОНИРОВАНИЯ ТРАНШЕЙ И СКВАЖИН(57) Устройство для бетонирования траншей и скважин относиться к области строительства фундаментов и может быть использовано при строительстве фундаментов методом вертикально погружаемой трубы. Изобретение относится к области строительства,а именно к строительству фундаментов и может быть использовано при строительстве фундаментов методом вертикально погружаемой трубы. Известно устройство для бетонирования траншей включающее автобетоносмеситель и туфельку с помощью которых осуществляется бетонирование.(Учебное издание Бетонные работы, Афанасьев А.А., Москва, Высшая школа, 1991 г., стр.159) Недостатком данного устройства является возможность попадания грунта в бетон и расслоение бетона при падения с большой высоты. Наиболее близким по технической сущности и предполагаемому изобретению является устройство для бетонирования траншей включающее два крана которые поднимают и опускают трубу с воронкой.(Учебное издание Бетонные работы, Афанасьев А.А., Москва, Высшая школа, 1991 г., стр. 162) Недостатком данного устройства является использование двух кранов один для подъема трубы, а второй для подачи туфельки. Задачей изобретение является уменьшение затрат на строительство. Техническим результатом является уменьшение количество кранов добавляя электрическую лебедку для поднятия трубы. Указанная задача достигается тем, что устройство включающее трубу с воронкой опускается и поднимается с помощью электрической лебедки установленной на платформе. На фиг.1 показан общий вид сооружаемого устройства. Установка смонтирована на салазках 7,имеющих две несущие колонны 4 и две направляющие колонны 8. К подвижным стойкам колонны монтируется рама 13 с воронкой 12 и рабочей площадкой 1. К воронке 12 посредством быстросъемных клиновых хомутов 11 крепится вертикально перемещаемая труба 5, состоящая их одиннадцати секций общей длиной порядка 15 м. В состав установки входит вилочный захват 6 для удержания ВПТ, а также кран-укосина 10 с ручной шестеренчатой талью 9, для перемещение секции ВПТ. Привод вертикального перемещения воронки 12, рамы 13 и рабочей площадки 1 осуществляется электрической лебедкой 3, через систему блоков 2. Принцип работы предполагаемого устройства заключается в том что подъем и опускание рамы с воронкой, бетонолитной трубой и рабочей площадкой осуществляется посредством электрической лебедки со скоростью 0,08 м/с канатами, связанными с двумя диагонально расположенными несущими стойками через систему блоков. Две другие стойки перемещаются в колоннах без осевой нагрузки и выполняют функции направляющих. К воронке быстросъемным клиновым хомутом крепится секционная бетонолитная труба, удерживаемая в подвешенном в траншее состоянии либо непосредственно быстроразъемным хомутом - при вертикальном перемещении трубы, либо с помощью вилочного захвата,опирающего на направляющие,приваренные к поперечинам салазок - при неподвижной ВПТ, а также при монтаже, демонтаже секций ВПТ. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для бетонирования траншей и скважин, включающее раму с воронкой, рабочую площадку, вертикальную трубу, хомуты, стойки отличающееся тем, что подъем и опускание рамы с воронкой, вертикальной трубой и рабочей площадкой осуществляется посредством электрической лебедки канатами, связанными с двумя диагонально расположенными несущими стойками через систему блоков, а две другие стойки перемещаются в колоннах без осевой нагрузки и выполняют функции направляющих.
