Устройство для сбора жира и нефти с водной поверхности

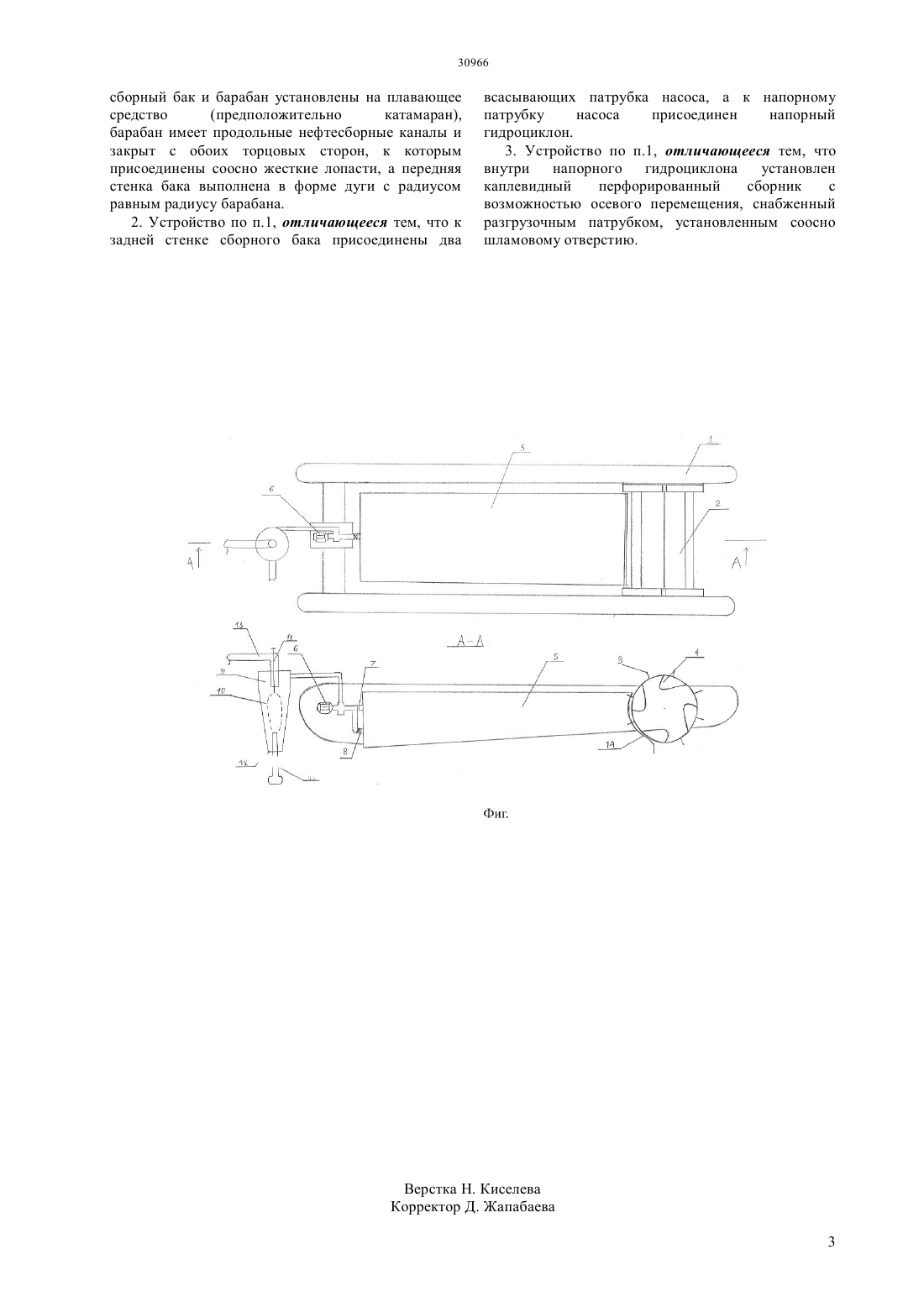

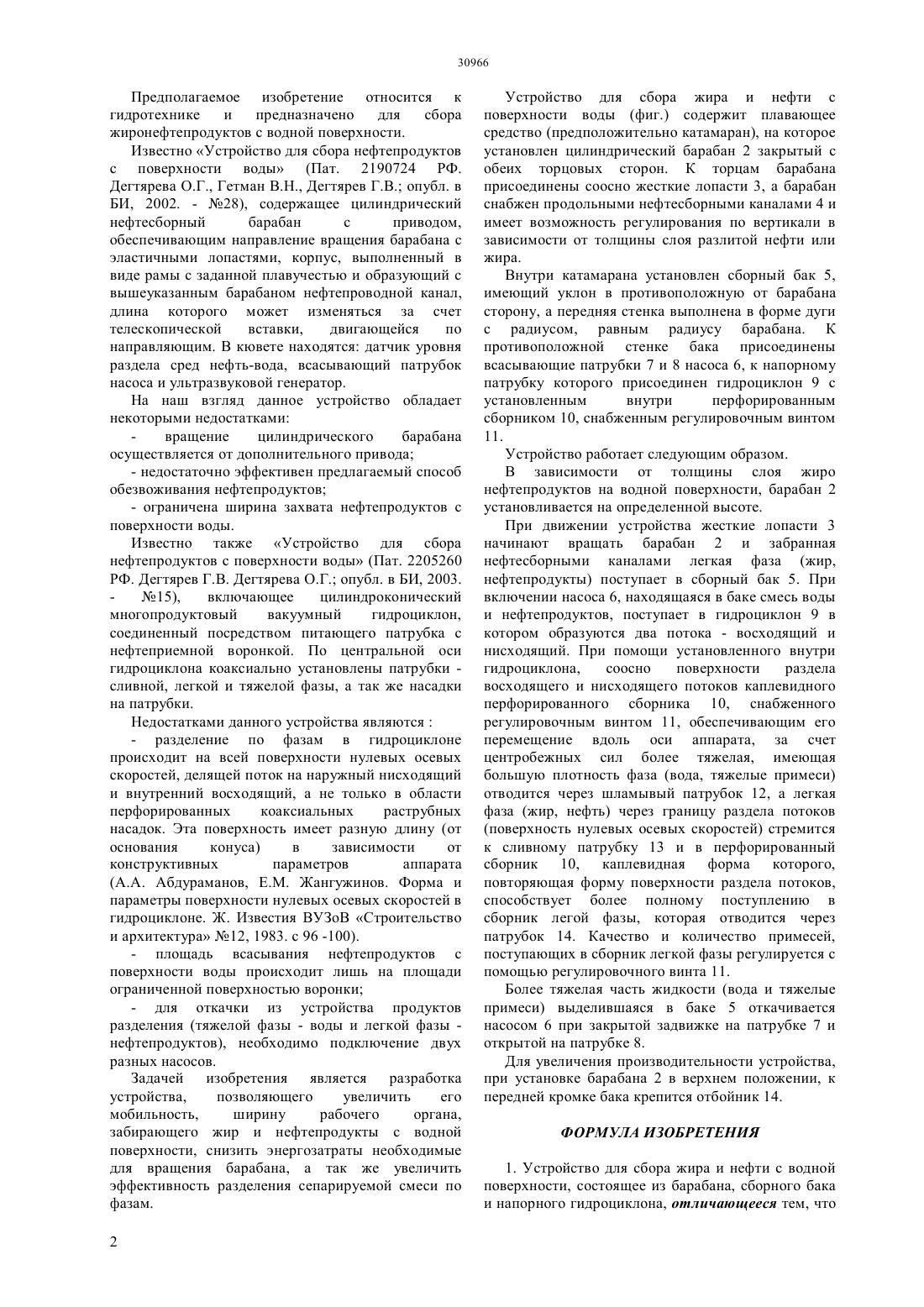

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ жесткие лопасти и сборный бак, передняя стенка которого выполнена в виде дуги с радиусом, равным радиусу барабана, а к противоположной стенке бака присоединены всасывающие патрубки насоса, к напорному патрубку которого присоединен гидроциклон с установленным внутри перфорированным каплевидным сборником,снабженным регулировочным винтом. Барабан установлен с возможностью регулирования по высоте, в зависимости от толщины слоя жира и нефтепродуктов на поверхности воды. С целью увеличения производительности устройства при верхнем положении барабана, к передней стенке сборного бака присоединяется отбойник. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств. Предлагаемое изобретение позволяет повысить мобильность устройства,снизить энергозатраты по сравнению с известными устройствами, увеличить эффективность разделения по фазам сепарируемой жидкости.(72) Жангужинов Ертуган Мухтарович Жангужинов Арман Ертуганович дабаева Млдр лмжанызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ СБОРА ЖИРА И НЕФТИ С ВОДНОЙ ПОВЕРХНОСТИ(57) Предполагаемое изобретение относится к гидротехнике, а именно к сооружениям по сбору жира и нефтепродуктов с водной поверхности и их разделению по фазам. Сущность предполагаемого изобретения заключается в том, что на плавающее средство,предположительно катамаран,установлены цилиндрический барабан,снабженный нефтесборными каналами, закрытый с обеих торцовых сторон, к которым соосно присоединены Предполагаемое изобретение относится к гидротехнике и предназначено для сбора жиронефтепродуктов с водной поверхности. Известно Устройство для сбора нефтепродуктов с поверхности воды (Пат. 2190724 РФ. Дегтярева О.Г., Гетман В.Н., Дегтярев Г.В. опубл. в БИ, 2002. - 28), содержащее цилиндрический нефтесборный барабан с приводом,обеспечивающим направление вращения барабана с эластичными лопастями, корпус, выполненный в виде рамы с заданной плавучестью и образующий с вышеуказанным барабаном нефтепроводной канал,длина которого может изменяться за счет телескопической вставки,двигающейся по направляющим. В кювете находятся датчик уровня раздела сред нефть-вода, всасывающий патрубок насоса и ультразвуковой генератор. На наш взгляд данное устройство обладает некоторыми недостатками вращение цилиндрического барабана осуществляется от дополнительного привода- недостаточно эффективен предлагаемый способ обезвоживания нефтепродуктов- ограничена ширина захвата нефтепродуктов с поверхности воды. Известно также Устройство для сбора нефтепродуктов с поверхности воды (Пат. 2205260 РФ. Дегтярев Г.В. Дегтярева О.Г. опубл. в БИ, 2003. 15),включающее цилиндроконический многопродуктовый вакуумный гидроциклон,соединенный посредством питающего патрубка с нефтеприемной воронкой. По центральной оси гидроциклона коаксиально установлены патрубки сливной, легкой и тяжелой фазы, а так же насадки на патрубки. Недостатками данного устройства являются- разделение по фазам в гидроциклоне происходит на всей поверхности нулевых осевых скоростей, делящей поток на наружный нисходящий и внутренний восходящий, а не только в области перфорированных коаксиальных раструбных насадок. Эта поверхность имеет разную длину (от основания конуса) в зависимости от конструктивных параметров аппарата(А.А. Абдураманов, Е.М. Жангужинов. Форма и параметры поверхности нулевых осевых скоростей в гидроциклоне. Ж. Известия ВУЗоВ Строительство и архитектура 12, 1983. с 96 -100).- площадь всасывания нефтепродуктов с поверхности воды происходит лишь на площади ограниченной поверхностью воронки- для откачки из устройства продуктов разделения (тяжелой фазы - воды и легкой фазы нефтепродуктов), необходимо подключение двух разных насосов. Задачей изобретения является разработка устройства,позволяющего увеличить его мобильность,ширину рабочего органа,забирающего жир и нефтепродукты с водной поверхности, снизить энергозатраты необходимые для вращения барабана, а так же увеличить эффективность разделения сепарируемой смеси по фазам. 2 Устройство для сбора жира и нефти с поверхности воды (фиг.) содержит плавающее средство (предположительно катамаран), на которое установлен цилиндрический барабан 2 закрытый с обеих торцовых сторон. К торцам барабана присоединены соосно жесткие лопасти 3, а барабан снабжен продольными нефтесборными каналами 4 и имеет возможность регулирования по вертикали в зависимости от толщины слоя разлитой нефти или жира. Внутри катамарана установлен сборный бак 5,имеющий уклон в противоположную от барабана сторону, а передняя стенка выполнена в форме дуги с радиусом, равным радиусу барабана. К противоположной стенке бака присоединены всасывающие патрубки 7 и 8 насоса 6, к напорному патрубку которого присоединен гидроциклон 9 с установленным внутри перфорированным сборником 10, снабженным регулировочным винтом 11. Устройство работает следующим образом. В зависимости от толщины слоя жиро нефтепродуктов на водной поверхности, барабан 2 установливается на определенной высоте. При движении устройства жесткие лопасти 3 начинают вращать барабан 2 и забранная нефтесборными каналами легкая фаза (жир,нефтепродукты) поступает в сборный бак 5. При включении насоса 6, находящаяся в баке смесь воды и нефтепродуктов, поступает в гидроциклон 9 в котором образуются два потока - восходящий и нисходящий. При помощи установленного внутри гидроциклона,соосно поверхности раздела восходящего и нисходящего потоков каплевидного перфорированного сборника 10, снабженного регулировочным винтом 11, обеспечивающим его перемещение вдоль оси аппарата, за счет центробежных сил более тяжелая, имеющая большую плотность фаза (вода, тяжелые примеси) отводится через шламывый патрубок 12, а легкая фаза (жир, нефть) через границу раздела потоков(поверхность нулевых осевых скоростей) стремится к сливному патрубку 13 и в перфорированный сборник 10, каплевидная форма которого,повторяющая форму поверхности раздела потоков,способствует более полному поступлению в сборник легой фазы, которая отводится через патрубок 14. Качество и количество примесей,поступающих в сборник легкой фазы регулируется с помощью регулировочного винта 11. Более тяжелая часть жидкости (вода и тяжелые примеси) выделившаяся в баке 5 откачивается насосом 6 при закрытой задвижке на патрубке 7 и открытой на патрубке 8. Для увеличения производительности устройства,при установке барабана 2 в верхнем положении, к передней кромке бака крепится отбойник 14. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сбора жира и нефти с водной поверхности, состоящее из барабана, сборного бака и напорного гидроциклона, отличающееся тем, что сборный бак и барабан установлены на плавающее средство(предположительно катамаран),барабан имеет продольные нефтесборные каналы и закрыт с обоих торцовых сторон, к которым присоединены соосно жесткие лопасти, а передняя стенка бака выполнена в форме дуги с радиусом равным радиусу барабана. 2. Устройство по п.1, отличающееся тем, что к задней стенке сборного бака присоединены два всасывающих патрубка насоса, а к напорному патрубку насоса присоединен напорный гидроциклон. 3. Устройство по п.1, отличающееся тем, что внутри напорного гидроциклона установлен каплевидный перфорированный сборник с возможностью осевого перемещения, снабженный разгрузочным патрубком, установленным соосно шламовому отверстию.
