Передвижная установка для сбора нефти и жира.

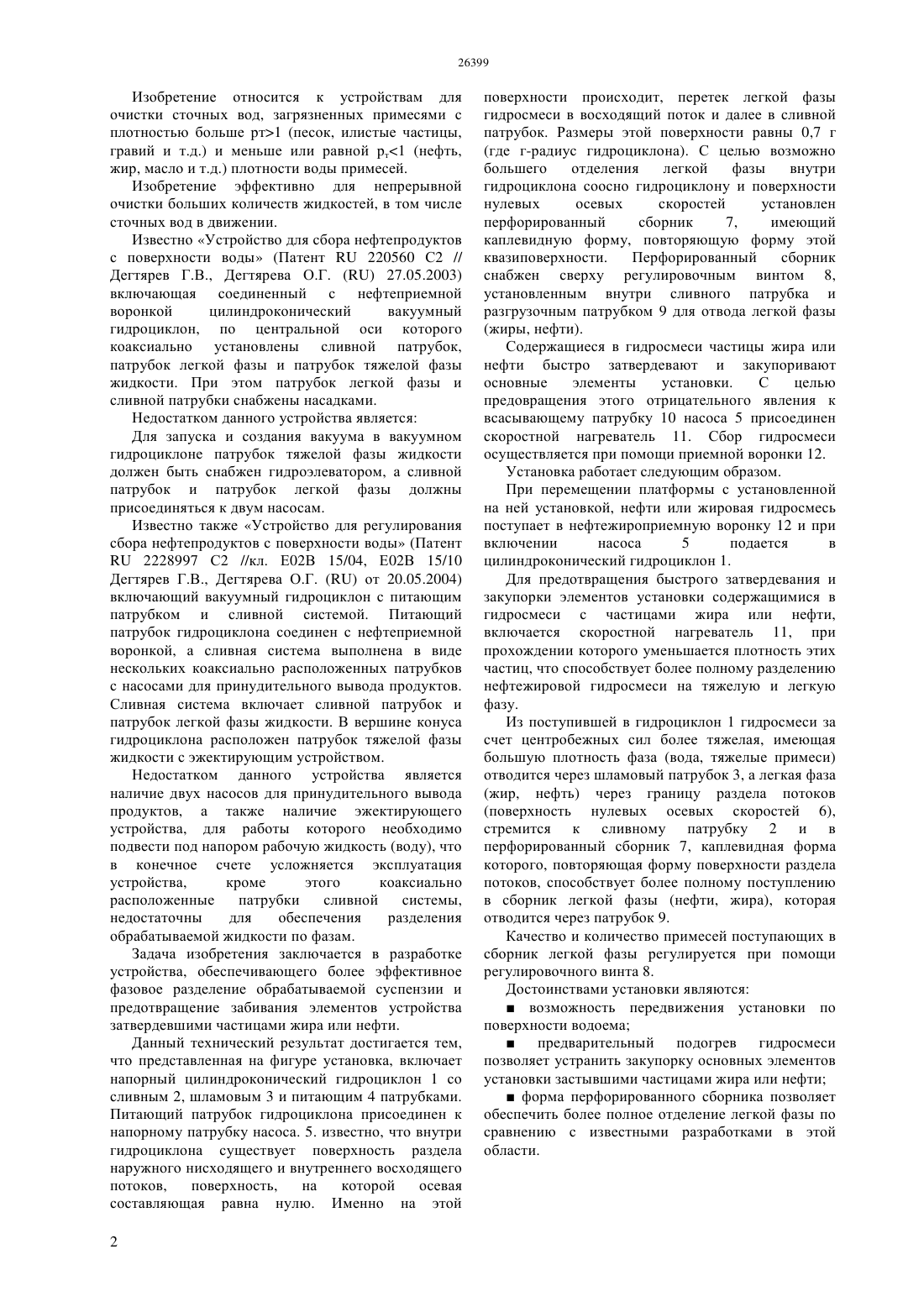

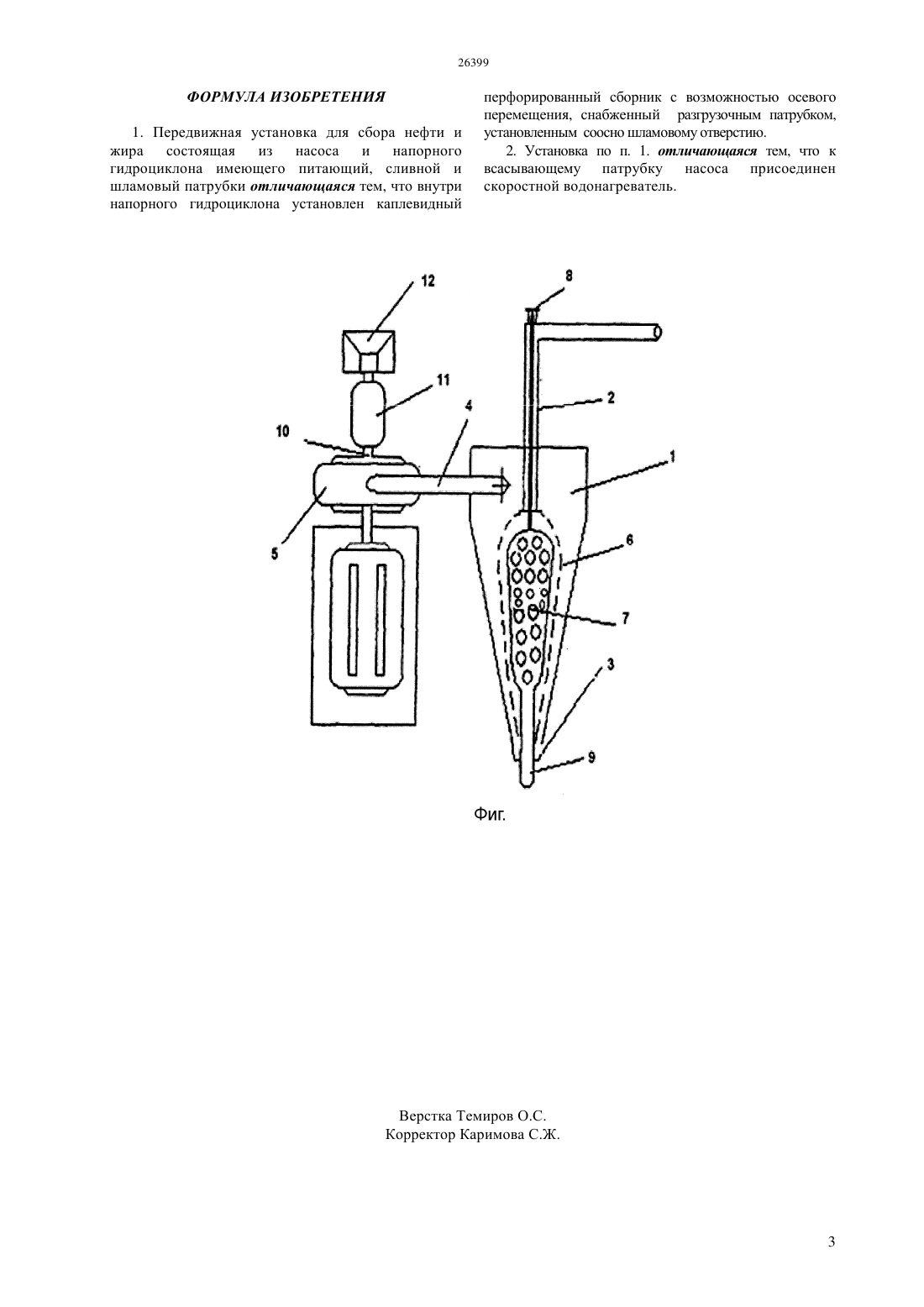

(51) 02 15/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гидроциклон со сливным, шламовым и питающим патрубками. Питающий патрубок гидроциклона присоединен к напорному патрубку насоса. Внутри гидроциклона соосно поверхности раздела восходящего и исходящего потоков установлен каплевидный перфорированный сборник, снабженный регулировочным винтом,обеспечивающим его перемещение вдоль оси. К всасывающему патрубку насоса присоединена приемная воронка и скоростной нагреватель. Предложенная установка относится к гидротехнике и предназначена для очистки жиро и нефтесодержащих сточных вод.(72) Жангужинов Ертуган Мухтарович Джумабеков Абдуахан Абдурашевич Жангужинов Арман Ертуганович(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ПЕРЕДВИЖНАЯ УСТАНОВКА ДЛЯ СБОРА НЕФТИ И ЖИРА(57) Передвижная установка для сбора нефти и жира содержит напорный цилиндроконический Изобретение относится к устройствам для очистки сточных вод, загрязненных примесями с плотностью больше рт 1 (песок, илистые частицы,гравий и т.д.) и меньше или равной рт 1 (нефть,жир, масло и т.д.) плотности воды примесей. Изобретение эффективно для непрерывной очистки больших количеств жидкостей, в том числе сточных вод в движении. Известно Устройство для сбора нефтепродуктов с поверхности воды (Патент 220560 С 2 // Дегтярев Г.В., Дегтярева О.Г.27.05.2003) включающая соединенный с нефтеприемной воронкой цилиндроконический вакуумный гидроциклон, по центральной оси которого коаксиально установлены сливной патрубок,патрубок легкой фазы и патрубок тяжелой фазы жидкости. При этом патрубок легкой фазы и сливной патрубки снабжены насадками. Недостатком данного устройства является Для запуска и создания вакуума в вакуумном гидроциклоне патрубок тяжелой фазы жидкости должен быть снабжен гидроэлеватором, а сливной патрубок и патрубок легкой фазы должны присоединяться к двум насосам. Известно также Устройство для регулирования сбора нефтепродуктов с поверхности воды (Патент 2228997 С 2 //кл. Е 02 В 15/04, Е 02 В 15/10 Дегтярев Г.В., Дегтярева О.Г.от 20.05.2004) включающий вакуумный гидроциклон с питающим патрубком и сливной системой. Питающий патрубок гидроциклона соединен с нефтеприемной воронкой, а сливная система выполнена в виде нескольких коаксиально расположенных патрубков с насосами для принудительного вывода продуктов. Сливная система включает сливной патрубок и патрубок легкой фазы жидкости. В вершине конуса гидроциклона расположен патрубок тяжелой фазы жидкости с эжектирующим устройством. Недостатком данного устройства является наличие двух насосов для принудительного вывода продуктов, а также наличие эжектирующего устройства, для работы которого необходимо подвести под напором рабочую жидкость (воду), что в конечное счете усложняется эксплуатация устройства,кроме этого коаксиально расположенные патрубки сливной системы,недостаточны для обеспечения разделения обрабатываемой жидкости по фазам. Задача изобретения заключается в разработке устройства, обеспечивающего более эффективное фазовое разделение обрабатываемой суспензии и предотвращение забивания элементов устройства затвердевшими частицами жира или нефти. Данный технический результат достигается тем,что представленная на фигуре установка, включает напорный цилиндроконический гидроциклон 1 со сливным 2, шламовым 3 и питающим 4 патрубками. Питающий патрубок гидроциклона присоединен к напорному патрубку насоса. 5. известно, что внутри гидроциклона существует поверхность раздела наружного нисходящего и внутреннего восходящего потоков,поверхность,на которой осевая составляющая равна нулю. Именно на этой 2 поверхности происходит, перетек легкой фазы гидросмеси в восходящий поток и далее в сливной патрубок. Размеры этой поверхности равны 0,7 г(где г-радиус гидроциклона). С целью возможно большего отделения легкой фазы внутри гидроциклона соосно гидроциклону и поверхности нулевых осевых скоростей установлен перфорированный сборник 7,имеющий каплевидную форму, повторяющую форму этой квазиповерхности. Перфорированный сборник снабжен сверху регулировочным винтом 8,установленным внутри сливного патрубка и разгрузочным патрубком 9 для отвода легкой фазы(жиры, нефти). Содержащиеся в гидросмеси частицы жира или нефти быстро затвердевают и закупоривают основные элементы установки. С целью предовращения этого отрицательного явления к всасывающему патрубку 10 насоса 5 присоединен скоростной нагреватель 11. Сбор гидросмеси осуществляется при помощи приемной воронки 12. Установка работает следующим образом. При перемещении платформы с установленной на ней установкой, нефти или жировая гидросмесь поступает в нефтежироприемную воронку 12 и при включении насоса 5 подается в цилиндроконический гидроциклон 1. Для предотвращения быстрого затвердевания и закупорки элементов установки содержащимися в гидросмеси с частицами жира или нефти,включается скоростной нагреватель 11, при прохождении которого уменьшается плотность этих частиц, что способствует более полному разделению нефтежировой гидросмеси на тяжелую и легкую фазу. Из поступившей в гидроциклон 1 гидросмеси за счет центробежных сил более тяжелая, имеющая большую плотность фаза (вода, тяжелые примеси) отводится через шламовый патрубок 3, а легкая фаза(жир, нефть) через границу раздела потоков(поверхность нулевых осевых скоростей 6),стремится к сливному патрубку 2 и в перфорированный сборник 7, каплевидная форма которого, повторяющая форму поверхности раздела потоков, способствует более полному поступлению в сборник легкой фазы (нефти, жира), которая отводится через патрубок 9. Качество и количество примесей поступающих в сборник легкой фазы регулируется при помощи регулировочного винта 8. Достоинствами установки являютсявозможность передвижения установки по поверхности водоемапредварительный подогрев гидросмеси позволяет устранить закупорку основных элементов установки застывшими частицами жира или нефтиформа перфорированного сборника позволяет обеспечить более полное отделение легкой фазы по сравнению с известными разработками в этой области. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Передвижная установка для сбора нефти и жира состоящая из насоса и напорного гидроциклона имеющего питающий, сливной и шламовый патрубки отличающаяся тем, что внутри напорного гидроциклона установлен каплевидный перфорированный сборник с возможностью осевого перемещения, снабженный разгрузочным патрубком,установленным соосно шламовому отверстию. 2. Установка по п. 1. отличающаяся тем, что к всасывающему патрубку насоса присоединен скоростной водонагреватель.
