Наголовник для защиты головы сваи при забивке

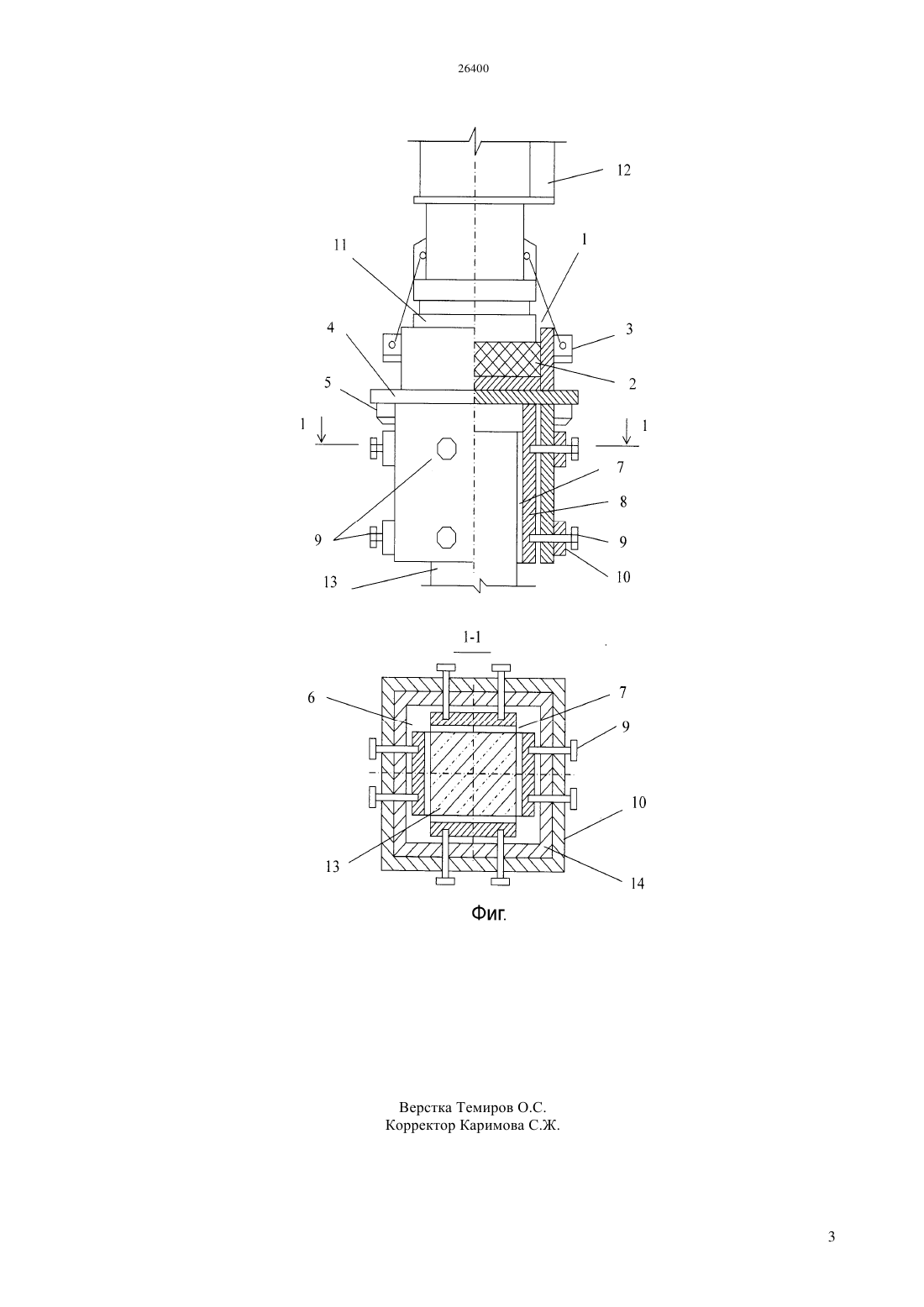

(51) 02 13/10 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности,к сваебойному оборудованию и предназначено для защиты головы железобетонной сваи от разрушений при ее забивке в грунты. Наголовник содержит верхнюю выемку, верхний амортизатор, верхний обруч, диафрагму, нижний обруч и нижнюю выемку, оснащен системой передачи ударных нагрузок молота на боковую поверхность головной части сваи, которая включает в себя вертикальные подвижные пластины, резиновые боковые амортизаторы, прижимные винты и обжимные пояса.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Руководство по производству и приемке работ при устройстве оснований фундаментов. -М. Стройиздат, 1976, с. 240(54) НАГОЛОВНИК ДЛЯ ЗАЩИТЫ ГОЛОВЫ СВАИ ПРИ ЗАБИВКЕ Изобретение относится к строительству, в частности,к сваебойному оборудованию и предназначено для защиты головы железобетонной сваи от разрушений при ее забивке в грунты. Известен наголовник, содержащий амортизатор,выемку для шабота молота, гнездо для сваи и обжимающее устройство Бартоломей А.А., Бахолдин Б.В., Гончаров Б.В. и др. Ресурсосберегающие технологии возведения свайных фундаментов из свай заводской готовности - Москва Стройиздат, 1990. 110 с Наголовник используется для забивки модульных свай,обладающих выпуклой пирамидальной или конической формой головы Аббасов П.А., Цой Л.Б. Ударостойкая железобетонная свая и наголовник для ее погружения. Тезисы докладов Всесоюзного совещания-семинара по современным проблемам свайного фундаментостроения в СССР. - Пермь, 1988.-С. 136137 В наголовнике ударные нагрузки от молота передаются на наклонные торцовые грани головы сваи. Наголовник не может быть использован для забивки свай с плоской квадратной или прямоугольной формой головы. Наиболее близким техническим решением является наголовник для забивки свай трубчатым дизельмолотом, содержащий верхнюю выемку, верхний амортизатор, верхний обруч, диафрагму, нижний обруч, нижнюю выемку и нижний амортизатор Руководство по производству и приемке работ при устройстве оснований фундаментов. - Москва Стройиздат, 1976. - 240 с В наголовнике передача ударных нагрузок от молота к свае происходит через ее диафрагму на торцовую поверхность головы сваи. Однако в данном наголовнике площадь передачи ударных нагрузок от молота к свае равна площади поперечного сечения головы сваи. При такой небольшой контактной площади, по периметру торца сваи на его краевых участках при ударах молота имеет место значительная концентрация динамических сжимающих напряжений, вызывающих разрушение бетона сваи. Чаще всего такие случаи происходят при забивке свай тяжелыми молотами в сложных грунтовых условиях. Поэтому наголовник с передачей ударных нагрузок молота по торцу сваи не в полной мере обеспечивает защиту бетона головы сваи от разрушений при забивке. Задача изобретения - увеличение в наголовнике площади передачи ударных нагрузок от молота к свае для снижения динамических сжимающих напряжений,возникающих в голове железобетонной сваи при забивке. Поставленная - задача достигается тем, что наголовник, содержащий верхнюю выемку, верхний амортизатор, верхний обруч, диафрагму, нижний обруч и нижнюю выемку, оснащен системой передачи ударных нагрузок молота на боковую поверхность головной части сваи, которая включает в себя вертикальные подвижные пластины, резиновые боковые амортизаторы, прижимные винты и обжимные пояса. На фиг. показана схема наголовника для забивки свай. Наголовник содержит верхнюю выемку 1 верхний амортизатор 2 верхний обруч 3 диафрагму 4 нижний обруч 5 нижнюю выемку 6 резиновые амортизаторы 7 вертикальные подвижные пластины 8 прижимные винты 9 обжимные пояса 10. Передача ударных нагрузок от шабота 11 молота 12 к свае 13 производится за счет трения боковых резиновых амортизаторов 7 по бетону боковой поверхности головы сваи 13. Резиновые амортизаторы 7 крепятся к вертикальным подвижным пластинам 8 на основе высокопрочного клея. Вертикальные пластины 8 упираются в диафрагму 4 и одновременно удерживаются в вертикальном положении с помощью прижимных винтов 9. Прижимные винты 9 ввинчиваются в обжимные пояса 10 и в корпус 14 нижней выемки 6. Обжимные пояса 10 соединены с корпусом 14 нижней выемки путем сварки. Устройство работает следующим образом- производится сборка наголовника с укладкой амортизатора 2 в верхнюю выемку 1- с помощью верхнего обруча 3 выполняется подвеска наголовника к молоту 12 с установкой шабота 11 в верхнюю выемку 1- в нижнюю выемку 6 заводится голова сваи 13- производится равномерное завинчивание прижимных винтов 9- под действием прижимных винтов 9 вертикальные подвижные пластины 8 с боковыми резиновыми амортизаторами 7 прижимаются к боковым граням головы сваи 13- наголовник и свая 13 задавливаются массой молота 12- производится забивка сваи 13. Таким образом, наголовник позволяет производить передачу ударных нагрузок молота на боковую поверхность головы сваи. Преимуществом наголовника является повышенная площадь передачи ударных нагрузок от молота к свае. Так, при длине контактной боковой поверхности сваи, равной размеру ее поперечного сечения, площадь передачи ударных нагрузок в наголовнике в 4 раза превышает аналогичную площадь существующего наголовника. Благодаря этому обеспечивается снижение динамических сжимающих напряжений в голове сваи до 1,8-3,6 раза, что обеспечивает их сохранность от разрушений при забивке. ФОРМУЛА ИЗОБРЕТЕНИЯ Наголовник для защиты головы железобетонной сваи от разрушений при ее забивке в грунты,содержащий верхнюю выемку,верхний амортизатор, верхний обруч, диафрагму, нижний обруч и нижнюю выемку, отличающийся тем, что,с целью увеличения площади передачи ударных нагрузок от молота к свае, оснащен системой передачи ударных нагрузок молота на боковую поверхность головной части сваи, которая состоит из вертикальных подвижных пластин, резиновых боковых амортизаторов, прижимных винтов и обжимных поясов.
