Наголовник сваи

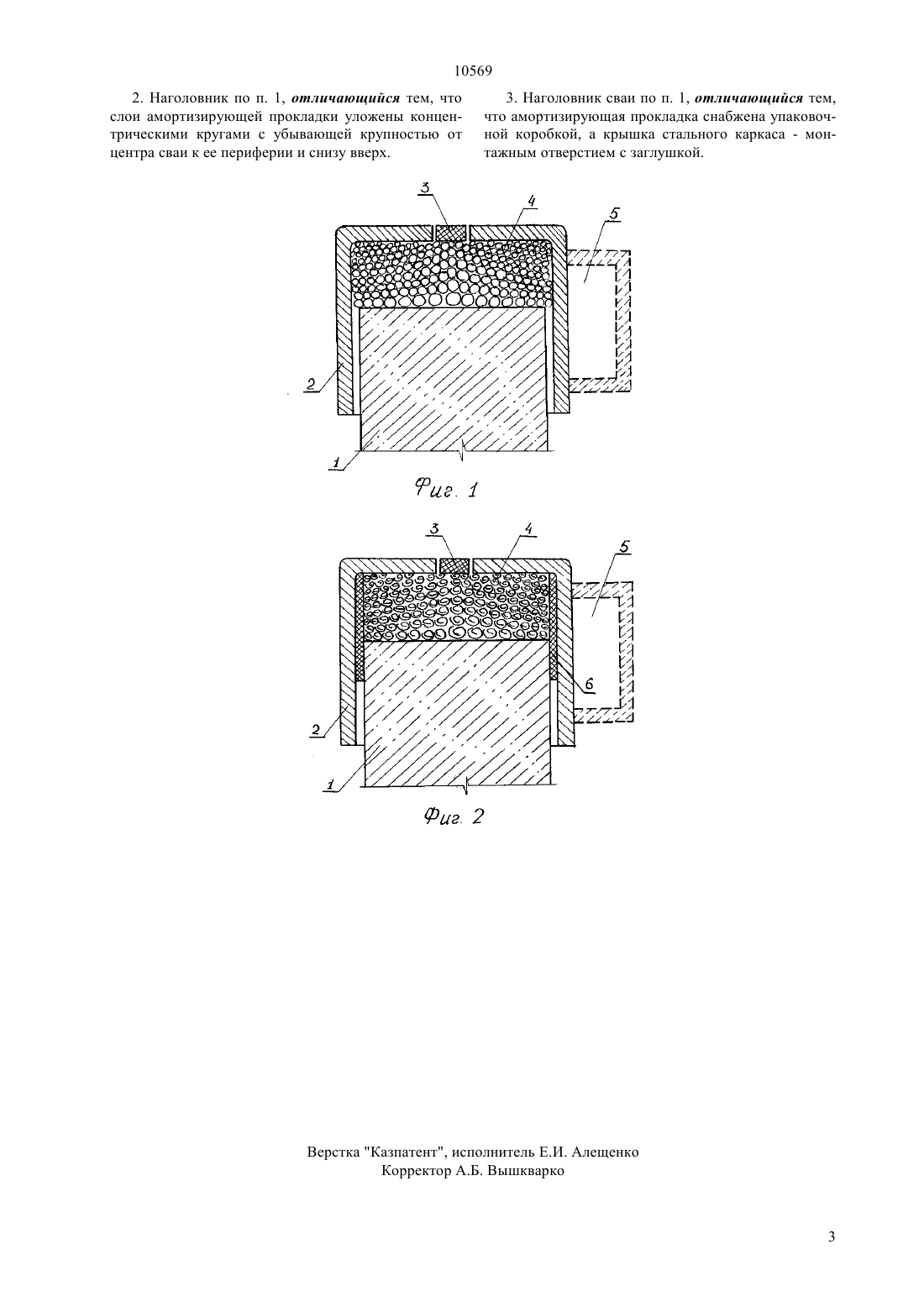

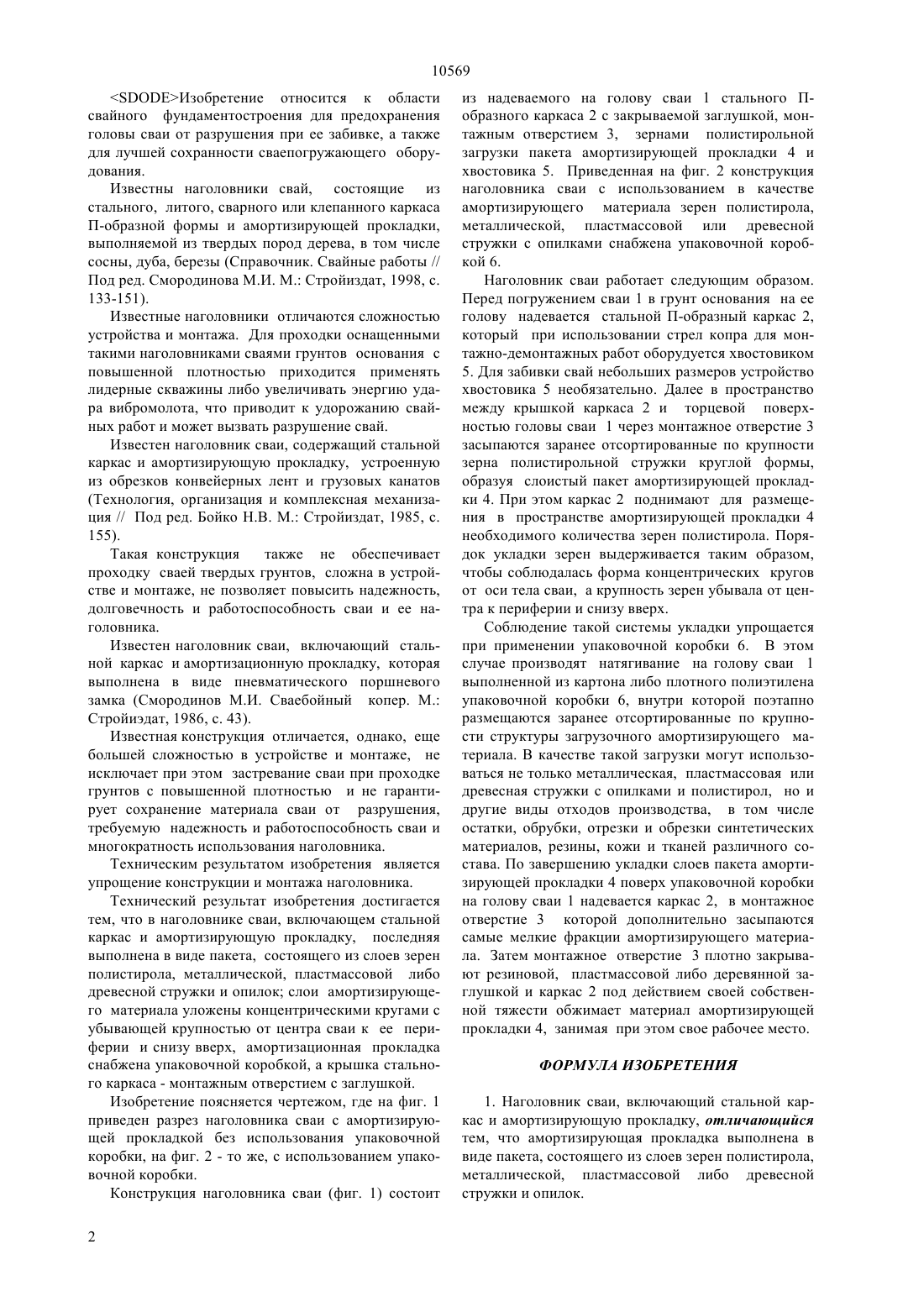

(51)7 02 11/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Нугужинов Жумагул Смагулович Жаров Сергей Васильевич Аренов Салават Умирзакович Унайбаев Булат Жарылгапович Кенесбаев Марат Туремуратович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет(57) Изобретение относится к области свайного фундаментостроения и может быть использовано для предохранения головы сваи от разрушения при ее забивке, а также для лучшей сохранности сваепогружающего оборудования. Изобретение позволяет упростить конструкцию и монтаж наголовника. Наголовник сваи включает стальной каркас и амортизирующую прокладку, выполненную в виде пакета, состоящего из слоев зерен полистирола, металлической, пластмассовой либо деревянной стружки и опилок. Слои амортизирующей прокладки уложены концентрическими кругами с убывающей крупностью зерен от центра сваи к ее периферии и снизу вверх. Амортизирующая прокладка может быть снабжена упаковочной коробкой, а крышка стального каркаса - монтажными отверстиями с заглушкой. 10569 Изобретение относится к области свайного фундаментостроения для предохранения головы сваи от разрушения при ее забивке, а также для лучшей сохранности сваепогружающего оборудования. Известны наголовники свай, состоящие из стального, литого, сварного или клепанного каркаса П-образной формы и амортизирующей прокладки,выполняемой из твердых пород дерева, в том числе сосны, дуба, березы (Справочник. Свайные работы // Под ред. Смородинова М.И. М. Стройиздат, 1998, с. 133-151). Известные наголовники отличаются сложностью устройства и монтажа. Для проходки оснащенными такими наголовниками сваями грунтов основания с повышенной плотностью приходится применять лидерные скважины либо увеличивать энергию удара вибромолота, что приводит к удорожанию свайных работ и может вызвать разрушение свай. Известен наголовник сваи, содержащий стальной каркас и амортизирующую прокладку, устроенную из обрезков конвейерных лент и грузовых канатов(Технология, организация и комплексная механизация // Под ред. Бойко Н.В. М. Стройиздат, 1985, с. 155). Такая конструкция также не обеспечивает проходку сваей твердых грунтов, сложна в устройстве и монтаже, не позволяет повысить надежность,долговечность и работоспособность сваи и ее наголовника. Известен наголовник сваи, включающий стальной каркас и амортизационную прокладку, которая выполнена в виде пневматического поршневого замка (Смородинов М.И. Сваебойный копер. М. Стройиэдат, 1986, с. 43). Известная конструкция отличается, однако, еще большей сложностью в устройстве и монтаже, не исключает при этом застревание сваи при проходке грунтов с повышенной плотностью и не гарантирует сохранение материала сваи от разрушения,требуемую надежность и работоспособность сваи и многократность использования наголовника. Техническим результатом изобретения является упрощение конструкции и монтажа наголовника. Технический результат изобретения достигается тем, что в наголовнике сваи, включающем стальной каркас и амортизирующую прокладку, последняя выполнена в виде пакета, состоящего из слоев зерен полистирола, металлической, пластмассовой либо древесной стружки и опилок слои амортизирующего материала уложены концентрическими кругами с убывающей крупностью от центра сваи к ее периферии и снизу вверх, амортизационная прокладка снабжена упаковочной коробкой, а крышка стального каркаса - монтажным отверстием с заглушкой. Изобретение поясняется чертежом, где на фиг. 1 приведен разрез наголовника сваи с амортизирующей прокладкой без использования упаковочной коробки, на фиг. 2 - то же, с использованием упаковочной коробки. Конструкция наголовника сваи (фиг. 1) состоит 2 из надеваемого на голову сваи 1 стального Побразного каркаса 2 с закрываемой заглушкой, монтажным отверстием 3, зернами полистирольной загрузки пакета амортизирующей прокладки 4 и хвостовика 5. Приведенная на фиг. 2 конструкция наголовника сваи с использованием в качестве амортизирующего материала зерен полистирола,металлической, пластмассовой или древесной стружки с опилками снабжена упаковочной коробкой 6. Наголовник сваи работает следующим образом. Перед погружением сваи 1 в грунт основания на ее голову надевается стальной П-образный каркас 2,который при использовании стрел копра для монтажно-демонтажных работ оборудуется хвостовиком 5. Для забивки свай небольших размеров устройство хвостовика 5 необязательно. Далее в пространство между крышкой каркаса 2 и торцевой поверхностью головы сваи 1 через монтажное отверстие 3 засыпаются заранее отсортированные по крупности зерна полистирольной стружки круглой формы,образуя слоистый пакет амортизирующей прокладки 4. При этом каркас 2 поднимают для размещения в пространстве амортизирующей прокладки 4 необходимого количества зерен полистирола. Порядок укладки зерен выдерживается таким образом,чтобы соблюдалась форма концентрических кругов от оси тела сваи, а крупность зерен убывала от центра к периферии и снизу вверх. Соблюдение такой системы укладки упрощается при применении упаковочной коробки 6. В этом случае производят натягивание на голову сваи 1 выполненной из картона либо плотного полиэтилена упаковочной коробки 6, внутри которой поэтапно размещаются заранее отсортированные по крупности структуры загрузочного амортизирующего материала. В качестве такой загрузки могут использоваться не только металлическая, пластмассовая или древесная стружки с опилками и полистирол, но и другие виды отходов производства, в том числе остатки, обрубки, отрезки и обрезки синтетических материалов, резины, кожи и тканей различного состава. По завершению укладки слоев пакета амортизирующей прокладки 4 поверх упаковочной коробки на голову сваи 1 надевается каркас 2, в монтажное отверстие 3 которой дополнительно засыпаются самые мелкие фракции амортизирующего материала. Затем монтажное отверстие 3 плотно закрывают резиновой, пластмассовой либо деревянной заглушкой и каркас 2 под действием своей собственной тяжести обжимает материал амортизирующей прокладки 4, занимая при этом свое рабочее место. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наголовник сваи, включающий стальной каркас и амортизирующую прокладку, отличающийся тем, что амортизирующая прокладка выполнена в виде пакета, состоящего из слоев зерен полистирола,металлической, пластмассовой либо древесной стружки и опилок. 10569 2. Наголовник по п. 1, отличающийся тем, что слои амортизирующей прокладки уложены концентрическими кругами с убывающей крупностью от центра сваи к ее периферии и снизу вверх. 3. Наголовник сваи по п. 1, отличающийся тем,что амортизирующая прокладка снабжена упаковочной коробкой, а крышка стального каркаса - монтажным отверстием с заглушкой.
