Фундамент

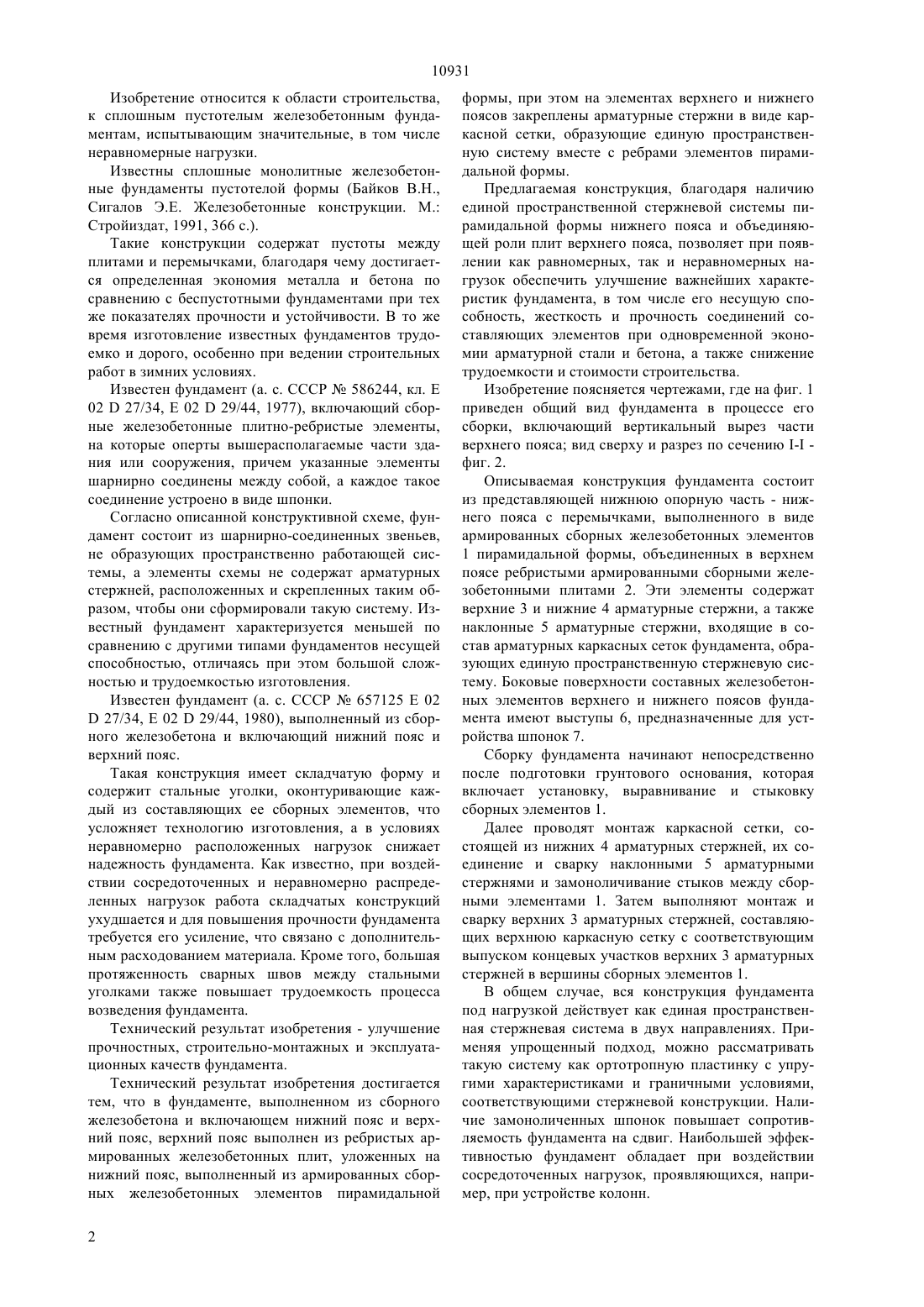

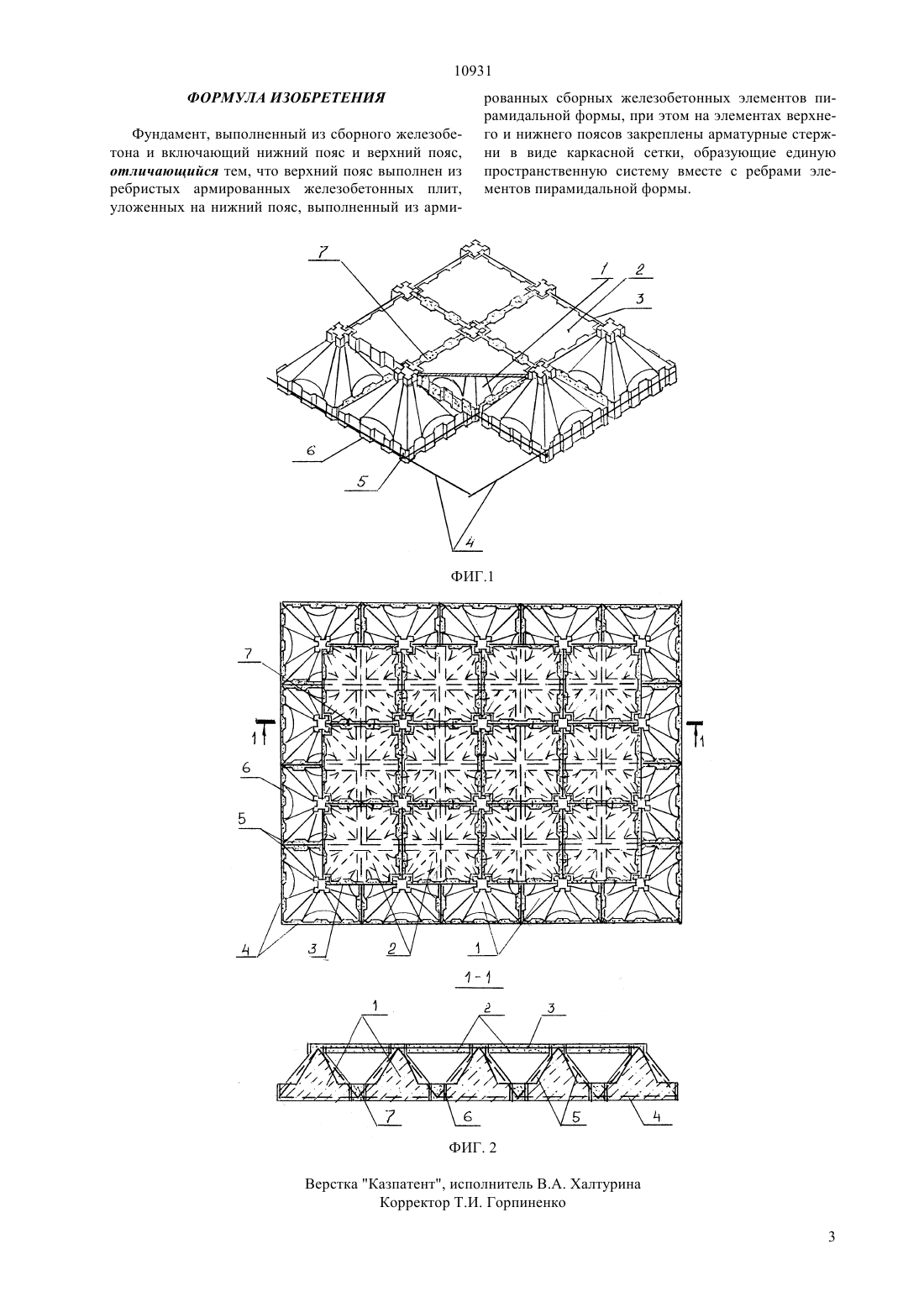

(51)7 02 27/34, 02 27/44 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Нэмен Владимир Николаевич Жаров Сергей Васильевич Нугужинов Жумагул Смагулович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к области строительства, к сплошным пустотелым железобетонным фундаментам, испытывающим значительные, в том числе неравномерные нагрузки. Технический результат изобретения - улучшение прочностных, строительно-монтажных и эксплуатационных качеств фундамента. В фундаменте, выполненном из сборного железобетона и включающем нижний пояс и верхний пояс, согласно изобретению, верхний пояс выполнен из ребристых армированных железобетонных плит,уложенных на нижний пояс, выполненный из армированных сборных железобетонных элементов пирамидальной формы, при этом на элементах верхнего и нижнего поясов закреплены арматурные стержни в виде каркасной сетки, образующие единую пространственную систему вместе с ребрами элементов пирамидальной формы. 10931 Изобретение относится к области строительства,к сплошным пустотелым железобетонным фундаментам, испытывающим значительные, в том числе неравномерные нагрузки. Известны сплошные монолитные железобетонные фундаменты пустотелой формы (Байков В.Н.,Сигалов Э.Е. Железобетонные конструкции. М. Стройиздат, 1991, 366 с.). Такие конструкции содержат пустоты между плитами и перемычками, благодаря чему достигается определенная экономия металла и бетона по сравнению с беспустотными фундаментами при тех же показателях прочности и устойчивости. В то же время изготовление известных фундаментов трудоемко и дорого, особенно при ведении строительных работ в зимних условиях. Известен фундамент (а. с. СССР 586244, кл. Е 0227/34, Е 0229/44, 1977), включающий сборные железобетонные плитно-ребристые элементы,на которые оперты вышерасполагаемые части здания или сооружения, причем указанные элементы шарнирно соединены между собой, а каждое такое соединение устроено в виде шпонки. Согласно описанной конструктивной схеме, фундамент состоит из шарнирно-соединенных звеньев,не образующих пространственно работающей системы, а элементы схемы не содержат арматурных стержней, расположенных и скрепленных таким образом, чтобы они сформировали такую систему. Известный фундамент характеризуется меньшей по сравнению с другими типами фундаментов несущей способностью, отличаясь при этом большой сложностью и трудоемкостью изготовления. Известен фундамент (. . СССР 657125 Е 0227/34, Е 0229/44, 1980), выполненный из сборного железобетона и включающий нижний пояс и верхний пояс. Такая конструкция имеет складчатую форму и содержит стальные уголки, оконтуривающие каждый из составляющих ее сборных элементов, что усложняет технологию изготовления, а в условиях неравномерно расположенных нагрузок снижает надежность фундамента. Как известно, при воздействии сосредоточенных и неравномерно распределенных нагрузок работа складчатых конструкций ухудшается и для повышения прочности фундамента требуется его усиление, что связано с дополнительным расходованием материала. Кроме того, большая протяженность сварных швов между стальными уголками также повышает трудоемкость процесса возведения фундамента. Технический результат изобретения - улучшение прочностных, строительно-монтажных и эксплуатационных качеств фундамента. Технический результат изобретения достигается тем, что в фундаменте, выполненном из сборного железобетона и включающем нижний пояс и верхний пояс, верхний пояс выполнен из ребристых армированных железобетонных плит, уложенных на нижний пояс, выполненный из армированных сборных железобетонных элементов пирамидальной 2 формы, при этом на элементах верхнего и нижнего поясов закреплены арматурные стержни в виде каркасной сетки, образующие единую пространственную систему вместе с ребрами элементов пирамидальной формы. Предлагаемая конструкция, благодаря наличию единой пространственной стержневой системы пирамидальной формы нижнего пояса и объединяющей роли плит верхнего пояса, позволяет при появлении как равномерных, так и неравномерных нагрузок обеспечить улучшение важнейших характеристик фундамента, в том числе его несущую способность, жесткость и прочность соединений составляющих элементов при одновременной экономии арматурной стали и бетона, а также снижение трудоемкости и стоимости строительства. Изобретение поясняется чертежами, где на фиг. 1 приведен общий вид фундамента в процессе его сборки, включающий вертикальный вырез части верхнего пояса вид сверху и разрез по сечению - фиг. 2. Описываемая конструкция фундамента состоит из представляющей нижнюю опорную часть - нижнего пояса с перемычками, выполненного в виде армированных сборных железобетонных элементов 1 пирамидальной формы, объединенных в верхнем поясе ребристыми армированными сборными железобетонными плитами 2. Эти элементы содержат верхние 3 и нижние 4 арматурные стержни, а также наклонные 5 арматурные стержни, входящие в состав арматурных каркасных сеток фундамента, образующих единую пространственную стержневую систему. Боковые поверхности составных железобетонных элементов верхнего и нижнего поясов фундамента имеют выступы 6, предназначенные для устройства шпонок 7. Сборку фундамента начинают непосредственно после подготовки грунтового основания, которая включает установку, выравнивание и стыковку сборных элементов 1. Далее проводят монтаж каркасной сетки, состоящей из нижних 4 арматурных стержней, их соединение и сварку наклонными 5 арматурными стержнями и замоноличивание стыков между сборными элементами 1. Затем выполняют монтаж и сварку верхних 3 арматурных стержней, составляющих верхнюю каркасную сетку с соответствующим выпуском концевых участков верхних 3 арматурных стержней в вершины сборных элементов 1. В общем случае, вся конструкция фундамента под нагрузкой действует как единая пространственная стержневая система в двух направлениях. Применяя упрощенный подход, можно рассматривать такую систему как ортотропную пластинку с упругими характеристиками и граничными условиями,соответствующими стержневой конструкции. Наличие замоноличенных шпонок повышает сопротивляемость фундамента на сдвиг. Наибольшей эффективностью фундамент обладает при воздействии сосредоточенных нагрузок, проявляющихся, например, при устройстве колонн. 10931 ФОРМУЛА ИЗОБРЕТЕНИЯ Фундамент, выполненный из сборного железобетона и включающий нижний пояс и верхний пояс,отличающийся тем, что верхний пояс выполнен из ребристых армированных железобетонных плит,уложенных на нижний пояс, выполненный из арми рованных сборных железобетонных элементов пирамидальной формы, при этом на элементах верхнего и нижнего поясов закреплены арматурные стержни в виде каркасной сетки, образующие единую пространственную систему вместе с ребрами элементов пирамидальной формы.
