Юрта

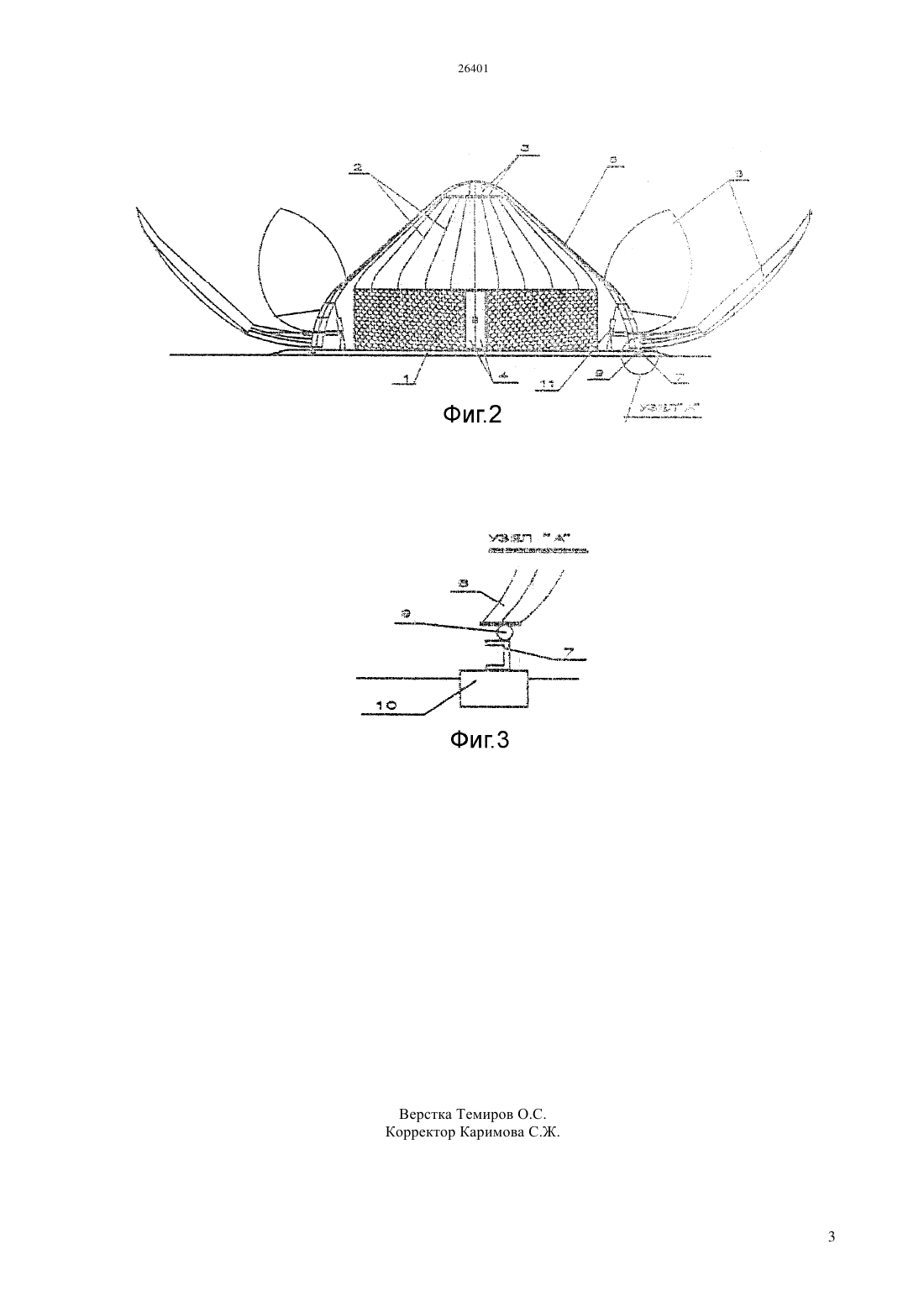

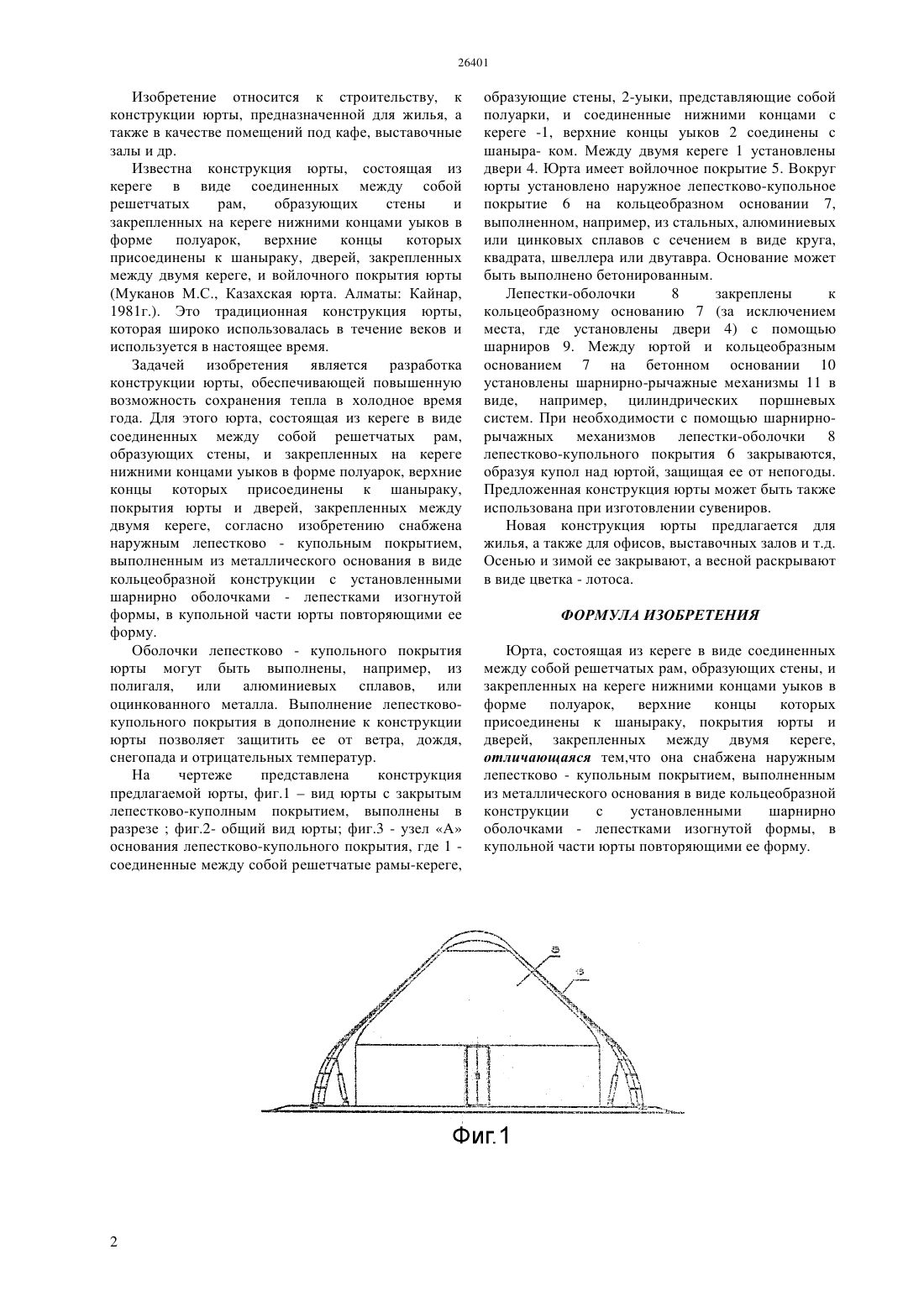

(51) 04 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ закрепленных на кереге нижними концами уыков в форме полуарок,верхние концы которых присоединены к шаныраку, покрытия юрты и дверей, закрепленных между двумя кереге. Юрта снабжена наружным лепестково - купольным покрытием, выполненным из металлического основания в виде кольцеобразной конструкции с установленными шарнирно оболочками лепестками изогнутой формы, в купольной части юрты повторяющими ее форму. Новая конструкция юрты обеспечивает повышенную возможность сохранения тепла в холодное время года.(57) Изобретение относится к строительству, к конструкции юрты, предназначенной для жилья, а также в качестве помещений под кафе, выставочные залы и др. Юрта, состоит из кереге в виде соединенных между собой решетчатых рам, образующих стены, и Изобретение относится к строительству, к конструкции юрты, предназначенной для жилья, а также в качестве помещений под кафе, выставочные залы и др. Известна конструкция юрты, состоящая из кереге в виде соединенных между собой решетчатых рам,образующих стены и закрепленных на кереге нижними концами уыков в форме полуарок,верхние концы которых присоединены к шаныраку, дверей, закрепленных между двумя кереге, и войлочного покрытия юрты(Муканов М.С., Казахская юрта. Алматы Кайнар,1981 г.). Это традиционная конструкция юрты,которая широко использовалась в течение веков и используется в настоящее время. Задачей изобретения является разработка конструкции юрты, обеспечивающей повышенную возможность сохранения тепла в холодное время года. Для этого юрта, состоящая из кереге в виде соединенных между собой решетчатых рам,образующих стены, и закрепленных на кереге нижними концами уыков в форме полуарок, верхние концы которых присоединены к шаныраку,покрытия юрты и дверей, закрепленных между двумя кереге, согласно изобретению снабжена наружным лепестково - купольным покрытием,выполненным из металлического основания в виде кольцеобразной конструкции с установленными шарнирно оболочками - лепестками изогнутой формы, в купольной части юрты повторяющими ее форму. Оболочки лепестково - купольного покрытия юрты могут быть выполнены, например, из полигаля, или алюминиевых сплавов, или оцинкованного металла. Выполнение лепестковокупольного покрытия в дополнение к конструкции юрты позволяет защитить ее от ветра, дождя,снегопада и отрицательных температур. На чертеже представлена конструкция предлагаемой юрты, фиг.1 вид юрты с закрытым лепестково-куполным покрытием, выполнены в разрезефиг.2- общий вид юрты фиг.3 - узел А основания лепестково-купольного покрытия, где 1 соединенные между собой решетчатые рамы-кереге, 2 образующие стены, 2-уыки, представляющие собой полуарки, и соединенные нижними концами с кереге -1, верхние концы уыков 2 соединены с шаныра- ком. Между двумя кереге 1 установлены двери 4. Юрта имеет войлочное покрытие 5. Вокруг юрты установлено наружное лепестково-купольное покрытие 6 на кольцеобразном основании 7,выполненном, например, из стальных, алюминиевых или цинковых сплавов с сечением в виде круга,квадрата, швеллера или двутавра. Основание может быть выполнено бетонированным. Лепестки-оболочки 8 закреплены к кольцеобразному основанию 7 (за исключением места, где установлены двери 4) с помощью шарниров 9. Между юртой и кольцеобразным основанием 7 на бетонном основании 10 установлены шарнирно-рычажные механизмы 11 в виде, например, цилиндрических поршневых систем. При необходимости с помощью шарнирнорычажных механизмов лепестки-оболочки 8 лепестково-купольного покрытия 6 закрываются,образуя купол над юртой, защищая ее от непогоды. Предложенная конструкция юрты может быть также использована при изготовлении сувениров. Новая конструкция юрты предлагается для жилья, а также для офисов, выставочных залов и т.д. Осенью и зимой ее закрывают, а весной раскрывают в виде цветка - лотоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Юрта, состоящая из кереге в виде соединенных между собой решетчатых рам, образующих стены, и закрепленных на кереге нижними концами уыков в форме полуарок,верхние концы которых присоединены к шаныраку, покрытия юрты и дверей, закрепленных между двумя кереге,отличающаяся тем,что она снабжена наружным лепестково - купольным покрытием, выполненным из металлического основания в виде кольцеобразной конструкции с установленными шарнирно оболочками - лепестками изогнутой формы, в купольной части юрты повторяющими ее форму.
