Способ бескранового монтажа

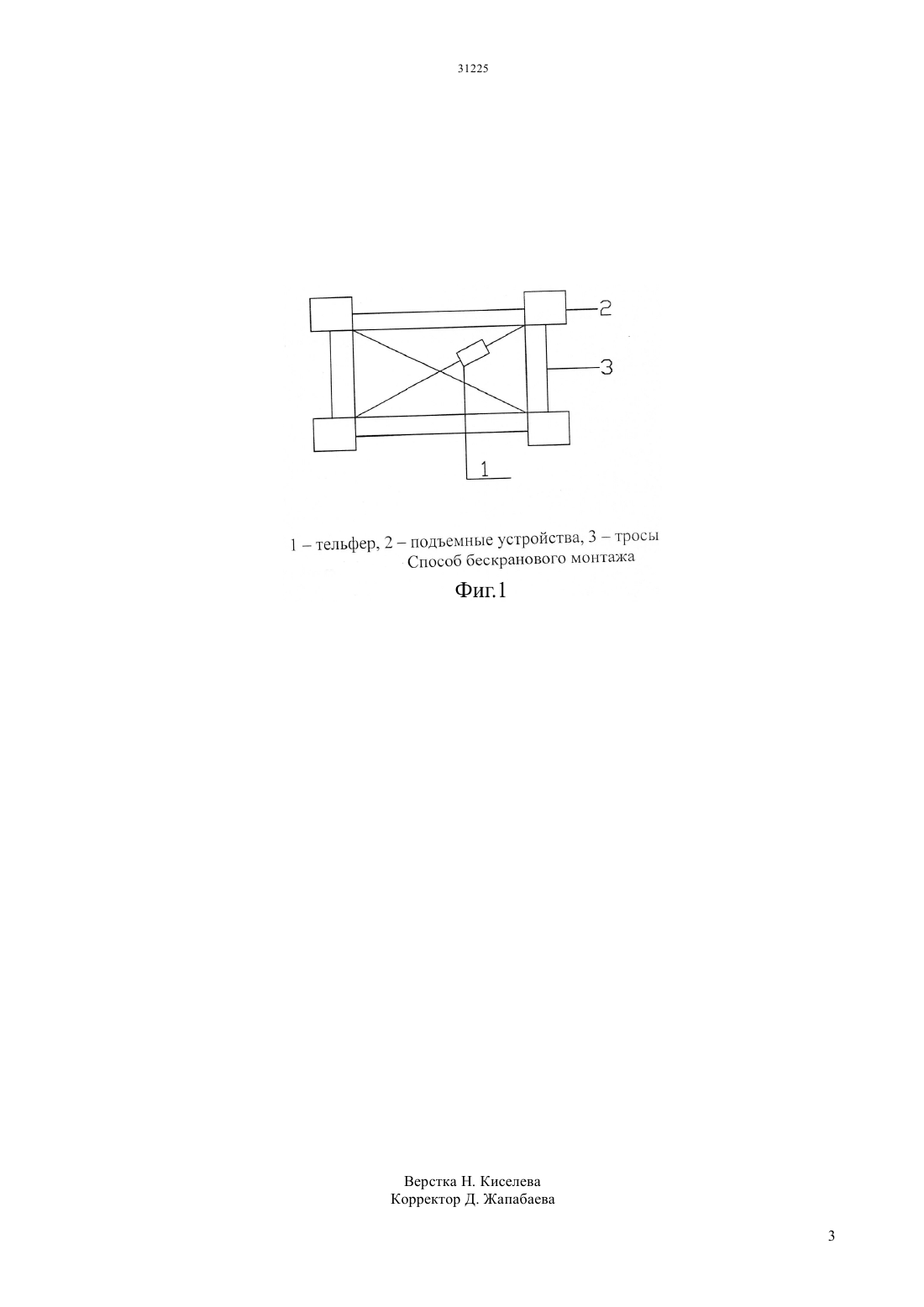

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ демонтажа конструкции, а также ее эксплуатация в погрузочно-разгрузочных работах. Способ монтажа достигается установкой четырех оппозитных шахтных подъемников с натянутыми тросами, по диагонали и перпендикулярно между ними, на которых устанавливается тельфер. Груз перемещается по территории с использованием подвесного троса, натянутого между четырьмя оппозитными шахтными подъемниками, при помощи тельфера. При помощи бескранового метода монтажа достигаются удобство в перемещении груза,легкость конструкции, экономия средств при строительстве и эксплуатации. Техническим результатом является упрощение конструкции, увеличение полезной площади на объекте, удобство в строительно-монтажных и погрузочно-разгрузочных работах, а также быстрая сборка и разборка конструкций.(72) Кадыров Адиль СуратовичКурмашева Бахыт КуанышевнаЖунусбекова Жанар ЖумашевнаАлиев Самат БекетаевичТажиев Шынгис Хаджи-Муратович(73) Кадыров Адиль Суратович Курмашева Бахыт Куанышевна Тажиев Шынгис Хаджи-Муратович Турдыбеков Мадияр Калкаманович Трмаханбет Фариза(57) Изобретение относится к области строительства, а именно к способу монтажа подъемно-транспортных сооружений. Задачей изобретения является сокращение расходов на строительство и упрощение монтажа 31225 Изобретение относится к области строительства,а именно к способу монтажа подъемнотранспортных сооружений. Задачей изобретения является сокращение расходов на строительство и упрощение монтажадемонтажа конструкции, а также ее эксплуатация в погрузочно-разгрузочных работах. Указанная задача достигается тем, что устанавливаются четыре оппозитных шахтных подъемника с натянутыми тросами, между которыми устанавливается тельфер. Техническим результатом является упрощение конструкции, увеличение полезной площади на объекте, удобство в строительно-монтажных и погрузочно-разгрузочных работах, а также быстрая сборка и разборка конструкций. Аналогом является башенный кран стрелового типа со стрелой (см., например, Вайнсон А.А. Подъемно-транспортные машины Учебник для вузов по специальности Подъемно-транспортные,строительные, дорожные машины и оборудование.- 4-е изд., перераб. и доп. - М. Машиностроение,1989. - 536 с ил., стр. 12), закрепленный в верхней части, вертикально расположенной башни, который обслуживает территорию строительных площадок зданий и сооружений, складов, полигонов, погрузку и разгрузку материалов с транспорта. Выполняет строительно-монтажные и погрузочноразгрузочные работы. Основное назначение башенного крана - обслуживать территорию строительных площадок зданий и сооружений,складов, полигонов, погрузка и разгрузка материалов с транспорта - при выполнении строительно-монтажных и погрузочно-разгрузочных работ. При этом башенным краном производятся рабочие движения изменение вылета, подъм стрелы, поворот и передвижение крана. Изменение вылета стрелы, в зависимости от е типа,производится либо подъмом или опусканием стрелы, либо перемещением грузовой тележки вдоль стрелы. Недостатками аналога являются высокая стоимость услуг, дорогое обслуживание при выполнении строительно-монтажных и погрузочноразгрузочных работ. Недостатками башенных кранов являются длительность и трудоемкость монтажа и демонтажа,сложность транспортирования их с площадки на площадку и высокая стоимость путей. Все это значительно повышает стоимость эксплуатации крана и сокращает полезное время его работы. Прототипом является способ монтажа башенных и мачтовых сооружений с помощью кривошипного механизма (Патент 2091549 С 1, кл. Е 04 Н 12/00, 27.09.1997). Недостатками прототипа являются создание с помощью домкратов или оттяжки первоначальной стрелы прогиба в местах шарнирного соединения,низкая производительность за счет механического привода управления. Изобретением решается задача снижение расходов,увеличение производительности,эффективность работы, получение возможности перемещения груза по всей территории. Техническим результатом является упрощение конструкции, увеличение полезной площади на объекте, удобство в строительно-монтажных и погрузочно-разгрузочных работах, а также быстрая сборка и разборка конструкций. Сущность изобретения поясняется чертежом, на котором изображены подъемники. Способ монтажа достигается установкой четырех оппозитных шахтных подъемников с натянутыми тросами, по диагонали и перпендикулярно между ними, на которых устанавливается тельфер. Груз перемещается по территории с использованием подвесного троса, натянутого между четырьмя оппозитными шахтными подъемниками, при помощи тельфера. При помощи бескранового метода монтажа достигаются удобство в перемещении груза,легкость конструкции, экономия средств при строительстве и эксплуатации. Процесс перемещения груза осуществляется следующим образом тельфер 1, установленный на натянутых тросах 3 между четырьмя оппозитными шахтными подъемными устройствами 2 перемещает груз по всей территории, находящейся в пределах шахтных подъемников. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ бескранового монтажа заключающийся в подъеме грузов вертикального подъема,отличающийся тем, что по периметру здания устанавливают четыре оппозитных шахтных подъемника с натянутыми тросами, между которыми устанавливают тельфер.
