Устьевая шахта и способ ее монтажа (варианты)

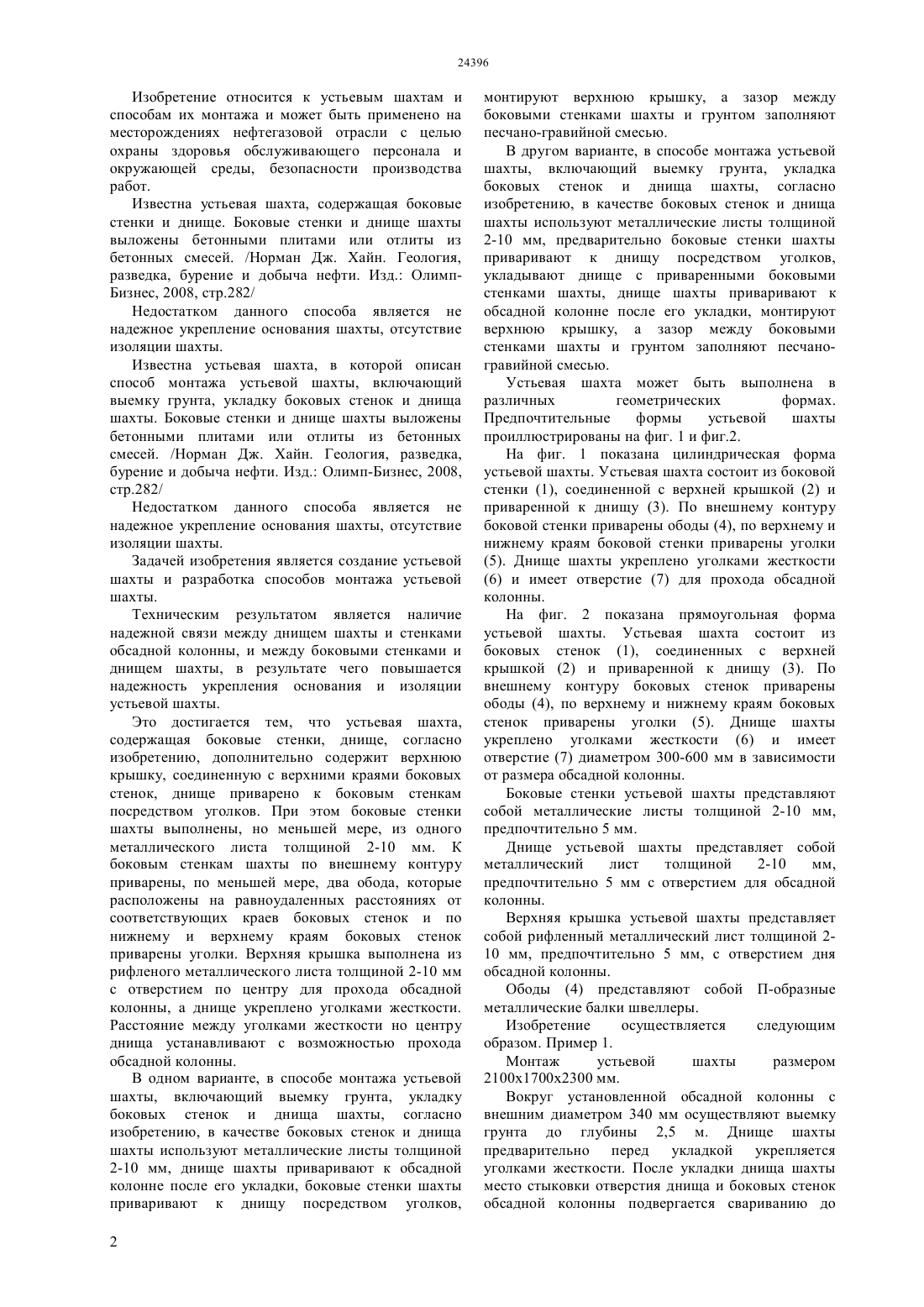

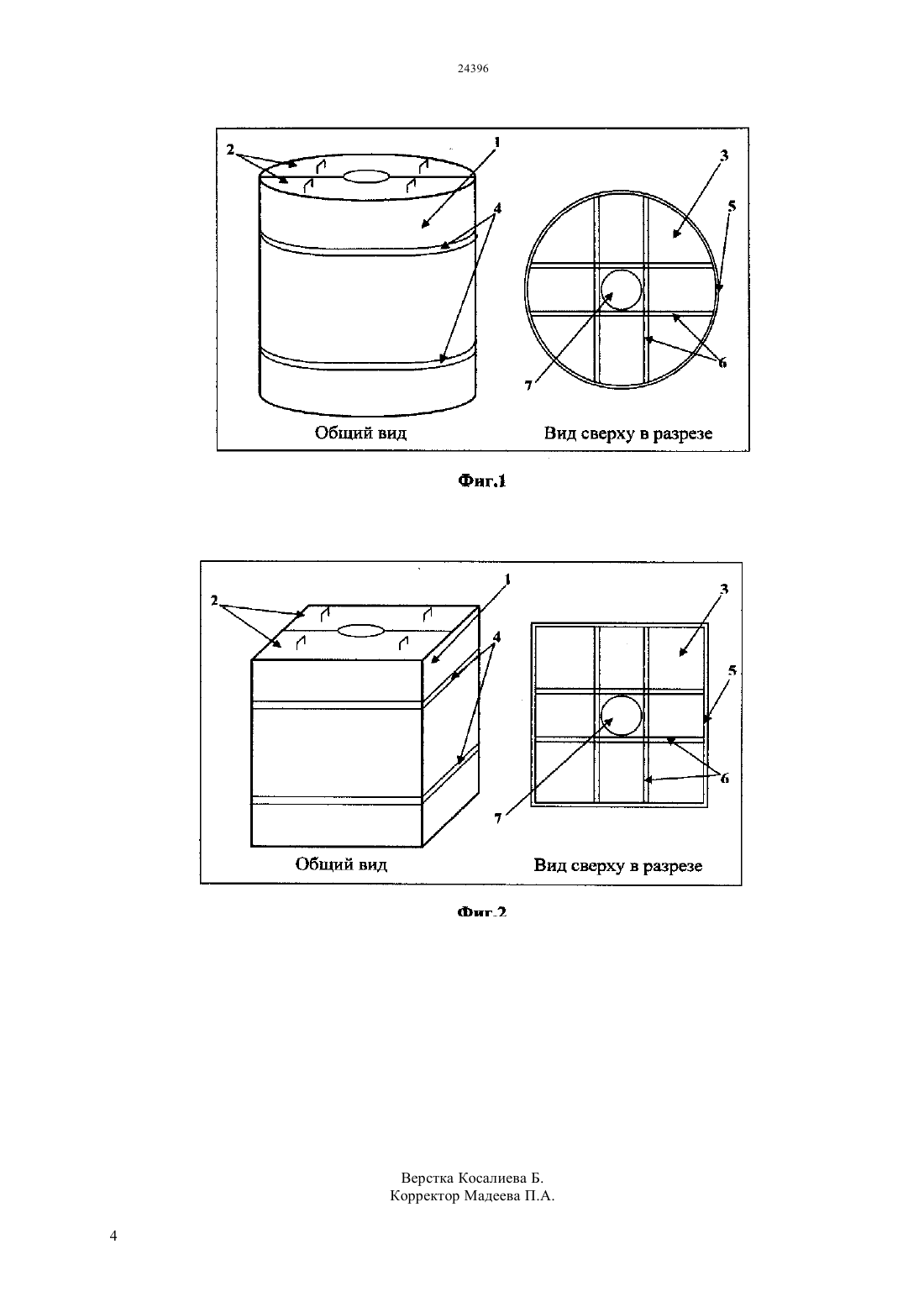

(51) 21 33/03 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ нижнему и верхнему краям боковых стенок приварены уголки. Верхняя крышка выполнена из рифленого металлического листа толщиной 2-10 мм с отверстием для прохода обсадной колонны, а днище укреплено уголками жесткости. Расстояние между уголками жесткости по центру днища устанавливают с возможностью прохода обсадной колонны. В одном варианте, в способе монтажа устьевой шахты, включающий выемку грунта, укладку боковых стенок и днища шахты, согласно изобретению, в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, днище шахты приваривают к обсадной колонне после его укладки, боковые стенки шахты приваривают к днищу посредством уголков,монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчано-гравийной смесью. В другом варианте, в способе монтажа устьевой шахты, включающий выемку грунта, укладка боковых стенок и днища шахты, согласно изобретению, в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, предварительно боковые стенки шахты приваривают к днищу посредством уголков,укладывают днище с приваренными боковыми стенками шахты, днище шахты приваривают к обсадной колонне после его укладки, монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчаногравийной смесью.(54) УСТЬЕВАЯ ШАХТА И СПОСОБ ЕЕ МОНТАЖА (ВАРИАНТЫ)(57) Изобретение относится к устьевым шахтам и способам их монтажа и может быть применено на месторождениях нефтегазовой отрасли с целью охраны здоровья обслуживающего персонала и окружающей среды, безопасности производства работ. Техническим результатом является наличие надежной связи между днищем шахты и стенками обсадной колонны, и между боковыми стенками и днищем шахты, в результате чего повышается надежность укрепления основания и изоляции устьевой шахты. Это достигается тем, что устьевая шахта,содержащая боковые стенки, днище, согласно изобретению, дополнительно содержит верхнюю крышку, соединенную с верхними краями боковых стенок, днище приварено к боковым стенкам посредством уголков. При этом боковые стенки шахты выполнены, по меньшей мере, из одного металлического листа толщиной 2-10 мм. К боковым стенкам шахты по внешнему контуру приварены, по меньшей мере, два обода, которые расположены на равноудаленных расстояниях от соответствующих краев боковых стенок и по Изобретение относится к устьевым шахтам и способам их монтажа и может быть применено на месторождениях нефтегазовой отрасли с целью охраны здоровья обслуживающего персонала и окружающей среды, безопасности производства работ. Известна устьевая шахта, содержащая боковые стенки и днище. Боковые стенки и днище шахты выложены бетонными плитами или отлиты из бетонных смесей. /Норман Дж. Хайн. Геология,разведка, бурение и добыча нефти. Изд. ОлимпБизнес, 2008, стр.282/ Недостатком данного способа является не надежное укрепление основания шахты, отсутствие изоляции шахты. Известна устьевая шахта, в которой описан способ монтажа устьевой шахты, включающий выемку грунта, укладку боковых стенок и днища шахты. Боковые стенки и днище шахты выложены бетонными плитами или отлиты из бетонных смесей. /Норман Дж. Хайн. Геология, разведка,бурение и добыча нефти. Изд. Олимп-Бизнес, 2008,стр.282/ Недостатком данного способа является не надежное укрепление основания шахты, отсутствие изоляции шахты. Задачей изобретения является создание устьевой шахты и разработка способов монтажа устьевой шахты. Техническим результатом является наличие надежной связи между днищем шахты и стенками обсадной колонны, и между боковыми стенками и днищем шахты, в результате чего повышается надежность укрепления основания и изоляции устьевой шахты. Это достигается тем, что устьевая шахта,содержащая боковые стенки, днище, согласно изобретению, дополнительно содержит верхнюю крышку, соединенную с верхними краями боковых стенок, днище приварено к боковым стенкам посредством уголков. При этом боковые стенки шахты выполнены, но меньшей мере, из одного металлического листа толщиной 2-10 мм. К боковым стенкам шахты по внешнему контуру приварены, по меньшей мере, два обода, которые расположены на равноудаленных расстояниях от соответствующих краев боковых стенок и по нижнему и верхнему краям боковых стенок приварены уголки. Верхняя крышка выполнена из рифленого металлического листа толщиной 2-10 мм с отверстием по центру для прохода обсадной колонны, а днище укреплено уголками жесткости. Расстояние между уголками жесткости но центру днища устанавливают с возможностью прохода обсадной колонны. В одном варианте, в способе монтажа устьевой шахты, включающий выемку грунта, укладку боковых стенок и днища шахты, согласно изобретению, в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, днище шахты приваривают к обсадной колонне после его укладки, боковые стенки шахты приваривают к днищу посредством уголков,2 монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчано-гравийной смесью. В другом варианте, в способе монтажа устьевой шахты, включающий выемку грунта, укладка боковых стенок и днища шахты, согласно изобретению, в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, предварительно боковые стенки шахты приваривают к днищу посредством уголков,укладывают днище с приваренными боковыми стенками шахты, днище шахты приваривают к обсадной колонне после его укладки, монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчаногравийной смесью. Устьевая шахта может быть выполнена в различных геометрических формах. Предпочтительные формы устьевой шахты проиллюстрированы на фиг. 1 и фиг.2. На фиг. 1 показана цилиндрическая форма устьевой шахты. Устьевая шахта состоит из боковой стенки (1), соединенной с верхней крышкой (2) и приваренной к днищу (3). По внешнему контуру боковой стенки приварены ободы (4), по верхнему и нижнему краям боковой стенки приварены уголки(5). Днище шахты укреплено уголками жесткости(6) и имеет отверстие (7) для прохода обсадной колонны. На фиг. 2 показана прямоугольная форма устьевой шахты. Устьевая шахта состоит из боковых стенок (1), соединенных с верхней крышкой (2) и приваренной к днищу (3). По внешнему контуру боковых стенок приварены ободы (4), по верхнему и нижнему краям боковых стенок приварены уголки (5). Днище шахты укреплено уголками жесткости (6) и имеет отверстие (7) диаметром 300-600 мм в зависимости от размера обсадной колонны. Боковые стенки устьевой шахты представляют собой металлические листы толщиной 2-10 мм,предпочтительно 5 мм. Днище устьевой шахты представляет собой металлический лист толщиной 2-10 мм,предпочтительно 5 мм с отверстием для обсадной колонны. Верхняя крышка устьевой шахты представляет собой рифленный металлический лист толщиной 210 мм, предпочтительно 5 мм, с отверстием дня обсадной колонны. Ободы (4) представляют собой П-образные металлические балки швеллеры. Изобретение осуществляется следующим образом. Пример 1. Монтаж устьевой шахты размером 210017002300 мм. Вокруг установленной обсадной колонны с внешним диаметром 340 мм осуществляют выемку грунта до глубины 2,5 м. Днище шахты предварительно перед укладкой укрепляется уголками жесткости. После укладки днища шахты место стыковки отверстия днища и боковых стенок обсадной колонны подвергается свариванию до полной герметизации. После укладки нижние края боковых стенок шахты привариваются к днищу шахты посредством уголков до полной герметизации. Боковые стенки по внешнему контуру предварительно перед привариванием укрепляются двумя ободами. Зазор между боковыми стенками и грунтом заполняется песчано-грунтовой смесью в объеме около 6 м 3 и тщательно утрамбовывается. Верхняя крышка с отверстием 400 мм монтируется к верхним краям боковых стенок. После чего производят покраску внутренней поверхности устьевой шахты грунтовкой, а наружную - битумом. Пример 2. Монтаж устьевой шахты размером 210017002300 мм. Вокруг установленной обсадной колонны с внешним диаметром 340 мм осуществляют выемку грунта до глубины 2,5 м. Днище шахты укрепляется уголками жесткости. К укрепленному днищу привариваются боковые стенки посредством уголков до полной герметизации. Перед привариванием боковые стенки предварительно по внешнему контуру укрепляются двумя ободами. После укладки днища шахты с приваренными боковыми стенками, место стыковки отверстия днища и боковых стенок обсадной колонны подвергается свариванию до полной герметизации. Зазор между боковыми стенками и грунтом заполняется песчано-грунтовой смесью в объеме около 6 м 3 и тщательно утрамбовывается. Верхняя крышка с отверстием 400 мм монтируется к верхним краям боковых стенок. После чего производят покраску внутренней поверхности устьевой шахты грунтовкой, а наружную - битумом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устьевая шахта, содержащая боковые стенки,днище, отличающаяся тем, что дополнительно содержит верхнюю крышку, соединенную с верхними краями боковых стенок, днище приварено к боковым стенкам посредством уголков. 2. Устьевая шахта по п.1, отличающаяся тем,что боковые стенки выполнены, по меньшей мере,из одного металлического листа толщиной 2-10 мм. 3. Устьевая шахта по пп.1 и 2, отличающаяся тем, что к боковым стенкам по внешнему контуру приварены, по меньшей мере, два обода, которые расположены на равноудаленных расстояниях от соответствующих краев боковых стенок. 4. Устьевая шахта по пп.1, 2 и 3, отличающаяся тем, что по нижнему и верхнему краям боковых стенок приварены уголки. 5. Устьевая шахта по п.1, отличающаяся тем,что верхняя крышка выполнена из рифленого металлического листа толщиной 2-10 мм с отверстием для прохода обсадной колонны. 6. Устьевая шахта по п.1, отличающаяся тем,что днище укреплено уголками жесткости. 7. Устьевая шахта по пп.1 и 6, отличающаяся тем, что расстояние между уголками жесткости по центру днища устанавливают с возможностью прохода обсадной колонны. 8. Способ монтажа устьевой шахты по п.1,включающий выемку грунта, укладку боковых стенок и днища шахты, отличающийся тем, что в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, днище шахты приваривают к обсадной колонне после его укладки, боковые стенки шахты приваривают к днищу посредством уголков,монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчано-гравийной смесью. 9. Способ монтажа устьевой шахты по п.1,включающий выемку грунта, укладку боковых стенок и днища шахты, отличающийся тем, что в качестве боковых стенок и днища шахты используют металлические листы толщиной 2-10 мм, предварительно боковые стенки шахты приваривают к днищу посредством уголков,укладывают днище с приваренными боковыми стенками шахты, днище шахты приваривают к обсадной колонне после его укладки, монтируют верхнюю крышку, а зазор между боковыми стенками шахты и грунтом заполняют песчаногравийной смесью.
