Устройство для проходки траншей

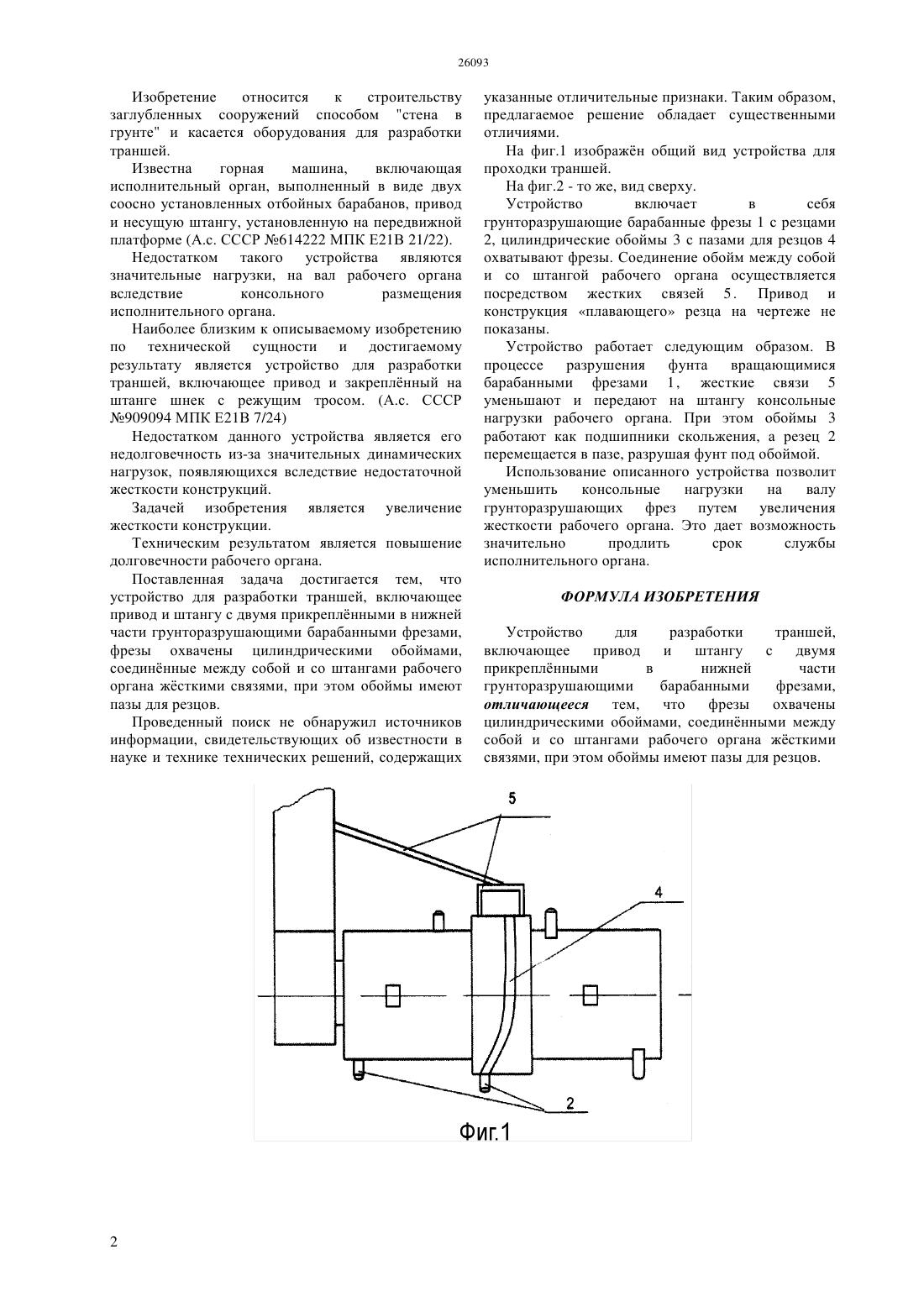

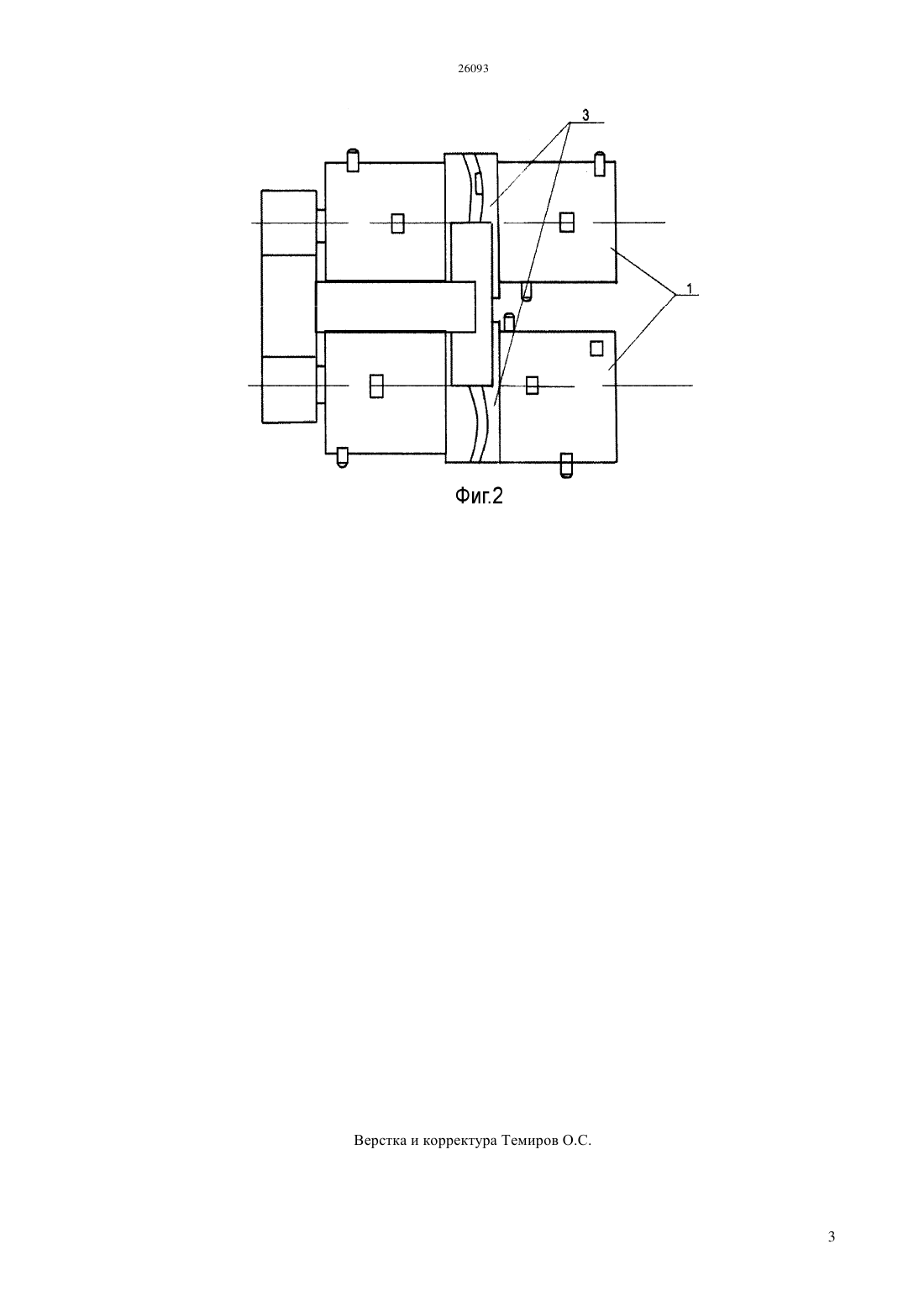

(51) 21 7/28 (2011.01) 02 5/02 (2011.01) 02 5/12 (2011.01) 02 5/30 (2011.01) 02 3/10 (2011.01) 02 3/20 (2011.01) 02 7/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача достигается тем, что устройство для разработки траншей, включающее привод и штангу с двумя прикреплнными в нижней части грунторазрушающими барабанными фрезами,фрезы охвачены цилиндрическими обоймами,соединнные между собой и со штангами рабочего органа жсткими связями, при этом обоймы имеют пазы для резцов. Техническим результатом является повышение долговечности рабочего органа. Использование описанного устройства позволит уменьшить консольные нагрузки на валу грунторазрушающих фрез путем увеличения жесткости рабочего органа. Это дает возможность значительно продлить срок службы исполнительного органа.(76) Кадыров Адиль Суратович Грузин Владимир Васильевич Курмашева Бахыт Куанышевна Загайнова Марина Вячеславовна Ермаханова Саяжан Мейржановна(56) Авторское свидетельство СССР 909094 МПК Е 21 В 7/24, 28.02.82(54) УСТРОЙСТВО ДЛЯ ПРОХОДКИ ТРАНШЕЙ(57) Изобретение относится к строительству заглубленных сооружений способом стена в грунте и касается оборудования для разработки траншей. Задачей изобретения является увеличение жесткости конструкции. Изобретение относится к строительству заглубленных сооружений способом стена в грунте и касается оборудования для разработки траншей. Известна горная машина,включающая исполнительный орган, выполненный в виде двух соосно установленных отбойных барабанов, привод и несущую штангу, установленную на передвижной платформе (А.с. СССР 614222 МПК Е 21 В 21/22). Недостатком такого устройства являются значительные нагрузки, на вал рабочего органа вследствие консольного размещения исполнительного органа. Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является устройство для разработки траншей, включающее привод и закреплнный на штанге шнек с режущим тросом. (А.с. СССР 909094 МПК Е 21 В 7/24) Недостатком данного устройства является его недолговечность из-за значительных динамических нагрузок, появляющихся вследствие недостаточной жесткости конструкций. Задачей изобретения является увеличение жесткости конструкции. Техническим результатом является повышение долговечности рабочего органа. Поставленная задача достигается тем, что устройство для разработки траншей, включающее привод и штангу с двумя прикреплнными в нижней части грунторазрушающими барабанными фрезами,фрезы охвачены цилиндрическими обоймами,соединнные между собой и со штангами рабочего органа жсткими связями, при этом обоймы имеют пазы для резцов. Проведенный поиск не обнаружил источников информации, свидетельствующих об известности в науке и технике технических решений, содержащих указанные отличительные признаки. Таким образом,предлагаемое решение обладает существенными отличиями. На фиг.1 изображн общий вид устройства для проходки траншей. На фиг.2 - то же, вид сверху. Устройство включает в себя грунторазрушающие барабанные фрезы 1 с резцами 2, цилиндрические обоймы 3 с пазами для резцов 4 охватывают фрезы. Соединение обойм между собой и со штангой рабочего органа осуществляется посредством жестких связей 5 . Привод и конструкция плавающего резца на чертеже не показаны. Устройство работает следующим образом. В процессе разрушения фунта вращающимися барабанными фрезами 1 , жесткие связи 5 уменьшают и передают на штангу консольные нагрузки рабочего органа. При этом обоймы 3 работают как подшипники скольжения, а резец 2 перемещается в пазе, разрушая фунт под обоймой. Использование описанного устройства позволит уменьшить консольные нагрузки на валу грунторазрушающих фрез путем увеличения жесткости рабочего органа. Это дает возможность значительно продлить срок службы исполнительного органа. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для разработки траншей,включающее привод и штангу с двумя прикреплнными в нижней части грунторазрушающими барабанными фрезами,отличающееся тем, что фрезы охвачены цилиндрическими обоймами, соединнными между собой и со штангами рабочего органа жсткими связями, при этом обоймы имеют пазы для резцов.
