Устройство для проходки траншей

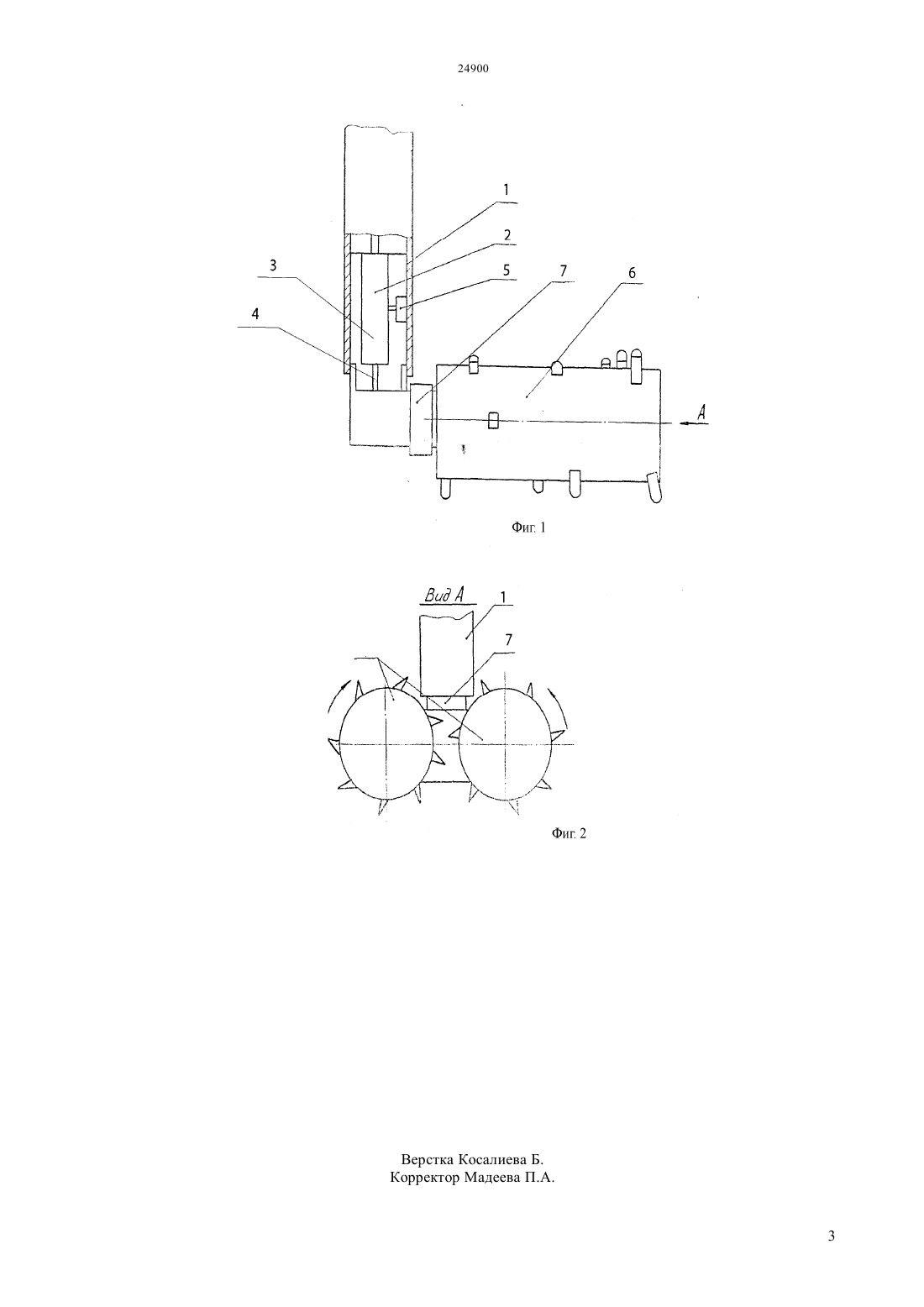

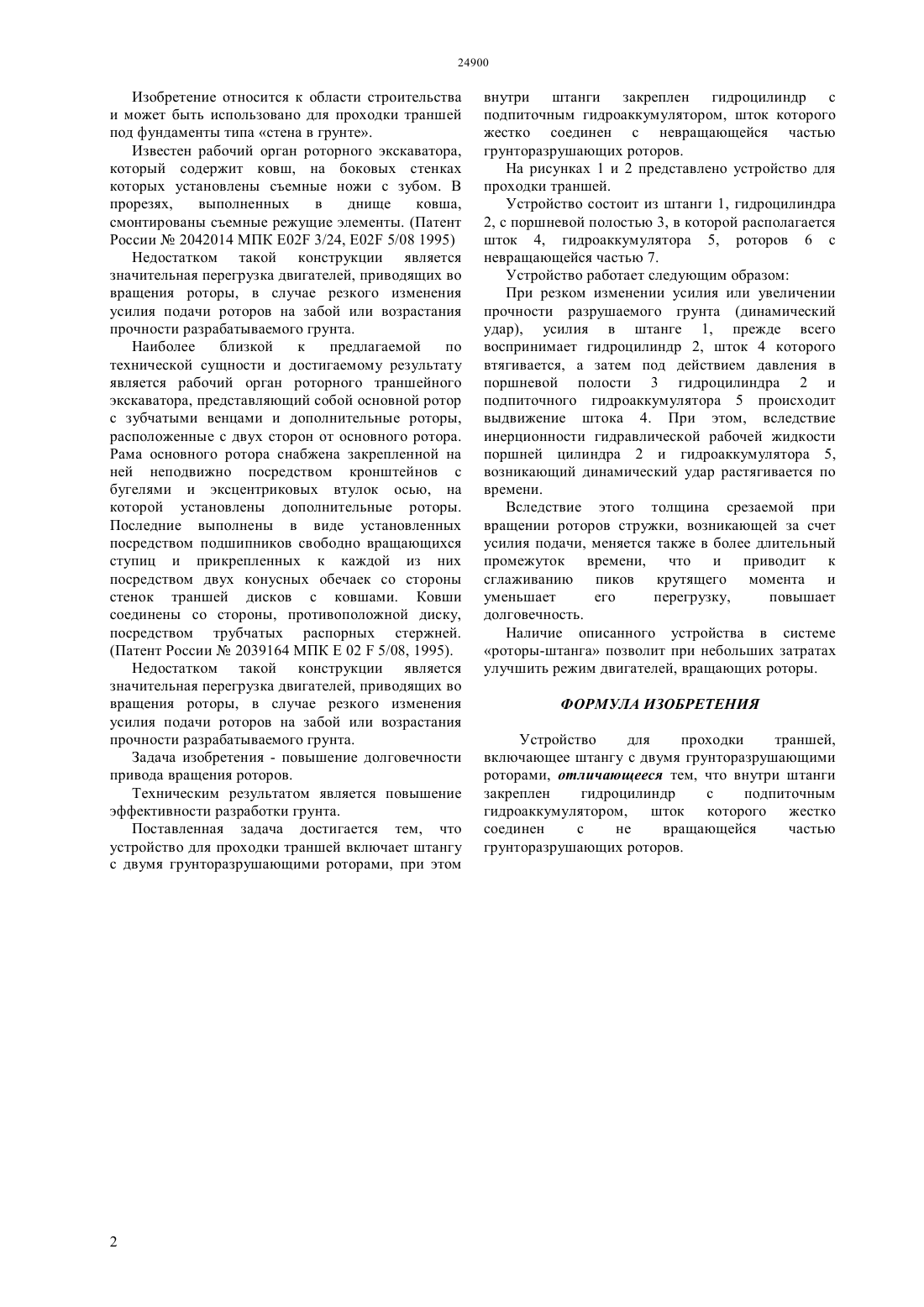

(51) 02 5/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ грунте. Задача изобретения - повышение долговечности привода вращения роторов. Поставленная задача достигается тем, что устройство для проходки траншей включает штангу с двумя грунторазрушающими роторами,отличающееся тем, что внутри штанги закреплен гидроцилиндр с подпиточным гидроаккумулятором,шток которого жестко соединен с невращающейся частью грунторазрушающих роторов. Техническим результатом является повышение эффективности разработки грунта.(76) Кадыров Адиль Суратович Мулдагалиев Зура Абуович Лигай Аркадий Борисович(54) УСТРОЙСТВО ДЛЯ ПРОХОДКИ ТРАНШЕЙ(57) Изобретение относится к области строительства и может быть использовано для проходки траншей под фундаменты типа стена в Изобретение относится к области строительства и может быть использовано для проходки траншей под фундаменты типа стена в грунте. Известен рабочий орган роторного экскаватора,который содержит ковш, на боковых стенках которых установлены съемные ножи с зубом. В прорезях,выполненных в днище ковша,смонтированы съемные режущие элементы. (Патент России 2042014 МПК Е 02 3/24, Е 02 5/08 1995) Недостатком такой конструкции является значительная перегрузка двигателей, приводящих во вращения роторы, в случае резкого изменения усилия подачи роторов на забой или возрастания прочности разрабатываемого грунта. Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является рабочий орган роторного траншейного экскаватора, представляющий собой основной ротор с зубчатыми венцами и дополнительные роторы,расположенные с двух сторон от основного ротора. Рама основного ротора снабжена закрепленной на ней неподвижно посредством кронштейнов с бугелями и эксцентриковых втулок осью, на которой установлены дополнительные роторы. Последние выполнены в виде установленных посредством подшипников свободно вращающихся ступиц и прикрепленных к каждой из них посредством двух конусных обечаек со стороны стенок траншей дисков с ковшами. Ковши соединены со стороны, противоположной диску,посредством трубчатых распорных стержней.(Патент России 2039164 МПК Е 025/08, 1995). Недостатком такой конструкции является значительная перегрузка двигателей, приводящих во вращения роторы, в случае резкого изменения усилия подачи роторов на забой или возрастания прочности разрабатываемого грунта. Задача изобретения - повышение долговечности привода вращения роторов. Техническим результатом является повышение эффективности разработки грунта. Поставленная задача достигается тем, что устройство для проходки траншей включает штангу с двумя грунторазрушающими роторами, при этом внутри штанги закреплен гидроцилиндр с подпиточным гидроаккумулятором, шток которого жестко соединен с невращающейся частью грунторазрушающих роторов. На рисунках 1 и 2 представлено устройство для проходки траншей. Устройство состоит из штанги 1, гидроцилиндра 2, с поршневой полостью 3, в которой располагается шток 4, гидроаккумулятора 5, роторов 6 с невращающейся частью 7. Устройство работает следующим образом При резком изменении усилия или увеличении прочности разрушаемого грунта (динамический удар), усилия в штанге 1, прежде всего воспринимает гидроцилиндр 2, шток 4 которого втягивается, а затем под действием давления в поршневой полости 3 гидроцилиндра 2 и подпиточного гидроаккумулятора 5 происходит выдвижение штока 4. При этом, вследствие инерционности гидравлической рабочей жидкости поршней цилиндра 2 и гидроаккумулятора 5,возникающий динамический удар растягивается по времени. Вследствие этого толщина срезаемой при вращении роторов стружки, возникающей за счет усилия подачи, меняется также в более длительный промежуток времени, что и приводит к сглаживанию пиков крутящего момента и уменьшает его перегрузку,повышает долговечность. Наличие описанного устройства в системе роторы-штанга позволит при небольших затратах улучшить режим двигателей, вращающих роторы. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для проходки траншей,включающее штангу с двумя грунторазрушающими роторами, отличающееся тем, что внутри штанги закреплен гидроцилиндр с подпиточным гидроаккумулятором, шток которого жестко соединен с не вращающейся частью грунторазрушающих роторов.
